Strømtransformator, 4-20 mA utsignal
Strømtransformator med innebygget analog utgang, Gjør om en høy AC primærstrøm til et 4-20 mA standardsignal.

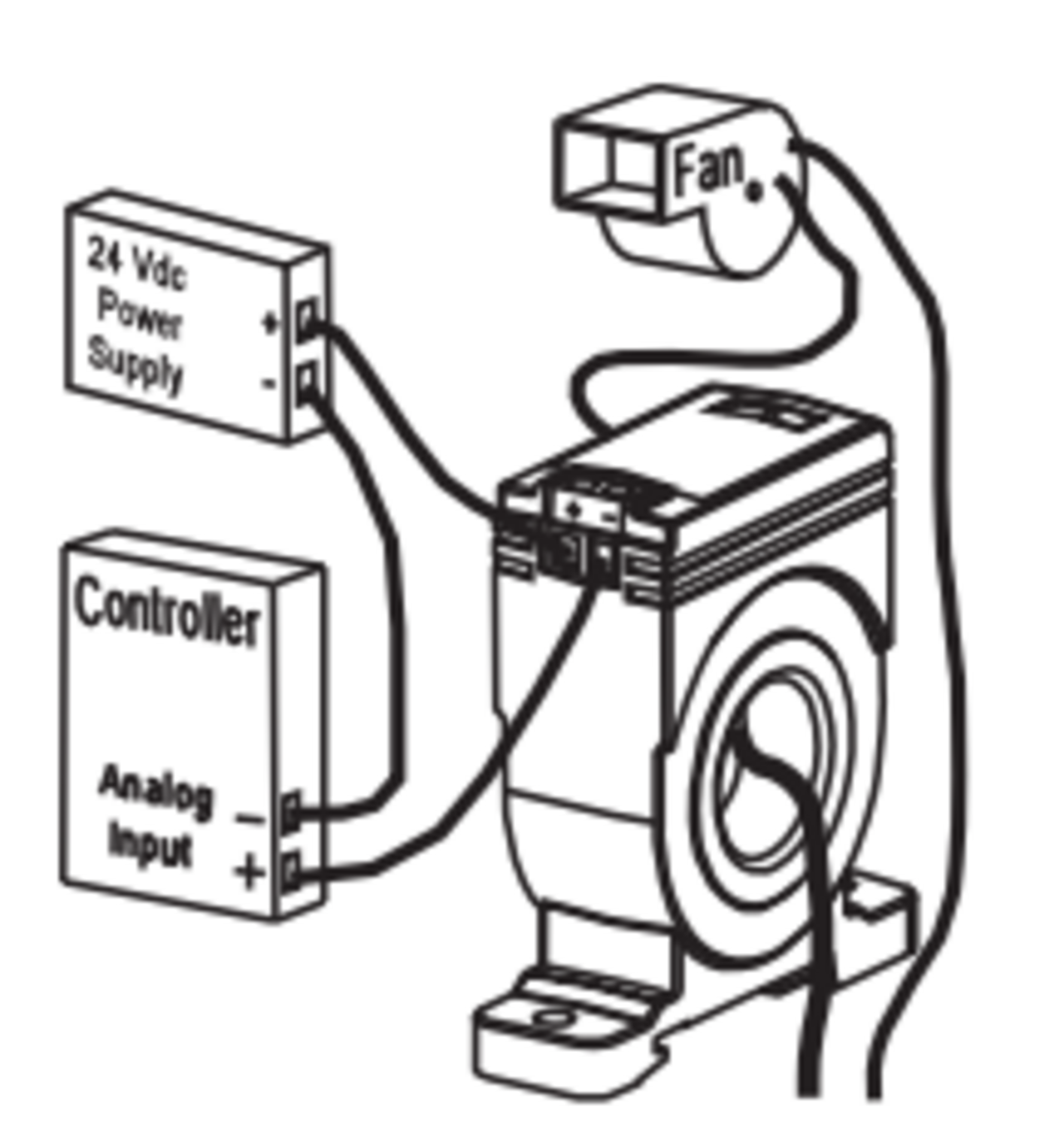

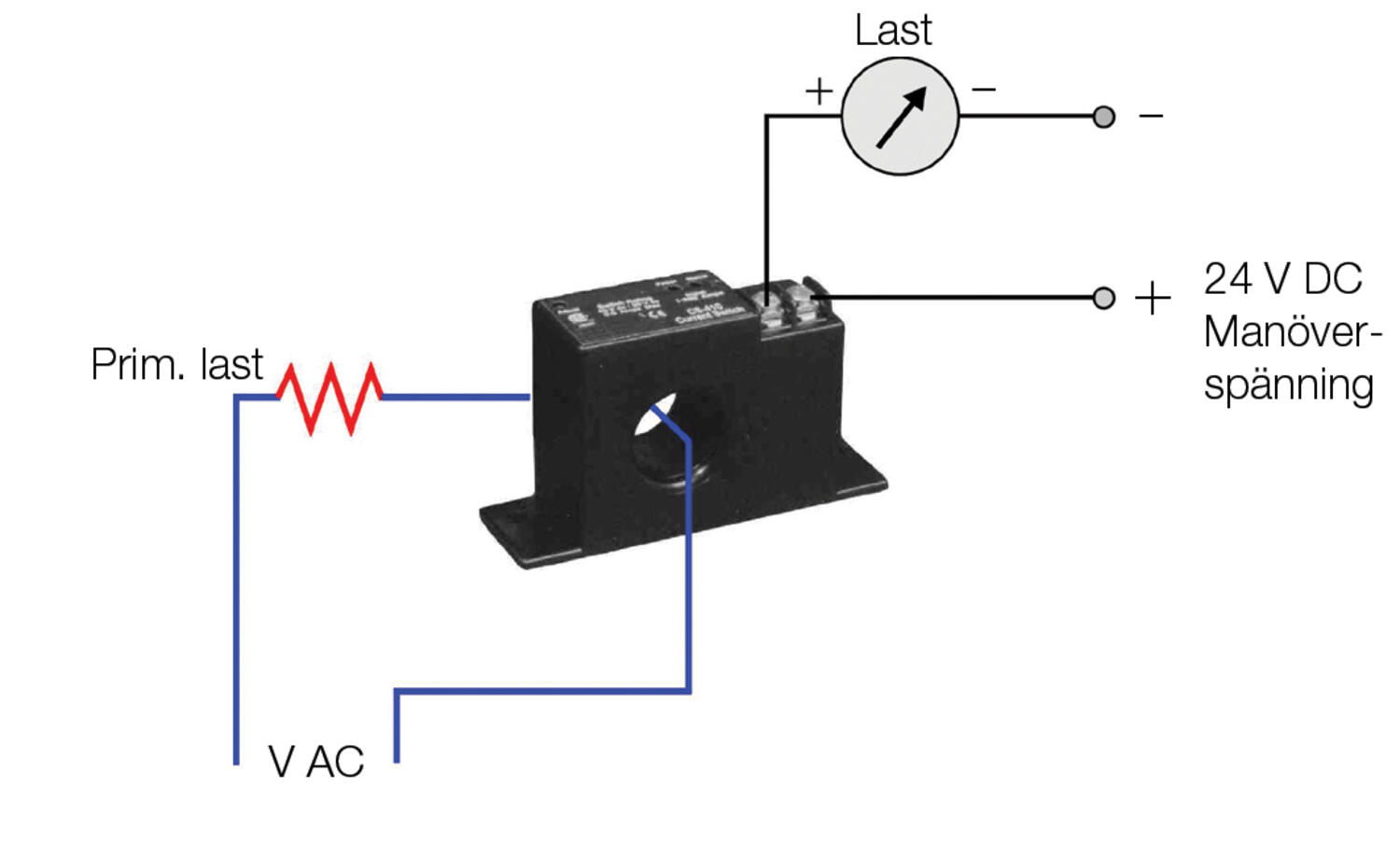

Utsignalet er loopmates, dvs at driftsspenningen kobles i serie med utgangen.
3 modeller finnes:
0-10 A, 0-20 A og 0-50 A.
0-50 A, 0-100 A og 0-200 A.
0-200 A
* Strømtranformatoren krever min 15 V DC for å drifte elektronikken. Driftsspenningen må være 15 V DC + lastresistansen x 20 mA.
Eks. Om lastresistansen er 250 Ω så er minste mulige driftsspenning 20 V DC (0,020 A x 250 ohm + 15 V=20 V).
Sekundærsiden (4-20mA sløyfen) kan være åpen uten at strømtrafoen og elektronikken skades.
OBS! Variantene CS675-R1 og R2 har 3 ulike måleområder som kan velges ved hjelp av en jumper på oversiden. CS675-R1 har område 10, 20 eller 50 A. Modell CS675-R2 har område 50, 100 eller 150 A.
CS-675-serien har "True RMS" strømmåling. Kan da måle komplekse sinus kurver som f.eks. VFD kontrollerte laster.
- 0-10, 0-100 og 0-200 A inn
- 4-20 mA ut. Alt 0-10 V DC
- 20 mm hull
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Måleområde | 0-10 A, 0-20 A, 0-50 A |
| Unøyaktighet | 1 |
| Reaksjonstid | 500 |
Utgangsdata |
|
| Lastimpedans maks. | 600 |
| Frekvens | 20-400 Hz |

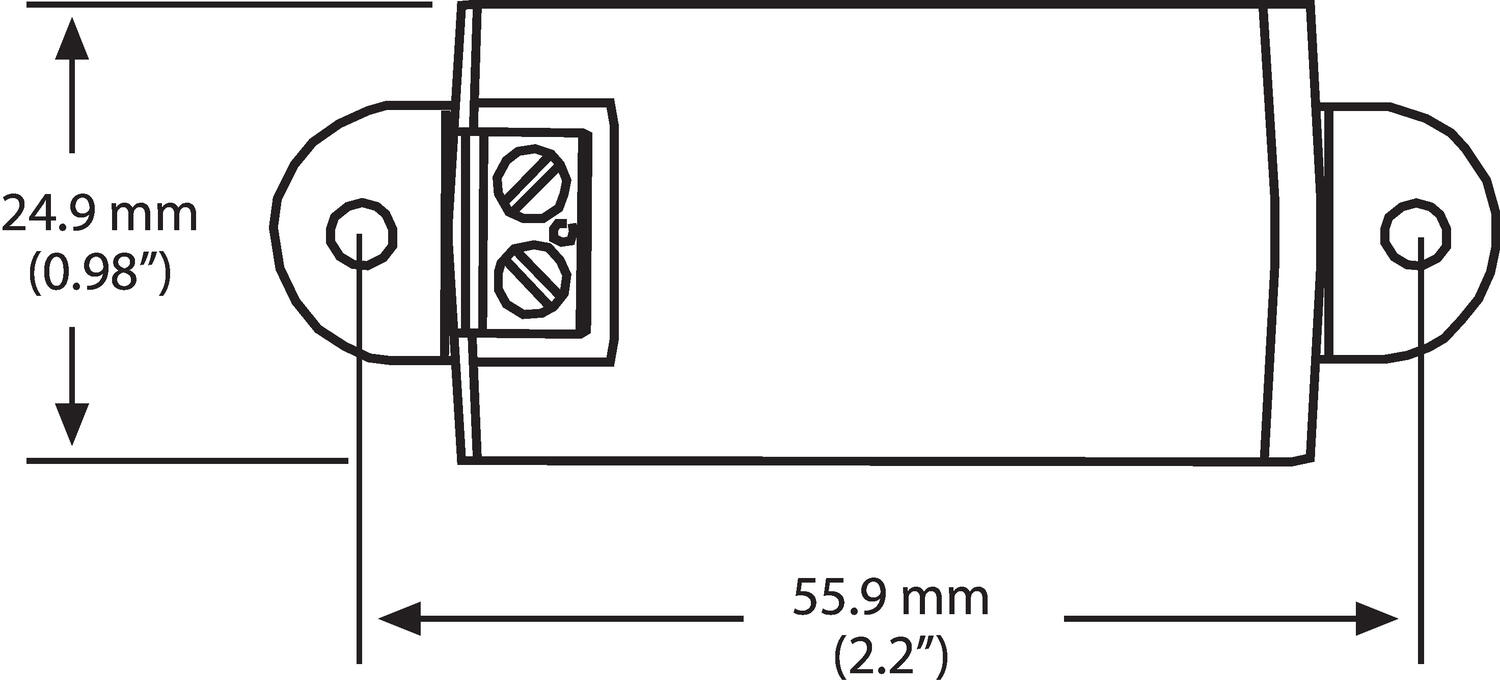

Mekanisk data |
|
| Vekt | 150 |

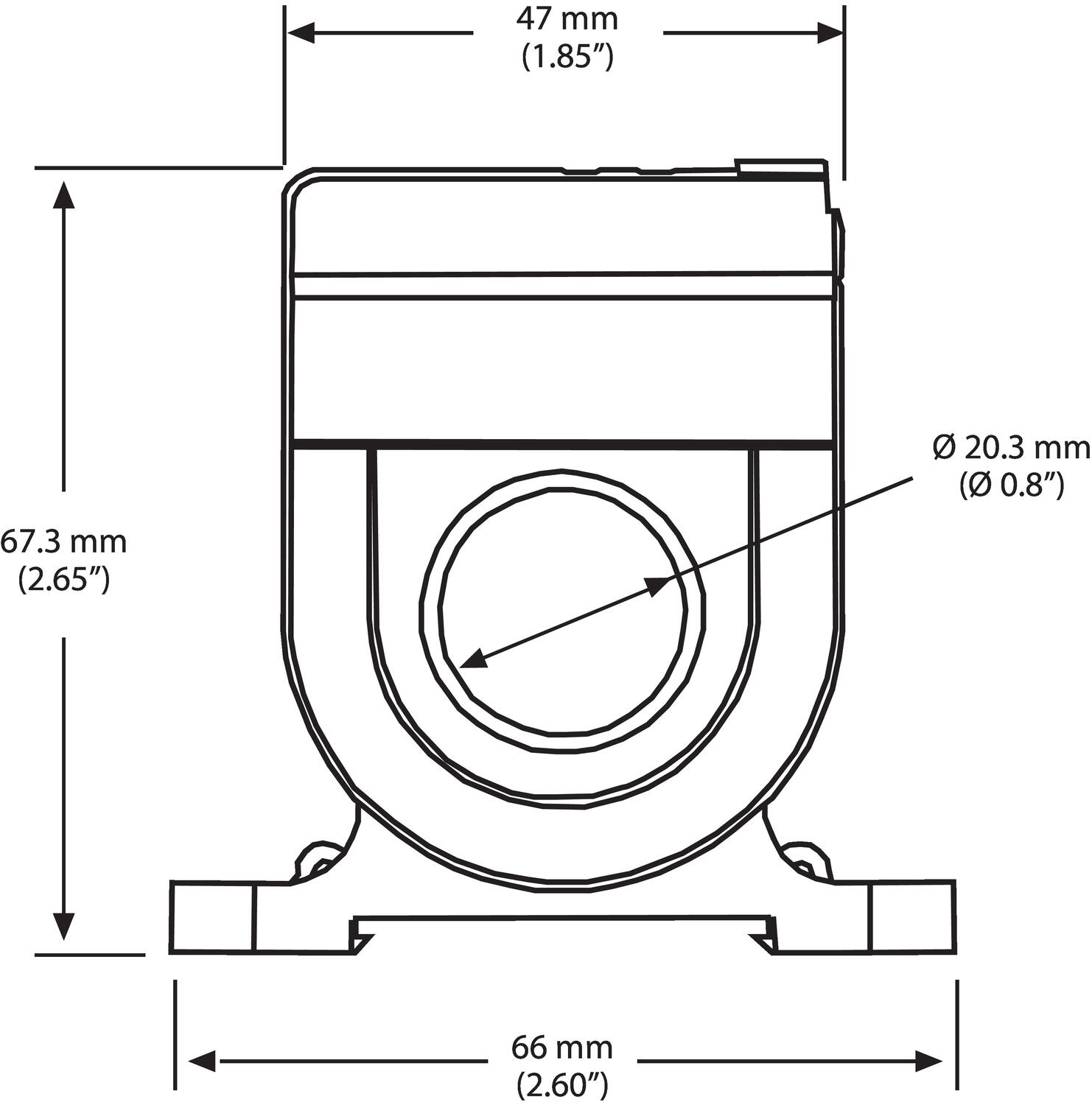

| Diameter | 20,3 |
Generell data |
|
|---|---|
| Driftspenning DC maks. | 30 |
| Driftspenning DC min. | 15 |
| Temperaturområde fra | -15 °C |
| Temperaturområde til | 50 °C |
| Godkjenninger | CE, cULus, RoHS |
Nedlastbare filer
Produktbeskrivelse
Strømtransformator med innebygget analog utgang, Gjør om en høy AC primærstrøm til et 4-20 mA standardsignal.
Utsignalet er loopmates, dvs at driftsspenningen kobles i serie med utgangen.
3 modeller finnes:
0-10 A, 0-20 A og 0-50 A.
0-50 A, 0-100 A og 0-200 A.
0-200 A
* Strømtranformatoren krever min 15 V DC for å drifte elektronikken. Driftsspenningen må være 15 V DC + lastresistansen x 20 mA.
Eks. Om lastresistansen er 250 Ω så er minste mulige driftsspenning 20 V DC (0,020 A x 250 ohm + 15 V=20 V).
Sekundærsiden (4-20mA sløyfen) kan være åpen uten at strømtrafoen og elektronikken skades.
OBS! Variantene CS675-R1 og R2 har 3 ulike måleområder som kan velges ved hjelp av en jumper på oversiden. CS675-R1 har område 10, 20 eller 50 A. Modell CS675-R2 har område 50, 100 eller 150 A.
CS-675-serien har "True RMS" strømmåling. Kan da måle komplekse sinus kurver som f.eks. VFD kontrollerte laster.
