LÜTZE

Signalomformer for prosessignaler

DNV-GL godkjent

Måleverdiomformer til et spesifikt inn og utsignal, se under mappen bestillingsnummer.



Ingen ytterligere innstilling kreves, noe som gjør installasjonen hurtig og enkel. Omformerne er spesielt egnet der mange signaler skal behandles, ettersom bredden kun er 6,2 mm per enhet.



3-veis galvanisk isolasjon (2,5 kV) og de kan laskes for sammenbinding av f.eks. driftspenning.



Les mer
  • Inn: 0-10V / 0-20mA / 4-20mA
  • Ut: 0-10V / 0-20mA / 4-20mA
  • Fast område
  • 24 V AC/DC driftsspenning

Valgt variant

Flere varianter
Lütze_Logo_Automation.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Valgt variant

Tekniske data

Inngangsdata
Inngang 0-10 V
Stigningstid (10-90%) 6
Nøyaktighet 0,1 % FSR
Linearitetsfeil 0,05 % FSR
Temperaturkoeffisient <150 ppm/° K FSR
Reaksjonstid 17
Koblingsfrekvens maks. 30 Hz @ 3 dB
Inngangsimpedans 330

Utgangsdata
Utgang 0-10 V
Beskyttelse Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker

Display & Funksjon
Statusindikering Grønn LED

Mekanisk data
Tilkobling Skrutilk.
Montering DIN-skinne
Høyde 93
Bredde 6,2

*Invisible Heading*
Dybde 73
IP-klasse IP20
Vekt 29
Tilkoblingsareal min. 0,25 mm²
Tilkoblingsareal maks. 2,5 mm²

Generell data
Matespenning 24 V AC/DC
Isolasjonsspenning inn/ut 2500
Galvanisk isolasjon 3-veis
Temperaturområde fra -25 °C
Temperaturområde til 60 °C
Oppbevaringstemperatur fra -40 °C
Oppbevaringstemperatur til 80 °C
Godkjenninger CSA, DNV, UL

Nedlastbare filer

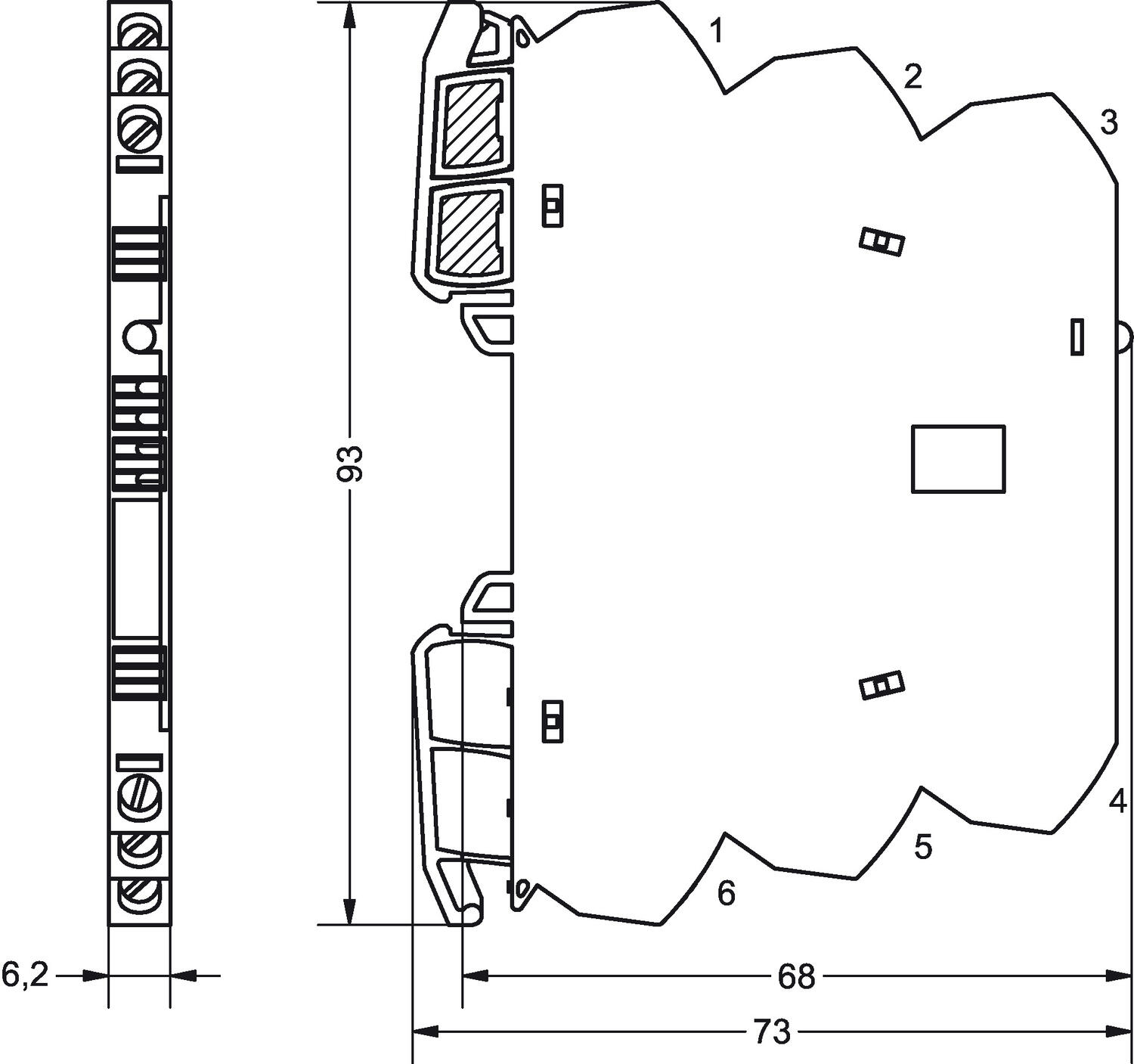

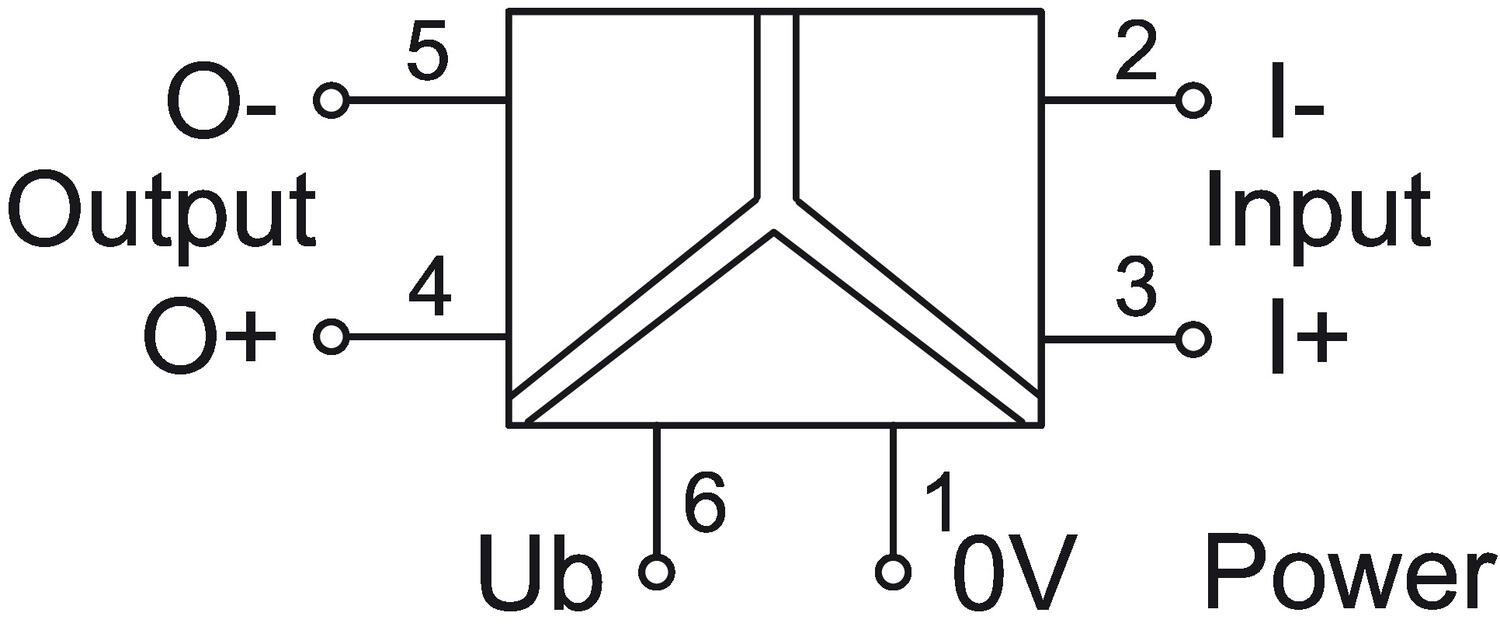

Mål og innkobling

Produktbeskrivelse

Måleverdiomformer til et spesifikt inn og utsignal, se under mappen bestillingsnummer.



Ingen ytterligere innstilling kreves, noe som gjør installasjonen hurtig og enkel. Omformerne er spesielt egnet der mange signaler skal behandles, ettersom bredden kun er 6,2 mm per enhet.



3-veis galvanisk isolasjon (2,5 kV) og de kan laskes for sammenbinding av f.eks. driftspenning.



Tilbehør

Relatert

Fiskeindustrien og automasjon
Kunnskap

Lær deg mer om automasjon i fiskeindustrien

Fiskeindustrien er en av Norges viktigste næringer, både økonomisk og kulturelt. Som en ledende eksportør av sjømat, særlig laks, ørret, torsk og sild, har Norge et velutviklet marked for både ferske og frosne fiskeprodukter. Industrien dekker hele verdikjeden – fra fiskeoppdrett og fangst til videreforedling, emballasje og distribusjon. For å opprettholde konkurransekraften er effektivitet, kvalitet og bærekraft avgjørende.

Lær om signalomformere
Kunnskap

Lær deg mer om signalomformere

I denne artikkelen utforsker vi funksjonene til signalomformere, deres bruksområder, og forklarer forskjellen mellom aktiv og passiv galvanisk isolasjon. Vi gir deg også en oversikt over vårt sortiment og tips om hvordan du velger riktig signalomformer for akkurat din applikasjon.

Signalomformere
Produktnyheter

Signalomformere for varierende behov

Hos oss i OEM Automatic finner du signalomformere fra en rekke produsenter. Dette sørger for et bredt utvalg, og dermed gode muligheter for å kunne måle og forme om de fleste signaler. Vi har også signalomformere for litt uvanlige signaler fra eks. oksygenmålere, samt nøyaktig måling av vanntemperatur m.m.

Lütze Signalomformer
Produktnyheter

Ny serie signalomformere for temperatur

Gå ikke glipp av den nye serien med signalomformere for temperatur, i ny og smart kapsling og med enda bedre ytelse enn tidligere versjoner. Større temperaturområde, bedre nøyaktighet, mer universal.

Lutze
Produktnyheter

NY SERIE SIGNALOMFORMERE FOR TEMPERATUR

Gå ikke glipp av den nye serien med signalomformere for temperatur, i ny og smart kapsling og med enda bedre ytelse enn tidligere versjoner. Større temperaturområde, bedre nøyaktighet, mer universal.

Advantech industri PC
Kunnskap

Slik velger du riktig industri PC

Å velge riktig industri-PC krever en grundig analyse av dine spesifikke behov, både når det gjelder maskinvarespesifikasjoner og miljøfaktorer. Ved å ta hensyn til prosessorkraft, RAM, lagringskapasitet, I/O-tilkoblinger og miljøet der PC-en skal brukes, kan du sikre at din industrielle datamaskin ikke bare oppfyller dagens krav, men også er forberedt på fremtidig teknologisk utvikling.

Artikler Inngang Stigningstid (10-90%) Nøyaktighet Linearitetsfeil Temperaturkoeffisient Reaksjonstid Koblingsfrekvens maks. Inngangsimpedans Inngangsimpedans strøm mA Lastimpedans Utgang Beskyttelse Statusindikering Tilkobling Montering Høyde Bredde Dybde IP-klasse Vekt Tilkoblingsareal min. Tilkoblingsareal maks. Matespenning Isolasjonsspenning inn/ut Galvanisk isolasjon Temperaturområde fra Temperaturområde til Oppbevaringstemperatur fra Oppbevaringstemperatur til Godkjenninger Pris
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 0-10V DC/0-10V 3-veis
Artikkel:
750530.0000 Kopiert
0-10 V
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
330
0-10 V
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL

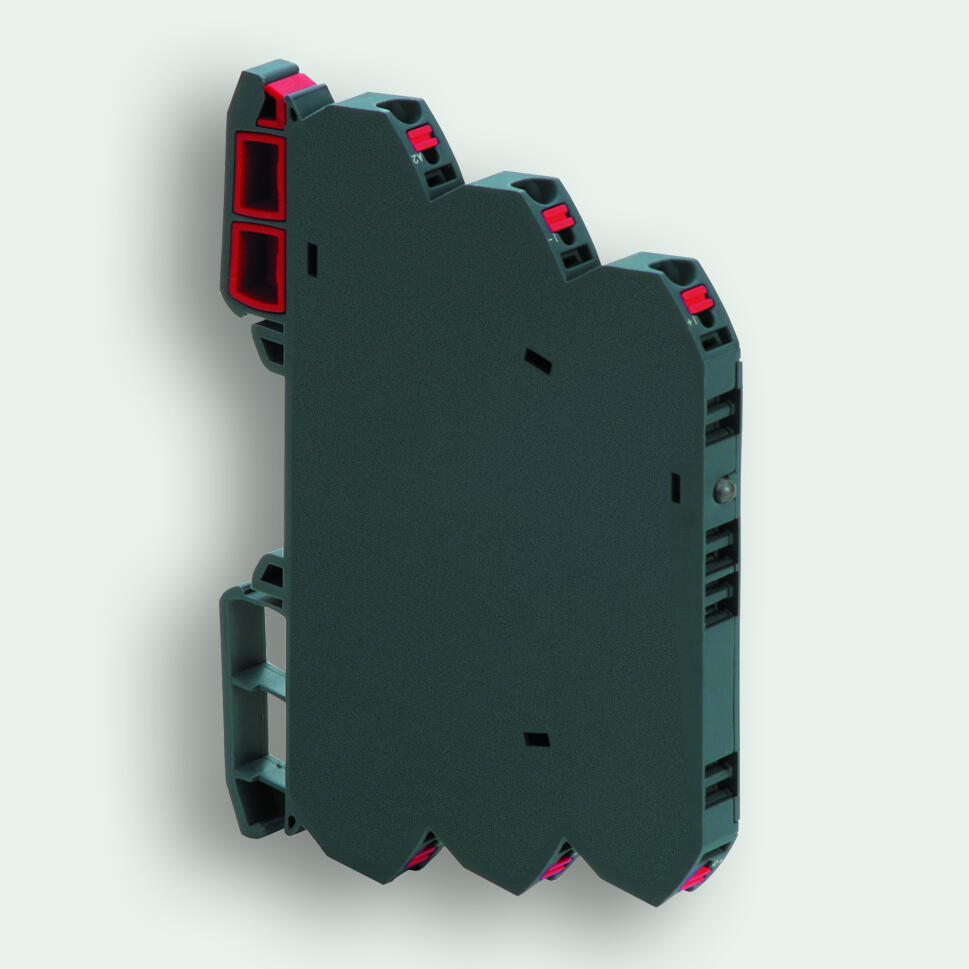

751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 0-10V DC/0-10V DC 3-veis Push-In
Artikkel:
751530.0000 Kopiert
0-10 V
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
330
0-10 V
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 0-10V DC/0-20 mA 3-veis
Artikkel:
750531.0000 Kopiert
0-10 V
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
330
500
0-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 0-10V DC/0-20 mA 3-veis Push-In
Artikkel:
751531.0000 Kopiert
0-10 V
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
330
500
0-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 0-10V DC/4-20 mA 3-veis
Artikkel:
750532.0000 Kopiert
0-10 V
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
330
500
4-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 0-10V DC/4-20 mA 3-veis Push-In
Artikkel:
751532.0000 Kopiert
0-10 V
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
330
500
4-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 0-20 mA/0-10V 3-veis
Artikkel:
750533.0000 Kopiert
0-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
0-10 V
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 0-20 mA/0-10V 3-veis Push-In
Artikkel:
751533.0000 Kopiert
0-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
0-10 V
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 0-20 mA/0-20 mA 3-veis
Artikkel:
750534.0000 Kopiert
0-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
0-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 0-20 mA/0-20 mA 3-veis Push-In
Artikkel:
751534.0000 Kopiert
0-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
0-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 0-20 mA/4-20 mA 3-veis
Artikkel:
750535.0000 Kopiert
0-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
4-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 0-20 mA/4-20 mA 3-veis Push-In
Artikkel:
751535.0000 Kopiert
0-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
4-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 4-20 mA/0-10V 3-veis
Artikkel:
750536.0000 Kopiert
4-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
0-10 V
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 4-20 mA/0-10V 3-veis Push-In
Artikkel:
751536.0000 Kopiert
4-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
0-10 V
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 4-20 mA/0-20 mA 3-veis
Artikkel:
750537.0000 Kopiert
4-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
0-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 4-20 mA/0-20 mA 3-veis Push-In
Artikkel:
751537.0000 Kopiert
4-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
0-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
760020_0000_ohne_Bedruckung_p_fri.tif
Signalomformer 4-20 mA/4-20 mA 3-veis
Artikkel:
750538.0000 Kopiert
4-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
4-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Skrutilk.
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL
751539_0000_p_ohne_BedruckungPI FJÄDER FOTO.jpg
Signalomformer 4-20 mA/4-20 mA 3-veis Push-In
Artikkel:
751538.0000 Kopiert
4-20 mA
6
0,1 % FSR
0,05 % FSR
<150 ppm/° K FSR
17
30 Hz @ 3 dB
100
500
4-20 mA
Overspenning AC/DC 26,4 V, PTC sikring. Utgang kortsluttningsikker
Grønn LED
Push-In
DIN-skinne
93
6,2
73
IP20
29
0,25 mm²
2,5 mm²
24 V AC/DC
2500
3-veis
-25 °C
60 °C
-40 °C
80 °C
CSA, DNV, UL

Valgt variant

Velg variant i listen

Trenger du teknisk hjelp?

Joachim Bjelland

004790785581
Send e-post
Kundesupport
For pris og leveringstid, logg inn eller ta kontakt med vår kundesupport
32 21 05 05
Send e-post

Kan vi hjelpe deg? Ta kontakt!

Finner du ikke det du søker, eller kan vi hjelpe deg på en annen måte? Fyll ut skjemaet nedenfor, så kommer vi tilbake til deg så snart vi kan!

Takk for at du tar kontakt med oss!

Takk for at du tar kontakt med oss på OEM Automatic! Vi vil komme tilbake til deg så snart vi kan.

Oops noe gikk galt!

Noe ser ut til å ha gått galt. Vennligst prøv igjen, eller ta direkte kontakt med vår kundesupport på [email protected] eller 32 21 05 05.
Trenger du hjelp?
Logo

Cookie-innstillinger for oem.no

Informasjonskapsler hjelper oss å forbedre opplevelsen din hos oss. Så for å kunne analysere trafikken, håndtere påloggingsinformasjon, tilby deg personlig informasjon og for at grunnleggende funksjonalitet skal fungere på nettsiden, må vi bruke noen informasjonskapsler.

Nødvendige informasjonskapsler

Disse informasjonskapslene er nødvendige for at nettstedet skal fungere og kan ikke slås av i våre systemer. De brukes vanligvis kun som svar på handlinger du har utført i forbindelse med en tjenesteforespørsel, for eksempel når du angir personlige preferanser, logger på eller fyller ut et skjema.

Analyse og måling

Disse informasjonskapslene lar oss telle antall besøk og trafikkkilder slik at vi kan måle og forbedre nettstedets ytelse. De hjelper oss å vite hvilke sider som er mer eller mindre populære og hvordan besøkende navigerer rundt på nettstedet. Informasjonen som disse informasjonskapslene samler inn er aggregert og derfor helt anonym. Hvis du ikke tillater disse informasjonskapslene, vet vi ikke når du har besøkt nettsiden vår.

Markedsføring

Disse informasjonskapslene kan legges til av våre partnere. De kan bruke dem til å lage en profil av deg, basert på dine interesser, for å vise deg mer relevant informasjon. De lagrer ingen personlig informasjon - kun informasjon om nettleseren din og enheten din. Hvis du ikke godtar disse informasjonskapslene, vil du få en mer generell og mindre tilpasset brukeropplevelse.
