COMADAN
Signalomformer frekvens / prosess
LR10A

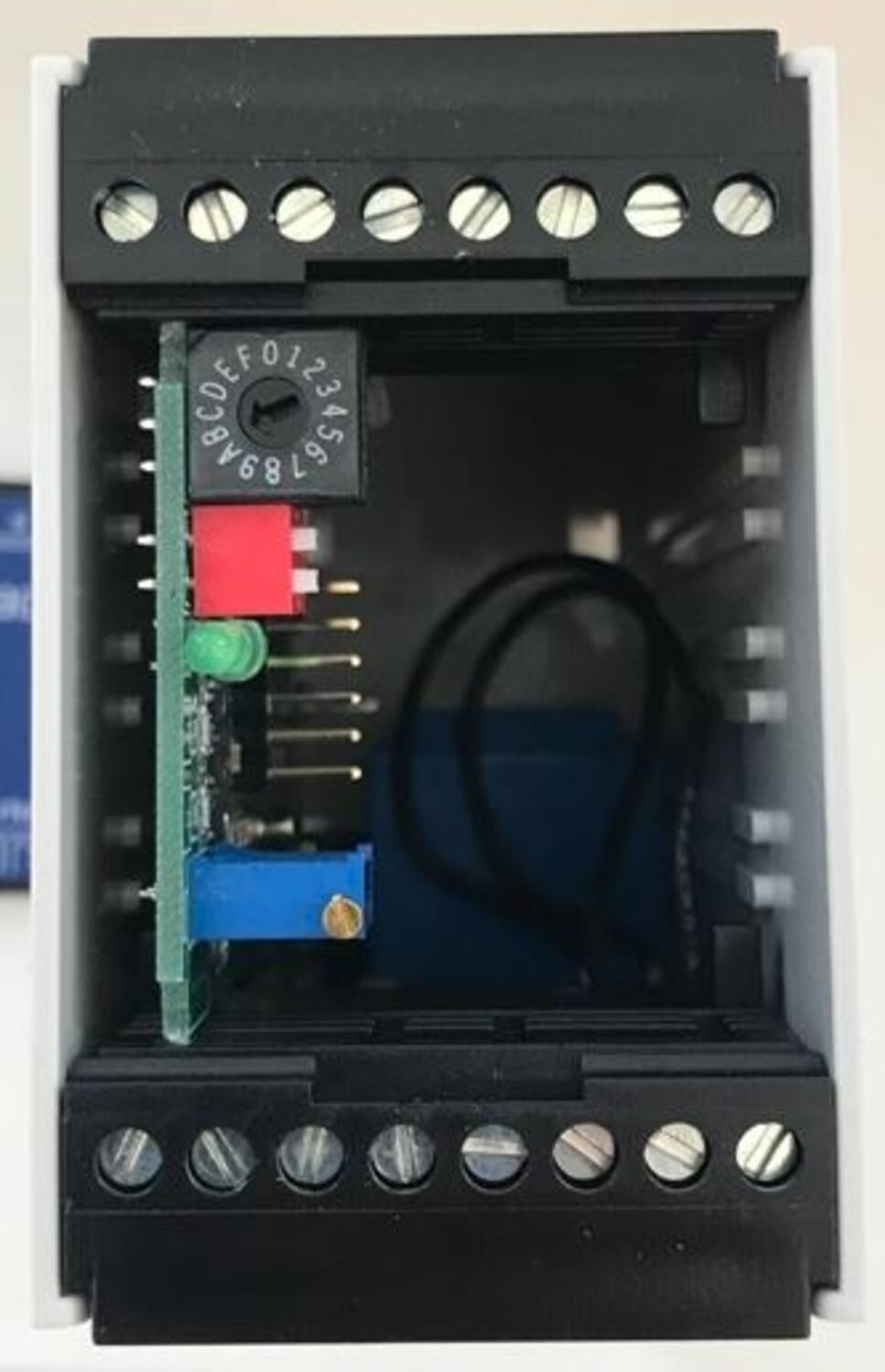

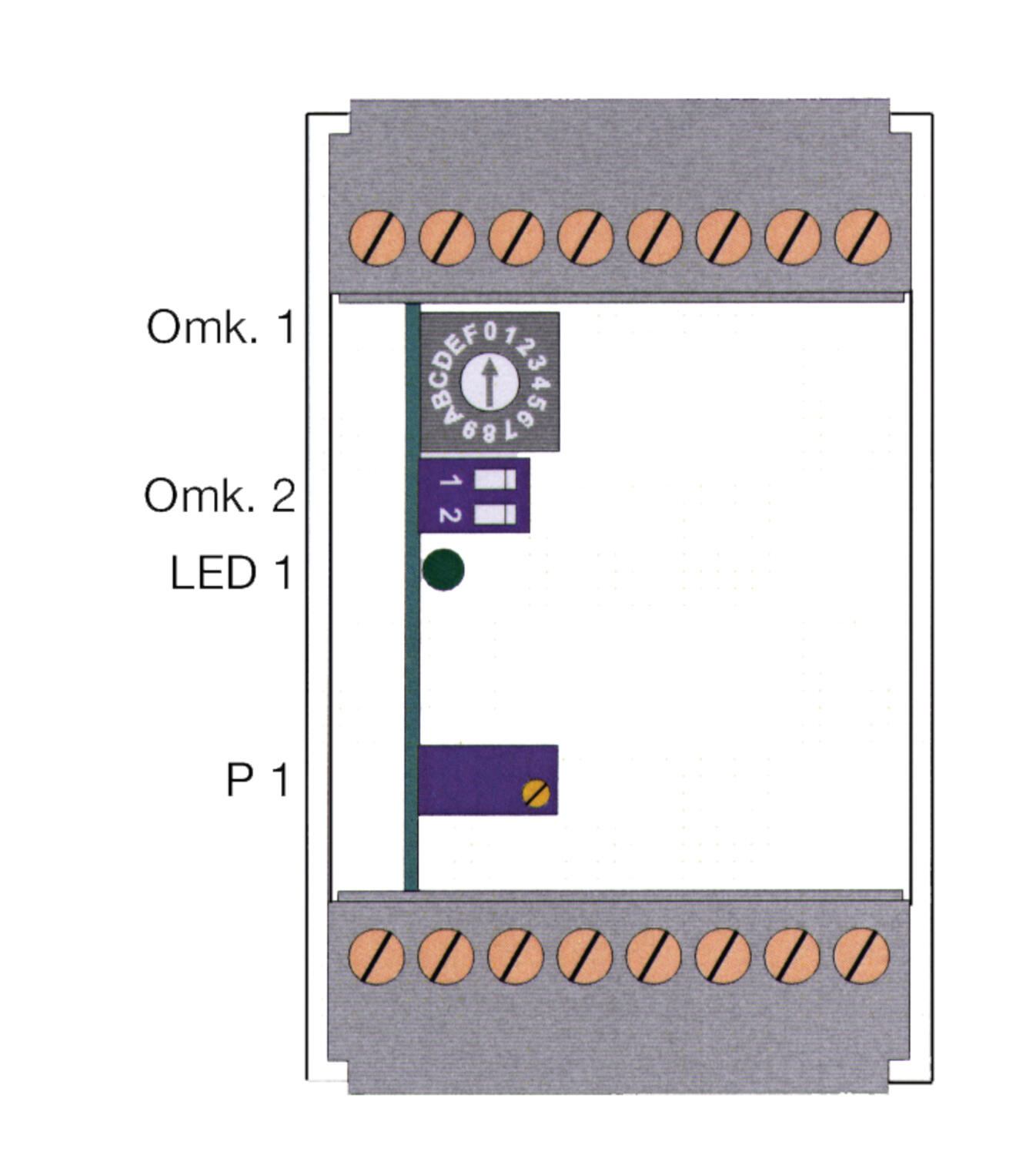

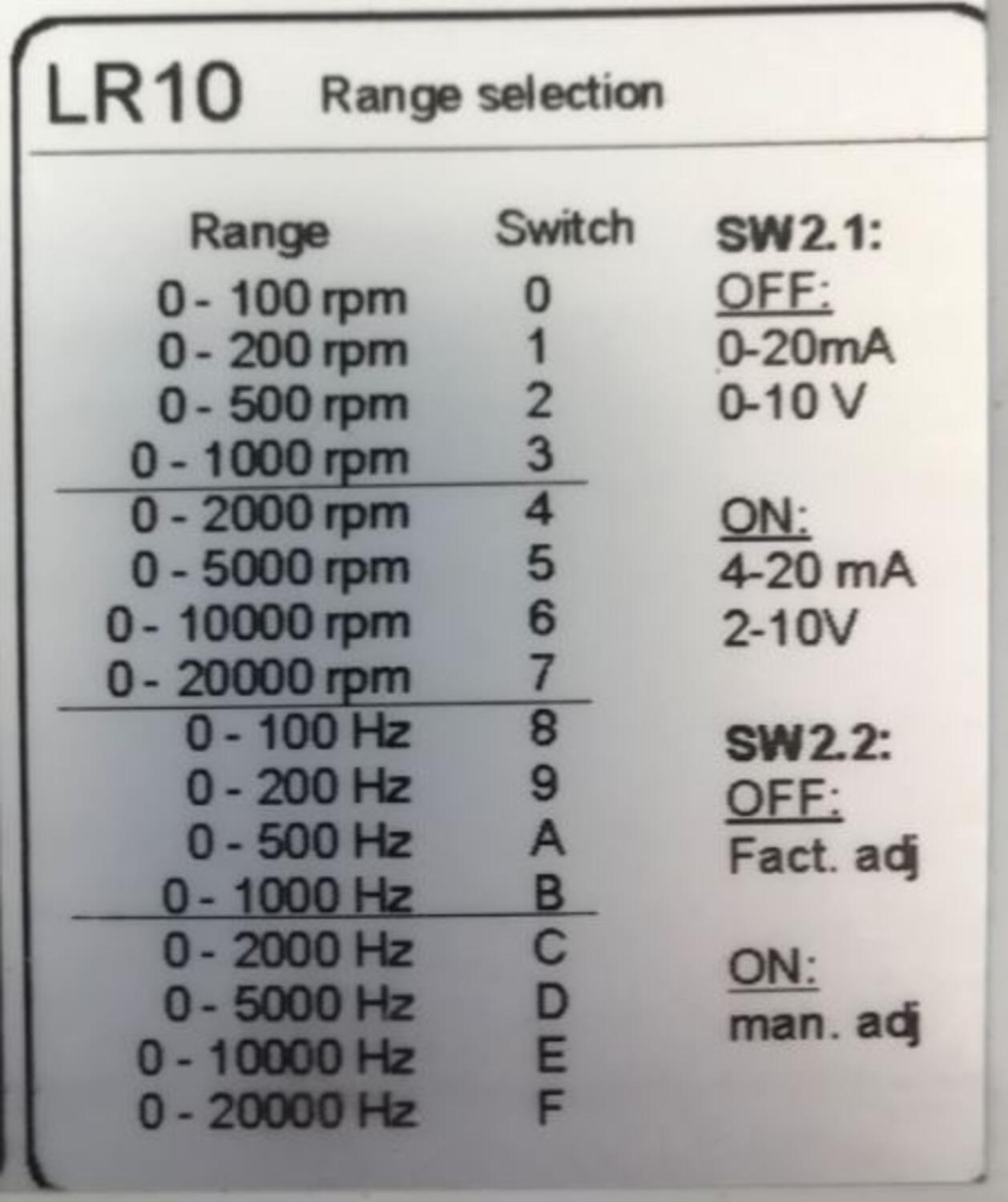

Signalomformeren har 16 ulike frekvensområder inn, fra 100 pulser per minutt - 20 000 Hz som man enkelt velger med en vribryter under frontplaten. Med en trimpotentiometer kan man justere frekvensen fra valgt område ned til nærmeste område under. Dette gjør signalomformeren meget fleksibel og klarer alle frekvenser fra 0-20 000 Hz.

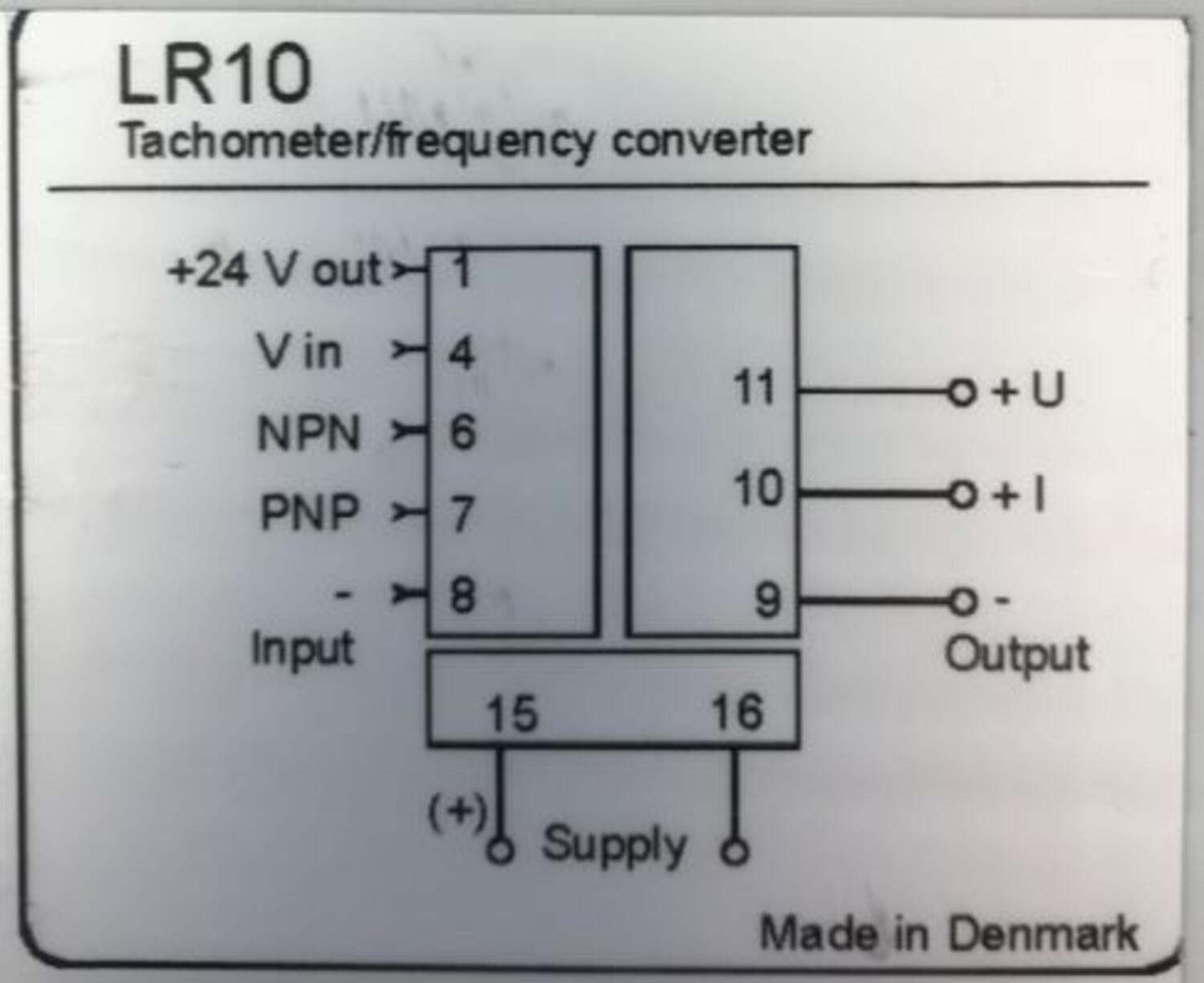

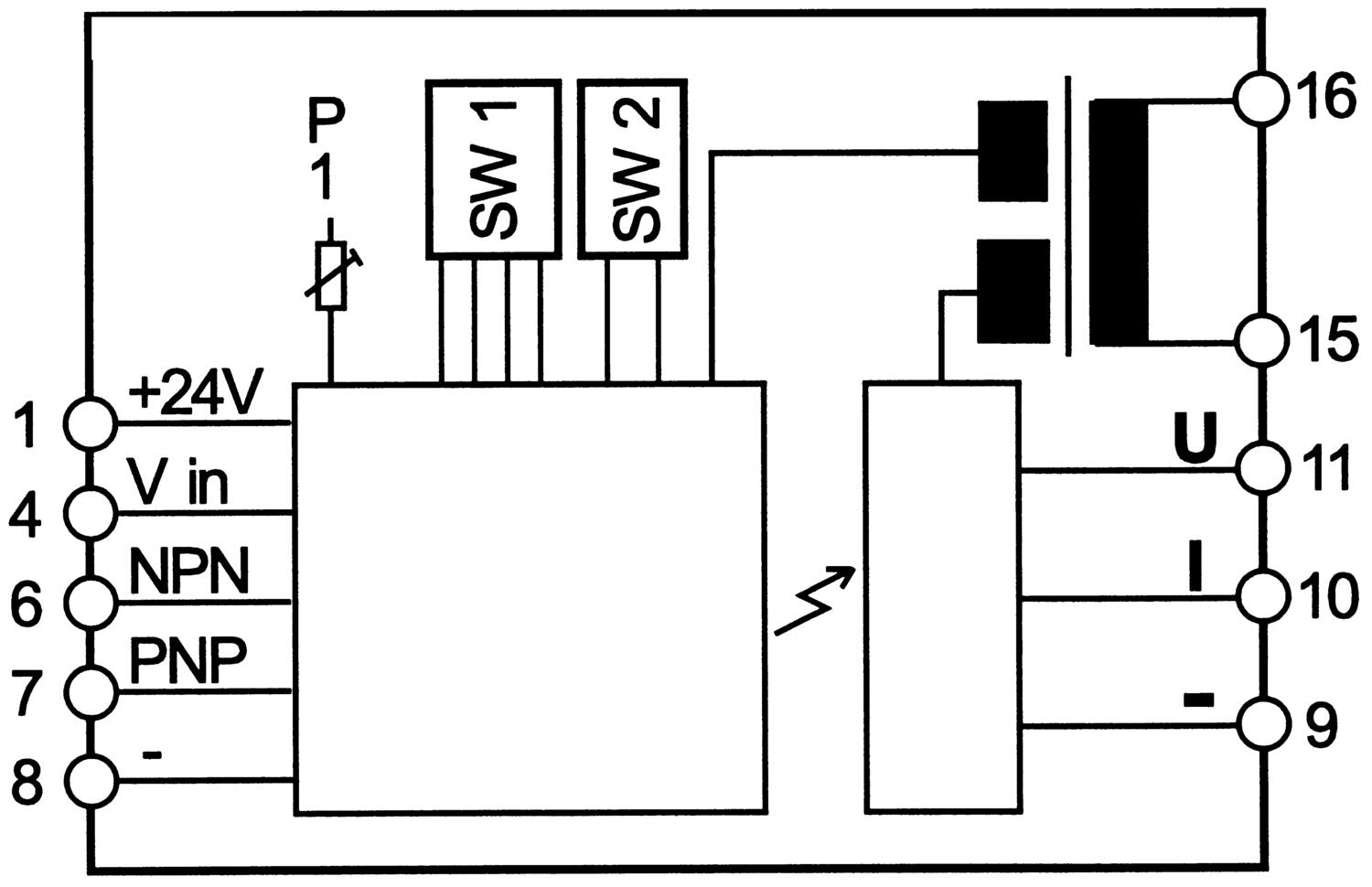

Frekvenssignalet kan være PNP/NPN eller spenningssignal opp til 50 V.
Frekvensen omformes til et analogt standardsignal som man velger med en en dipswitch under frontplaten.
Analogsignalet oppdateres på hver inngangspuls og er dermed 100 % stabil noe som gir et nøyaktig utsignal, selv ved lave frekvenser. (ved frekvenser over 10 Hz oppdateras signalet 10 ganger per sekund)
Signalomformeren har også (24 VDC 25 mA) internmating tll eks. givere, noe som er en stor fordel der man ikke har tilgang til 24 V DC.
Minste puls/pause tid: Vi har valt område 1000 Hz som er 1 ms. 10 % av 1 ms er 100 µs. Pulslengden eller pausetiden får ikke være kortere enn 100 µs for at signalomformeren skal fungere tilfredstillende.
|
* område 0-100 pulser per minutt kan justeres - 50 % av valgt område.
| ||||||||||||||||||||||||
- Inn: frekvens 0-20 000 Hz (16 omr.)
- Ut: 0-10V / 0-20mA / 4-20mA
- 12-50V DC eller 230V AC
- Innebygget mating til giver
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Spenningsinngang maks. | 50 |
| Temperaturkoeffisient | <0,01 %/°C |
| Oppløsning | 0,10 % |
| Cover Level Voltage | 1=>3 V, 0=<1,5 V |
| Impedance Voltage Input | 50 |
Utgangsdata |
|
| Lastimpedans strøm | ≤500 Ω |
| Lastimpedans spenning | ≥4 kΩ |
| Supply To Sensor | 24 V DC max. 25 mA |
Generell data |
|
|---|---|
| Driftspenning | 230 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 60 °C |
| Godkjenninger | CE |
| Repeternøyaktighet | <0,3 % |
| Cover Level NPN | 1=<6 V, 0=>15 V |
| Cover Level PNP | 1=>15 V, 0=<6 V |
| Impedance PNP / NPN | 10 kΩ Max. 28 V DC |
Produktbeskrivelse
Signalomformeren har 16 ulike frekvensområder inn, fra 100 pulser per minutt - 20 000 Hz som man enkelt velger med en vribryter under frontplaten. Med en trimpotentiometer kan man justere frekvensen fra valgt område ned til nærmeste område under. Dette gjør signalomformeren meget fleksibel og klarer alle frekvenser fra 0-20 000 Hz.
Frekvenssignalet kan være PNP/NPN eller spenningssignal opp til 50 V.
Frekvensen omformes til et analogt standardsignal som man velger med en en dipswitch under frontplaten.
Analogsignalet oppdateres på hver inngangspuls og er dermed 100 % stabil noe som gir et nøyaktig utsignal, selv ved lave frekvenser. (ved frekvenser over 10 Hz oppdateras signalet 10 ganger per sekund)
Signalomformeren har også (24 VDC 25 mA) internmating tll eks. givere, noe som er en stor fordel der man ikke har tilgang til 24 V DC.
Minste puls/pause tid: Vi har valt område 1000 Hz som er 1 ms. 10 % av 1 ms er 100 µs. Pulslengden eller pausetiden får ikke være kortere enn 100 µs for at signalomformeren skal fungere tilfredstillende.
|
* område 0-100 pulser per minutt kan justeres - 50 % av valgt område.
| ||||||||||||||||||||||||
