COMATRELECO
Sokkel for C9 rele
Serie QRC

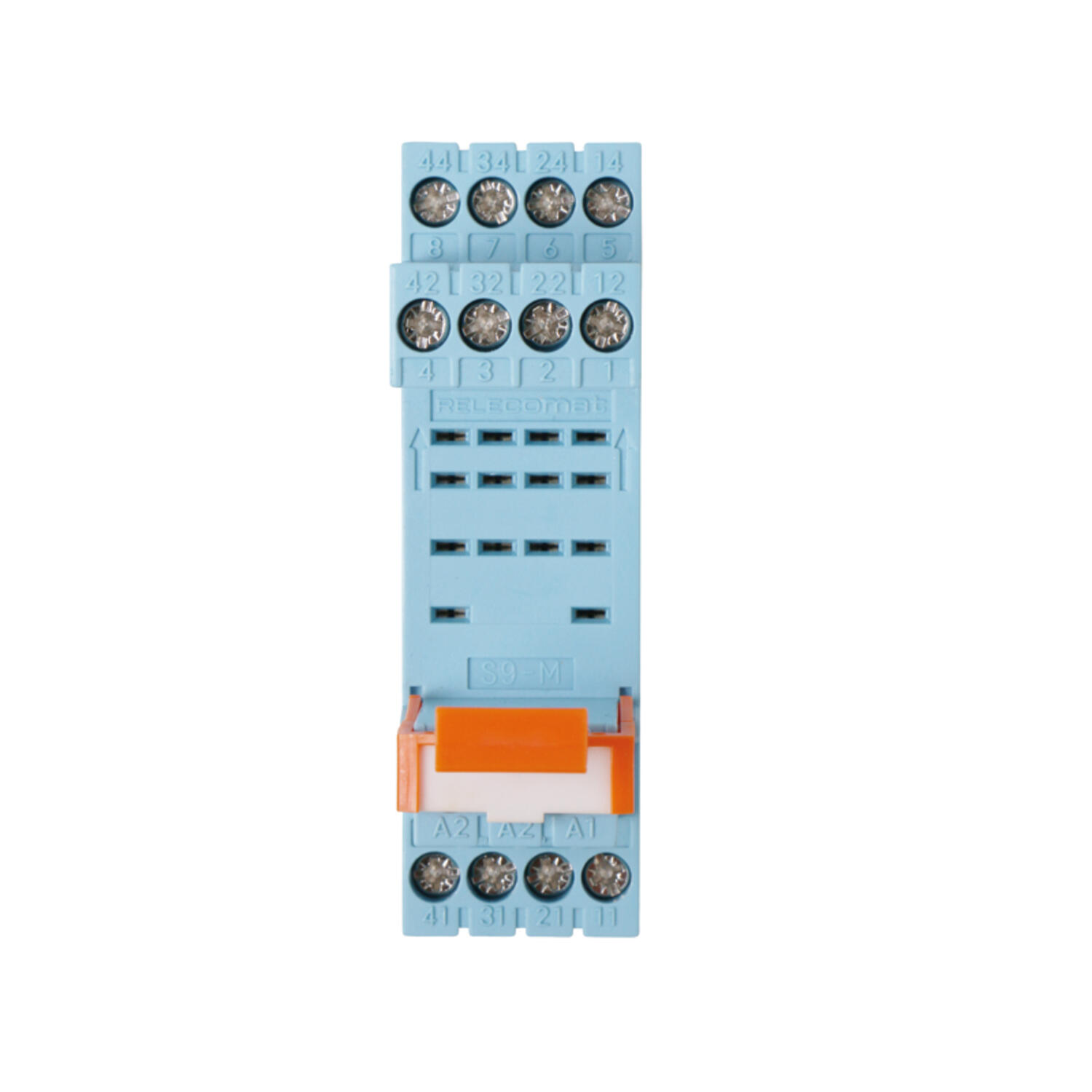

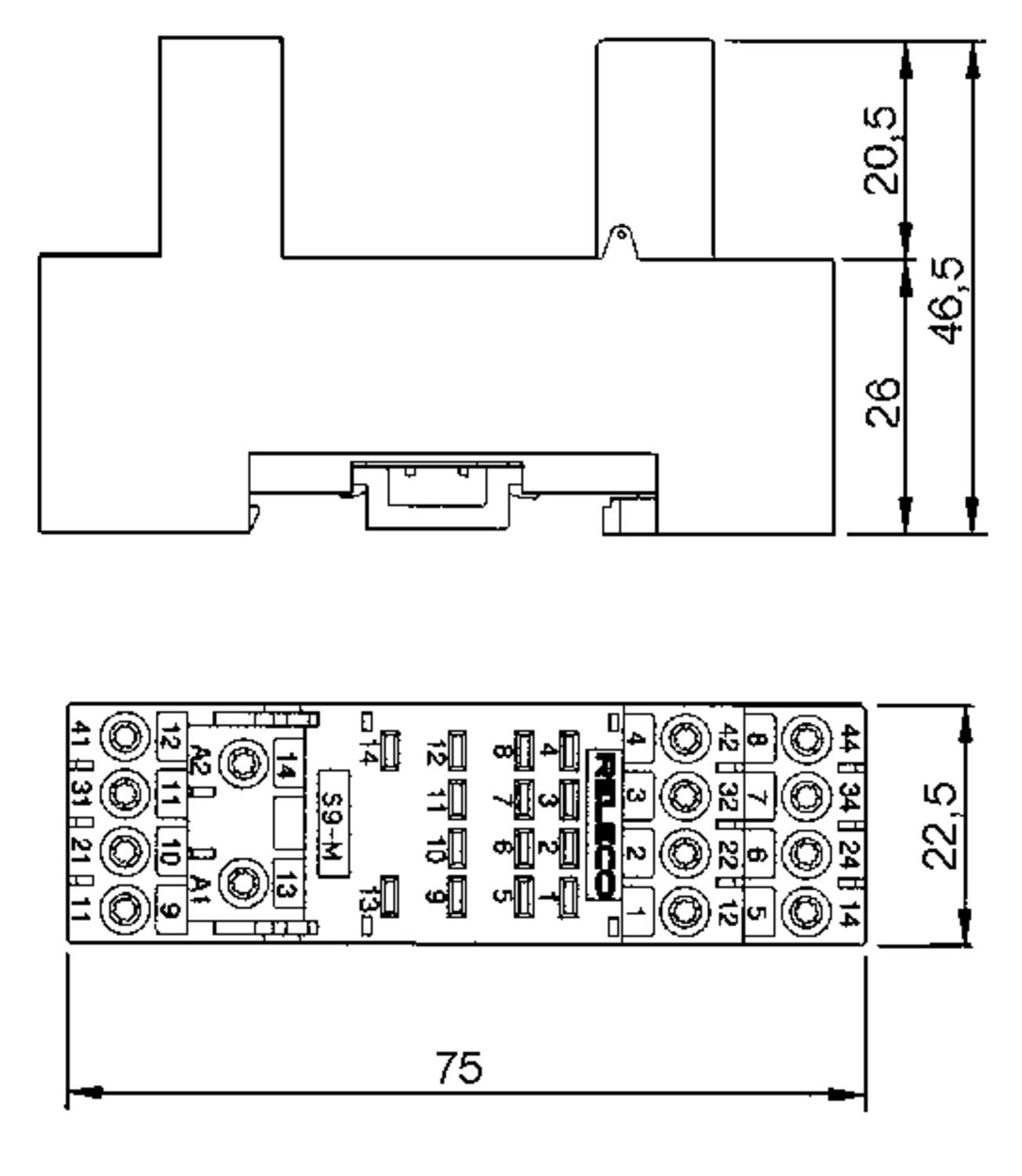

Sokkel S9M er for DIN, alternativt med skrumontering av C9-reléene. Sokkelen har en byggemål på 15,6mm i bredden og den oransje festebraketten er inkludert som standard for sikker montering av reléet.
Nominell belastning 6A / 250V. Skruestørrelse: M3, Pozi. Moment 0,7 Nm.
S9P er for kretskortmontering. (selges i pakker av 10 og 10).
- Montering på skinne / skrue
- 22,5 mm bredde
- Laskemuligheter
- Robuste tilkoblinger
Valgt variant
Tekniske data
Utgangsdata |
|
|---|---|
| Brytevne strøm | 6 A |
| Brytevne spenning | 250 |
Generell data |
|
|---|---|
| Moment tilkobling | 0,7 |
| Tverrsnitt flertråd maks. | 0,35-2,5 mm² |
| Oppbevaringstemperatur fra | -40 °C |
| Materiale | Lexan |
| Temperaturområde til | 60 °C |
| Skruestørrelse | M3, Pozi |
| Vekt | 54 |
| Oppbevaringstemperatur til | 80 °C |
| Isolasjon tilkobling/skinne | 2500 |
| Temperaturområde fra | -40 °C |
| Isolasjon tilkobling/tilkobling | 2500 |
| Montering | DIN-skinne |
Nedlastbare filer
Produktbeskrivelse
Sokkel S9M er for DIN, alternativt med skrumontering av C9-reléene. Sokkelen har en byggemål på 15,6mm i bredden og den oransje festebraketten er inkludert som standard for sikker montering av reléet.
Nominell belastning 6A / 250V. Skruestørrelse: M3, Pozi. Moment 0,7 Nm.
S9P er for kretskortmontering. (selges i pakker av 10 og 10).
