Kraftreleer

Lær deg mer om kraftreleer

Med begrepet kraftreleer sikter vi til releer tilpasset for installasjon i applikasjoner innen kraftproduksjon og kraftdistribusjon. Releene er som regel installert som kontrollerende automatiseringsutstyr i direkte tilknytning til kraftdistribusjonsanlegg.

Kunnskap

Den nederlandske produsenten Mors Smitt, en del av Wabtec-konsernet, har siden tidlig på 1900-tallet produsert releer og er spesialister på kraftreleer for krevende DC-applikasjoner, spesielt for bryting av induktive laster. Releene leveres med 4 til 8 vekslekontakter og monteres enkelt i tradisjonelle sokler for DIN- eller panelmontasje. Sokler med skrutilkobling eller fjærtilkobling er tilgjengelige på lager for umiddelbar levering, mens releer som bygges etter dine spesifikke behov, normalt leveres innen 5–6 uker.

Du kan enkelt sette sammen ditt relé etter dine unike behov ved hjelp av bestillingsnøkkelen og unngår dermed å betale ekstra for funksjoner du ikke trenger. Releene er robuste og designet for å vare lenge. Den innebygde låsemekanismen gir en stabil montering i sokkelen, slik at det ikke er behov for en låsespak for å holde releet på plass. Hvert enkelt relé bygges for hånd for å sikre høyeste kvalitet og funksjonalitet, og kontaktene kalibreres med ekstrem presisjon for å oppnå raske og pålitelige vekslingstider.

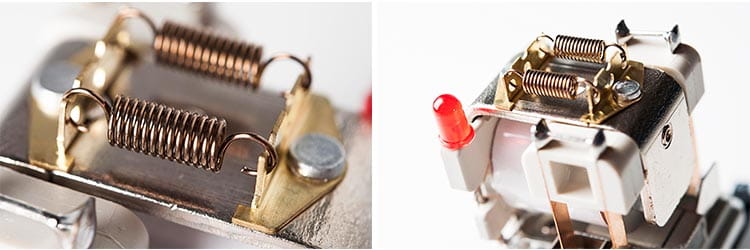

Solve-All™-konseptet

Releene i Mors Smitts D-serie er basert på Solve-All™-konseptet. Dette betyr at kontaktkonfigurasjoner, spolespenninger og tilleggs­komponenter velges ut basert på det som kreves for den spesifikke applikasjonen. Releene er utviklet for å tåle krevende applikasjoner, for eksempel innen kraftsektoren, et miljø med høye krav til levetid, kvalitet og sikker funksjon.

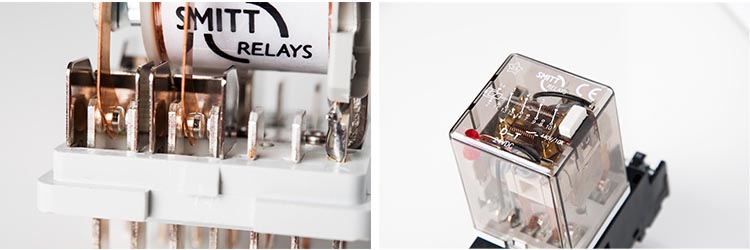

Høy Brytekapasitet

Mors Smitts releer i D-serien har høy brytekapasitet ved DC-spenninger opptil 350 V DC og egner seg godt for induktive DC-laster. I kombinasjon med en, stort sett, valgfri kontaktkonfigurasjon og opptil 8 vekslekontakter kan du skreddersy en løsning for ditt anlegg. Alle produktene gjennomgår omfattende tester, produksjonen utføres i henhold til de høyeste standarder og er sertifisert i henhold til ISO 9001:2008 og ISO 14001. For denne releeserien generelt gjelder lang elektrisk levetid og lave livssykluskostnader.

Eksempel på relé

Releene i D-serien baseres på visse standardmodeller, og på disse modellene kan du deretter velge hvilke kontaktalternativer og/eller spolealternativer som ønskes i tillegg til standardalternativet. Hvilke alternativer som kan kombineres ser du tydelig i bestillingsnøkkelen nedenfor.

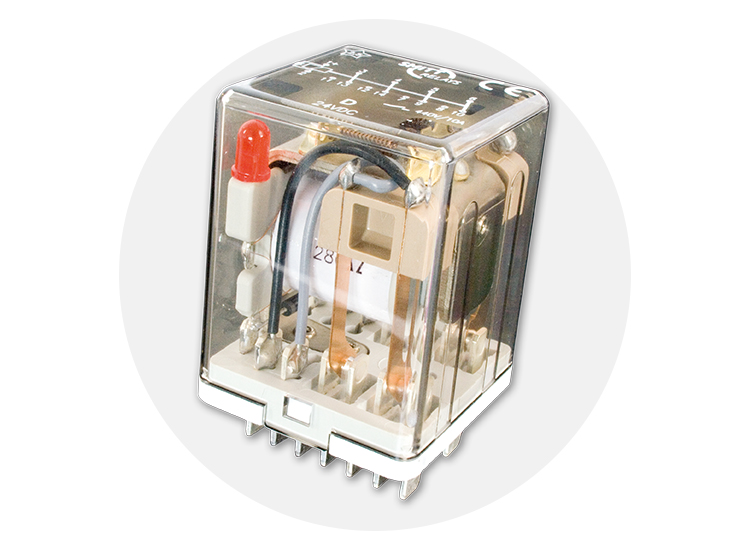

D, Standardrelé 10 A, 4 C/O

  • Standardrelé 4 vekslekontakter
  • Spolespenning DC 12-250 V DC
  • Spolespenning AC 12-380 V AC
  • Brytekapasitet 1 A/110 V DC/DC1
  • Brytekapasitet 10 A/230 V AC/AC1
  • LED og slokkediode er standard på DC-spoler

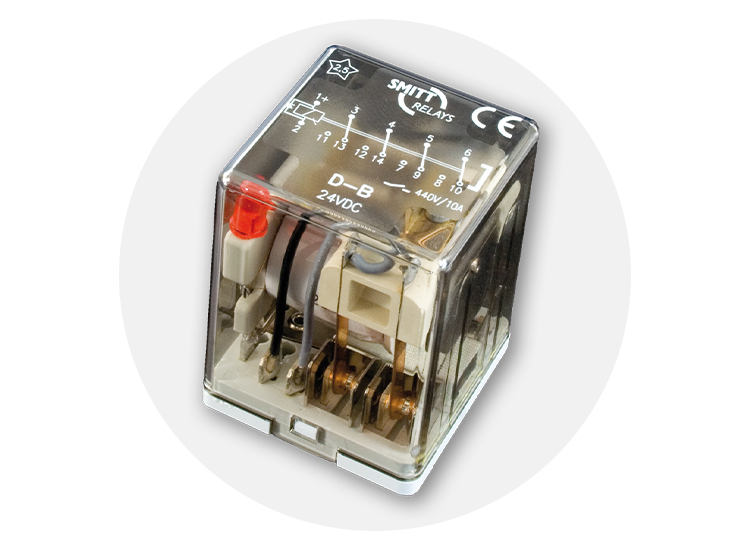

D-B, høy DC-brytekapasitet 3 A

  • 4 vekslekontakter
  • Integrert "Blow out"-magnet
  • Spolespenning DC 12-250 V DC
  • Spolespenning AC 12-380 V AC
  • Brytekapasitet 3 A L/R=40 ms/110 V DC

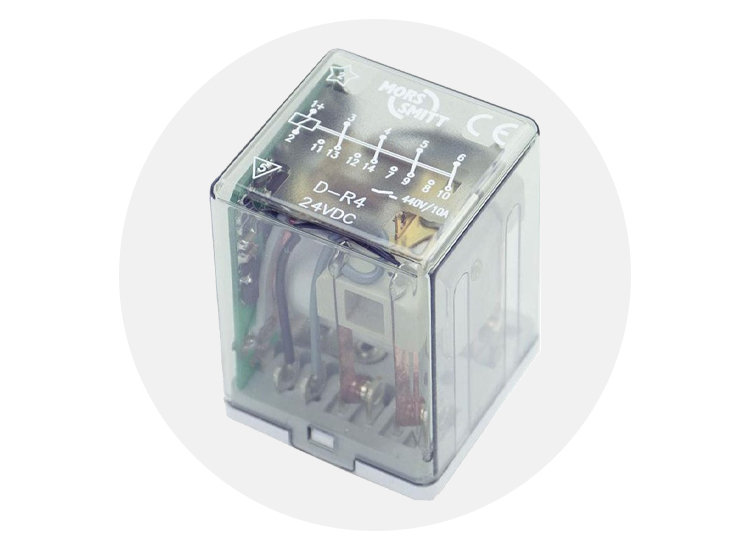

D-R4, RASKT VEKSLENDE KONTAKTER

  • 4 st raskt veks­lende kontakter <7 ms
  • Kan leveres med "Blow out"-magnet
  • Spolespenning DC 12-250 V DC
  • Spolespenning AC 12-380 V AC

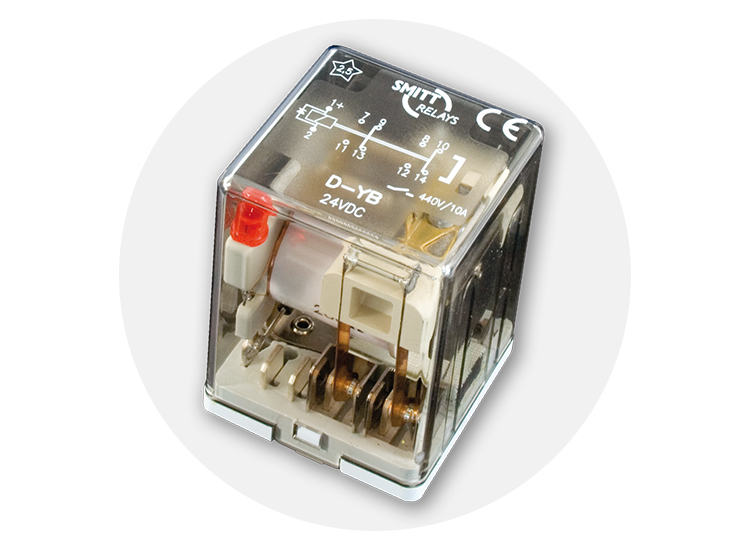

D-YB, høy DC-brytekapasitet 5 A

  • 2 Double make / Double break-kontakter
  • Integrert "Blow out"-magnet
  • Spolespenning DC 12-250 V DC
  • Spolespenning AC 12-380 V AC
  • Brytekapasitet 5 A L/R = 40 ms/110 VD C

D8, standardrelé 8 C/O

  • D8-relé 8 vekslekontakter
  • Spolespenning DC 12-250 V DC
  • Spolespenning AC 12-380 V A
  • Brytekapasitet 1 A/110 V DC/DC1
  • Brytekapasitet 10 A/230 V AC/AC1
  • LED og slokkediode er standard på DC-spoler

Bestillingsnøkkel

Solve-AllTM Concept

Med Mors Smitt Solve-All™-konseptet kan du enkelt bygge ditt eget rele ved hjelp av bestillingsnøkkelen nedenfor. Du tar utgangspunkt i et standardrele fra D-serien og legger deretter til ønsket tilbehør/funksjoner i de ulike kategoriene som vist nedenfor:

Tilvalg

Funksjon

Kan ikke kombineres med

B Blow out – magnet
C Lav temperatur (-50 °C) maks 8 A R4
E Gullbelagte kontakter M
K Høyere IP-klassifisering, IP50 A, T
Q Doble zenerdioder Z
V Utvidet spenningsområde og temperaturområde R4, X5
W013 Wedl no transfer 1 NC/3 NO A, R4, S, T, X4, X5, 11
W022 Wedl no transfer 2 NC/2 NO
A, R4, S, T, X4, X5, 11
W031 Wedl no transfer 3 NC/1 NO
A, R4, S, T, X4, X5, 11
Y Double make / Double break (-50 °C)

Z Ingen diode, ingen LED
 P, Q, R4

Spesialalternativer

E1M3 1 gullkontakt, 3 AgSnOkontakter E, M
A Tripindikator
K, R4, V, W
H Beskyttelse mot kapasitive laster
A, R4, S, T
M 3 AgSnOkontakter, høy motstand mot sveising E
P Polarisasjonsbeskyttelse X, Z
R4
Raskt veks­lende kontakter A, C, H, S, V, W, X, X2, X3, X4, X5, Z, 11
S Mekanisk posisjonsindikator R4, T, W
T Testknapp
S, K, W
X Bipolar LED (rød/grønn) P, Q, R4, Z
X2 Multispenning AC/DC (likeretterbro)
A, H, P, R4, X, X3, Z
X3 Omvendt polaritet
R4, X2
X4 Make before break-kontakter
R4, W, Y, X5, 11
X5

Økt kontaktgap 2 mm

R4, V, W, X4
11 Make before break-kontakter/sikkerhetsapplikasjoner
R4, W, X4, X5, Y

Nøkkelkode

AS 24 V DC D 24 V DC, code AS
AT 48 V DC D 48 V DC, code AT
AU 72 V DC D 72 V DC, code AU
AV 110 V DC D 110 V DC, code AV

DT 24 V DC D-E 24 V DC, code DT
HU 48 V DC
D-E 48 V DC, code HU
AZ 72 V DC
D-E 72 V DC, code AZ
HV 110 V DC
D-E 110 V DC, code HV

GT
24 V DC
D-M 24 V DC, code GT
GU
48 V DC
D-M 48 V DC, code GU
GV
72 V DC
D-M 72 V DC, code GV
GW
110 V DC
D-M 110 V DC, code GW

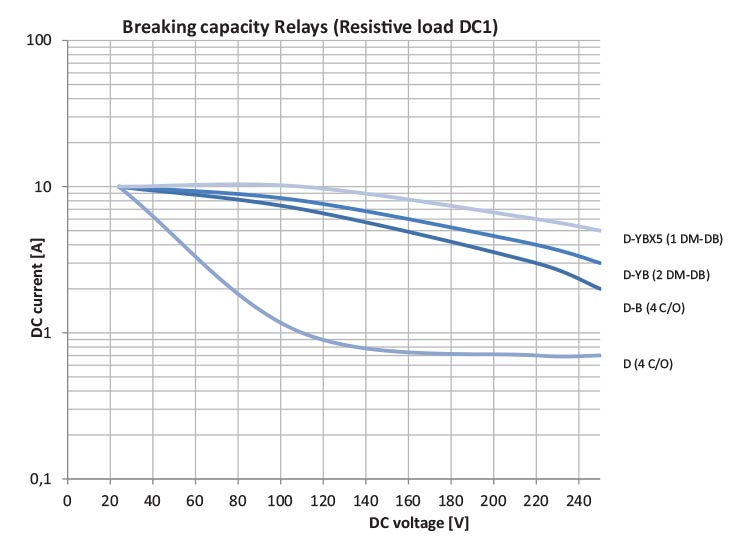

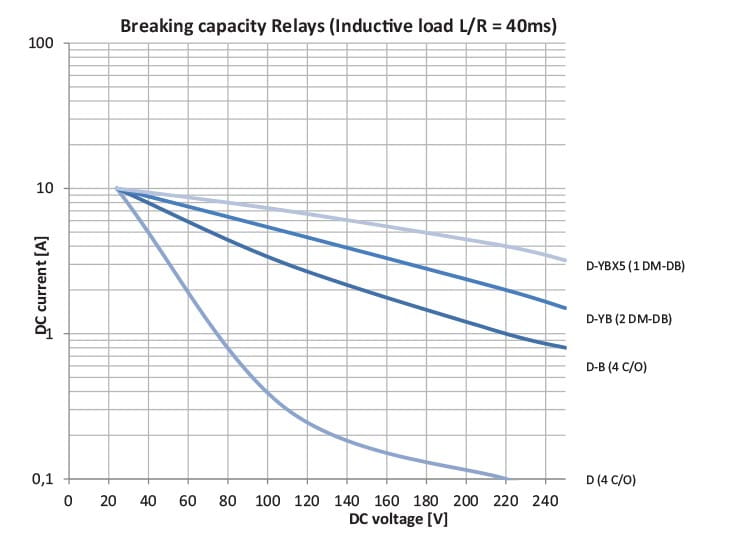

brytekapasitet for DC-laster

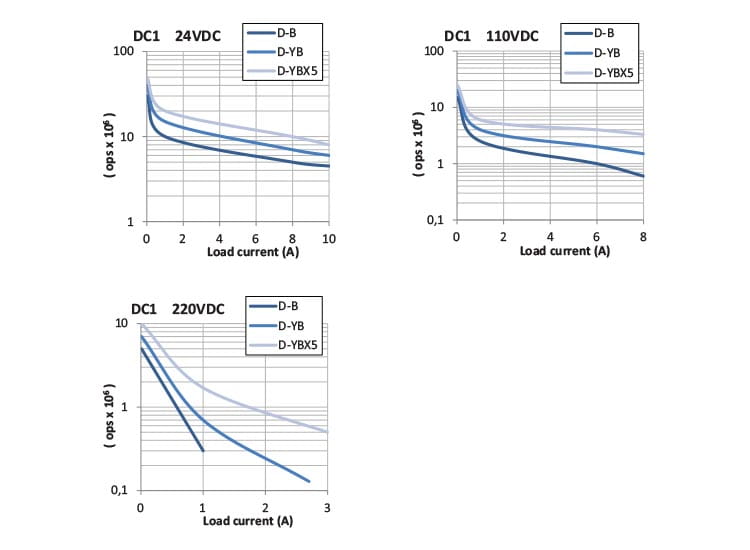

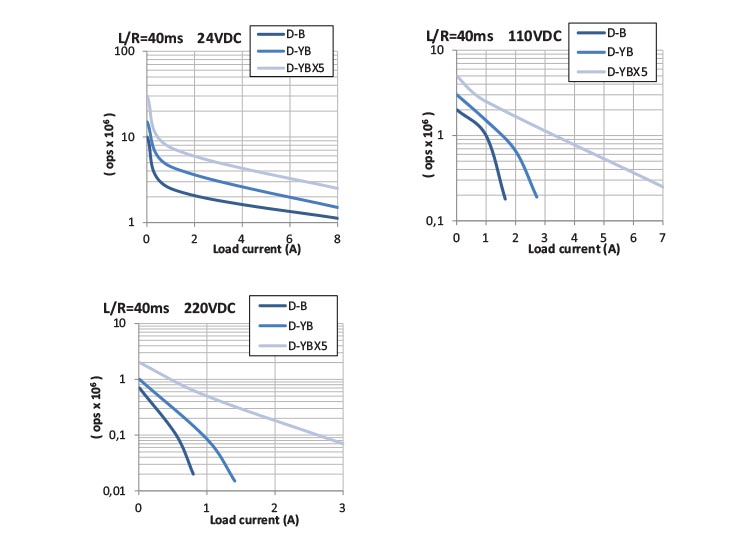

Elektrisk levetid og brytekapasitet

Verdiene nedenfor er basert på fabrikktester (testfrekvens på 1/3 Hz). Disse verdiene kan variere i faktiske applikasjoner, da miljøforhold, brytefrekvenser og arbeidsmønstre kan påvirke releene. Å koble flere kontakter i serie (Y) og øke kontaktgapet (X5) vil i stor grad øke brytekapasiteten og levetiden.

Les mer om produktene her

Kraftreleer

Fra Mors Smitt tilbyr vi et bredt sortiment av kraftreleer for krevende DC-applikasjoner. Applikasjoner kan være kraftautomasjon, kraftdistribusjon, petrokjemisk- samt generell tyngre industri. Releene monteres i klassiske plugg-inn sokler som finnes tilgjengelig med skru- eller fjærtilkobling.
