3-polt C5 rele

Serie MRC

C5-reléene er som standard 3-polige og tåler belastninger opptil 16 A - AC1.



Ved valg for å håndtere for eksempel støyende DC-belastninger, blir de 1-/2-polige når det er begrenset plass i reléet ved alternative valg. Reléene har en fargekodet testknapp som er fjærbelastet ved trykk og låsbar i oppreist posisjon. Som standard leveres reléene med testknappen og flagg-/LED-indikator for synlig avlesning av om reléet er aktivt eller ikke. Hvis testfunksjonen ikke ønskes, er det en blindplugg (SONP) tilgjengelig som tilbehør for å gjøre reléet ikke-testbart og låsbart. C5-reléene monteres i en sokkel for DIN-montering. Nederst på siden finner du passende sokler for reléene.

Les mer
  • 16 A
  • Fargekodet testknapp
  • Mekanisk indikering
  • Merkesystem

Valgt variant

Flere varianter
Releco_2019.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Valgt variant

Tekniske data

Inngangsdata
Arbeidsområde Un 0,80-1,10
Spoleffekt 2,4
Spolespenning AC 24

Utgangsdata
Antall kontakter 3
Kontaktalternativer Standard
Kontaktmateriale AgNi
Strøm nominell 16 A
Brytevne spenning 400
Brytevne strøm 16 A
Anbefalt last maks. 16 A/400 V AC-1; 0,5 A/110 V DC-1
Resistiv last 110 V DC maks. 55
Resistiv last 24 V DC maks. 360
Mekanisk levetid AC: 10 Mill/. DC: 20Mill
Støtstrøm (20ms) 40 A

*Invisible Heading*
Bounce-tid 3
Fraslagstid + bounce-tid 11

Generell data
IP-klasse IP40
Isolasjon kontakt/kontakt 4000
Isolasjon kontakt/spole 4000
Isolasjonsklasse EN60947 500 V, Pullution 3, Group C
Temperaturområde fra -40 °C
Oppbevaringstemperatur fra -40 °C
Oppbevaringstemperatur til 80 °C
Temperaturområde til 60 °C
Frekvens 50
Vekt 95
Godkjenninger CE, UL, RoHS, CSA, Gost R

Nedlastbare filer

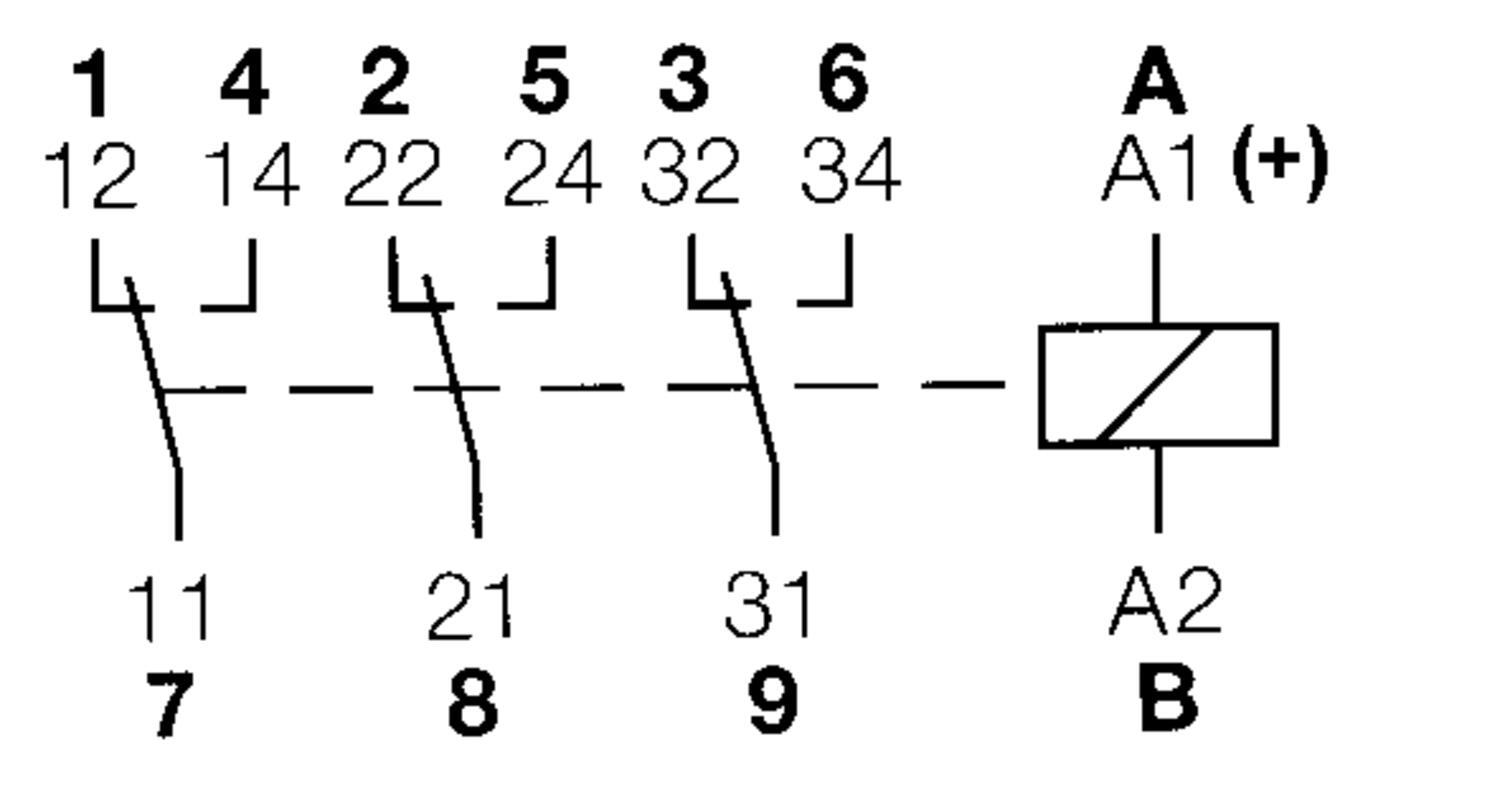

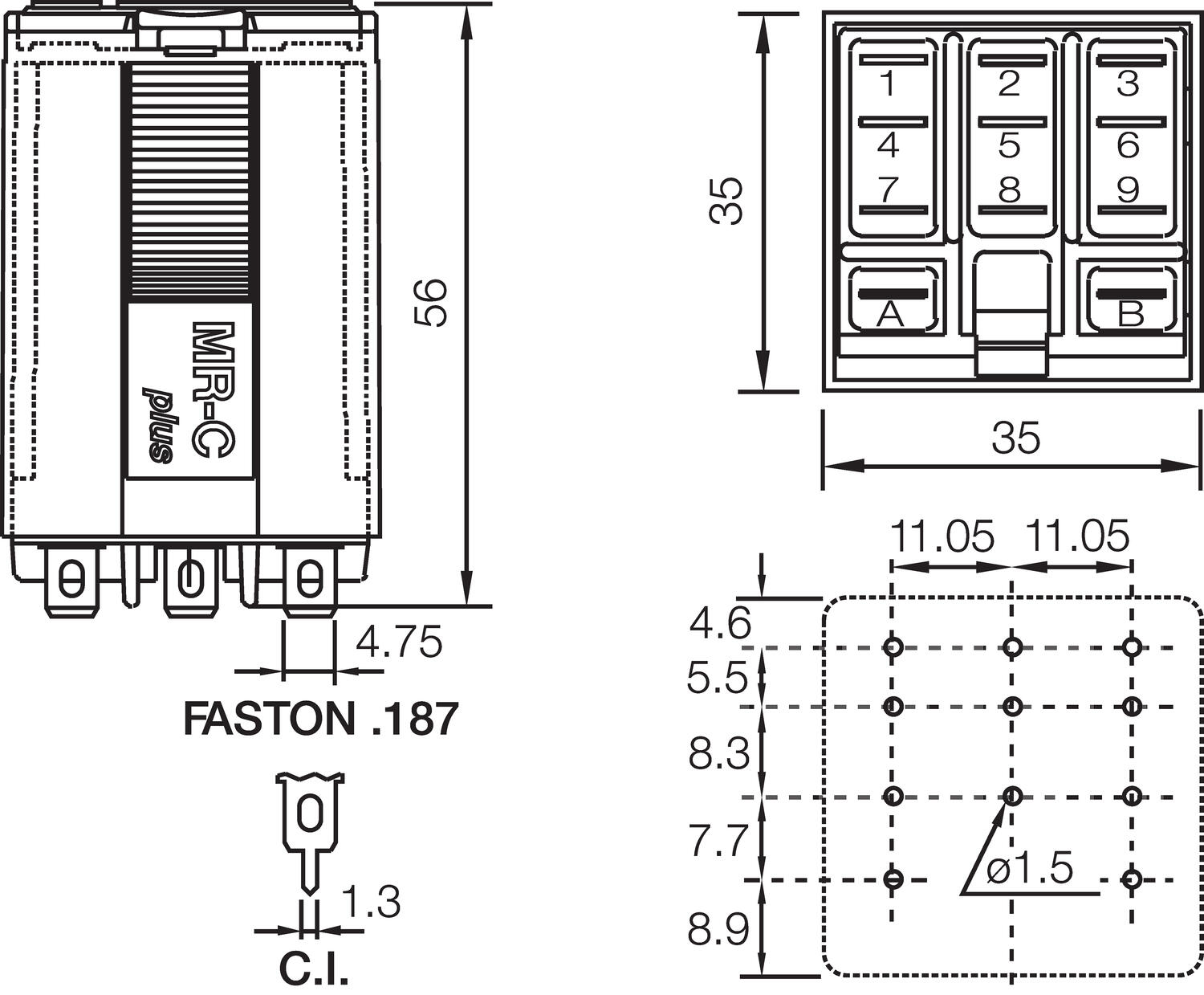

Mål og innkobling

Produktbeskrivelse

C5-reléene er som standard 3-polige og tåler belastninger opptil 16 A - AC1.



Ved valg for å håndtere for eksempel støyende DC-belastninger, blir de 1-/2-polige når det er begrenset plass i reléet ved alternative valg. Reléene har en fargekodet testknapp som er fjærbelastet ved trykk og låsbar i oppreist posisjon. Som standard leveres reléene med testknappen og flagg-/LED-indikator for synlig avlesning av om reléet er aktivt eller ikke. Hvis testfunksjonen ikke ønskes, er det en blindplugg (SONP) tilgjengelig som tilbehør for å gjøre reléet ikke-testbart og låsbart. C5-reléene monteres i en sokkel for DIN-montering. Nederst på siden finner du passende sokler for reléene.

Tilbehør

Relaterte produkter

Relatert

Reguleringsteknikk
Kunnskap

Effektiv temperaturkontroll: Slik fungerer reguleringsteknikk

Reguleringsteknikk er en grunnpilar innen moderne prosessindustri og spiller en avgjørende rolle på mange andre områder, som varmebehandling, energisystemer og medisinsk teknologi. For å sikre at riktig temperatur opprettholdes i kritiske applikasjoner, brukes et nøye balansert samspill mellom tre nøkkelkomponenter: sensor, regulator og effektstyring. Sammen skaper disse en løsning som ikke bare er pålitelig, men også kostnadseffektiv. I denne artikkelen ser vi nærmere på de tekniske aspektene ved reguleringsteknikk og hvordan de fungerer i praksis.

Norges bredeste relesortiment
Kunnskap

Norges bredeste relésortiment

Vi tilbyr reléer for de fleste industriapplikasjoner og har ett komplett sortiment av ulike reléer, fra bare noen få mA til tusentalls ampere. Våre reléer håndterer alt fra små styresignal til tunge motorlaster og varmestyringer.

Mors Smitt krafreleer
Kunnskap

Lær deg mer om kraftreleer

Med begrepet kraftreleer sikter vi til releer tilpasset for installasjon i applikasjoner innen kraftproduksjon og kraftdistribusjon. Releene er som regel installert som kontrollerende automatiseringsutstyr i direkte tilknytning til kraftdistribusjonsanlegg.

Interface releer fra Delcon
Kunnskap

Lær deg mer om interface releer

Statiske Interface releer fra Delcon er utviklet for å håndtere krevende industrimiljøer. Med høy driftssikkerhet, lang levetid og flere tekniske fordeler gir disse releene en pålitelig løsning for en rekke applikasjoner. Denne artikkelen gir en oversikt over releenes oppbygning, funksjonalitet og bruksområder.

Remanens relé
Kunnskap

Releskolen del 3 - trenger jeg remanens relé for applikasjonen min?

I et tradisjonelt relé endrer kontaktene tilstand når spolen er spenningssatt, og de forblir i denne tilstanden til spenningen til spolen forsvinner. I dette tilfellet går kontaktene tilbake til standardposisjonen.

Releco reléskole del 2
Kunnskap

Reléskolen del 2 - Har du rett relé til din last?

Gapet mellom relékontaktene og hastigheten kontaktene åpner med påvirker lengden og varigheten av lysbuen som skapes mellom kontaktene. Denne lysbuen reduserer levetiden til reléet, så jo kortere lysbuen er og jo kortere tid mellom kontaktene, jo bedre.

Artikler Arbeidsområde Un Spoleffekt Spoleffekt DC Spolespenning AC Spolespenning DC Antall kontakter Kontaktalternativer Kontaktmateriale Strøm nominell Brytevne spenning Brytevne strøm Anbefalt last maks. Resistiv last 110 V DC maks. Resistiv last 24 V DC maks. Mekanisk levetid Støtstrøm (20ms) Bounce-tid Fraslagstid + bounce-tid IP-klasse Isolasjon kontakt/kontakt Isolasjon kontakt/spole Isolasjonsklasse EN60947 Temperaturområde fra Oppbevaringstemperatur fra Oppbevaringstemperatur til Temperaturområde til Frekvens Tilvalg spole Vekt Godkjenninger Pris
Industrirele MRC 3-pol 16A 24V AC
Artikkel:
C5-A3024A Kopiert
(EL4327695) Kopiert
0,80-1,10
2,4
24
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 115V AC
Artikkel:
C5-A30115A Kopiert
(EL4307869) Kopiert
0,80-1,10
2,4
115
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 230V AC
Artikkel:
C5-A30230A Kopiert
(EL4327694) Kopiert
0,80-1,10
2,4
230
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A LED 230V AC
Artikkel:
C5-A30X230A Kopiert
(EL4378317) Kopiert
0,80-1,10
2,4
230
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
X (LED)
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 12V DC
Artikkel:
C5-A3012D Kopiert
(EL4307867) Kopiert
0,80-1,10
1,4
12
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 24V DC
Artikkel:
C5-A3024D Kopiert
(EL4327696) Kopiert
0,80-1,10
1,4
24
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 48V DC
Artikkel:
C5-A3048D Kopiert
(EL4307868) Kopiert
0,80-1,10
1,4
48
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 110V DC
Artikkel:
C5-A30110D Kopiert
0,80-1,10
1,4
110
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 125V DC
Artikkel:
C5-A30125D Kopiert
0,80-1,10
1,4
125
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A 220V DC
Artikkel:
C5-A30220D Kopiert
(EL4307870) Kopiert
0,80-1,10
1,4
220
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A LED 24V DC
Artikkel:
C5-A30X24D Kopiert
(EL4327697) Kopiert
0,80-1,10
1,4
24
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
X (LED)
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A slukkediode 24V DC
Artikkel:
C5-A30D24D Kopiert
(EL4307875) Kopiert
0,80-1,10
1,4
24
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
D (diode)
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A LED slukkediode 24V DC
Artikkel:
C5-A30DX24D Kopiert
(EL4307876) Kopiert
0,80-1,10
1,4
24
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
DX (diode + LED)
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A LED slukkediode 48V DC
Artikkel:
C5-A30DX48D Kopiert
0,80-1,10
1,4
48
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
DX (diode + LED)
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-pol 16A LED pol.beskslukked24V DC
Artikkel:
C5-A30FX24D Kopiert
(EL4327693) Kopiert
0,80-1,10
1,4
24
3
Standard
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
FX (polaritetsbesk. + LED)
95
CE, UL, RoHS, CSA, Gost R
Relay MRC 3-pole 16A 24VAC LED
Artikkel:
C5-A30X24A Kopiert
(EL4307871) Kopiert
0,80-1,10
2,4
24
3
AgNi
16 A
400
16 A
16 A/400 V AC-1; 0,5 A/110 V DC-1
55
360
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
X (LED)
95
Industrirele MRC 3-NO 16A 230V AC
Artikkel:
C5-G30230A Kopiert
0,80-1,10
2,4
230
3
Normalt åpen kontakt
AgNi
16 A
400
16 A
16 A/400 V AC-1; 1,2 A/110 V DC-1
130
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 3-NO 16A 24V DC
Artikkel:
C5-G3024D Kopiert
0,80-1,10
1,6
24
3
Normalt åpen kontakt
AgNi
16 A
400
16 A
16 A/400 V AC-1; 1,2 A/110 V DC-1
130
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
95
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 1-pol 16A blow-out 230V AC
Artikkel:
C5-M10230A Kopiert
0,80-1,10
2,4
230
1
Gaffelkont, blow out-magnet
AgNi
16 A
400
16 A
16 A/400 V AC-1; 3,6 A/110 V DC-13
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
90
CE, UL, RoHS, CSA, Gost R
Relay MRC 1-pole BM LED 110VDC
Artikkel:
C5-M10X110D Kopiert
0,80-1,10
1,3
110
1
Gaffelkont, blow out-magnet
AgNi
16 A
400
16 A
16 A/400 V AC-1; 3,6 A/110 V DC-13
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
X (LED)
90
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 1-pol 10A blow-out diode 24V DC
Artikkel:
C5-M10DX24D Kopiert
0,80-1,10
1,3
24
1
Gaffelkont, blow out-magnet
AgNi
16 A
400
16 A
16 A/400 V AC-1; 3,6 A/110 V DC-13
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
DX (diode + LED)
90
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 1-pol 10A blow-out diode 220V DC
Artikkel:
C5-M10DX220D Kopiert
0,80-1,10
1,3
220
1
Gaffelkont, blow out-magnet
AgNi
16 A
400
16 A
16 A/400 V AC-1; 3,6 A/110 V DC-13
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
DX (diode + LED)
90
CE, UL, RoHS, CSA, Gost R
Industrirele MRC C5-R20 2-pol 10A remanens 24V DC
Artikkel:
C5-R2024D Kopiert
24
2
Remanens
AgNi
10 A
400
10 A
10 A/400 V AC-1; 0,5 A/110 V DC-1
55
240
AC: 10 Mill/. DC: 20Mill
30 A
IP40
4000
4000
250 V, Pollution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
Remanens (bistabilt)
95
CCC, CE, Gost R, RoHS
Relay MRC 1-pole LED 110VDC
Artikkel:
C5-X10X110D Kopiert
0,80-1,10
1,3
110
1
Gaffelkontakt
AgNi
16 A
400
16 A
16 A/400 V AC-1; 7 A/110 V DC-1
770
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
X (LED)
90
RoHS
Industrirele MRC 1-NO 16A gaffelkont 230V AC
Artikkel:
C5-X10230A Kopiert
0,80-1,10
2,4
230
1
Gaffelkontakt
AgNi
16 A
400
16 A
16 A/400 V AC-1; 7 A/110 V DC-1
770
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
90
CE, UL, RoHS, CSA, Gost R
Industrirele MRC 1-NO 16A gaffelkont 24V DC
Artikkel:
C5-X1024D Kopiert
0,80-1,10
1,3
24
1
Gaffelkontakt
AgNi
16 A
400
16 A
16 A/400 V AC-1; 7 A/110 V DC-1
770
360
AC: 10 Mill/. DC: 20Mill
40 A
3
11
IP40
4000
4000
500 V, Pullution 3, Group C
-40 °C
-40 °C
80 °C
60 °C
50
90
CE, UL, RoHS, CSA, Gost R

Valgt variant

Velg variant i listen

Kundesupport
For pris og leveringstid, logg inn eller ta kontakt med vår kundesupport
32 21 05 05
Send e-post

Kan vi hjelpe deg? Ta kontakt!

Finner du ikke det du søker, eller kan vi hjelpe deg på en annen måte? Fyll ut skjemaet nedenfor, så kommer vi tilbake til deg så snart vi kan!

Takk for at du tar kontakt med oss!

Takk for at du tar kontakt med oss på OEM Automatic! Vi vil komme tilbake til deg så snart vi kan.

Oops noe gikk galt!

Noe ser ut til å ha gått galt. Vennligst prøv igjen, eller ta direkte kontakt med vår kundesupport på [email protected] eller 32 21 05 05.
Trenger du hjelp?
Logo

Cookie-innstillinger for oem.no

Informasjonskapsler hjelper oss å forbedre opplevelsen din hos oss. Så for å kunne analysere trafikken, håndtere påloggingsinformasjon, tilby deg personlig informasjon og for at grunnleggende funksjonalitet skal fungere på nettsiden, må vi bruke noen informasjonskapsler.

Nødvendige informasjonskapsler

Disse informasjonskapslene er nødvendige for at nettstedet skal fungere og kan ikke slås av i våre systemer. De brukes vanligvis kun som svar på handlinger du har utført i forbindelse med en tjenesteforespørsel, for eksempel når du angir personlige preferanser, logger på eller fyller ut et skjema.

Analyse og måling

Disse informasjonskapslene lar oss telle antall besøk og trafikkkilder slik at vi kan måle og forbedre nettstedets ytelse. De hjelper oss å vite hvilke sider som er mer eller mindre populære og hvordan besøkende navigerer rundt på nettstedet. Informasjonen som disse informasjonskapslene samler inn er aggregert og derfor helt anonym. Hvis du ikke tillater disse informasjonskapslene, vet vi ikke når du har besøkt nettsiden vår.

Markedsføring

Disse informasjonskapslene kan legges til av våre partnere. De kan bruke dem til å lage en profil av deg, basert på dine interesser, for å vise deg mer relevant informasjon. De lagrer ingen personlig informasjon - kun informasjon om nettleseren din og enheten din. Hvis du ikke godtar disse informasjonskapslene, vil du få en mer generell og mindre tilpasset brukeropplevelse.
