LOVATO
Nettanalysator for 1-fase og 3-fase nett
DMG100, DMG110
Multiinstrument / Nettanalysator DMG100 og DMG110 er utformet for å kunne kombinere brukervennlighet med et stort antall avanserte funksjoner. Tross de små fysiske målene (kun 72 mm bredde) har disse samme ytelse som noen av de mest avanserte produktene på markedet. Displayet er enkelt og tydelig å se da det er belyst..
Stor målenøyaktighet med TRMS-verdier og mange tilgjengelige måleverdier. Se tabell.
100-240 V AC driftsspenning gjør det mulig å benytte instrumentet i applikasjoner verden over.
Navigering gjøres ved hjelp av 4 store knapper i front.
DMG110 har RS485 og via Modbus-protokoll kan man overvåke verdiene med eksempelvis Lovatos egen software, Synergy.
Tilgjengelige måleverdier:
Måleverdi | Beskrivelse |
Spenning - fase-fase | V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQV |
Spenning - fase-N | V(L1-N), V(L2-N), V(L3-N), V(L-N)EQV |
Strøm - per fase og N | I(L1), I(L2), I(L3), I(N) |
Aktiv effekt | P(L1), P(L2), P(L3), P(TOT) |
Reaktiv effekt | Q(L1), Q(L2), Q(L3), Q(TOT) |
Tilsynelatende effekt | S(L1), S(L2), S(L3), S(TOT) |
Effektfaktor | PF(L1), PF(L2), PF(L3), PF(EQ) |
Frekvens | Hz |
Det finnes også mulighet å aktivere visning av andre sider som f.eks. total overharmoniske for både spenning og strøm, asymetri, driftstid. Alarm samt grenseverdi vises om dette finnes programmert.

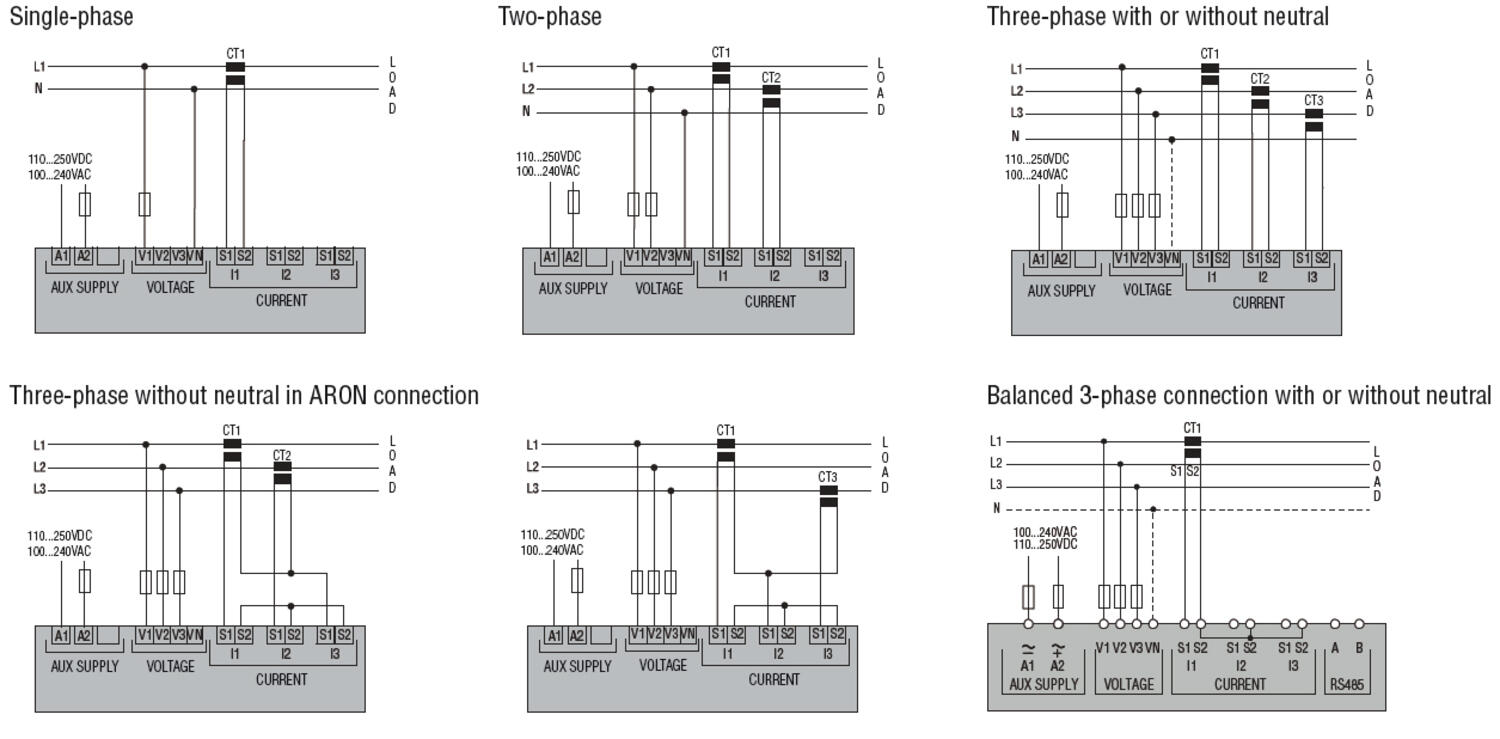

Innkoblingseksempel DMG 100 og DMG 110
| |

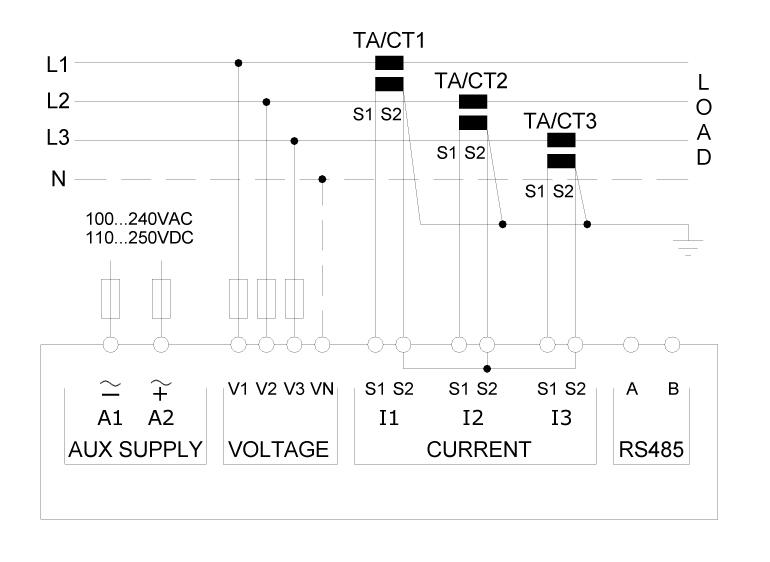

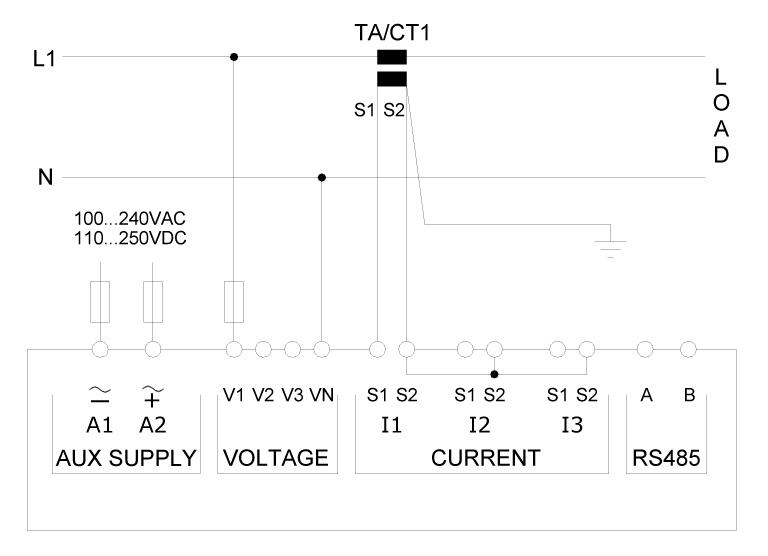

Innkobling, 3-fase med eller uten N | Innkobling, 1-fase måling |
|
|

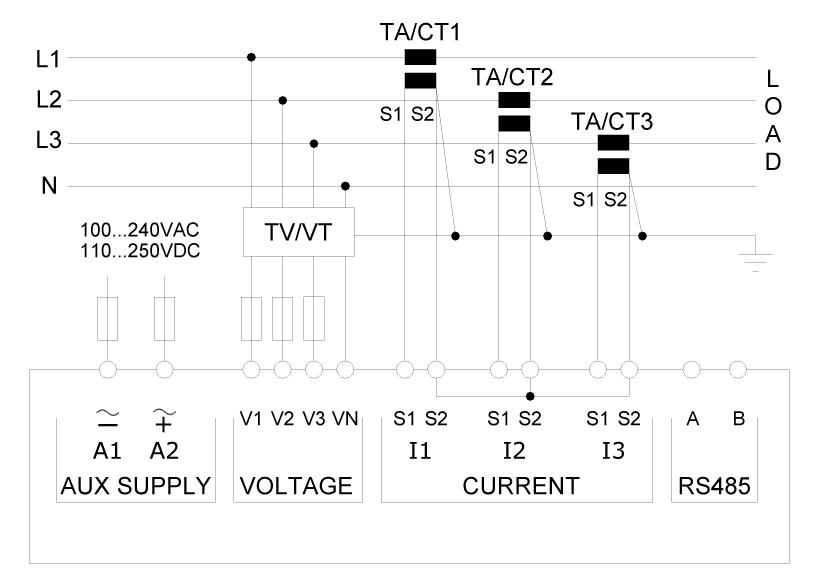

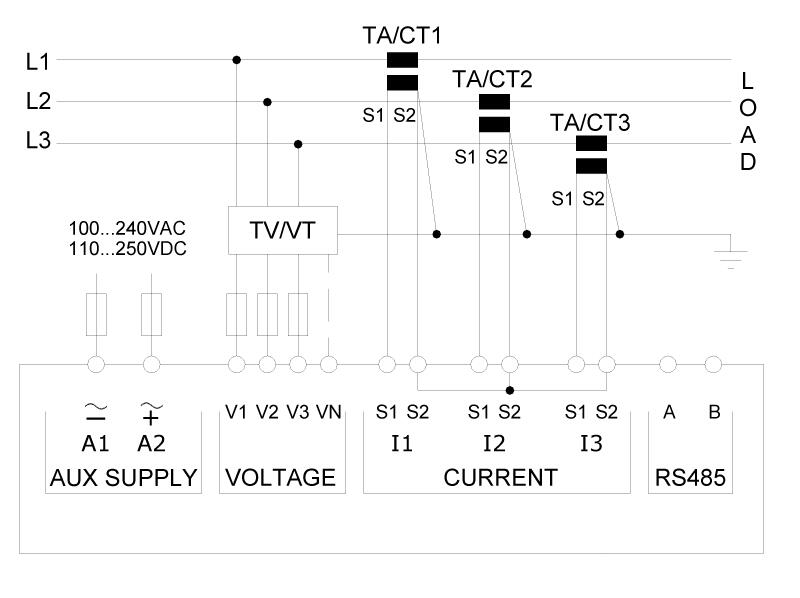

Innkobling, 3-fase med N - måling strømtransformatorer | Innkobling, 3-fase uten N - måling med strømtransformatorer |
|
|
- Ikonbasert LCD-display
- Versjon med RS485 / Modbus

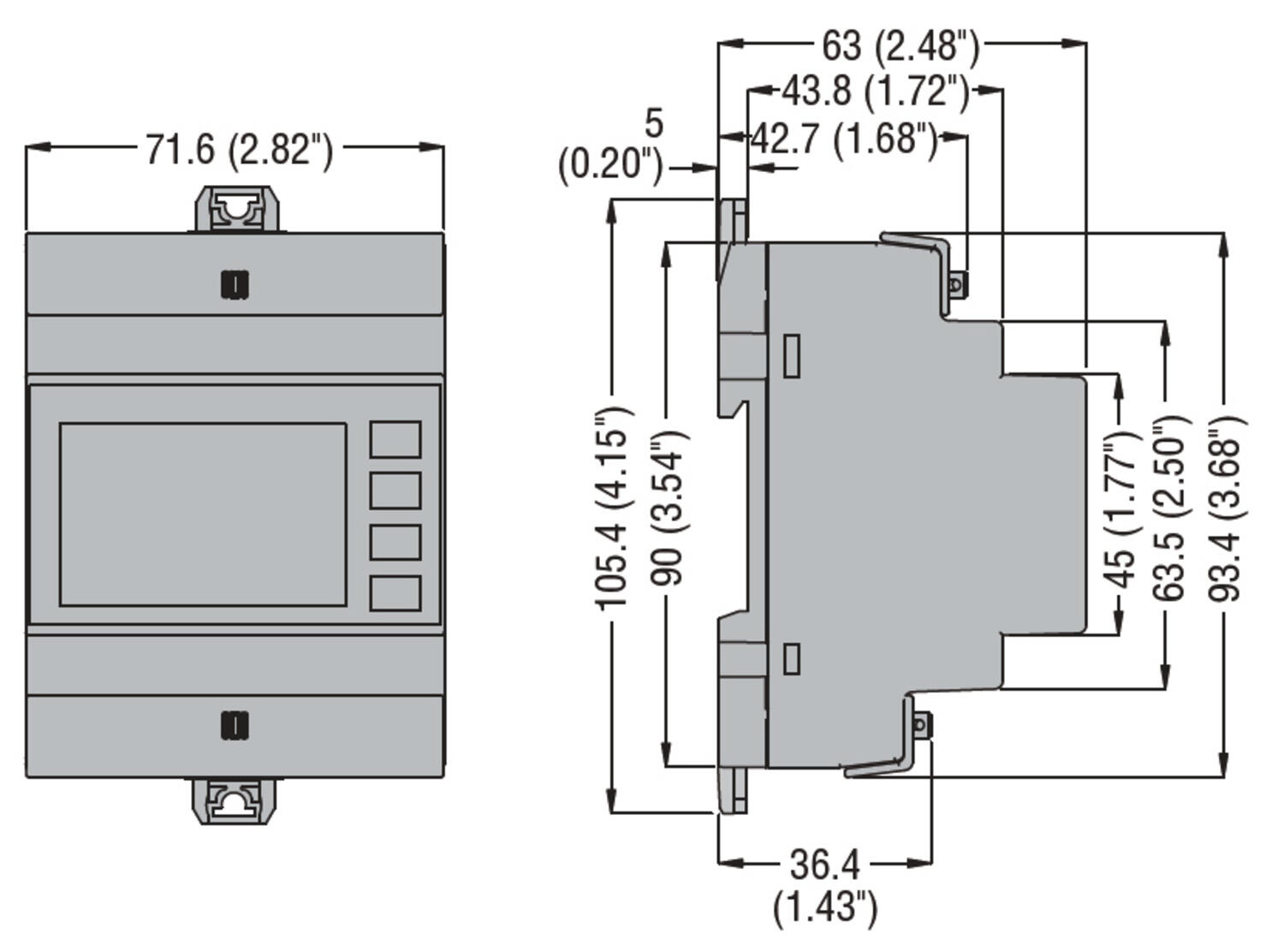

- Bredde kun 72 mm
- Målespenning 20-830 V AC
- 0,5 % nøyaktighet / 15" orden
Valgt variant
Tekniske data
| Effektforbruk | 0,5 W |
|---|---|
| Effektforbruk | 1,5 VA |
| Ekspanderbar | Nei |
| Frekvens maks. | 66 Hz |
| Frekvens min. | 45 Hz |
| Godkjenninger | CSA C22.2-N°14, EN61000-6-2, EN61000-6-4, EN61010-1, UL 508 |
| IP-klasse front | IP40 |
| IP-klasse tilkobling | IP20 |
| LED | Nei |
| Matespenning AC maks. | 240 V AC |
| Matespenning AC min. | 100 V AC |
| Matespenning DC maks. | 250 V DC |
| Matespenning DC min. | 110 V DC |
| Montering | DIN-skinne |
| Målenøyaktighet spenning (L-L) | ±0,5 % (80...530 V AC) |
|---|---|
| Målenøyaktighet spenning (L-N) | ±0,5 % (50...480 V AC) |
| Måleområde strøm | For 5A skala: 0,025-6A. For 1A skala: 0,025-1,2A |
| Oppbevaringstemperatur fra | -30 °C |
| Oppbevaringstemperatur til | 80 °C |
| Temperaturområde drift fra | -20 °C |
| Temperaturområde drift til | 60 °C |
| Tilkobling driftsspenning og målespenning | 6x 0,2..4 mm² |
| Tilkobling strømtransformator og utgang | 6x 0,2..2,5 mm² |
| Tiltrekkingsmoment, driftsspenning og målespenning | 0,8 |
| Tiltrekkingsmpment, strømtransformator og utgang | 0,44 |
| Type måleverdi | RMS |
| Vekt | 0,3 kg |
Produktbeskrivelse
Multiinstrument / Nettanalysator DMG100 og DMG110 er utformet for å kunne kombinere brukervennlighet med et stort antall avanserte funksjoner. Tross de små fysiske målene (kun 72 mm bredde) har disse samme ytelse som noen av de mest avanserte produktene på markedet. Displayet er enkelt og tydelig å se da det er belyst..
Stor målenøyaktighet med TRMS-verdier og mange tilgjengelige måleverdier. Se tabell.
100-240 V AC driftsspenning gjør det mulig å benytte instrumentet i applikasjoner verden over.
Navigering gjøres ved hjelp av 4 store knapper i front.
DMG110 har RS485 og via Modbus-protokoll kan man overvåke verdiene med eksempelvis Lovatos egen software, Synergy.
Tilgjengelige måleverdier:
Måleverdi | Beskrivelse |
Spenning - fase-fase | V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQV |
Spenning - fase-N | V(L1-N), V(L2-N), V(L3-N), V(L-N)EQV |
Strøm - per fase og N | I(L1), I(L2), I(L3), I(N) |
Aktiv effekt | P(L1), P(L2), P(L3), P(TOT) |
Reaktiv effekt | Q(L1), Q(L2), Q(L3), Q(TOT) |
Tilsynelatende effekt | S(L1), S(L2), S(L3), S(TOT) |
Effektfaktor | PF(L1), PF(L2), PF(L3), PF(EQ) |
Frekvens | Hz |
Det finnes også mulighet å aktivere visning av andre sider som f.eks. total overharmoniske for både spenning og strøm, asymetri, driftstid. Alarm samt grenseverdi vises om dette finnes programmert.
Innkoblingseksempel DMG 100 og DMG 110
| |
Innkobling, 3-fase med eller uten N | Innkobling, 1-fase måling |
|
|
Innkobling, 3-fase med N - måling strømtransformatorer | Innkobling, 3-fase uten N - måling med strømtransformatorer |
|
|
