Energimåling med Rogowski-spoler og integratorer

Slik fungerer det

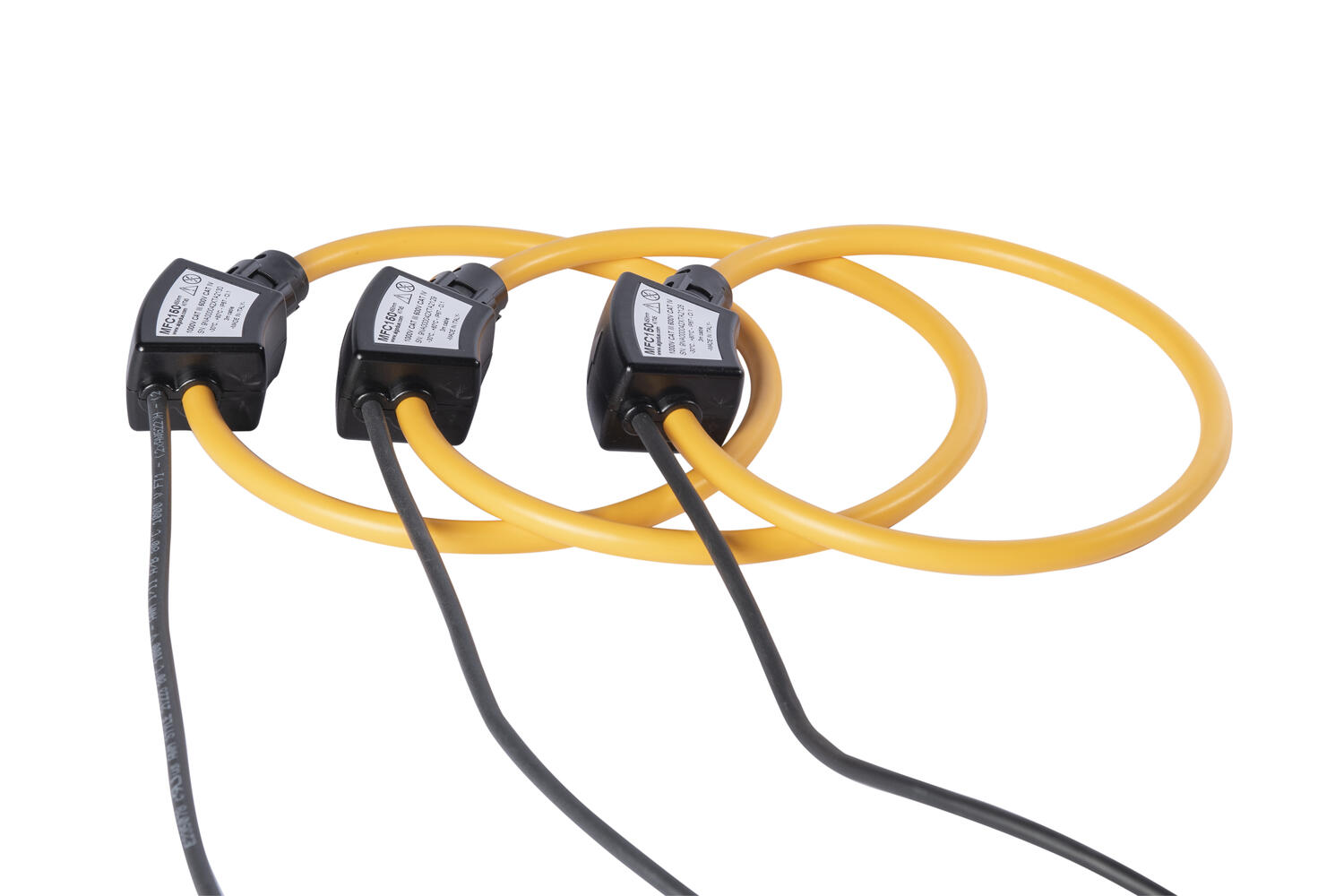

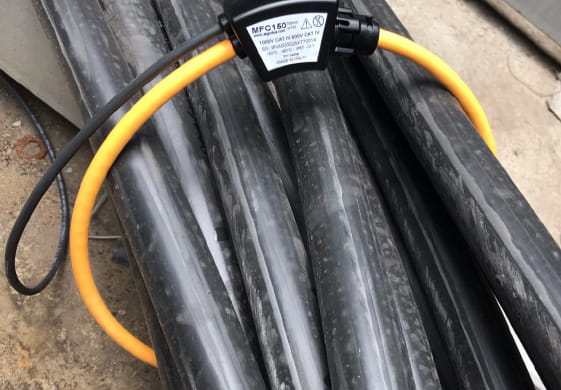

Rogowski-spoler er strømmålende komponenter som brukes sammen med en integrator for å måle vekselstrøm. Spolens fleksible konstruksjon med en myk kjerne gjør den enkel å montere rundt en leder uten å måtte bryte primærstrømmen. Dette muliggjør installasjon under spenning, noe som minimerer driftsavbrudd og forenkler montering i eksisterende anlegg.

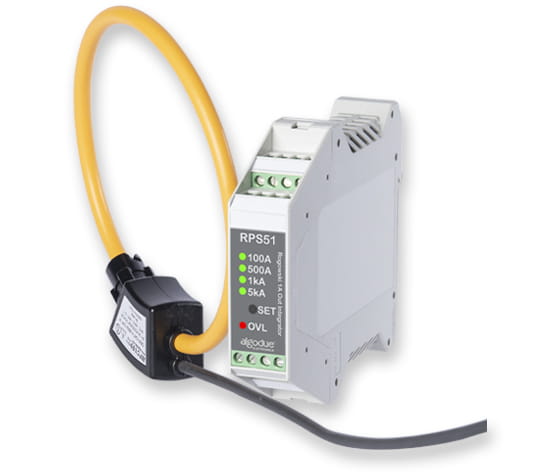

Den tilhørende integratoren, RPS51, omformer spolens lavspente signal til en standardisert sekundærstrøm på 1 A. Integratoren er enkel å konfigurere – primærstrømmen stilles inn direkte via en knapp på frontpanelet, noe som gir rask og smidig tilpasning til ulike applikasjoner.

Fordeler med denne løsningen

Systemet er utviklet for å håndtere vekselstrømmer opptil 100 kA uten risiko for overbelastning eller metning. I motsetning til tradisjonelle strømtransformatorer trenger ikke spolen dimensjoneres etter primærstrømmen, noe som forenkler både valg og bestilling av riktig produkt.

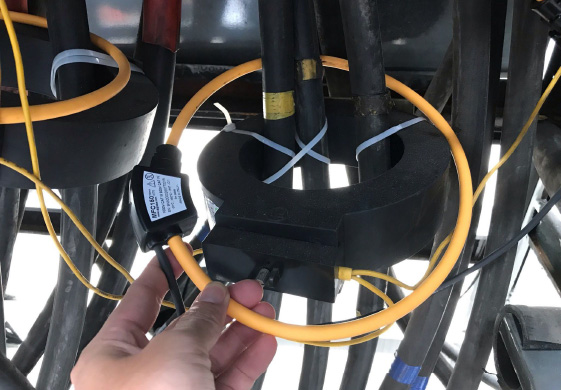

Installasjonen er ikke bare enkel, men også svært fleksibel. Spolene egner seg godt i trange rom og kan også brukes til å måle flere ledere samtidig med én og samme spole. For applikasjoner der arbeid under spenning er nødvendig (AMS), finnes det i tillegg varianter med magnetfeste som gjør det mulig å montere spolen ved hjelp av isolerstang.

Presise måleverdier i alle installasjoner

Algodues Rogowski-spoler produseres i Europa og oppfyller bransjens høyeste nøyaktighetsklasse, 0,5 A1 i henhold til IEC 61869-10. Målenøyaktigheten påvirkes av lederens plassering i spolen, og best resultat oppnås når lederen er sentrert. Spolen oppfyller imidlertid alltid nøyaktighetsklasse 0,5 A1 uansett hvor lederen er plassert, noe som gir pålitelig og stabil måling i alle typer installasjoner.

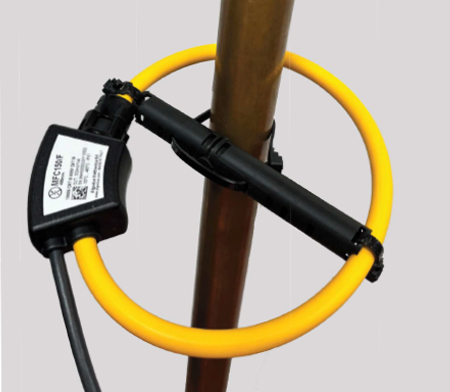

For applikasjoner der maksimal nøyaktighet er avgjørende, finnes det et monteringssett som både forenkler sentreringen av lederen og øker nøyaktigheten til 0,2 %.

For å sikre spesifisert målenøyaktighet er det viktig at jordtilkoblingen (G-kontakten) på integratoren er riktig koblet.

Tilpasningsdyktige varianter for ulike behov

Rogowski-spolene finnes i flere lengder og dimensjoner for å passe ulike installasjoner:

• Spolelengder: 250 – 3000 mm
• Innerdiameter: 50 – 940 mm
• Kabellengder: 3 meter som standard. Finnes også i 5, 7, 10 og 15 meter som bestillingsvare.

Ferdige Smartkits – Plug & Play

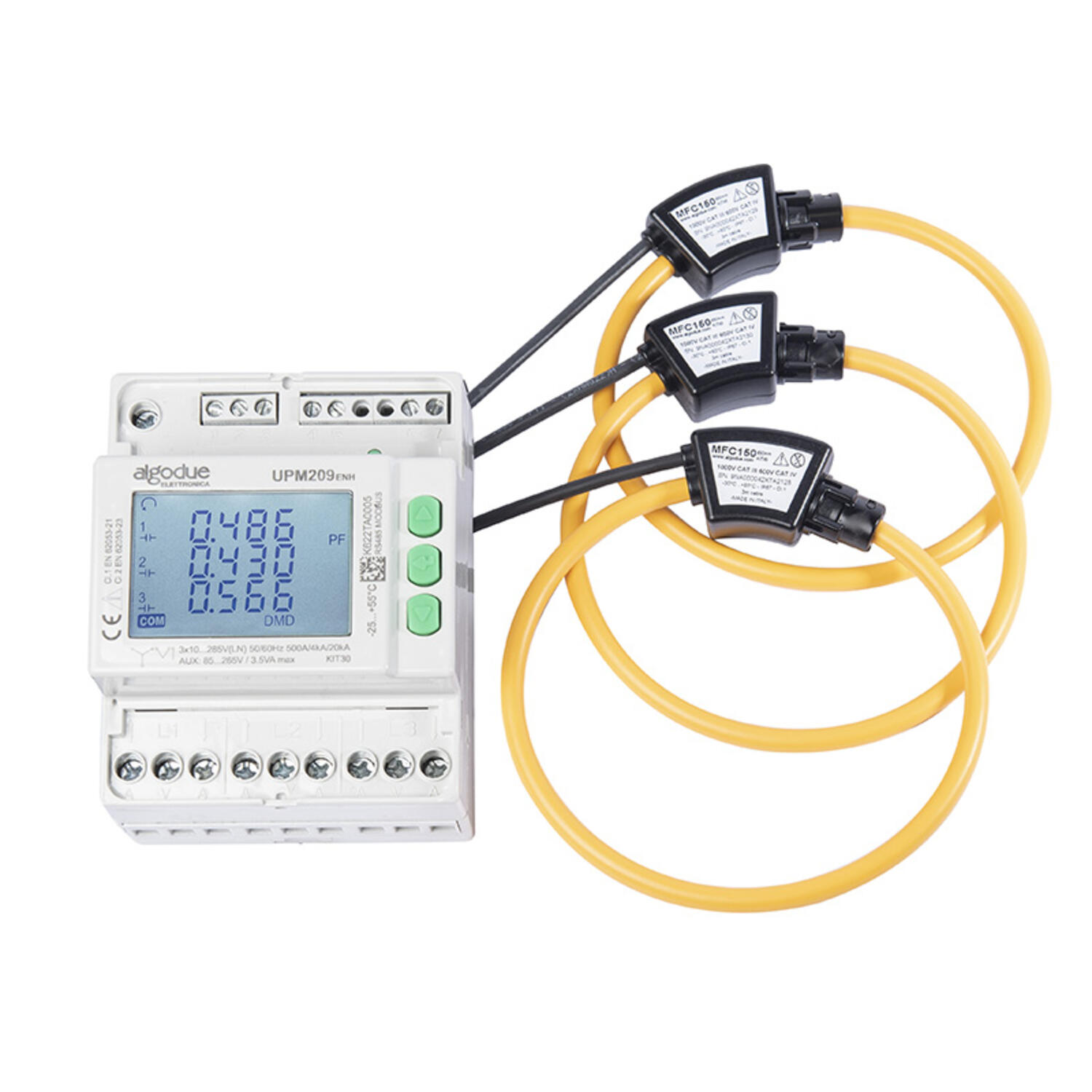

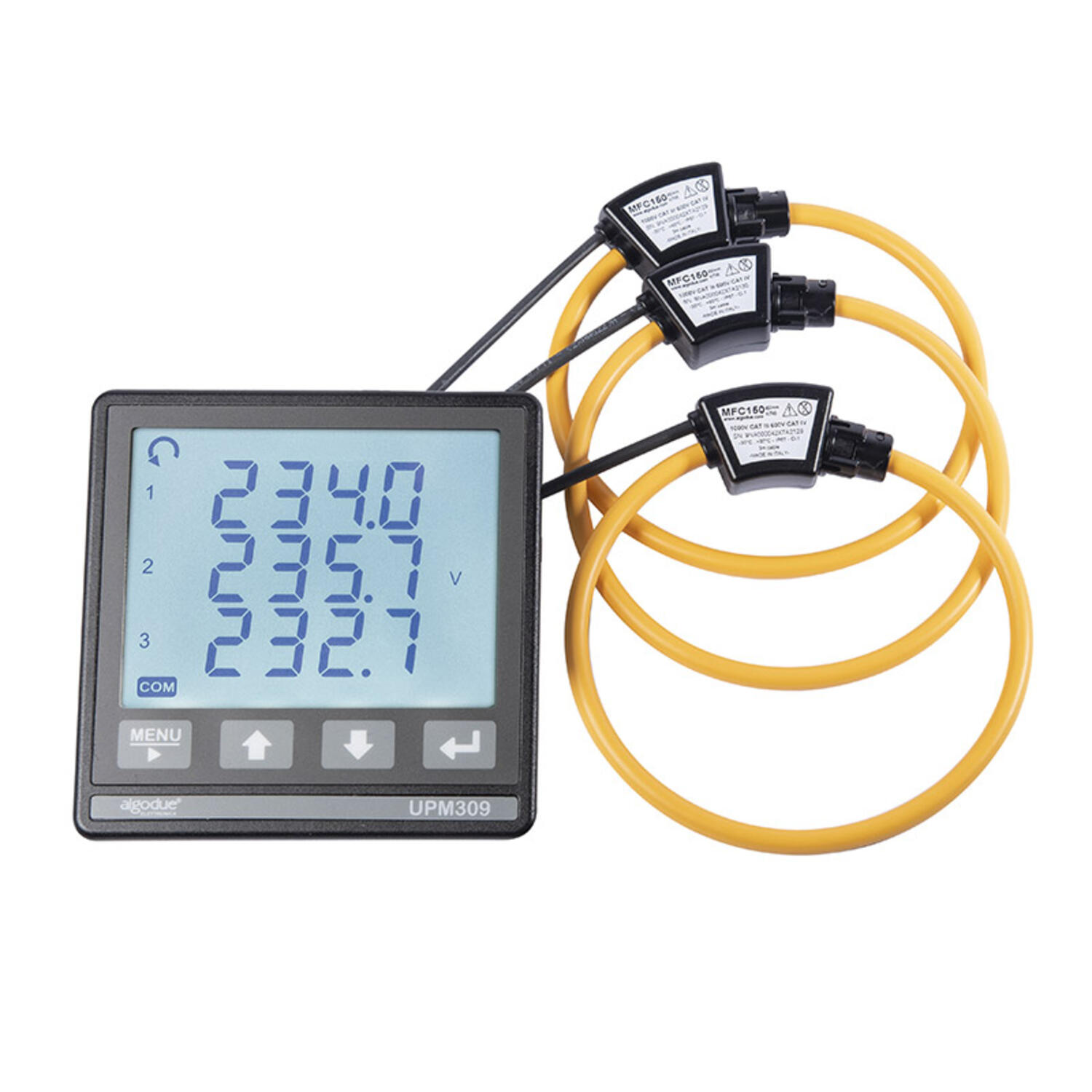

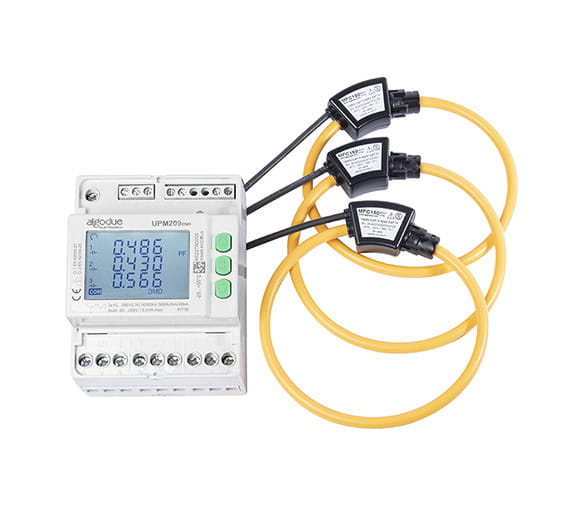

For nyinstallasjoner finnes MID-godkjente Smartkits der både nettanalysator og Rogowski-spoler i ønsket lengde inngår. I disse systemene kobles spolene direkte til analysatoren, noe som betyr at det ikke er behov for en separat integrator. Analysatorene er tilgjengelige for både DIN- og panelmontering og leveres med innebygde kommunikasjonsgrensesnitt for Ethernet (Modbus TCP) og RS485 (Modbus RTU). Ethernet-variantene har i tillegg en innebygd webserver som gjør det enkelt å lese av data og logger via nettverket.

Tre strømområder er tilgjengelige:

• 500 A
• 4000 A
• 20000 A

Fire spolelengder med innvendig diameter:

• 7 cm
• 13 cm
• 21 cm
• 27 cm

Analysatorene kan selvfølgelig også brukes sammen med tradisjonelle strømtransformatorer.
