Lær deg mer om Solid State-Releer

Solid state-releer, også kalt statiske releer, er en smart og bærekraftig løsning for styring av kraftkretser som varmelaster, motorer eller belysning. Ved bruk av halvlederteknologi elimineres slitasje fra bevegelige deler, noe som gir en rekke fordeler som lang levetid, rask styring og lydløs drift.

Kunnskap

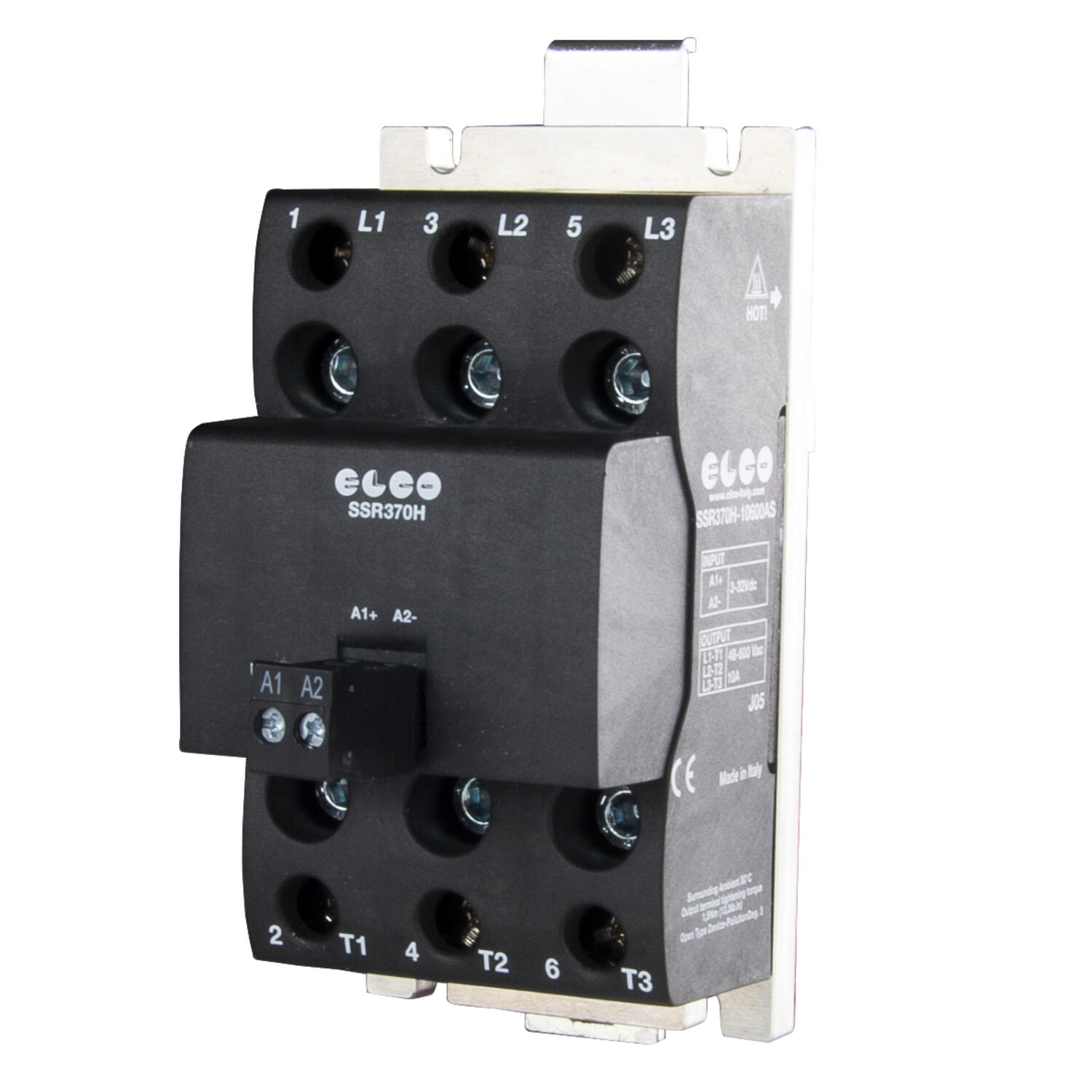

FORDELER MED SOLID STATE-RELEER

Et solid state-relé, også kalt et statisk relé, er en halvleder som styrer en kraftkrets, som for eksempel en varmelast, motor eller belysning, ved hjelp av et lite styresignal. Releet fungerer i prinsippet som et vanlig rele eller kontaktor, men har ingen bevegelige deler som slites verken elektrisk eller mekanisk.

Dette gir flere fordeler:

Lang levetid
Tåler raske til- og frakoblinger
Genererer ingen forstyrrelser (ved nullspenningsstyring)
Fullstendig lydløs
Styres med et lavt signalnivå

VIKTIG Å TENKE PÅ

En ting å være oppmerksom på med denne teknologien er at den genererer varme som må ventileres bort. Vanligvis er det minste kravet å montere en vifte i elskapet, avhengig av hvor store effekter som styres, og om andre komponenter i elskapet også genererer varme.
Se informasjon om kjøling lenger ned på siden.

Solid state-releer brukes for eksempel til varmelaster som elektriske varmeelementer eller varmekabler, men kan også benyttes til enkelte motordrifter eller styring av belysning.

Når det er snakk om å styre større varmeeffekter, fra 40A og oppover, anbefaler vi i mange tilfeller å velge en tyristorstyring i stedet.

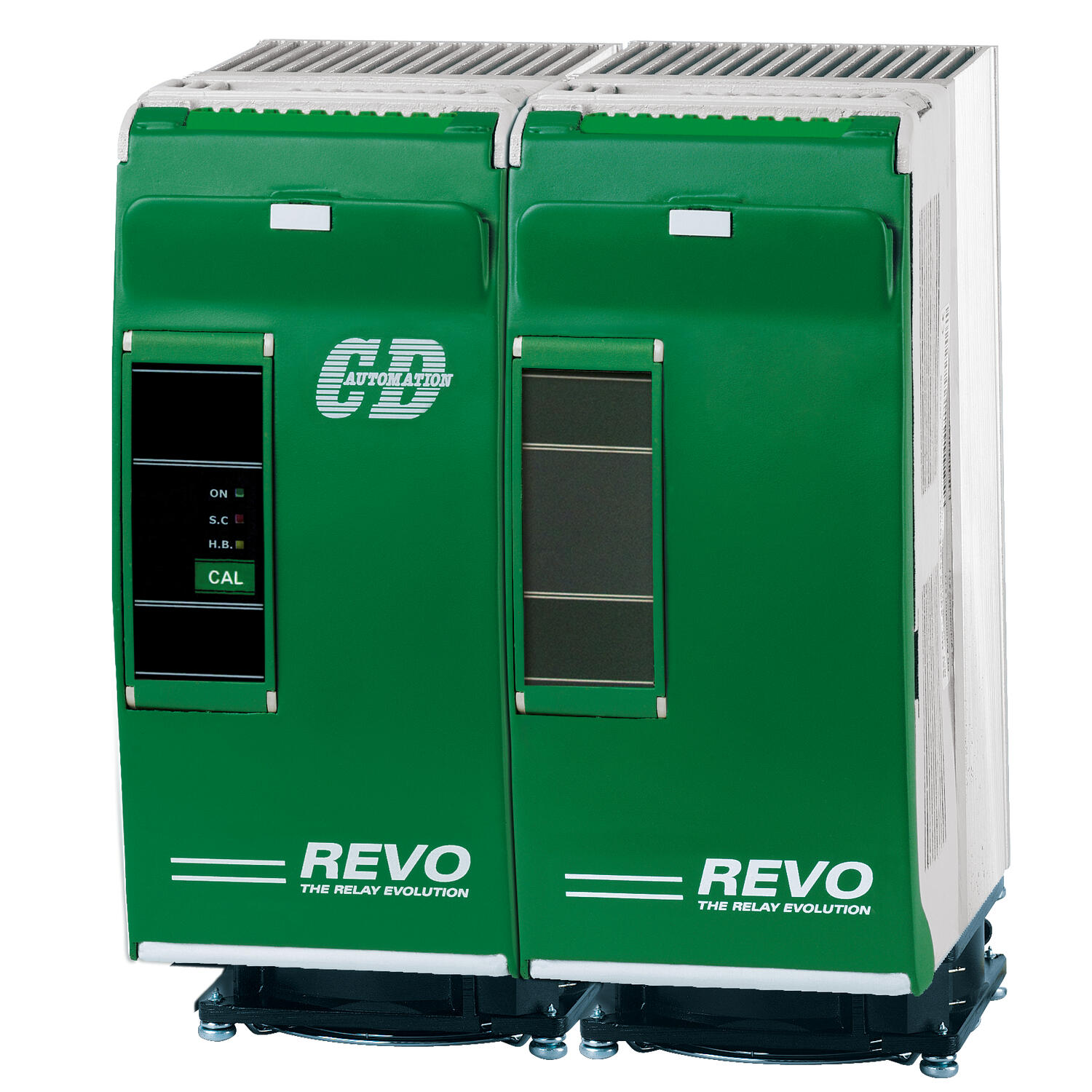

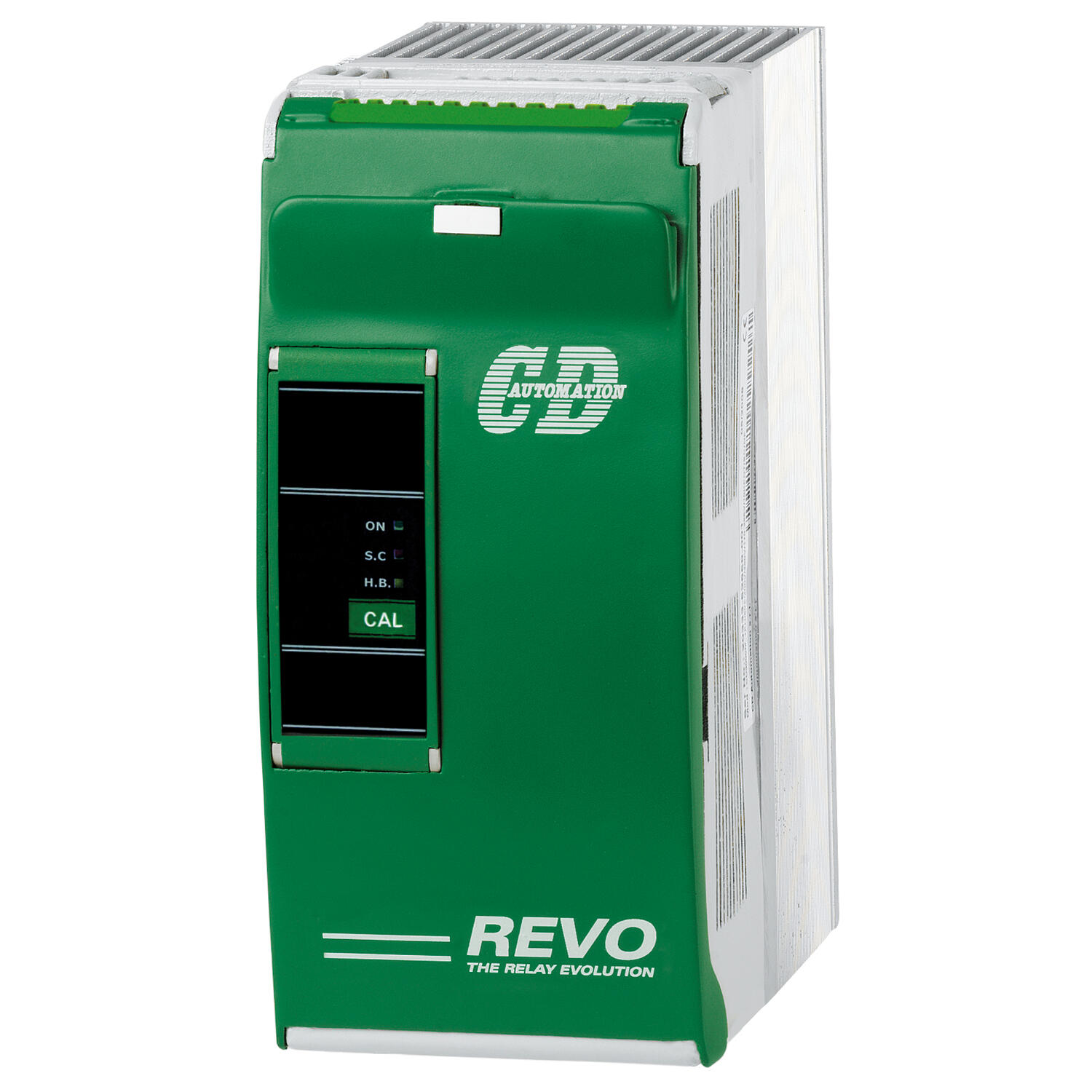

SOLID STATE-RELEER VS TYRISTORSTYRINGER

En tyristorstyring er i utgangspunktet et solid state-relé, men med flere funksjoner og ofte mer avanserte egenskaper. Den kan styres med en pulserende signal på samme måte som mindre solid state-releer, eller med en analog signal som 4–20 mA eller 0–10 V. Tyristorstyringer kan håndtere betydelig høyere effekter, med strømmer opptil 2000 A – vanligvis ligger bruksområdet mellom 60 og 500 A.
De leveres med ulike tilleggsfunksjoner som alarmreleer, kommunikasjon, innebygde sikringer og vifter, for å nevne noe.

HALVLEDERTEKNOLOGIEN – HVORDAN FUNGERER DEN?

Ved varmeregulering skjer til- og frakobling ved nullspenningsgjennomgang, altså når sinuskurven passerer nullpunktet. Dette forhindrer at selve releet genererer forstyrrelser som kan påvirke andre enheter i omgivelsene. I engelske datablad omtales denne teknologien som ”zero cross”. Som alternativ til nullspenningsstyring har enkelte modeller en direkte styrt variant (engelsk: "random" eller "instantaneous"), hvor tilkobling skjer umiddelbart, uavhengig av hvor spenningen befinner seg på sinuskurven. Denne teknologien skaper derimot mer forstyrrelser i omgivelsene og må noen ganger suppleres med tilpassede nettfilter.

Enkelt forklart kan du velge:

Nullspenningsstyrte releer for resistive varmelaster
Direktestyrte releer for induktive laster som magnetspoler, transformatorer og motorer

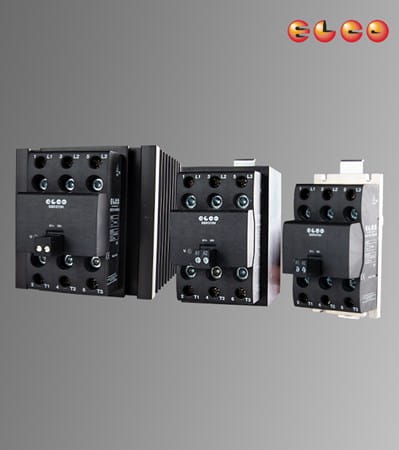

KJØLING AV SOLID STATE-RELEER

I motsetning til vanlige releer eller kontaktorer har halvlederen i statiske releer et spenningsfall som skaper varmeutvikling i releet. Ved laster høyere enn noen få ampere må varmen ledes bort ved hjelp av en kjøleribbe. Ved høyere effekter kan det også være nødvendig å tilføre avkjølt luft.

Flere rele-serier har integrerte kjøleelementer, som i de fleste tilfeller er det beste produktvalget. Disse kjøleelementene er fabrikkmontert og optimert for releets merkestrøm.

Våre tyristorstyringer leveres alltid med kjøleribber, og de større modellene har også forhåndsmonterte vifter som effektivt fjerner oppvarmet luft fra kjøleelementene.

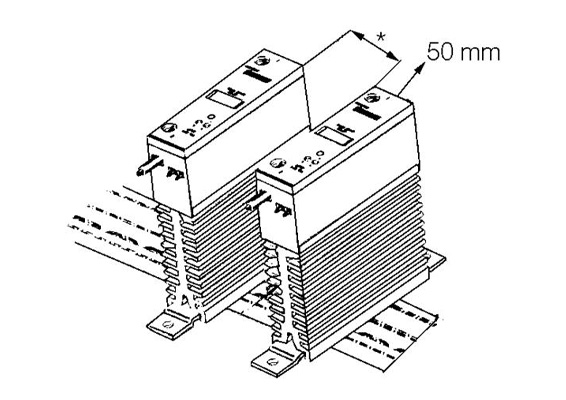

OBS! Vi anbefaler cirka én relébredde mellom flere releer, samt minst 50 mm klaring over og under hvert relé for å sikre tilstrekkelig luftstrøm rundt kjøleelementene. (Se skisse). Det er SVÆRT VIKTIG at elskapet har god ventilasjon. Ofte er det nødvendig å bruke en vifte, eller ved høyere effekter, et kjøleaggregat. Det avgjørende er at oppvarmet luft byttes ut for å unngå at halvlederen i releet blir overopphetet og eldes for tidlig.
Se den respektive produktsiden for mer detaljert informasjon om de ulike releene.
