Kompakte 3-fase SSR releer fra ELCO

Serie SSR370H er Elcos siste serie 3-fase solid state releer for styring av varmelaster opp til 40 A. Releet kommer i tre størrelser og dekker de fleste applikasjoner.

FULLT AV SMARTE FUNKSJONER

Elcos 3-fase releer kommer med masse smarte funksjoner. Blant annet nullvoltgjennomgang (zero cross), noe som gjør at releet ikke gir fra seg noe støy til omgivelsene. En annen funksjon er den integrerte kjøleribben med DIN-skinnefeste som gjør at releet på en best mulig måte kan lede bort varmen som skapes. Styresignalet kobles enkelt inn på den pluggbare tilkoblingen på toppen av releet for å gjøre det lettere ved montering og service. Lastspenningen for serie SSR370H er 48-600 V AC og styresignalet er 4-32 V DC eller 90-280 V AC avhengig av modell.

Produktnyheter

2-FASE STYRT MODELL

Denne serie releer kan fås i en 2-fase styrt modell med de samme fysiske størrelse som 3-fase modellen. 2-fase varianten tilkobles alle tre fasene, men skiller seg ut ved at midtfasen går rett igjennom releer uten å styres. Dette gjør at releet klarer en høyere strøm og finnes i strømstørrelsene 15A, 30A, 35A og 60A.

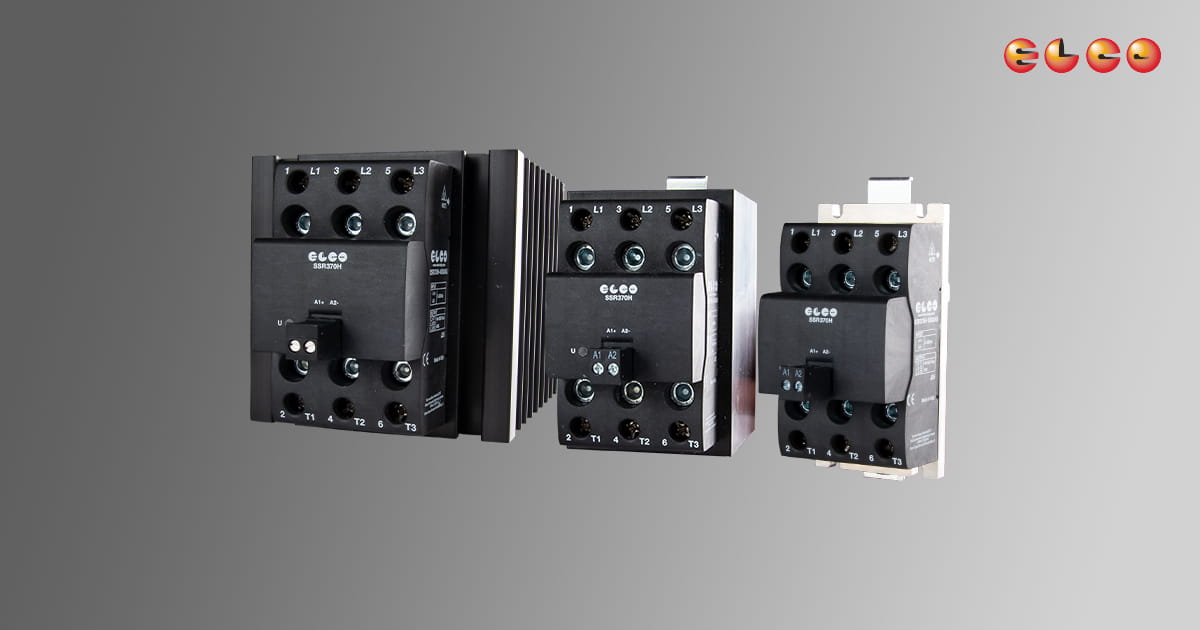

FINNES I TRE ULIKE STØRRELSER

10A, 54 mm bredde

25A, 65 mm bredde

40A, 100 mm bredde

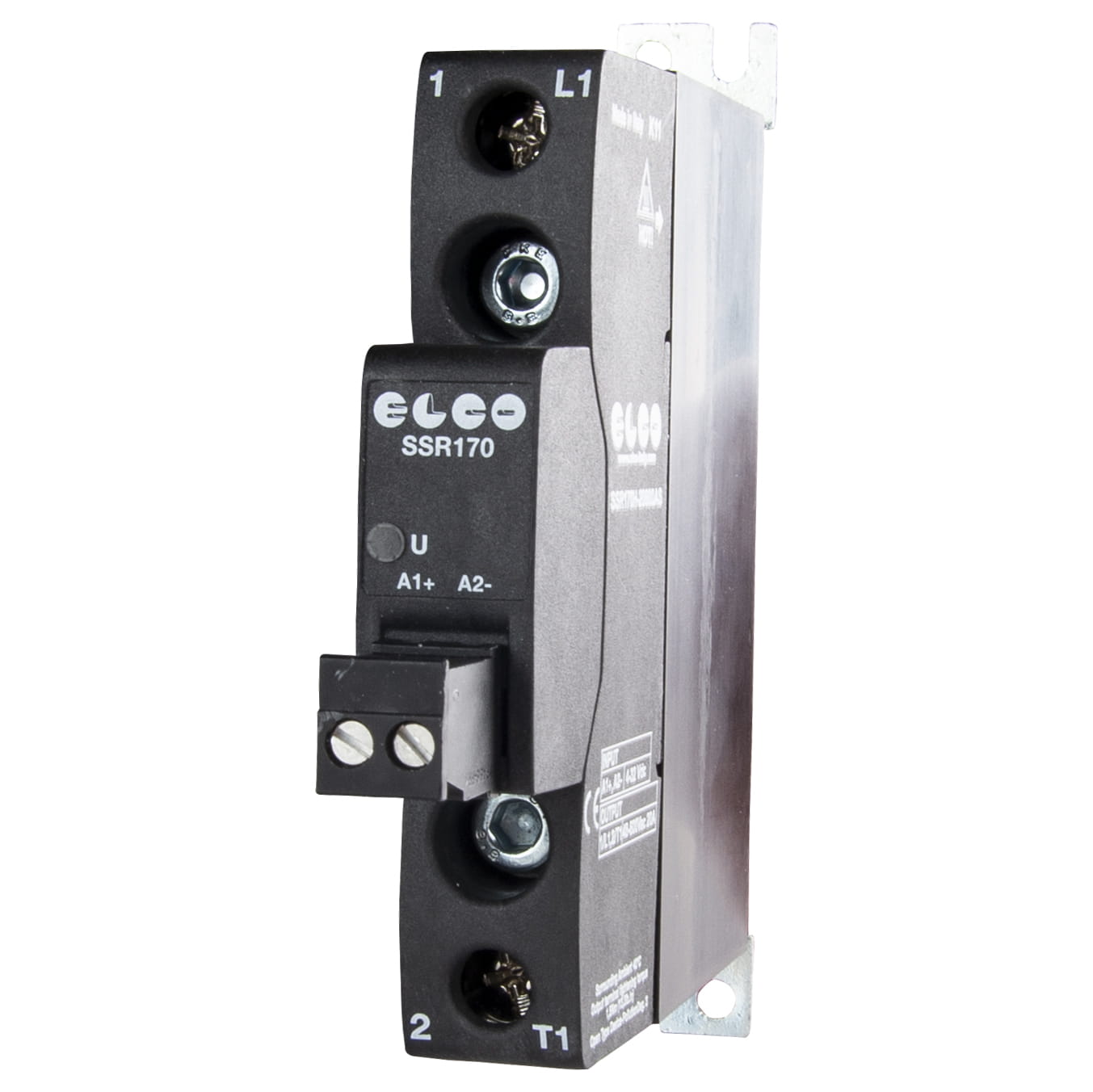

1-FASE STYRT SERIE – KUN 17,5 MM BREDDE

Elco har også en nyutviklet serie 1-fase releer (SSR170H) som med sitt smale design kun bygger 17,5 mm i bredden. Denne serie er kontaktorkoblet noe som betyr at lasten kobles på samme måte som på en kontaktor. Det vil si, lastkablingen går inn på oversiden og ut på nedsiden. Releet har også innebygget overspenningsbeskyttelse som beskytter mot spenningsspiker som kan oppstå på el-nettet og styresignalet kobles enkelt inn på den pluggbare tilkoblingen på toppen av releet.
