WEFORMA
Serie WM-VD
Dobbeltvirkende
Brukes for å stabilisere hastigheten til, for eksempel, en pneumatisk sylinder. Oljebremsen gir en nøyaktig kontroll av hastigheten. Brukes, for eksempel, i materialbehandling hvor en kontrollert og nøyaktig hastighet er et krav. Justering av trykk- og drakraft gjøres ved hjelp av en separat skrue på sylinderhuset.
Tekniske data
Karakteristikk |
| Justerbar lineær, dobbeltvirkende |
Materiale | Hus | Anodisert aluminium |
| Stempel | Herdet forkrommet stål |
Romtemperatur | -20 °C til +90 °C | |
Trykkraft |
| 1500 - 4000 N |
Drakraft |
| 4000 N |
Montering |
| Via gaffelfeste i huset og på stempelet |

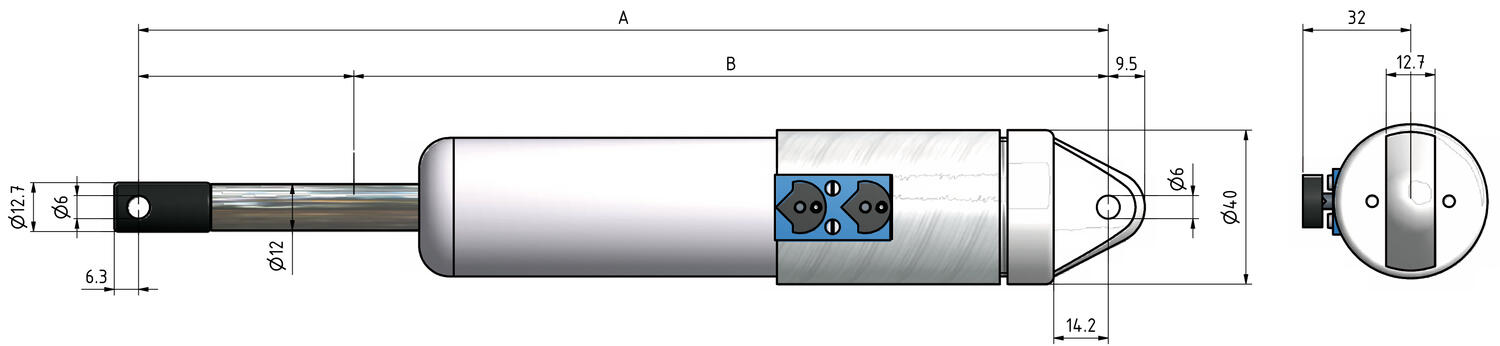

Mål

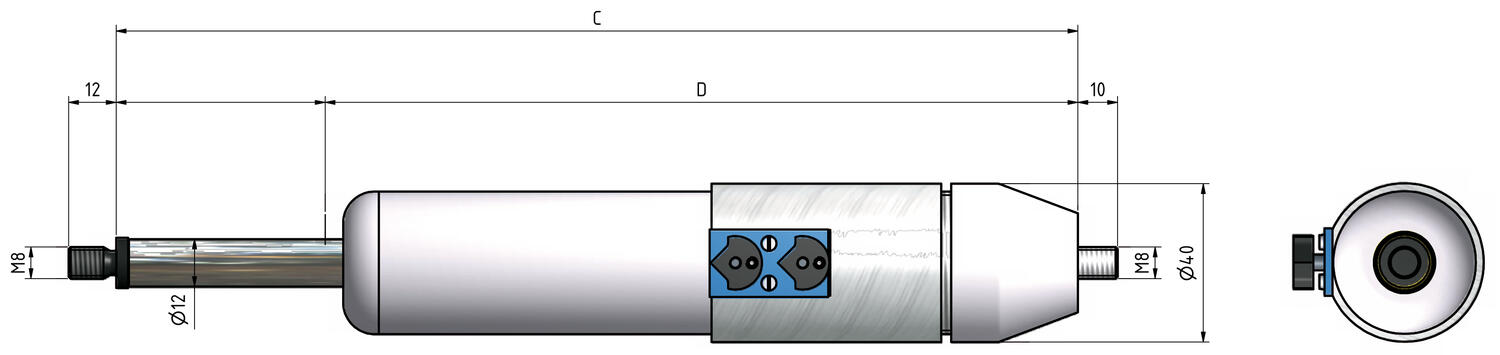

Standard | Med gjengetapp | ||
|
| ||
A | B | C | D |
mm | mm | mm | mm |
250 | 200 | 240 | 190 |
350 | 250 | 340 | 240 |
450 | 300 | 440 | 290 |
550 | 350 | 540 | 340 |
650 | 400 | 640 | 390
|
Tilbehør

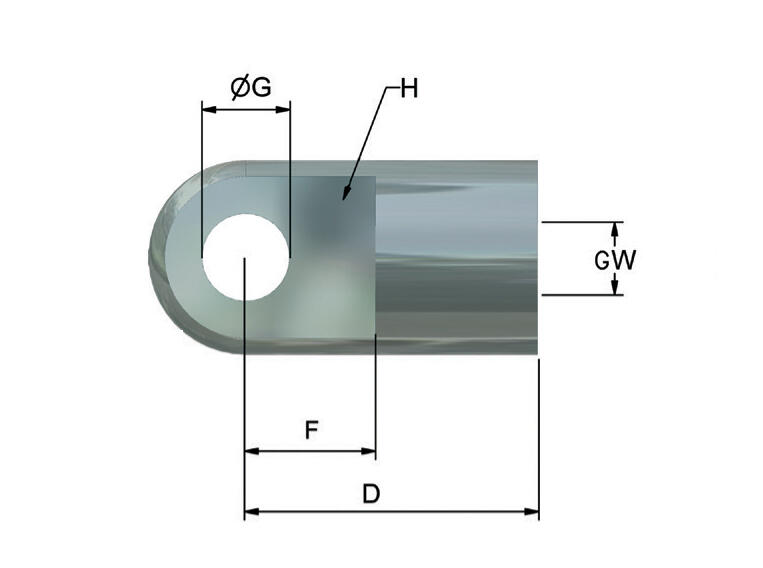

Fastøye |
|
Bestillingsnr | Modell | GW | D | F | ØG | H |
83101 | WM-ZG 1 | M5 | 16 | 12 | 6,1 | 8 |
84101 | WM-ZG 2 | M8 | 19 | 12 | 8,1 | 10 |
85101 | WM-ZG 3 | M10 | 27 | 12 | 8,1 | 10 |

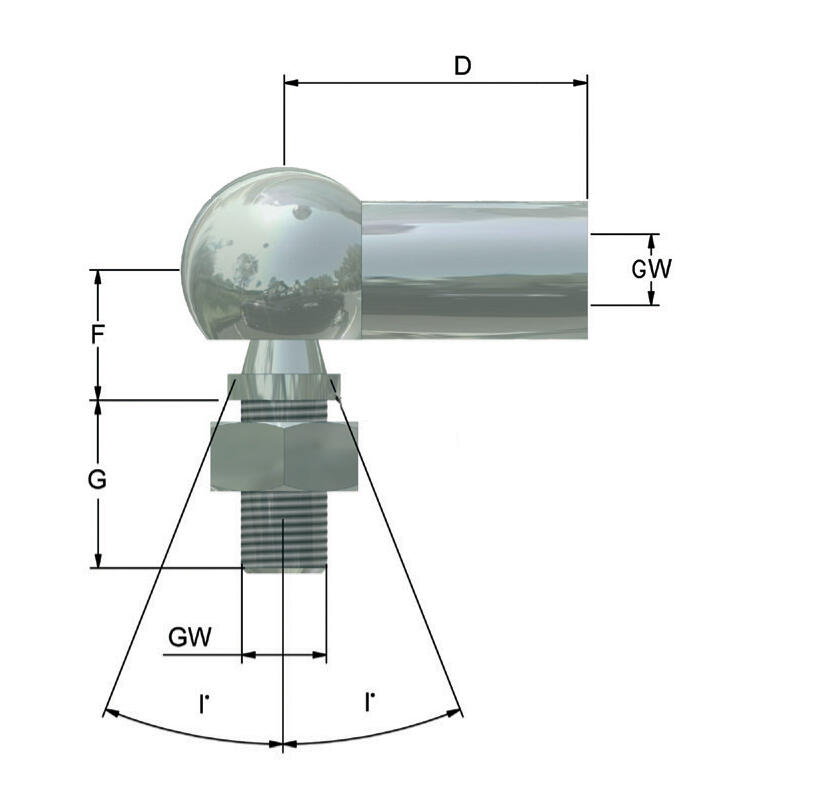

Kuleleddfeste |
|
Bestillingsnr | Modell | GW | D | F | G | I° |
83102 | WM-ZG 1 | M5 | 22 | 9 | 10 | 18 |
84102 | WM-ZG 2 | M8 | 30 | 13 | 16 | 18 |
85102 | WM-ZG 3 | M10 | 35 | 16 | 19 | 18 |
86105 | WM-ZG 5 | M16 | 45 | 20 | 28 | 18 |

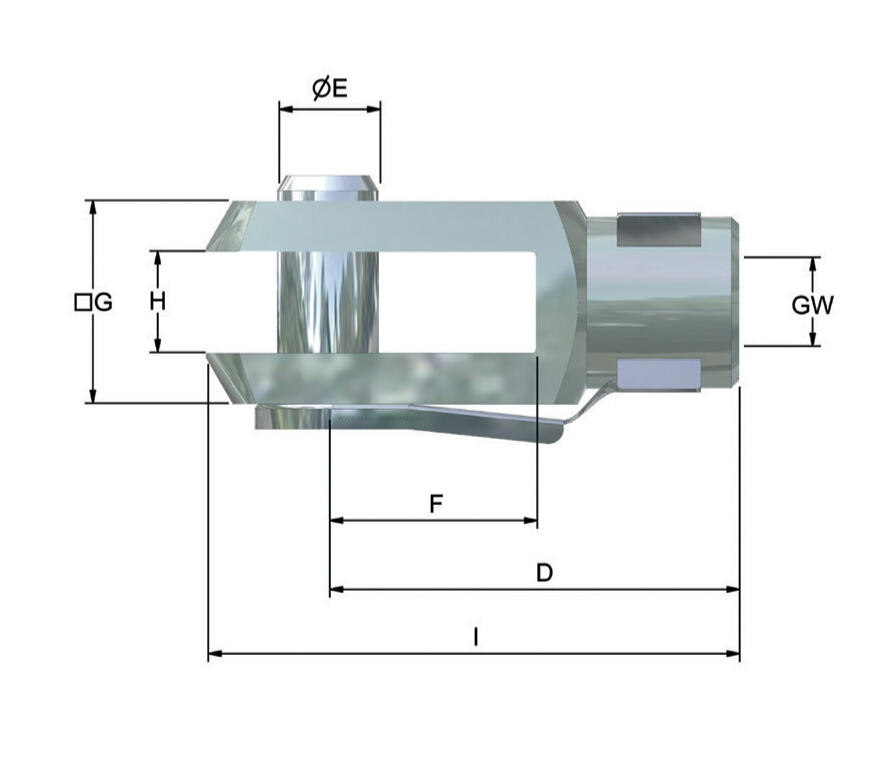

Gaffelfeste |
|
Bestillingsnr | Modell | GW | D | ØE | F | G | H | I |
83103 | WM-ZG 1 | M5 | 20 | 5 | 9 | 10 | 5 | 26 |
84103 | WM-ZG 2 | M8 | 32 | 8 | 16 | 16 | 8 | 42 |
85103 | WM-ZG 3 | M10 | 40 | 10 | 20 | 20 | 10 | 52 |
86103 | WM-ZG 5 | M16 | 64 | 16 | 32 | 32 | 16 | 83 |
87103 | WM-ZG 7 | M24X2 | 100 | 25 | 50 | 50 | 25 | 132 |

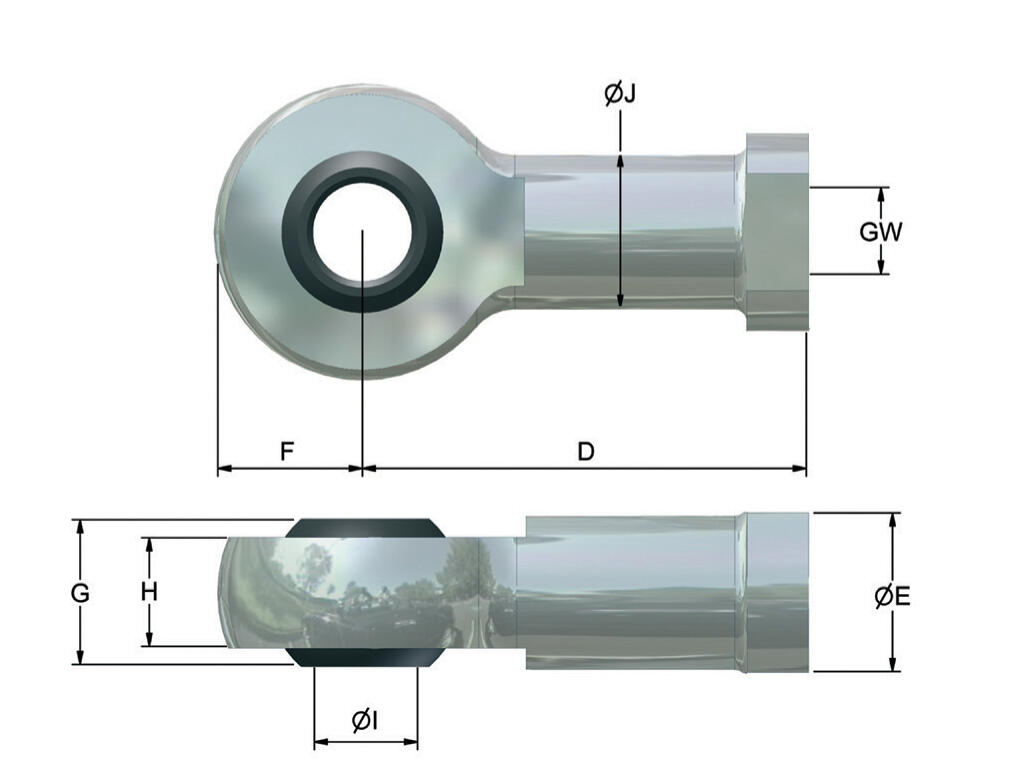

Sfærisk leddfeste |
|
Bestillingsnr | Modell | GW | D | F | G | H | ØI | ØJ |
83104 | WM-ZG 1 | M5 | 27 | 9 | 8 | 6 | 5 | 9 |
84104 | WM-ZG 2 | M8 | 36 | 12 | 12 | 9 | 8 | 12,5 |
85104 | WM-ZG 3 | M10 | 43 | 14 | 14 | 10,5 | 10 | 15 |
86104 | WM-ZG 5 | M16 | 64 | 21 | 21 | 15 | 16 | 20 |
87104 | WM-ZG 7 | M24X2 | 94 | 30 | 31 | 22 | 25 | 33,5 |
- Trykkraft / drakraft opp til 4000 N
- Justerbar hastighet
- Slaglengde opp til 250 mm
Produktbeskrivelse
Brukes for å stabilisere hastigheten til, for eksempel, en pneumatisk sylinder. Oljebremsen gir en nøyaktig kontroll av hastigheten. Brukes, for eksempel, i materialbehandling hvor en kontrollert og nøyaktig hastighet er et krav. Justering av trykk- og drakraft gjøres ved hjelp av en separat skrue på sylinderhuset.
Tekniske data
Karakteristikk |
| Justerbar lineær, dobbeltvirkende |
Materiale | Hus | Anodisert aluminium |
| Stempel | Herdet forkrommet stål |
Romtemperatur | -20 °C til +90 °C | |
Trykkraft |
| 1500 - 4000 N |
Drakraft |
| 4000 N |
Montering |
| Via gaffelfeste i huset og på stempelet |
Mål
Standard | Med gjengetapp | ||
|
| ||
A | B | C | D |
mm | mm | mm | mm |
250 | 200 | 240 | 190 |
350 | 250 | 340 | 240 |
450 | 300 | 440 | 290 |
550 | 350 | 540 | 340 |
650 | 400 | 640 | 390
|
Tilbehør
Fastøye |
|
Bestillingsnr | Modell | GW | D | F | ØG | H |
83101 | WM-ZG 1 | M5 | 16 | 12 | 6,1 | 8 |
84101 | WM-ZG 2 | M8 | 19 | 12 | 8,1 | 10 |
85101 | WM-ZG 3 | M10 | 27 | 12 | 8,1 | 10 |
Kuleleddfeste |
|
Bestillingsnr | Modell | GW | D | F | G | I° |
83102 | WM-ZG 1 | M5 | 22 | 9 | 10 | 18 |
84102 | WM-ZG 2 | M8 | 30 | 13 | 16 | 18 |
85102 | WM-ZG 3 | M10 | 35 | 16 | 19 | 18 |
86105 | WM-ZG 5 | M16 | 45 | 20 | 28 | 18 |
Gaffelfeste |
|
Bestillingsnr | Modell | GW | D | ØE | F | G | H | I |
83103 | WM-ZG 1 | M5 | 20 | 5 | 9 | 10 | 5 | 26 |
84103 | WM-ZG 2 | M8 | 32 | 8 | 16 | 16 | 8 | 42 |
85103 | WM-ZG 3 | M10 | 40 | 10 | 20 | 20 | 10 | 52 |
86103 | WM-ZG 5 | M16 | 64 | 16 | 32 | 32 | 16 | 83 |
87103 | WM-ZG 7 | M24X2 | 100 | 25 | 50 | 50 | 25 | 132 |
Sfærisk leddfeste |
|
Bestillingsnr | Modell | GW | D | F | G | H | ØI | ØJ |
83104 | WM-ZG 1 | M5 | 27 | 9 | 8 | 6 | 5 | 9 |
84104 | WM-ZG 2 | M8 | 36 | 12 | 12 | 9 | 8 | 12,5 |
85104 | WM-ZG 3 | M10 | 43 | 14 | 14 | 10,5 | 10 | 15 |
86104 | WM-ZG 5 | M16 | 64 | 21 | 21 | 15 | 16 | 20 |
87104 | WM-ZG 7 | M24X2 | 94 | 30 | 31 | 22 | 25 | 33,5 |
