WEFORMA
Serie WM-V
Enkeltvirkende
Brukes for å stabilisere hastigheten til, for eksempel, en pneumatisk sylinder. Oljebremsen gir en nøyaktig kontroll av hastigheten. Brukes, for eksempel, i materialbehandling hvor en kontrollert og nøyaktig hastighet er nødvendig. Justering gjøres med skrue i bunnen. Stempelstang retur via innebygd fjær.
Tekniske data
Karakteristikk |
| Justerbar lineær |
|
Materiale | Hus | Stål, Svart krom |
|
| Stempel | Herdet rustfritt stål |
|
Romtemperatur | -20 °C -til +90 °C |
| |
Anslagshastighet | -1 | 12 - 40 m/min |
|
| -2 | 0,015 - 15 m/min |
|
Kraft returfjær, min./maks. | V 10-V 20 | 12 N/28 N | |
|
| V 30-V 50 | 15 N/32 N |
|
| V 60-V 70 | 16 N/40 N |
Montering |
| Rektangulærflens (På forespørsel: Gjenget hus M24x1,5, lengde 40 mm) | |

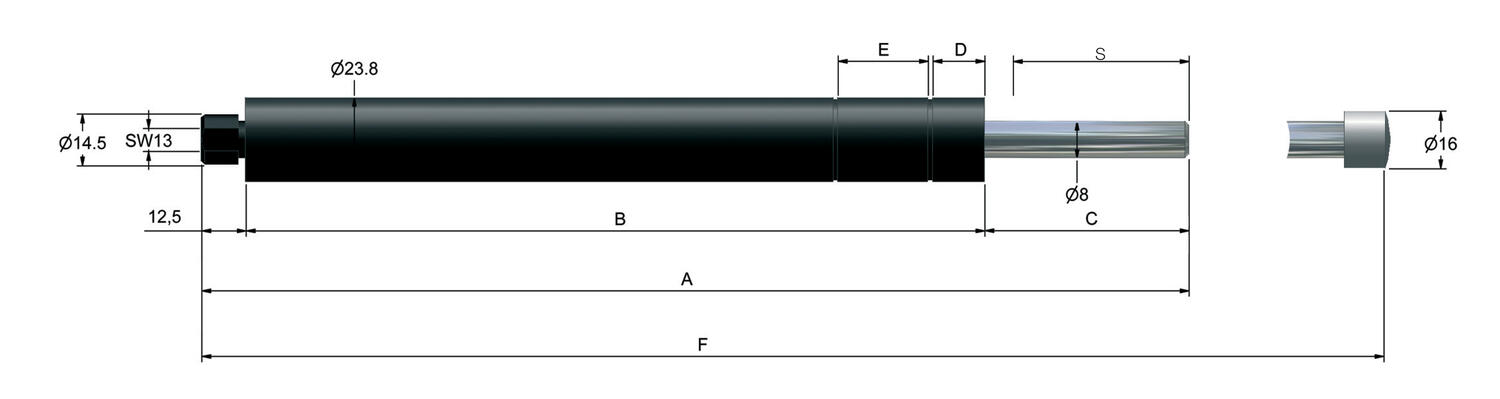

Mål
|
Model |
|
|
|
|
|
|
|
S | A | B | C | D | E | F | T |
| mm | mm | mm | mm | mm | mm | mm |
WM-V 10 | 161 | 128 | 21 | 21,5 | 25,4 | 166 | 32 |
WM-V 20 | 202 | 157 | 33 | 19,1 | 25,4 | 207 | 32 |
WM-V 30 | 278 | 208 | 58 | 14,6 | 25,4 | 283 | 32 |
WM-V 40 | 351 | 256 | 83 | 14,6 | 25,4 | 356 | 51 |
WM-V 50 | 417 | 298 | 106 | 14,6 | 25,4 | 422 | 51 |
WM-V 60 | 524 | 380 | 131 | 14,6 | 25,4 | 529 | 51 |
WM-V 70 | 584 | 415 | 156 | 14,6 | 25,4 | 589 | 51 |
Tilbehør

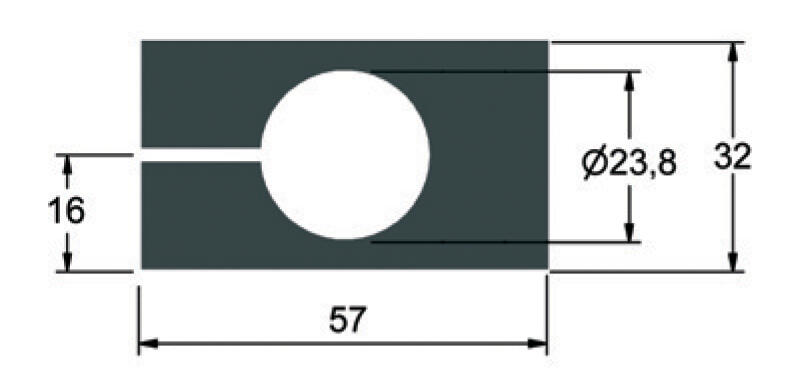

Rektangulærflens |
|
Bestillingsnummer | Beskrivelse | |
V 10-V 30 | V 40-V 70 |
|
W82013 | W82043 | Rektangulærflens |
- Trykkraft opp til 3700 N
- Juterbar hastighet
- Slaglengde opp til 150 mm
Produktbeskrivelse
Brukes for å stabilisere hastigheten til, for eksempel, en pneumatisk sylinder. Oljebremsen gir en nøyaktig kontroll av hastigheten. Brukes, for eksempel, i materialbehandling hvor en kontrollert og nøyaktig hastighet er nødvendig. Justering gjøres med skrue i bunnen. Stempelstang retur via innebygd fjær.
Tekniske data
Karakteristikk |
| Justerbar lineær |
|
Materiale | Hus | Stål, Svart krom |
|
| Stempel | Herdet rustfritt stål |
|
Romtemperatur | -20 °C -til +90 °C |
| |
Anslagshastighet | -1 | 12 - 40 m/min |
|
| -2 | 0,015 - 15 m/min |
|
Kraft returfjær, min./maks. | V 10-V 20 | 12 N/28 N | |
|
| V 30-V 50 | 15 N/32 N |
|
| V 60-V 70 | 16 N/40 N |
Montering |
| Rektangulærflens (På forespørsel: Gjenget hus M24x1,5, lengde 40 mm) | |
Mål
|
Model |
|
|
|
|
|
|
|
S | A | B | C | D | E | F | T |
| mm | mm | mm | mm | mm | mm | mm |
WM-V 10 | 161 | 128 | 21 | 21,5 | 25,4 | 166 | 32 |
WM-V 20 | 202 | 157 | 33 | 19,1 | 25,4 | 207 | 32 |
WM-V 30 | 278 | 208 | 58 | 14,6 | 25,4 | 283 | 32 |
WM-V 40 | 351 | 256 | 83 | 14,6 | 25,4 | 356 | 51 |
WM-V 50 | 417 | 298 | 106 | 14,6 | 25,4 | 422 | 51 |
WM-V 60 | 524 | 380 | 131 | 14,6 | 25,4 | 529 | 51 |
WM-V 70 | 584 | 415 | 156 | 14,6 | 25,4 | 589 | 51 |
Tilbehør
Rektangulærflens |
|
Bestillingsnummer | Beskrivelse | |
V 10-V 30 | V 40-V 70 |
|
W82013 | W82043 | Rektangulærflens |
