Elektroniske sikringer 1-10 A
DNV-GL godkjent
Vanlige automatsikringer som tilkobles til 12 eller 24 V DC har ofte vanskeligheter med å løse ut, spesielt ved lange kabler og tynt tverrsnitt. Selektiviteten fungerer ikke og samtlige sikringsgrupper faller innen automatsikringen løser ut på det termiske område, noe som kan ta flere minutter. Våre elektroniske sikringer løser ut sikkert også ved lange kabellengder noe som gir god selektivitet uten avbrudd på feilfrie sikringsgrupper.
-Justerbar fra 1-10 A i 1 A trinn
-Kun 8,1 mm bredde
-5 forskjellige karakteristikker (patentert)
-Alarm ved utløst sikring
-Remote stryring av/på
-Push-In tilkobling
-2 mm testutak for måling
-Tydelig laser merking
-Ny og forbedret DIN-skinne mekanisme
Tommehjul 1:
Sikringens merkestrøm stilles inn ved hjelp av et tommehjul under sikkerhetsluken. Strømmen kan innstilles fra 1 til 10 A i 1A trinn. (1 = 1 A, 2 = 2 A osv)
Tommehjul 2:

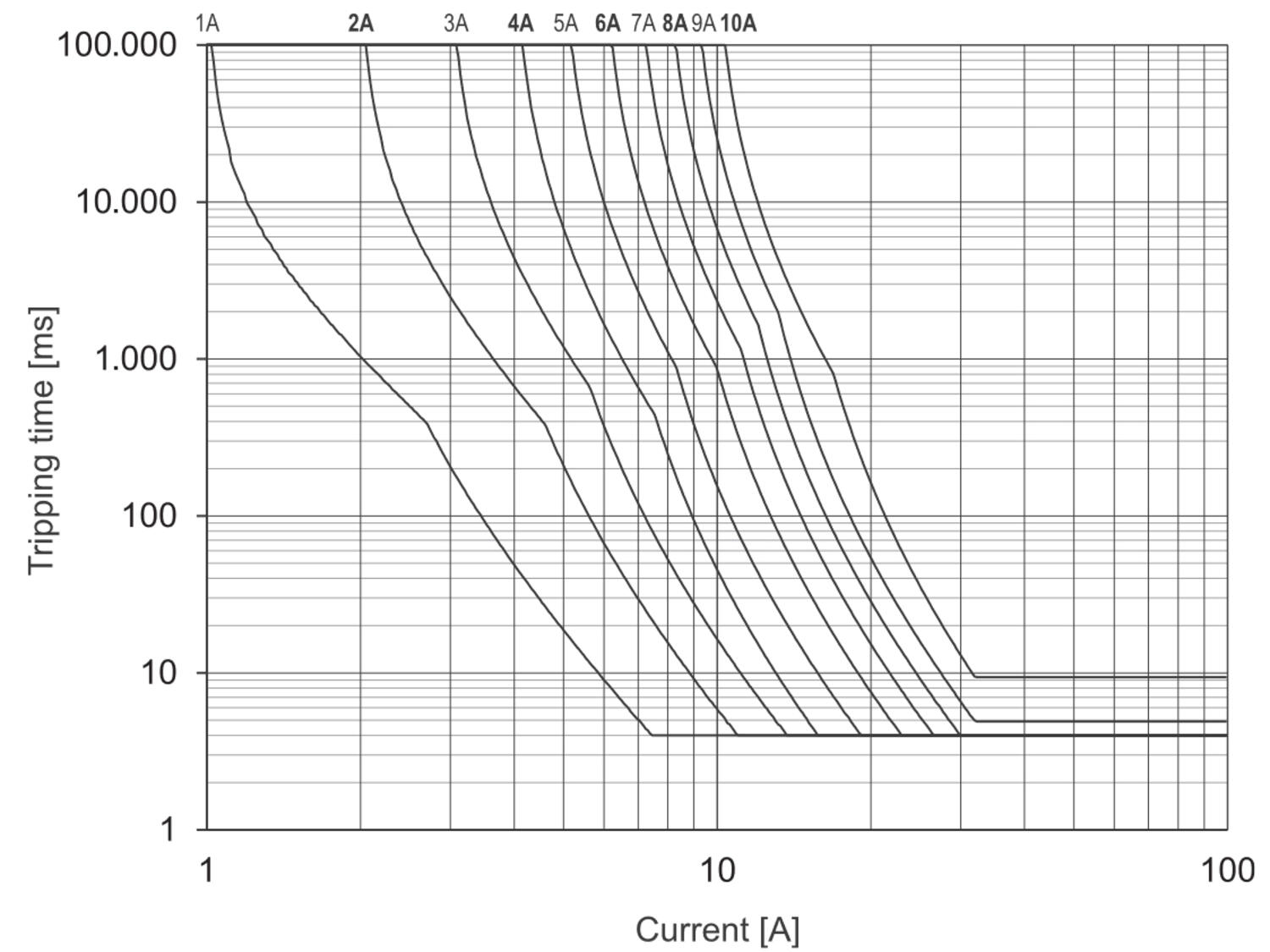

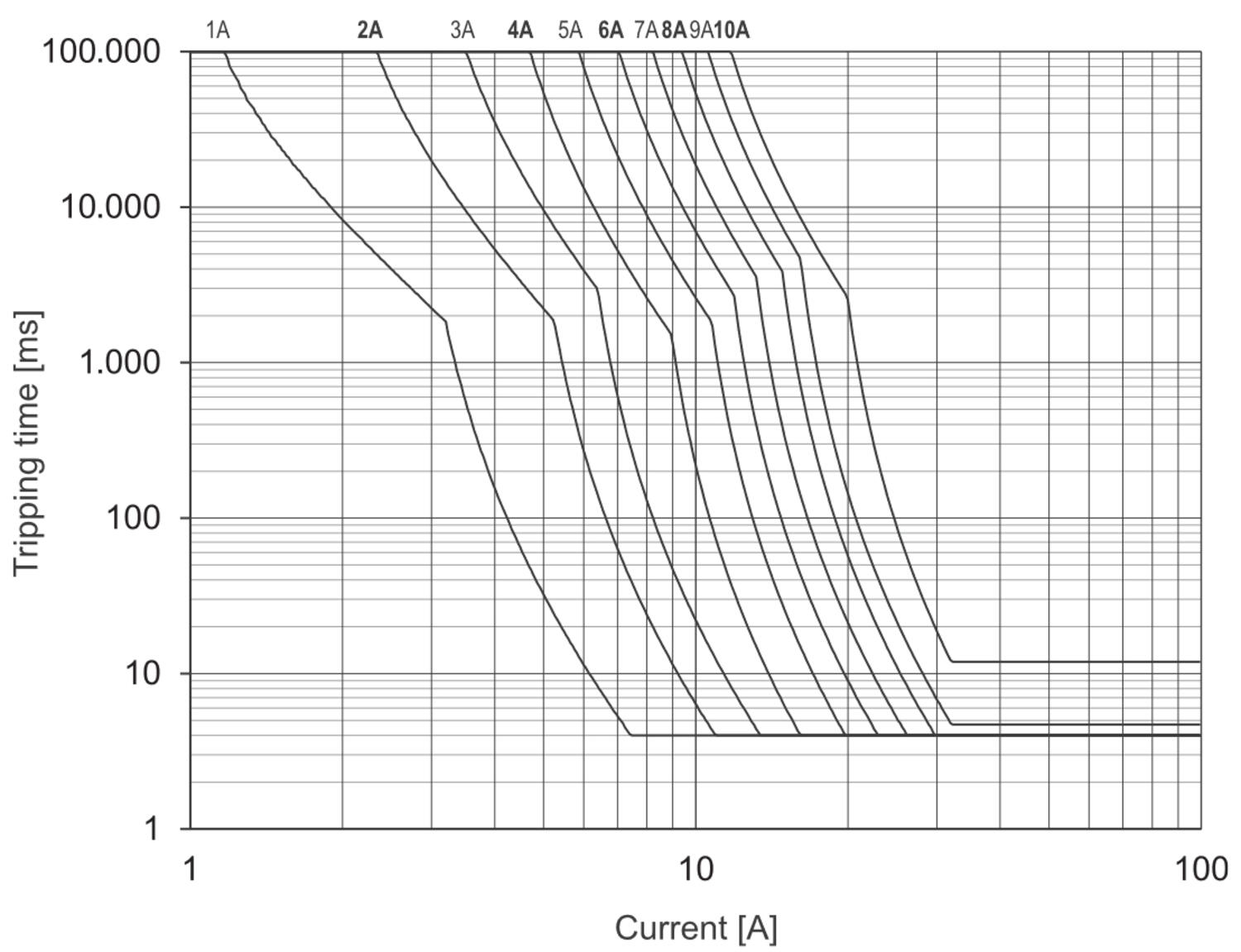

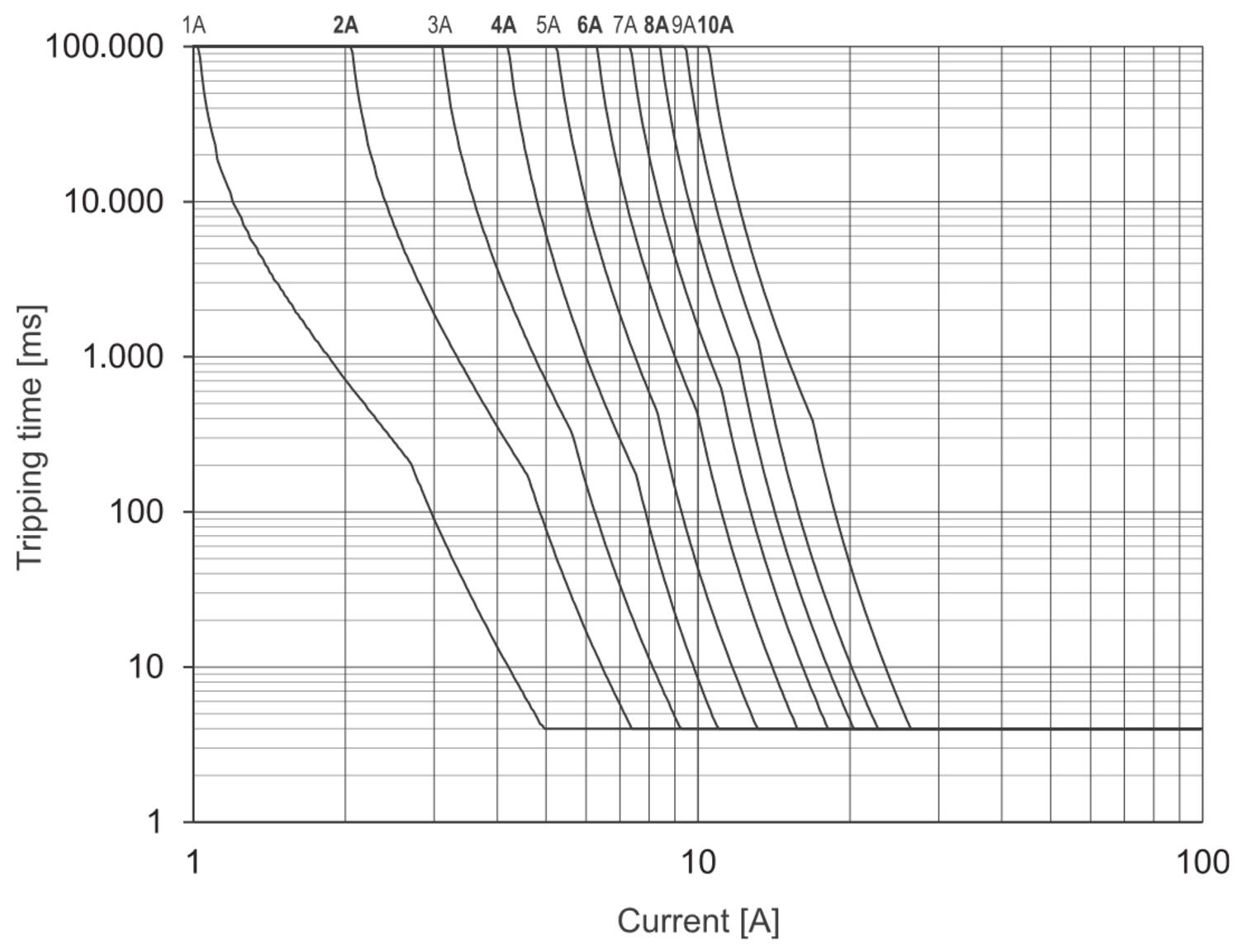

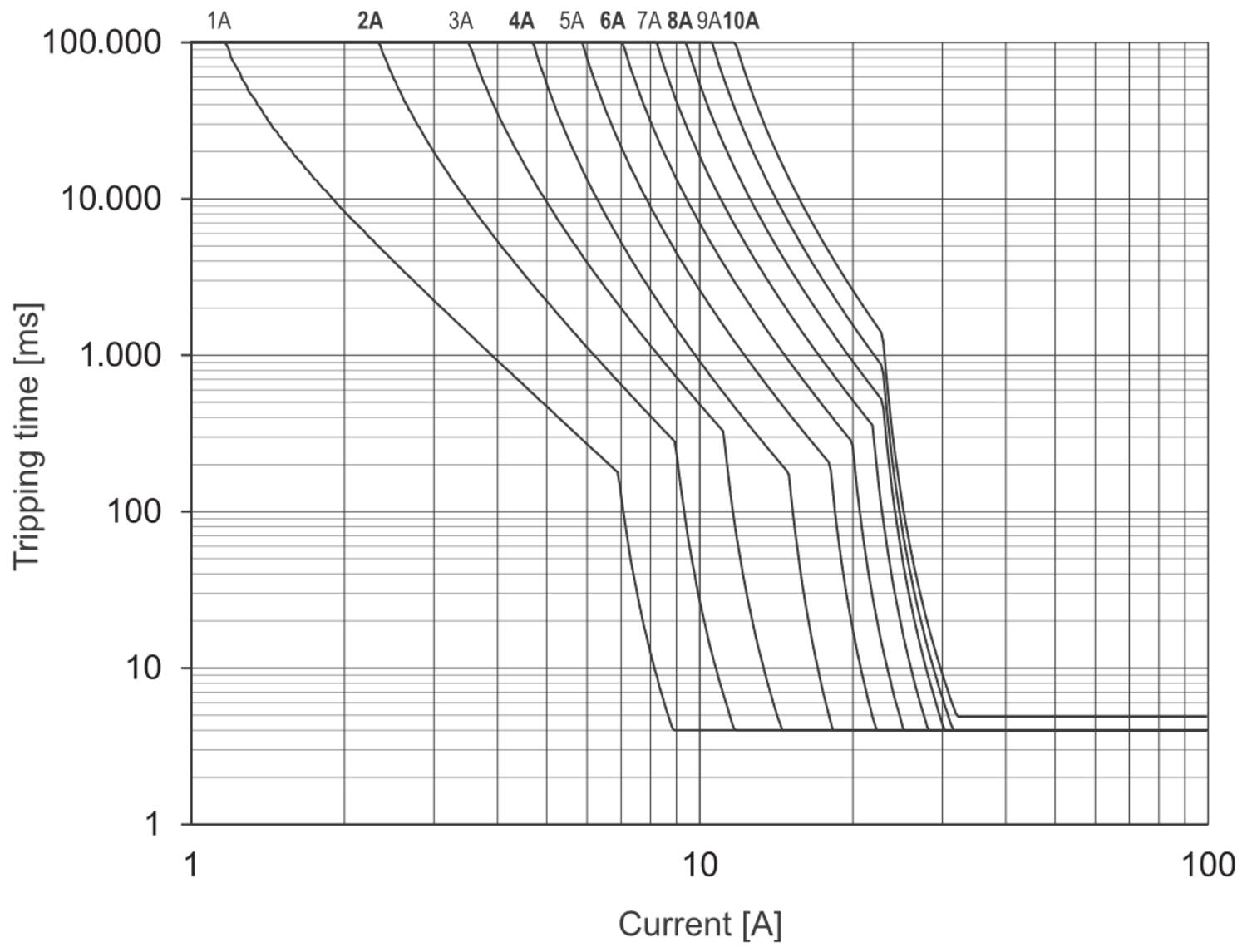

Fem ulike karakteristikker kan velges med et tommehjul. Hurtig (1), mellom (2), treg (3) og ekstra treg (4) og eksta ekstra treg (5) (5-9 = ekstra ekstra treg) De trege karakteristikkene benyttes for innkobling av laster med høy startstrøm. Selv om man velger en av de trege karaktristikkene, reagerer sikring raskt ved kotrsluttning sammenlignet med vanlige automatsikringer.
Etter å ha valgt sikringens strømverdi og karakteristikk, lagrer man dette ved å skru av og på sikringen ved å trykke på knapen i front eller ved å skru av om på driftsspenningen.
12 eller 24 V DC tilkoblingen kan enten tilkobles direkte i hver sikring alternativt tilkobles en distribusjonsklemme med kobberskinne. Dette alternativ anbefales om mange sikringer monteres ved siden av hverandre. Ved hjelp av en fraskillbar klemme tilkobler man skinnen til sikringen, ved fraskilling av skillekniven er også sikringen galvanisk isolert. Reset kan gjøres via en knapp i fronten (man kan også manuelt koble ut sikringen via knappen) alternativt via fjernstyring.

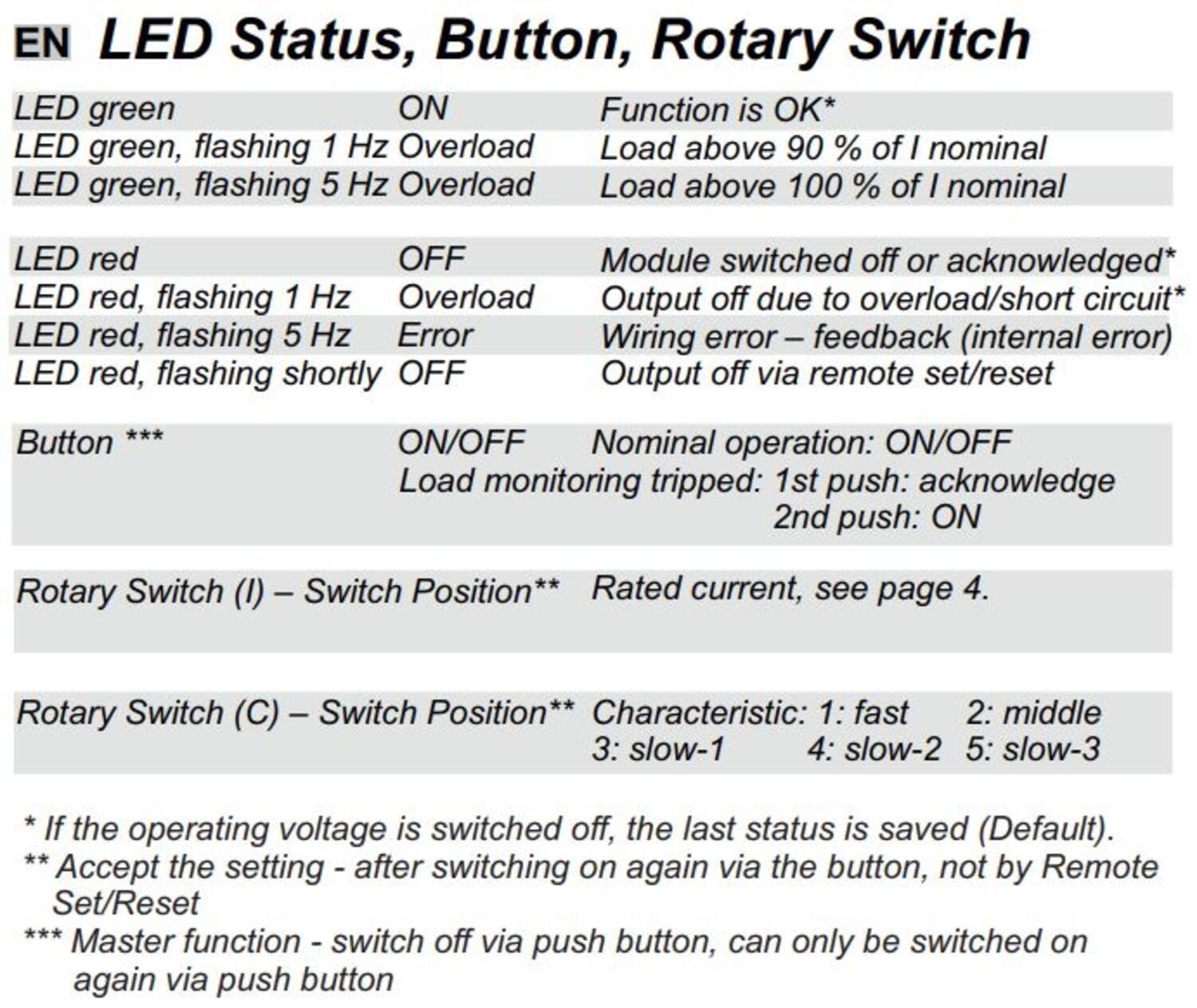

Ved utløst sikring blinker LED lampen rødt, når feilen er rettet opp i kvitterer man via knappen i front alternativt via fjernstyringen. LED lampen lyser da med fast rødt lys. Men neste reset signal aktiverer man sikringen og LED lampen lyser med fast grønt lys.
Om mange sikringer er montert ved siden av hverandre ser man raskt hvilke sikringer som er trippet. Det finnes også en utgang som aktiveres når sikringen løser ut. Utgangen kan kobles sammen i en gruppe ved hjelp av en lask, om en av sikringene i gruppen faller får man et signal.
Forskjellen på 716400 og 716401 er at utgangen/meldekontakten på 716401 går til null også hvis den manuellt skrus av eller fjærnstyrt slås av.
Luken kan låses med en plombering og merkes med vår RC55 merking eller fargekodes med 4 ulike farger.
Om mange sikringer er koblet i en rekke har sikringene "random" oppstartstid, slik at de ikke starter helt samtidig. Dette for å forhindre større strømtopper ved oppstart.
Produktene er typegodkjent for marint bruk
Signalutgang

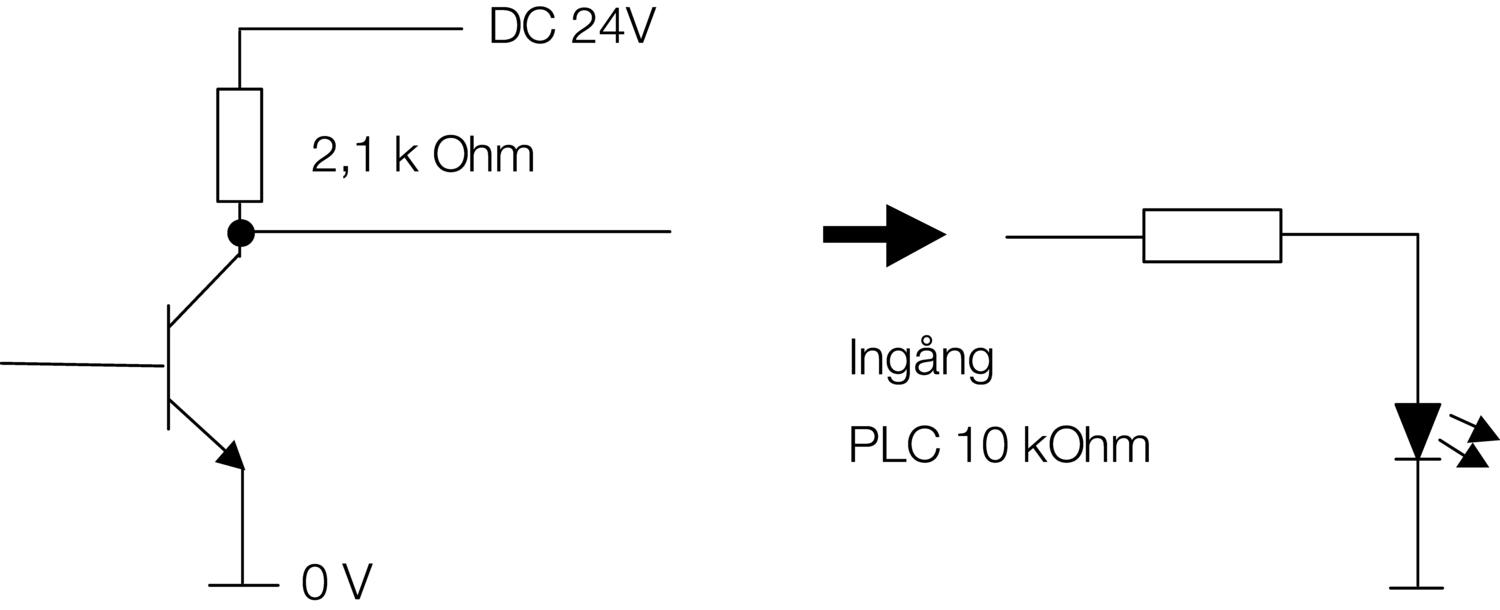

Signalutgangen er av open collector typen med Pull-up motstand. Med denne teknikken kan man bygge sammen grupper og få alarme om en sikring i gruppen løser ut. Avhengig av den ytre lastresistansenkan utspenningen ved ikke utløst sikring variere.
Eks 1. Kun 1 stk sikring benyttes, alarmutgangen er koblet til en PLS inngang på 10 kΩ. Utsignalet på alarmutgnagen ved driftstatus er 19,8 V DC. Alarmutgangens interne resistans er 2,1 kΩ. Re/ Rtot*U= 10 kΩ/12,1 kΩ*24=19,8 V).
Eks 2. 10 stk sikringer er koblet. sammen i en gruppe med en feller alarmutgang til en PLS inngang på 10kΩ. Utsignalet på alarmutgangen ved driftstatus er 23,5 V DC. Alarmutgangens interne resistans er 2,1 kΩ. 2,1 kΩ/10=210 Ω. Re/ Rtot*U = 10 kΩ/10,21 kΩ*24=23,5 V DC.
Eks. 3. Med en reléspole som ofte er lavohmig skal tilkobles direkte til alarmutgangen skal +24 V DC kobles direkte til reléet, minus skal kobles til alarmutgangen. OBS! Man får invertert funksjon, når sikringen ikke signaliserer feil er reléet ikke påvirket, ved feil aktiveres reléet. Benytt f.eks 760020.1000,
| Eks 1 : En sikring
| Eks 2 : Flere sikringer
| Eks 3 : Med rele
|
- 12/24 V DC
- Innstilling: 1-10 A
- Distribusjonsskinne
- Signalutgang / fjernstyring
Valgt variant
Tekniske data
| Bredde | 8,1 |
|---|---|
| Driftspenning DC maks. | 30 |
| Driftspenning DC min. | 10 |
| Dybde | 116 |
| EMC | EN61000-6-2, EN61000-6-3 |
| Godkjenninger | CE, cULus, GL |
| Høyde | 114,5 |
| Inngangsstrøm maks. | 10 A |
| IP-klasse | IP20 |
| Kapasitans maks. | 10000 |
| Karakteristikk | 1=hurtig, 2=mellom, 3=treg, 4=ekstra treg og 5=ekstra ekstra treg. |
| Reaksjonstid | 800 |
| Spenningsfall over halvlederen | 170 |
|---|---|
| Strøm via distribusjonsskinne maks. | 40 A |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 50 °C |
| Tilkoblingsareal maks. | 2,5 mm² |
| Tilkoblingsareal min. | 0,25 mm² |
| Utgangsstrøm maks. | 10 A |
| Valbare trinn | 1 A |
| Valgbart strømområde maks. | 10 A |
| Valgbart strømområde min. | 1 A |
| Vekt | 120 |
Mål og innkobling

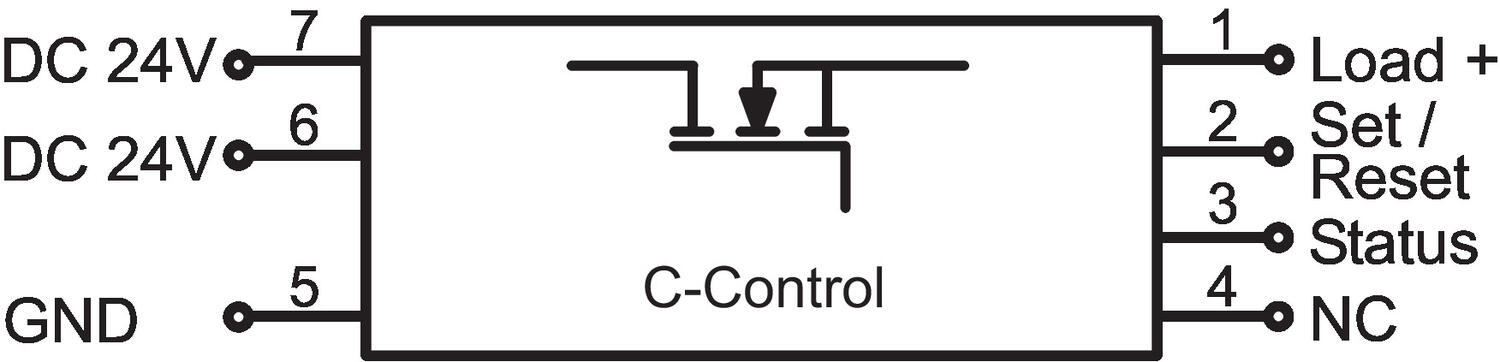

1: Utgang
2: Ekstern reset / av / på
3: Statusutgang
4: Ikke tilkoblet
5: 0 V
6: 12/ 24 V DC (Mating en)
7: 12/ 24 V DC (Mating via skinne)
1: Utgang
2: Ekstern reset / av / på
3: Statusutgang
4: Ikke tilkoblet
5: 0 V
6: 12/ 24 V DC (Mating en)
7: 12/ 24 V DC (Mating via skinne)

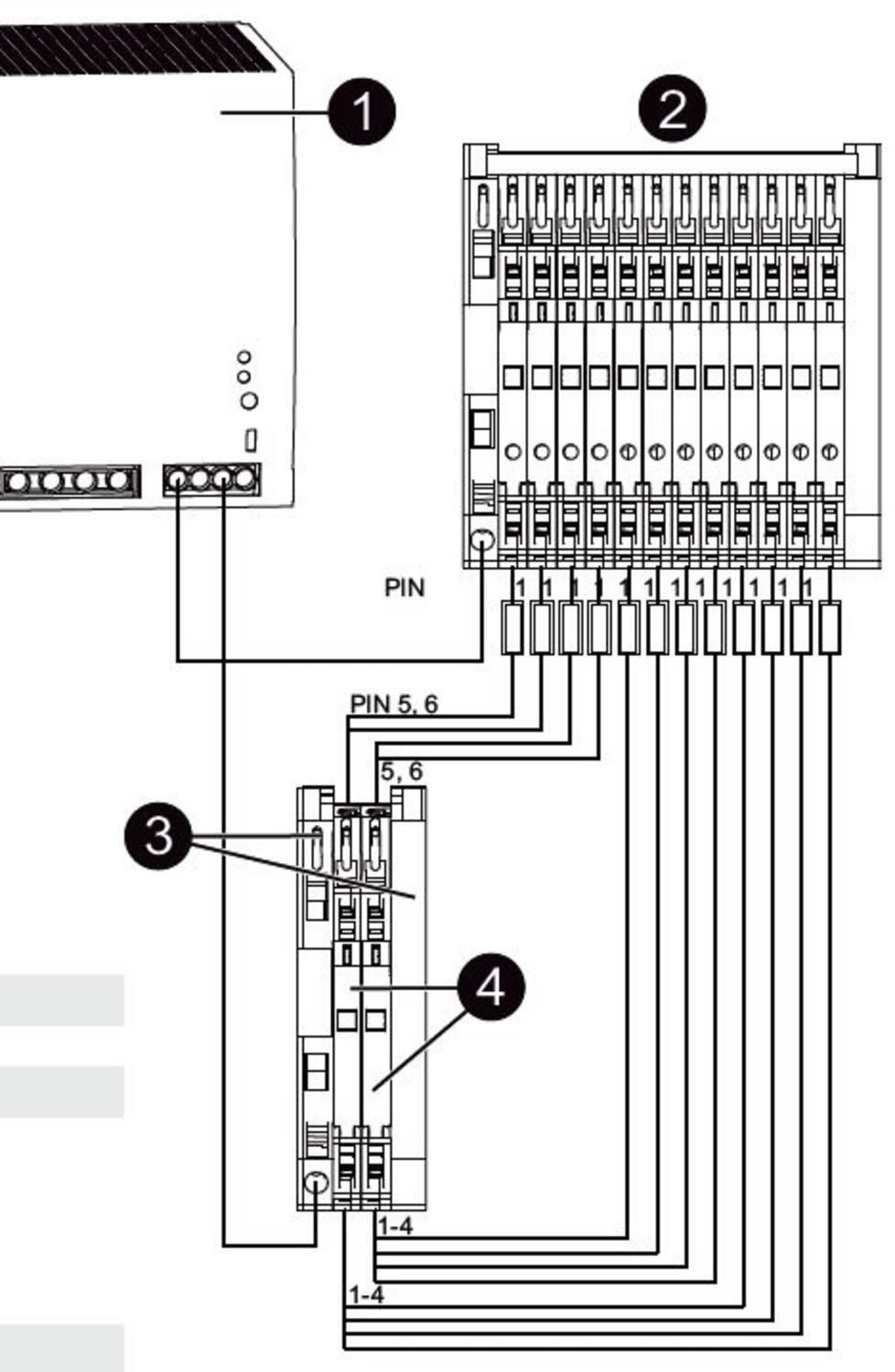

1. Strømforsyning (DC utspenning)
2. LOCC-BOX moduler med kraftklemme høyre/venstre side (716425)
3. Kraftklemme/distribusjonsklemme høyre/venstre side (716425)
4. Minusklemme 0V, 6 tilkoblinger (716420)
Tommehjul 1 strøm (I): 1-10 A (1 A trinn)
Tommehjul 2 karakteristikk (C)
Produktbeskrivelse
Vanlige automatsikringer som tilkobles til 12 eller 24 V DC har ofte vanskeligheter med å løse ut, spesielt ved lange kabler og tynt tverrsnitt. Selektiviteten fungerer ikke og samtlige sikringsgrupper faller innen automatsikringen løser ut på det termiske område, noe som kan ta flere minutter. Våre elektroniske sikringer løser ut sikkert også ved lange kabellengder noe som gir god selektivitet uten avbrudd på feilfrie sikringsgrupper.
-Justerbar fra 1-10 A i 1 A trinn
-Kun 8,1 mm bredde
-5 forskjellige karakteristikker (patentert)
-Alarm ved utløst sikring
-Remote stryring av/på
-Push-In tilkobling
-2 mm testutak for måling
-Tydelig laser merking
-Ny og forbedret DIN-skinne mekanisme
Tommehjul 1:
Sikringens merkestrøm stilles inn ved hjelp av et tommehjul under sikkerhetsluken. Strømmen kan innstilles fra 1 til 10 A i 1A trinn. (1 = 1 A, 2 = 2 A osv)
Tommehjul 2:
Fem ulike karakteristikker kan velges med et tommehjul. Hurtig (1), mellom (2), treg (3) og ekstra treg (4) og eksta ekstra treg (5) (5-9 = ekstra ekstra treg) De trege karakteristikkene benyttes for innkobling av laster med høy startstrøm. Selv om man velger en av de trege karaktristikkene, reagerer sikring raskt ved kotrsluttning sammenlignet med vanlige automatsikringer.
Etter å ha valgt sikringens strømverdi og karakteristikk, lagrer man dette ved å skru av og på sikringen ved å trykke på knapen i front eller ved å skru av om på driftsspenningen.
12 eller 24 V DC tilkoblingen kan enten tilkobles direkte i hver sikring alternativt tilkobles en distribusjonsklemme med kobberskinne. Dette alternativ anbefales om mange sikringer monteres ved siden av hverandre. Ved hjelp av en fraskillbar klemme tilkobler man skinnen til sikringen, ved fraskilling av skillekniven er også sikringen galvanisk isolert. Reset kan gjøres via en knapp i fronten (man kan også manuelt koble ut sikringen via knappen) alternativt via fjernstyring.
Ved utløst sikring blinker LED lampen rødt, når feilen er rettet opp i kvitterer man via knappen i front alternativt via fjernstyringen. LED lampen lyser da med fast rødt lys. Men neste reset signal aktiverer man sikringen og LED lampen lyser med fast grønt lys.
Om mange sikringer er montert ved siden av hverandre ser man raskt hvilke sikringer som er trippet. Det finnes også en utgang som aktiveres når sikringen løser ut. Utgangen kan kobles sammen i en gruppe ved hjelp av en lask, om en av sikringene i gruppen faller får man et signal.
Forskjellen på 716400 og 716401 er at utgangen/meldekontakten på 716401 går til null også hvis den manuellt skrus av eller fjærnstyrt slås av.
Luken kan låses med en plombering og merkes med vår RC55 merking eller fargekodes med 4 ulike farger.
Om mange sikringer er koblet i en rekke har sikringene "random" oppstartstid, slik at de ikke starter helt samtidig. Dette for å forhindre større strømtopper ved oppstart.
Produktene er typegodkjent for marint bruk
Signalutgang
Signalutgangen er av open collector typen med Pull-up motstand. Med denne teknikken kan man bygge sammen grupper og få alarme om en sikring i gruppen løser ut. Avhengig av den ytre lastresistansenkan utspenningen ved ikke utløst sikring variere.
Eks 1. Kun 1 stk sikring benyttes, alarmutgangen er koblet til en PLS inngang på 10 kΩ. Utsignalet på alarmutgnagen ved driftstatus er 19,8 V DC. Alarmutgangens interne resistans er 2,1 kΩ. Re/ Rtot*U= 10 kΩ/12,1 kΩ*24=19,8 V).
Eks 2. 10 stk sikringer er koblet. sammen i en gruppe med en feller alarmutgang til en PLS inngang på 10kΩ. Utsignalet på alarmutgangen ved driftstatus er 23,5 V DC. Alarmutgangens interne resistans er 2,1 kΩ. 2,1 kΩ/10=210 Ω. Re/ Rtot*U = 10 kΩ/10,21 kΩ*24=23,5 V DC.
Eks. 3. Med en reléspole som ofte er lavohmig skal tilkobles direkte til alarmutgangen skal +24 V DC kobles direkte til reléet, minus skal kobles til alarmutgangen. OBS! Man får invertert funksjon, når sikringen ikke signaliserer feil er reléet ikke påvirket, ved feil aktiveres reléet. Benytt f.eks 760020.1000,
| Eks 1 : En sikring
| Eks 2 : Flere sikringer
| Eks 3 : Med rele
|
