LÜTZE
Signalsplitter

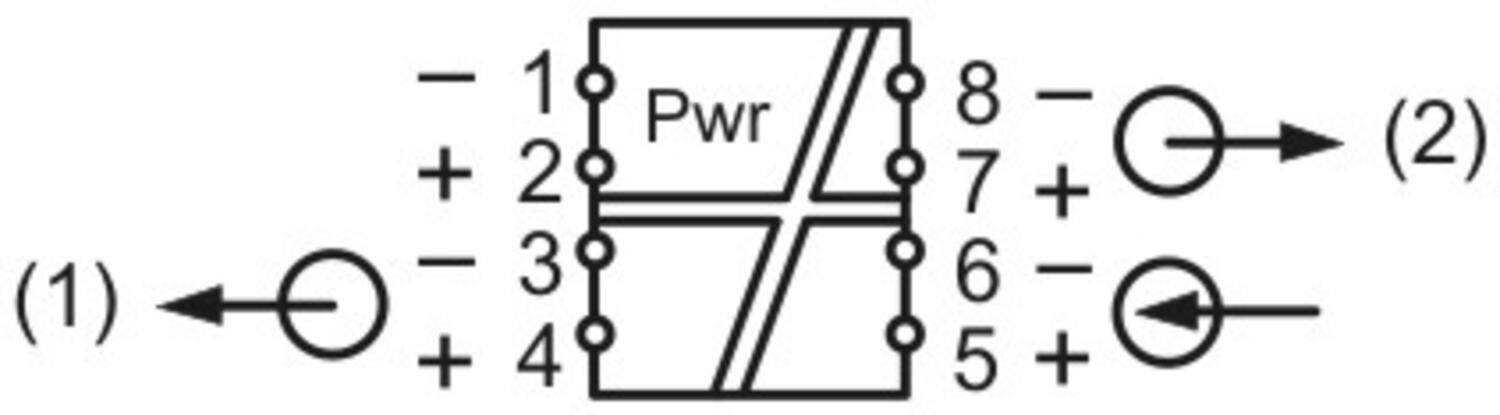

Lutze signalsplitter gjør om ett signal inn, til to frittstående signaler ut. F.eks. ett 4-20 mA signal inn og 2 frittstående 4-20 mA signaler ut.

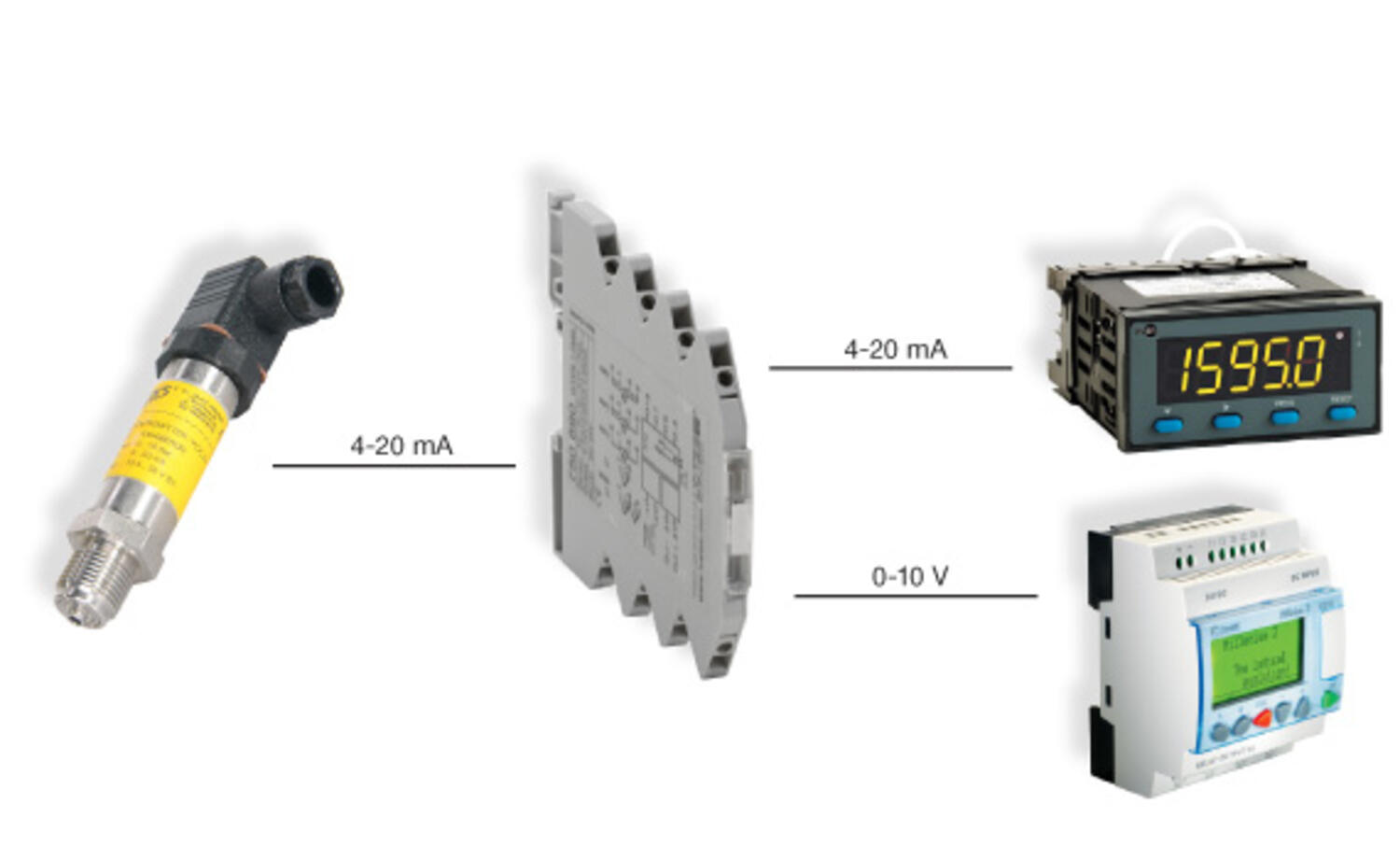

Bruksområde kan være å gi ett signal til et display, for enkelt kunne se status, og ett signal til en PLS eller lignende. Man kan også få ett 4-20 mA signal ut og ett 0-10 V signal ut. Inn-/utsignal er fullt konfigurerbart.. Man kan også stille inn responstiden enten 5 Hz eller 100 Hz.
Produktet er typegodkjent for marint bruk

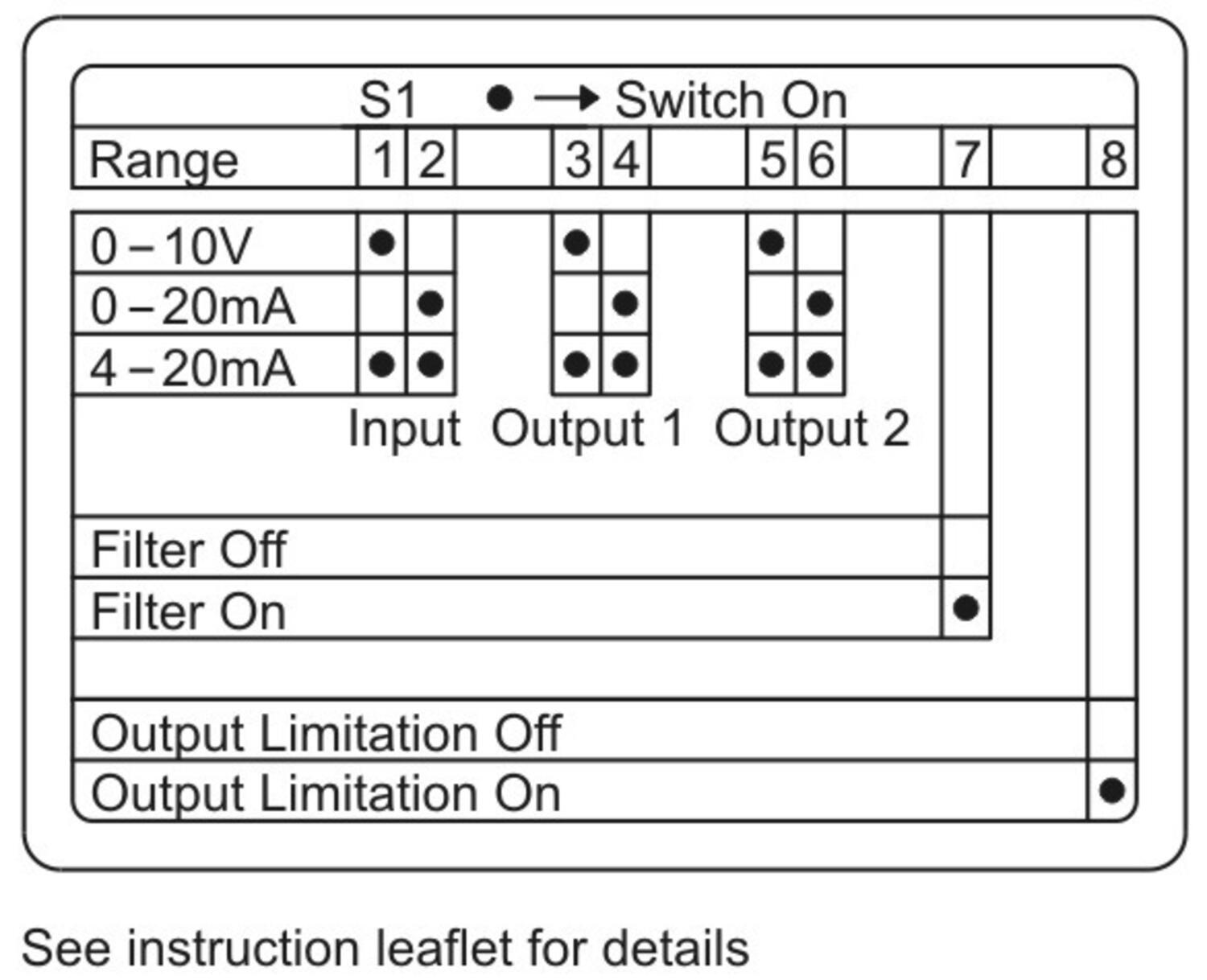

Filter ON = Lav målefrekvens 5 Hz
Filter OFF = Høy målefrekvens maks. 100 Hz
Output Limitation ON = Den analoga verdien blir da maks. 10,50 V eller 21 mA.
Output Limitation OFF = Den analoge verdien kan da bli høyere enn 10,50 V men maks. 12,50 V
Software er kun som opsjon for andre inn-/utsignaler en de man kan velge med DIP-switch.
- Inn: 0-10V / 0-20mA / 4-20mA
- Ut 1:0-10V / 0-20mA / 4-20mA
- Ut 2:0-10V / 0-20mA / 4-20mA
- 24 V AC/DC driftspenning
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Valgbare inngangssignaler DIP-switch | 0-10V,0-20mA,4-20mA |
| Inngangsimpedans strøm mA | 0,1 |
| Inngangsimpedans spenning | 500 |
Utgangsdata |
|
| Lastimpedans strøm | 400 Ω @ 0–20 mA, 4–20 mA |
| Lastimpedans spenning | >2 kΩ @ 0–10 V |
| Valgbare utsignaler via DIP-switch | 0-10V,0-20mA,4-20mA |
Display & Funksjon |
|
| Statusindikering | Grønn LED |

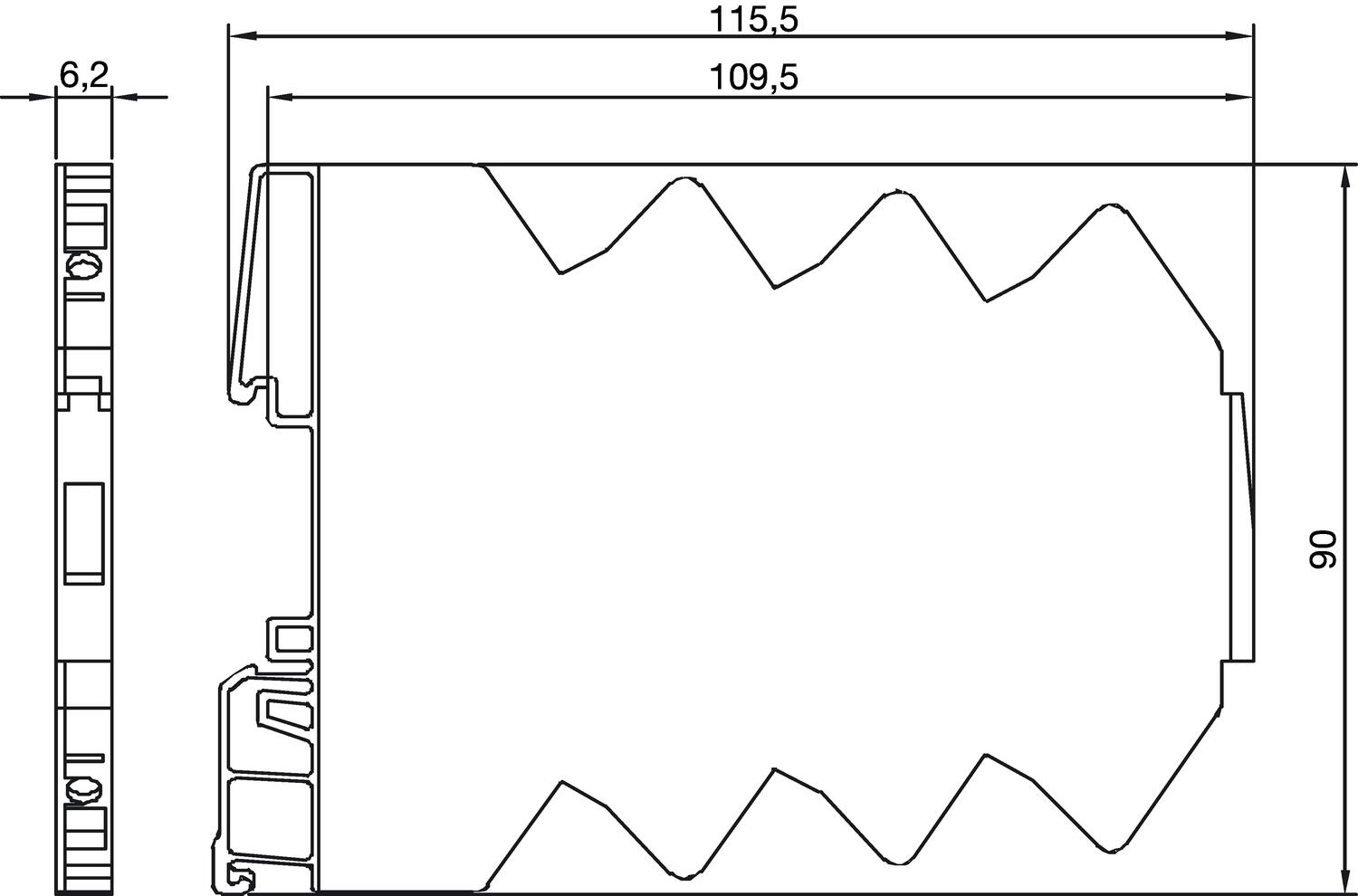

Mekanisk data |
|
| Tilkoblingsareal min. | 0,14 mm² |
| Tilkoblingsareal maks. | 1,5 mm² |
Generell data |
|
|---|---|
| Driftspenning | 24 |
| Driftspenning DC maks. | 30 |
| Driftspenning DC min. | 16,8 |
| Isolasjonsspenning inn/ut | 2500 |
| Galvanisk isolasjon | 4-veis |
| Effektforbruk | 13 |
| Godkjenninger | CE, DNV, GL, RoHS |
Produktbeskrivelse
Lutze signalsplitter gjør om ett signal inn, til to frittstående signaler ut. F.eks. ett 4-20 mA signal inn og 2 frittstående 4-20 mA signaler ut.
Bruksområde kan være å gi ett signal til et display, for enkelt kunne se status, og ett signal til en PLS eller lignende. Man kan også få ett 4-20 mA signal ut og ett 0-10 V signal ut. Inn-/utsignal er fullt konfigurerbart.. Man kan også stille inn responstiden enten 5 Hz eller 100 Hz.
Produktet er typegodkjent for marint bruk
Filter ON = Lav målefrekvens 5 Hz
Filter OFF = Høy målefrekvens maks. 100 Hz
Output Limitation ON = Den analoga verdien blir da maks. 10,50 V eller 21 mA.
Output Limitation OFF = Den analoge verdien kan da bli høyere enn 10,50 V men maks. 12,50 V
Software er kun som opsjon for andre inn-/utsignaler en de man kan velge med DIP-switch.
