LÜTZE
Passiv isolasjonsforsterker
DNV-GL godkjent
Passive isolasjonesforsterkere også kalt galvaniske skiller for galvanisk isolering av mA signaler. Innsignalet driver utsignalet (loopmatet), Strømforsyning skal ligge serie med loopmatet giver/sensor. Ingen separat driftsspenning kreves for å drifte isolasjonsforsterkeren.
Innsignalet krever en strømforsyning (loop) i serie med 0(4)-20 mA signalet som igjen gir et aktivt utsignal 0(4)-20 mA

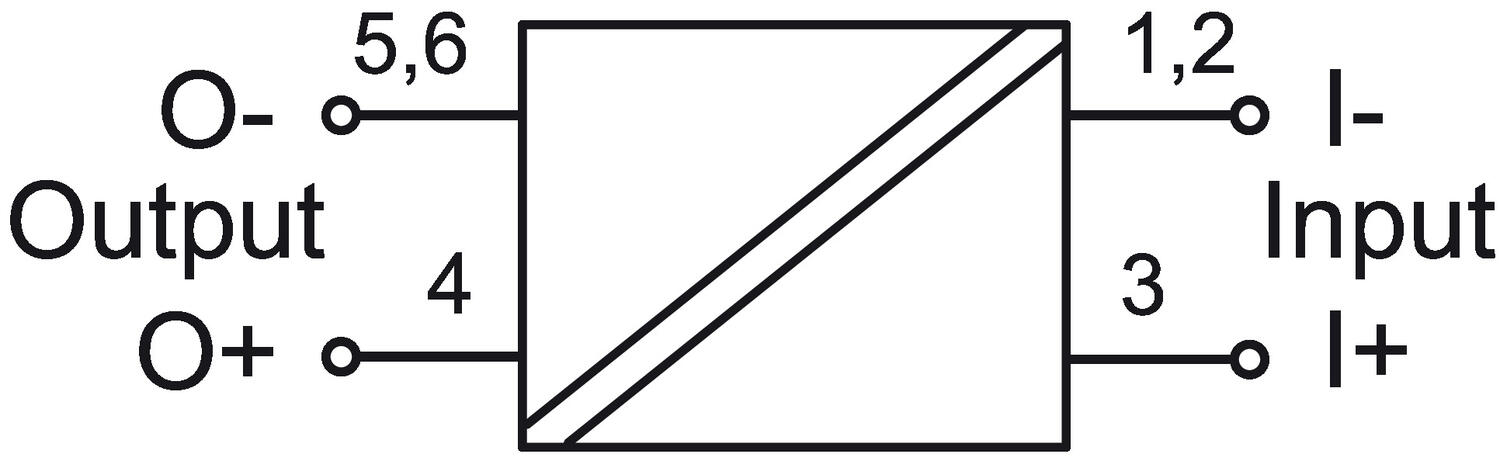

Inn:
| Ut:
|
Isolasjonsforsterkerne er kun 6,2 mm brede, som gjør at man får plass til hele 320 kanaler på 1 meter DIN-skinne (2-kanals versjon). Isolasjonsforsterkerne egner seg defor meget bra til applikasjoner hvor mange kanaler skal isoleres. Nøyaktigheten er 0,1 % som gir meget lite overføringsfeil, isolasjonsspenningen på 1500 V gir et bra grensesnitt mellom styreside og felt/maskinside.
Beskyttelse mot åpen sekundærkrets
Passive isolasjonsforsterkere kan ha den ulempen at de ikke fungerer med åpen sekundærkrets. Innsignalets strømkrets brytes opp, noe som kan forårsake feil i applikasjon, spesielt om flere objekt ligger i serie med innsignalet. (orker ikke drive igennom signalet). Våre isolasjonsforsterkere fungerer med åpen sekundærkrets uten at primærkretsen påvirkes.

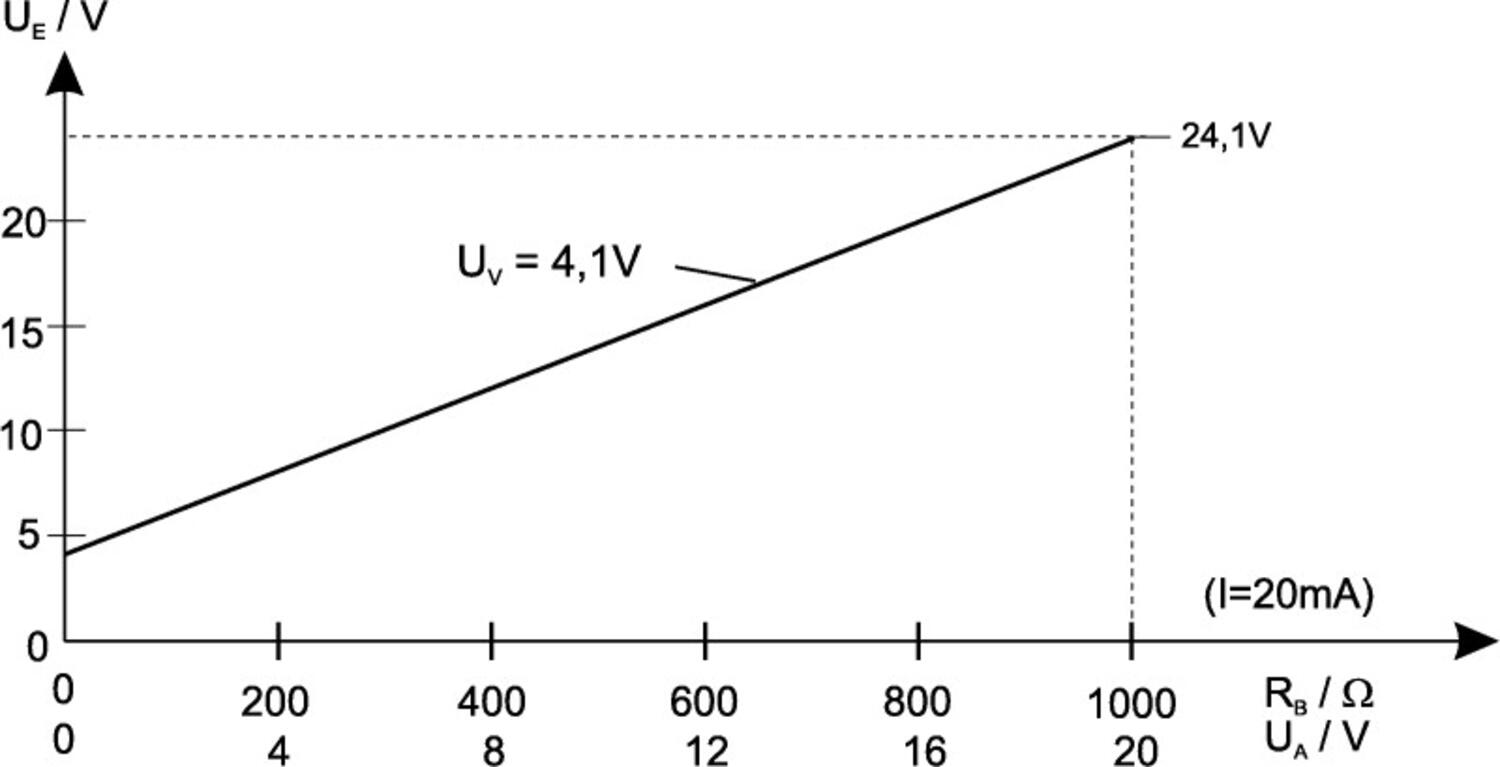

Isolasjonsforsterkeren krever mindst 4,1 V inngangsspenning. Ved eksempel lastimpedanse på 400 Ohm blir den beregnede utspenningen 8 V (400 Ohm x 20 mA) for å drive 20 mA signalet. Resultatet blir da 8 V + 4,1 V = 12,11 V for å få fullt område 4-20 mA.
- 6,2 mm bred
- Innsignalet driver utsignalet
- 1 kanal
- Skru elller Push-In
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngang | 4-20 mA |
| Stigningstid (10-90%) | 6 |
| Påvirking av lastresistans | <0,06 % per 100 Ω |
| Reaksjonstid | 6 |
Utgangsdata |
|
| Lastimpedans | 1000 |
| Utgang | 4-20 mA |
| Beskyttelse | Slokkediode (33 V) |

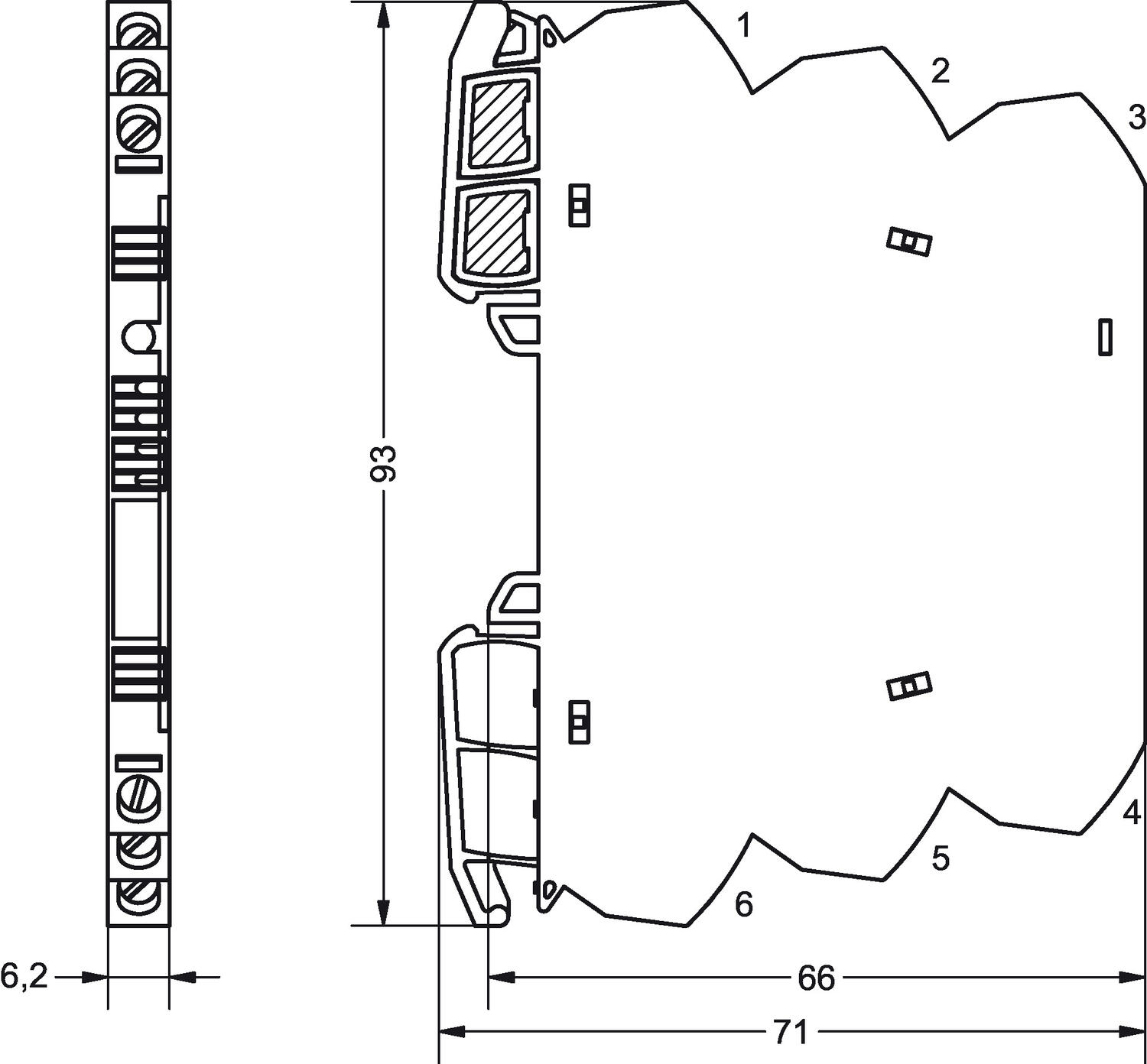

Mekanisk data |
|
| Tilkobling | Skrue |
| Høyde | 93 |
| Bredde | 6,2 |
| Dybde | 71 |
| IP-klasse | IP20 |
*Invisible Heading* |
|
|---|---|
| Vekt | 40 |
| Tilkoblingsareal min. | 0,25 mm² |
| Tilkoblingsareal maks. | 2,5 mm² |
Generell data |
|
| Isolasjonsspenning inn/ut | 1500 |
| Galvanisk isolasjon | 2-veis |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 80 °C |
| Rippel | <5 mV (Lastresistans 100 Ω) |
Produktbeskrivelse
Passive isolasjonesforsterkere også kalt galvaniske skiller for galvanisk isolering av mA signaler. Innsignalet driver utsignalet (loopmatet), Strømforsyning skal ligge serie med loopmatet giver/sensor. Ingen separat driftsspenning kreves for å drifte isolasjonsforsterkeren.
Innsignalet krever en strømforsyning (loop) i serie med 0(4)-20 mA signalet som igjen gir et aktivt utsignal 0(4)-20 mA
Inn:
| Ut:
|
Isolasjonsforsterkerne er kun 6,2 mm brede, som gjør at man får plass til hele 320 kanaler på 1 meter DIN-skinne (2-kanals versjon). Isolasjonsforsterkerne egner seg defor meget bra til applikasjoner hvor mange kanaler skal isoleres. Nøyaktigheten er 0,1 % som gir meget lite overføringsfeil, isolasjonsspenningen på 1500 V gir et bra grensesnitt mellom styreside og felt/maskinside.
Beskyttelse mot åpen sekundærkrets
Passive isolasjonsforsterkere kan ha den ulempen at de ikke fungerer med åpen sekundærkrets. Innsignalets strømkrets brytes opp, noe som kan forårsake feil i applikasjon, spesielt om flere objekt ligger i serie med innsignalet. (orker ikke drive igennom signalet). Våre isolasjonsforsterkere fungerer med åpen sekundærkrets uten at primærkretsen påvirkes.
Isolasjonsforsterkeren krever mindst 4,1 V inngangsspenning. Ved eksempel lastimpedanse på 400 Ohm blir den beregnede utspenningen 8 V (400 Ohm x 20 mA) for å drive 20 mA signalet. Resultatet blir da 8 V + 4,1 V = 12,11 V for å få fullt område 4-20 mA.
