LÜTZE
Signalomformer strøm til prosessignal

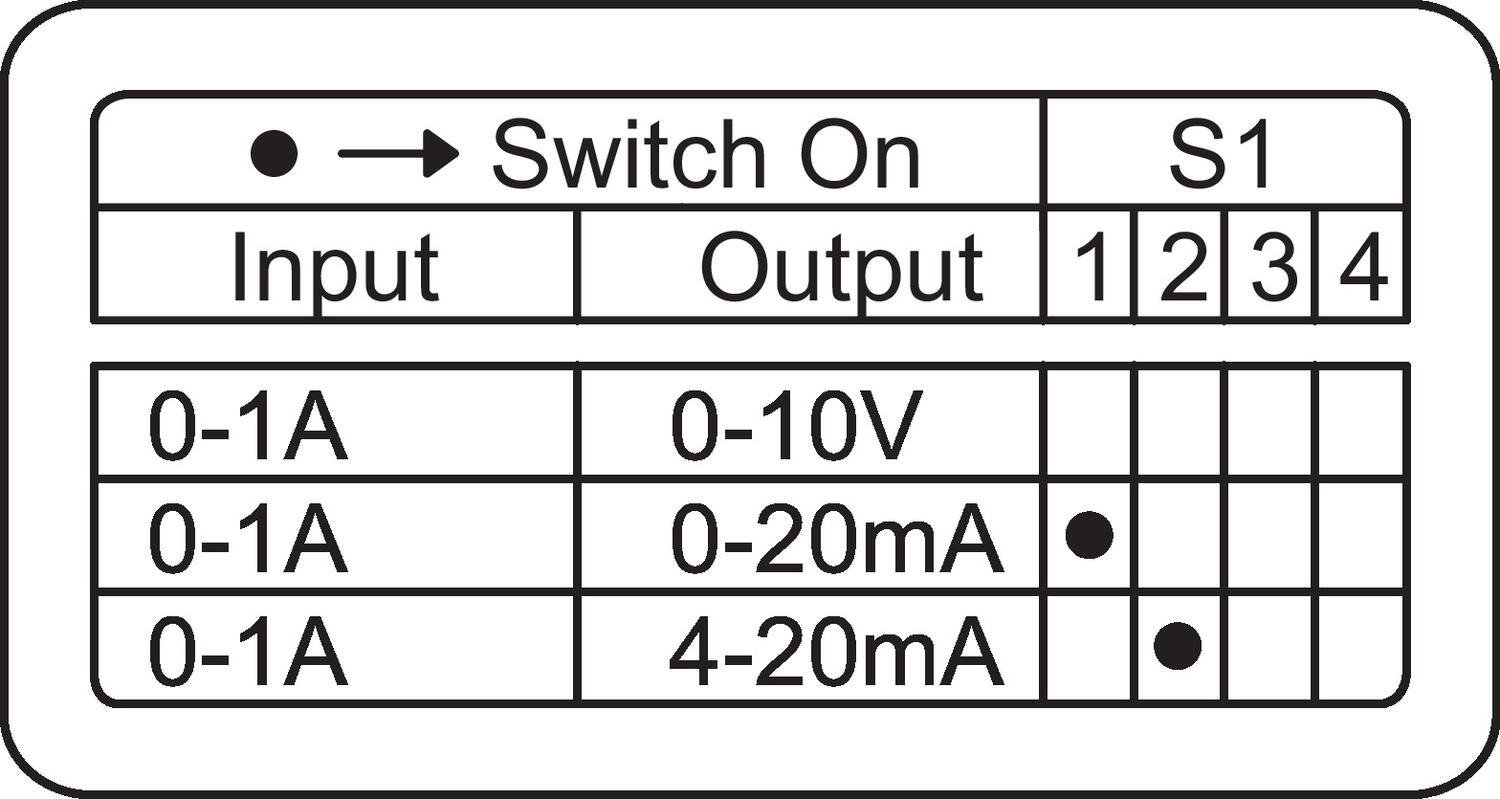

Signalomformere som måler 0-1 A AC/DC, 0-5 A AC/DC eller 0-10 A AC/DC (RMS) på primærrsiden som omformes til et standardsignal 0(4)-20 mA alternativt 0-10 V DC. Utsignalet velges ved hjelp av en DIP-switch på siden av omformeren.
Etter valg av inn- og utsignal er omformeren klar til bruk, ingen finjustering behøves. Omformeren har automatisk innjustering, noe som sparer tid. Det kompakte formatet sparer plass i skapet og 3-veis galvanisk isolasjon gir et bra grensesnitt mellom styresystem og feltmiljø. Omformeren kan laskes for f.eks. felles manøverspenning.
0-5 A modellen klarer 6 A kontinuerlig og 10 A i 1 sek.
Maks utstrøm er 21 mA for alle 3 modeller.
- Inn: 0-1 / 0-5 / 0-10 A AC/DC
- Ut:0-10 V / 0-20 mA / 4-20 mA
- 24 V AC/DC driftsspenning
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngang | 0-1 A AC/DC |
| Linearitetsfeil | 0,1 % FSR |
| Temperaturkoeffisient | <150 ppm/° K FSR |
| Reaksjonstid | 60 ms (nøyaktighet 1 %) |
| Målemetode | RMS |
| Spenning maks. | 264 V |
| Inngangsimpedans strøm A | 0,1 Ω |
Utgangsdata |
|
| Lastimpedans strøm | Max. 400 Ω |
| Lastimpedans spenning | Min. 1 kΩ |
| Utgang | 0-20 mA, 4-20 mA, 0-10 V |
| Nøyaktighet | 0,5 % (fullskala) ved 23 °C |
Display & Funksjon |
|
| Statusindikering | Gul LED |

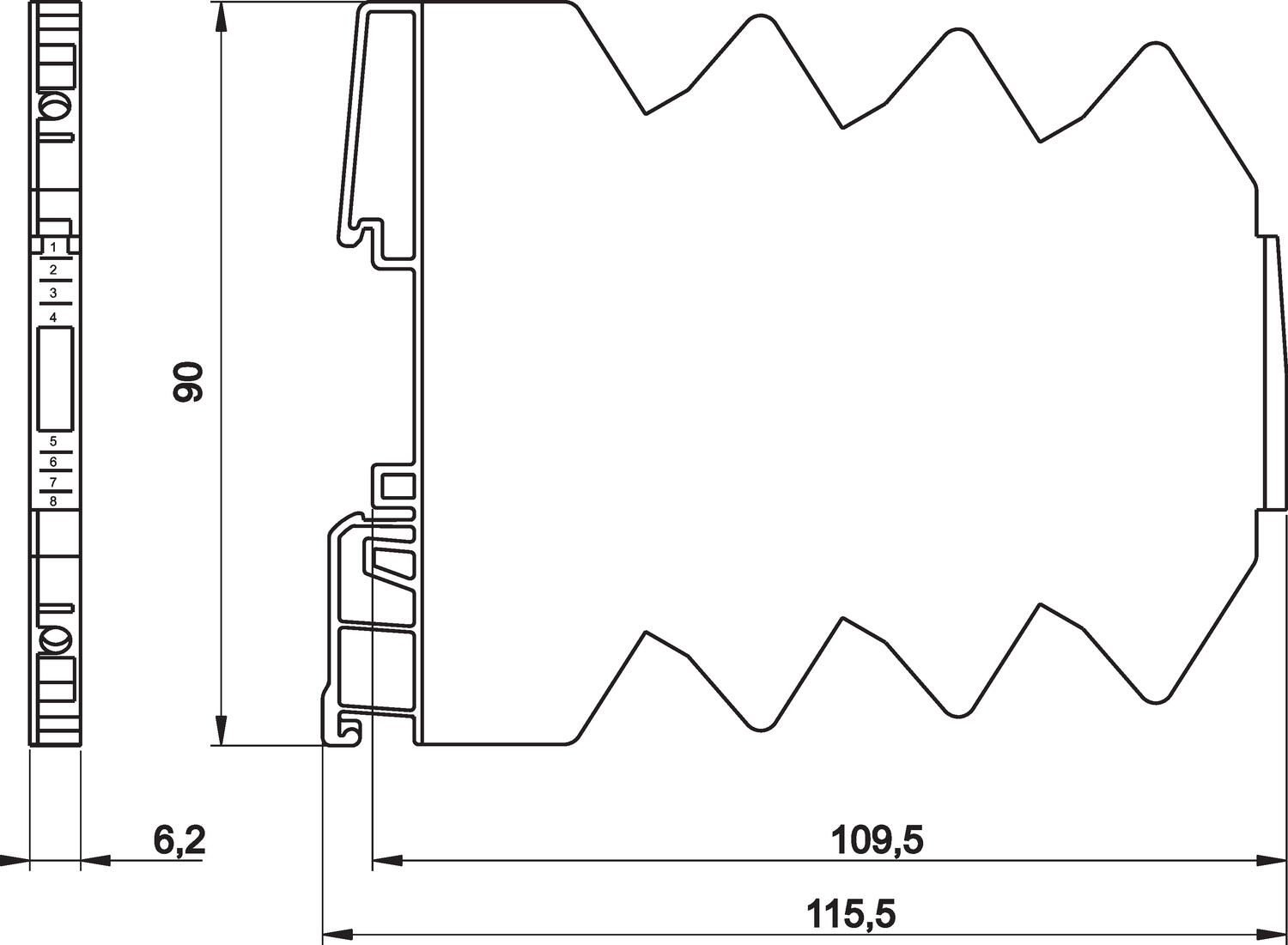

Mekanisk data |
|
| Tilkobling | Skrutilkoblinger |
| IP-klasse | IP20 |
*Invisible Heading* |
|
|---|---|
| Vekt | 55 g |
| Tilkoblingsareal min. | 0,14 mm² |
| Tilkoblingsareal maks. | 1,5 mm² |
Generell data |
|
| Driftspenning | 24 V DC |
| Driftspenning DC maks. | 30 V |
| Driftspenning DC min. | 16,8 V |
| Strømforbruk | 13 mA |
| Isolasjonsspenning inn/ut | 1500 V |

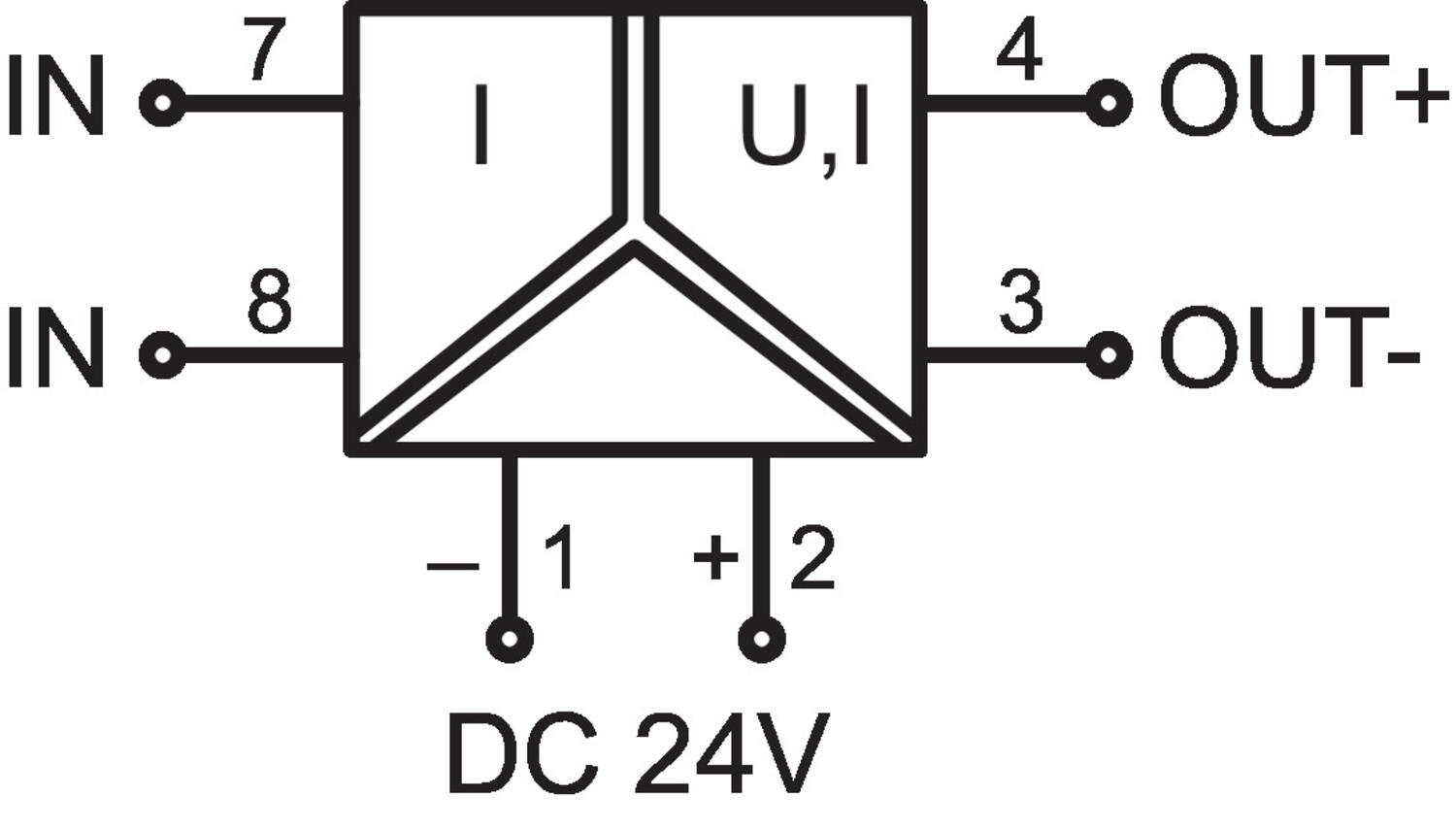

| Isolasjon | 3-veis galvanisk 1,5kV |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Godkjenninger | CE, cULus, RoHS |
Nedlastbare filer
Produktbeskrivelse
Signalomformere som måler 0-1 A AC/DC, 0-5 A AC/DC eller 0-10 A AC/DC (RMS) på primærrsiden som omformes til et standardsignal 0(4)-20 mA alternativt 0-10 V DC. Utsignalet velges ved hjelp av en DIP-switch på siden av omformeren.
Etter valg av inn- og utsignal er omformeren klar til bruk, ingen finjustering behøves. Omformeren har automatisk innjustering, noe som sparer tid. Det kompakte formatet sparer plass i skapet og 3-veis galvanisk isolasjon gir et bra grensesnitt mellom styresystem og feltmiljø. Omformeren kan laskes for f.eks. felles manøverspenning.
0-5 A modellen klarer 6 A kontinuerlig og 10 A i 1 sek.
Maks utstrøm er 21 mA for alle 3 modeller.
