LÜTZE
DC/DC omformer 24 til 10 V, 100 mA
Spenningsomformeren gjør om 24 V DC til 10 V DC. Anvendelig i applikasjoner der man eksempelvi vil drive potensiometer for tilkobling mot analoge kort eller signalomformere. Om flere enheter installeres ved siden av hverandre kan en laskekam tilkobles for felles 24 V DC driftsspenning.
Omformeren kan fint benyttes samme med LPCPA.. potensimeterne fra Lovato. Se tilbehør.
Man kobler + 10 V inn på Z1 og 0V inn på Z2. Så henter man ut 0..10 V fra Z2 som er 0V og pluss midtre punkt merket med pil. Når man de vrir på potensiometert fra 0-10 (skala), gir den justerbar 0..10V på pil og Z2.
- Inn: 24 V DC
- Ut: 10 V DC
- 50 V galvanisk isolasjon
Valgt variant
Tekniske data
Utgangsdata |
|
|---|---|
| Utsignal | 9-11 V DC, justerbar via potensiometer |
| Utgangsstrøm maks. | 0,1 A |
Display & Funksjon |
|
| Statusindikering | Gul LED |

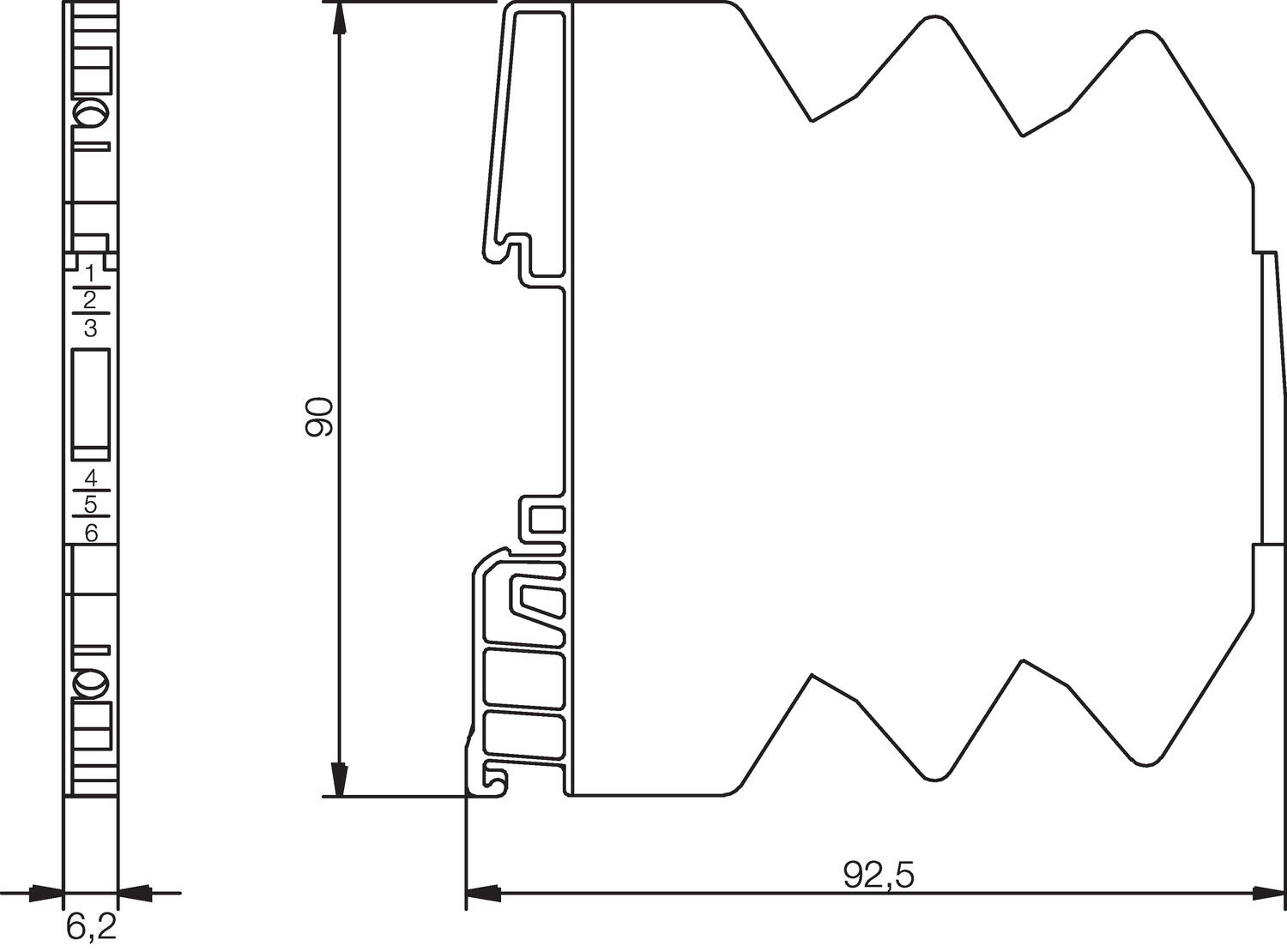

Mekanisk data |
|
| Tilkobling | Fjærtilkobling |
| Montering | DIN-skinne |
| Høyde | 92,5 mm |
| Bredde | 6,2 mm |
| Dybde | 90 mm |
| IP-klasse | IP20 |
| Vekt | 40 g |
| Materiale | PA |
Generell data |
|
|---|---|
| Driftspenning DC maks. | 30 V |
| Driftspenning DC min. | 16,8 V |
| Isolasjonsspenning inn/ut | 50 V |
| Galvanisk isolasjon | 0,5 kV eff |
| Effektforbruk | 14 mA |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 85 °C |
| Godkjenninger | CE, cULus, RoHS |
| Rippel | <10 mV |
| Farge | Grå |
| Virkningsgrad | 85 % |
Nedlastbare filer
Produktbeskrivelse
Spenningsomformeren gjør om 24 V DC til 10 V DC. Anvendelig i applikasjoner der man eksempelvi vil drive potensiometer for tilkobling mot analoge kort eller signalomformere. Om flere enheter installeres ved siden av hverandre kan en laskekam tilkobles for felles 24 V DC driftsspenning.
Omformeren kan fint benyttes samme med LPCPA.. potensimeterne fra Lovato. Se tilbehør.
Man kobler + 10 V inn på Z1 og 0V inn på Z2. Så henter man ut 0..10 V fra Z2 som er 0V og pluss midtre punkt merket med pil. Når man de vrir på potensiometert fra 0-10 (skala), gir den justerbar 0..10V på pil og Z2.
