COMATRELECO
Sokkel for C7 rele
Serie QRC

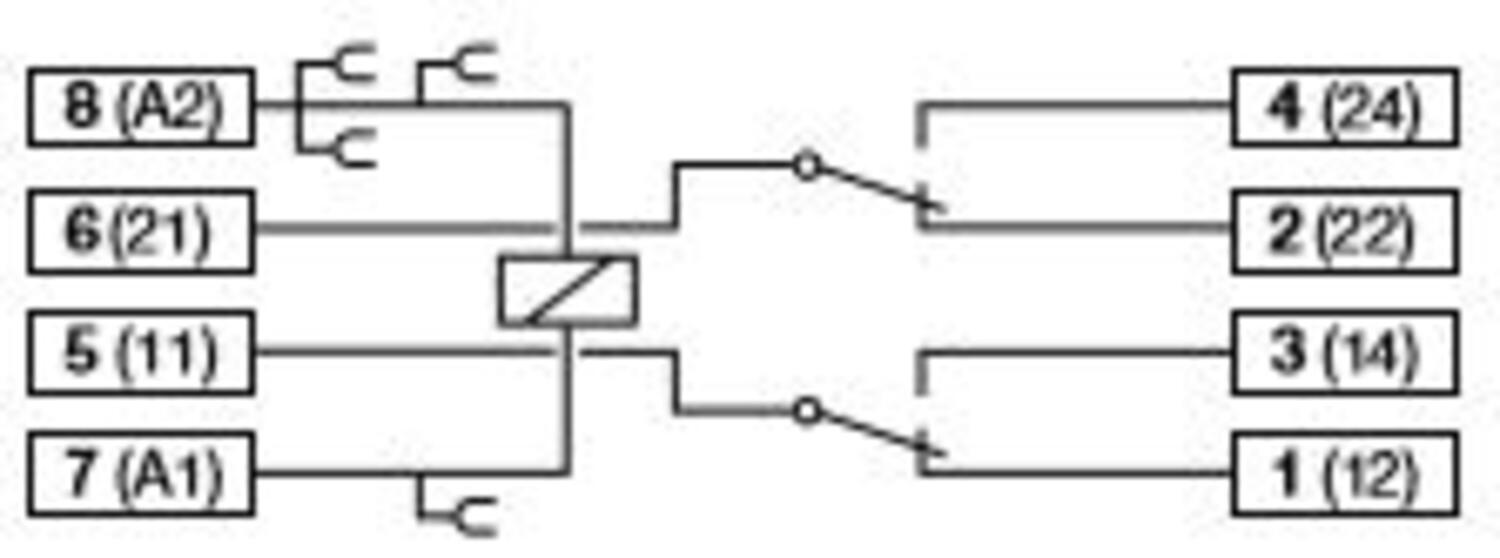

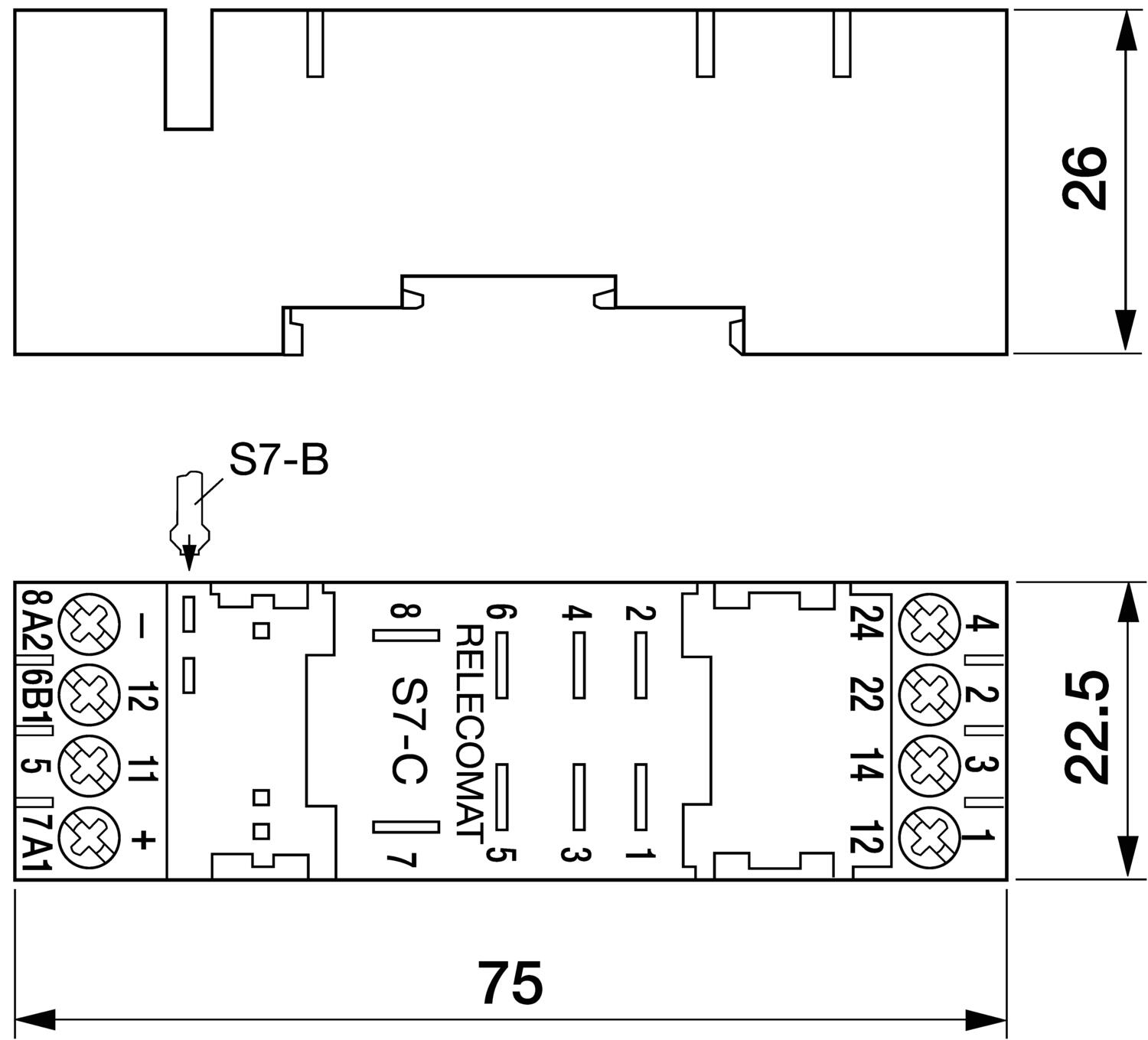

Det er 2 forskjellige sokler for C7-reléene. S7C og S7IO hvor sistnevnte er med I/O tilkoblinger. Begge stikkontaktene monteres enkelt på en DIN-skinne og har en total dimensjon på 22,5 mm i bredden. Oransje festebrakett følger med som standard for sikker montering av reléet.
Nominell belastning 10A / 250V. Skruestørrelse: M3, Pozi. Moment 0,7 Nm.
S7P er for kretskortmontering. (Selges i pakker av 10 og 10).
- Montering på skinne / skrue
- 22,5 mm bredde
- Laskemuligheter
- Robuste tilkoblinger
Valgt variant
Tekniske data
Utgangsdata |
|
|---|---|
| Brytevne spenning | 250 |
| Brytevne strøm | 10 A |
Generell data |
|
|---|---|
| Isolasjon tilkobling/tilkobling | 2500 |
| Isolasjon tilkobling/skinne | 2500 |
| Materiale | Lexan |
| Moment tilkobling | 0,7 |
| Montering | DIN-skinne |
| Skruestørrelse | M3, Pozi |
| Tverrsnitt entråd maks. | 4 mm² 2x2,25 mm² |
| Tverrsnitt flertråd maks. | 0,75-1,5 mm² |
| Temperaturområde fra | -40 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 80 °C |
| Temperaturområde til | 60 °C |
| Vekt | 37 |
Nedlastbare filer
Produktbeskrivelse
Det er 2 forskjellige sokler for C7-reléene. S7C og S7IO hvor sistnevnte er med I/O tilkoblinger. Begge stikkontaktene monteres enkelt på en DIN-skinne og har en total dimensjon på 22,5 mm i bredden. Oransje festebrakett følger med som standard for sikker montering av reléet.
Nominell belastning 10A / 250V. Skruestørrelse: M3, Pozi. Moment 0,7 Nm.
S7P er for kretskortmontering. (Selges i pakker av 10 og 10).
