CROUZET CONTROL
HIL, HIH
Strømkontroll / overvåkningsrele
Kontrollreléene HIL og HIH benyttes for overvåking av 1-fase AC/DC strømmer.
Reléene føler automatisk om hva slags strøm som skal måles.
Reléene krever manøverspenning.
Med en vribryter i front velger man over- eller understrøm, med eller uten minne.
Velger man ”med minne” så må man bryte manøverspenningen til reléet for å restarte det.
Vribryterens stilling aktiveres når manøverspenningen settes på. Om vribryteren står i feil stilling forblir reléet upåvirket og lysdiodene blinker for å indikere feil innstilling.
Om vribryterens stilling endres under drift begynner alle lysdiodene å blinke, men produktet fortsetter å fungere normalt med den strøm som senest var innstilt på vribryteren.
Grenseverdien for over- eller understrøm stilles inn med et potensiometer som er gradert i prosent av det strømområde som skal overvåkes.
Hystereseverdien stilles inn på lignende sett med en skala gradert fra 5 – 50 % av innstilt grenseverdi.

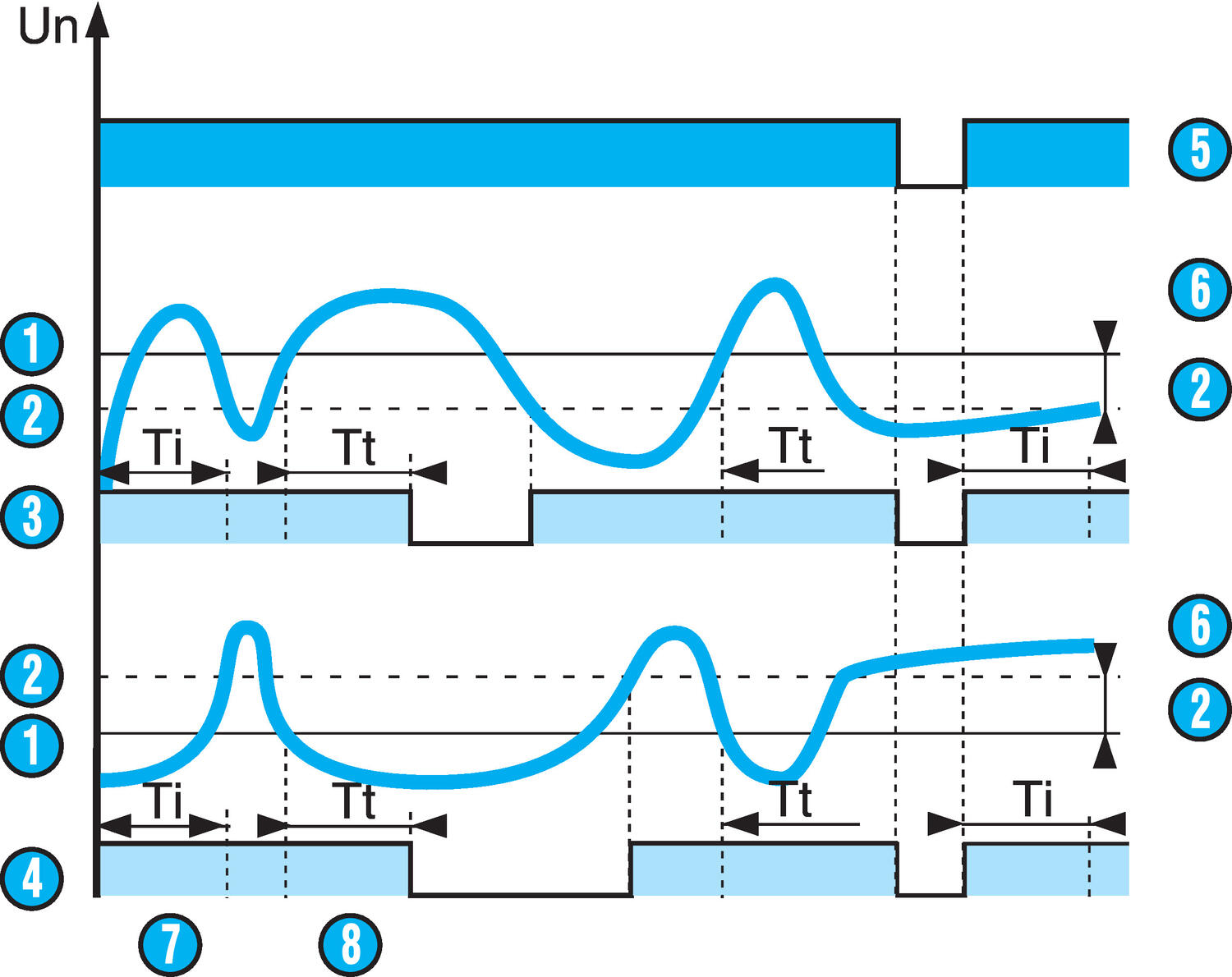

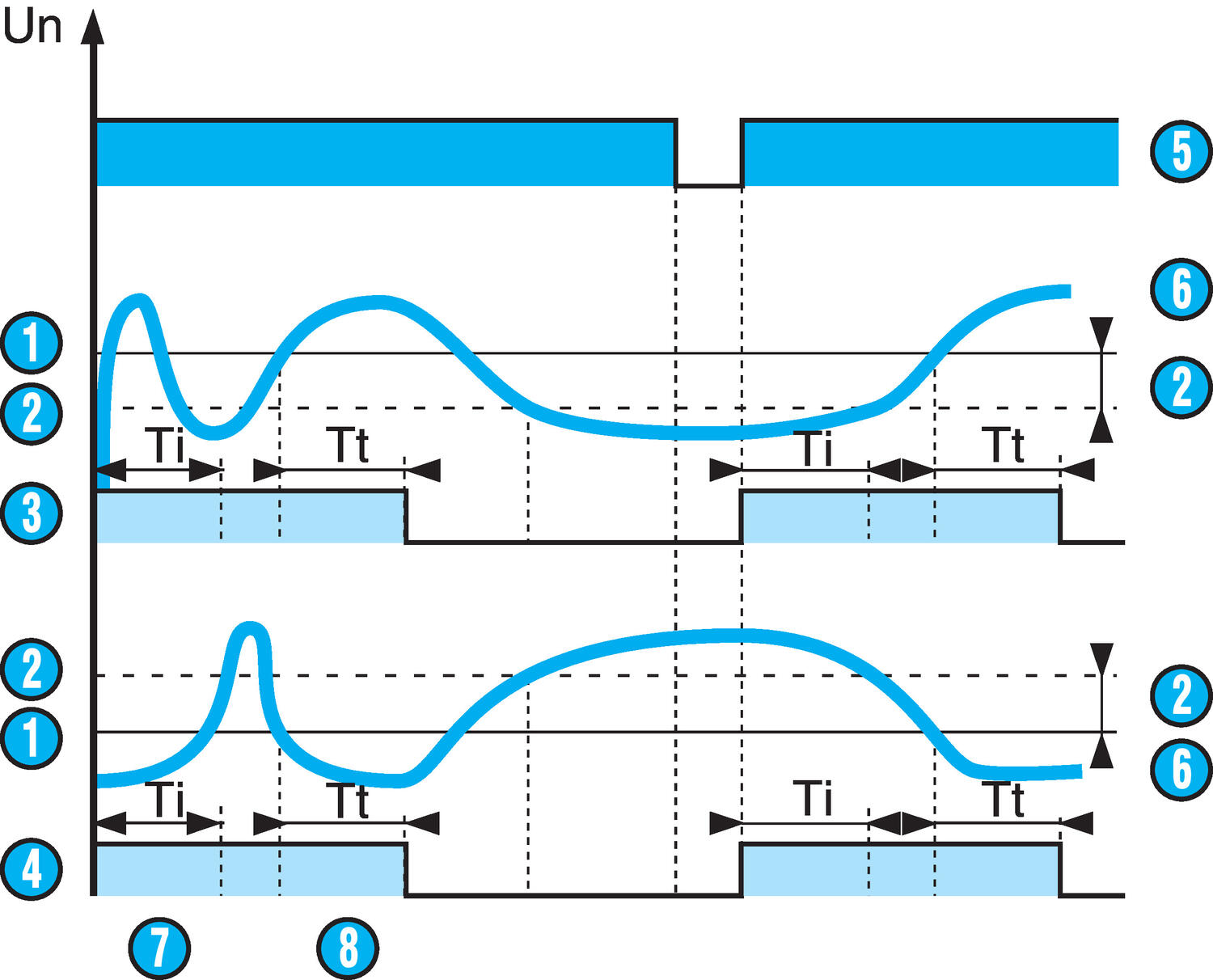

Begge reléene har en tidsforsinkelse (Tt) for å ignorere tilfeldige korte strømforandringer.
HIL og HIH har også en tidsforsinkelse under oppstart (Ti) innstillbart mellom 1 – 20 sekunder får å ignorere strømtopper eller strømdipper ved oppstart.

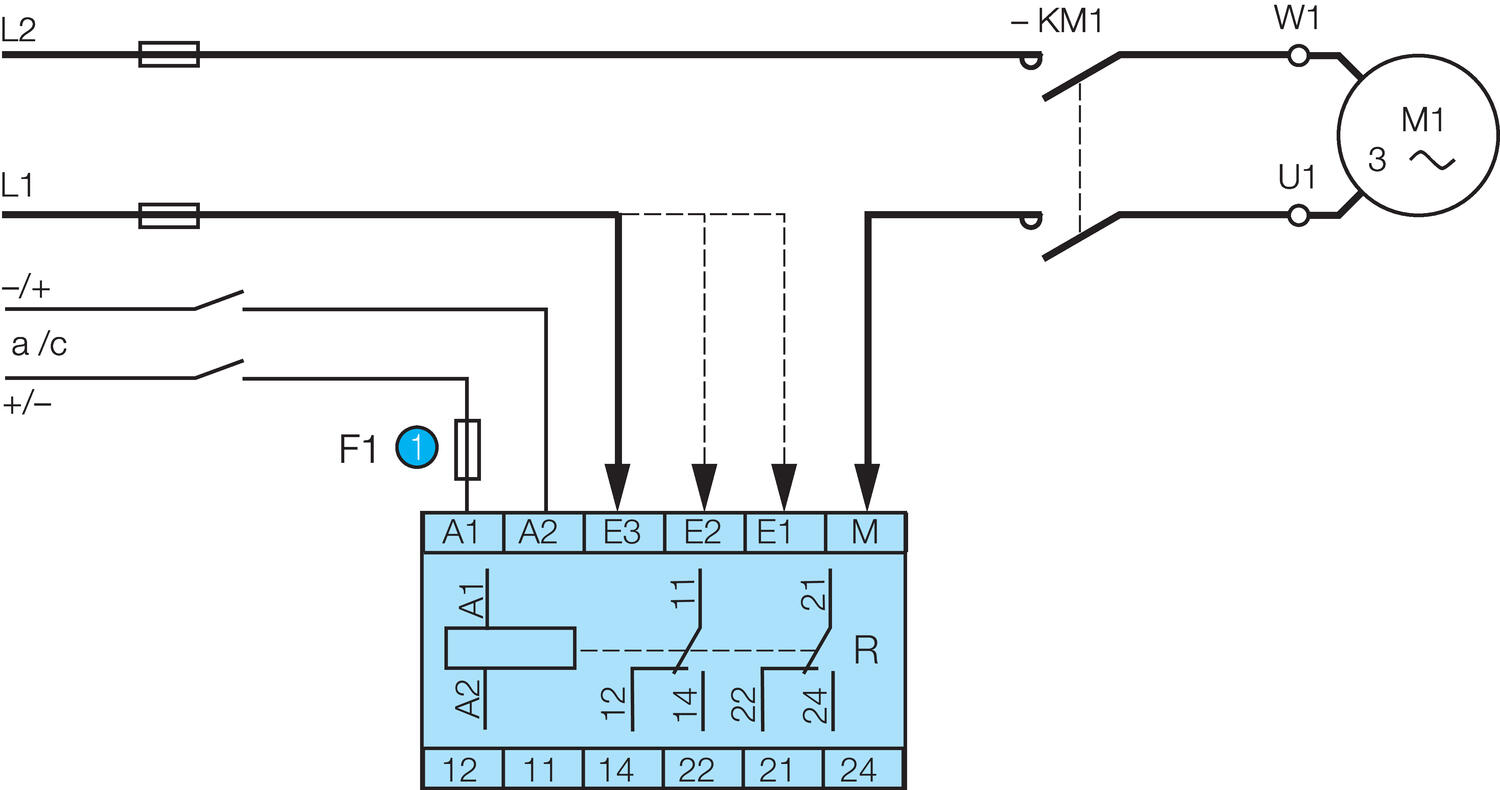

Om strømmen skulle overstige 10A så kan man benytte en strømtrafo.
Grønn LED (Un) indikerer manøverspenning OK. Gul LED (R) indikerer aktiv reléutgang.
- 2–500mA / 0,1A–10A AC/DC
- Over- eller understrøm
- Automatisk avkjenning
- Justerbar tidsforsinkelse
Valgt variant
Tekniske data
Funksjon |
|
|---|---|
| Måleområde E1-M | 0,1-1A |
| Måleområde E2-M | 0,5-5A |
| Måleområde E3-M | 1-10A |
| E1-M max. current <1s at 25°C | 17 A |
| E2-M max. current <1s at 25°C | 20 A |
| E3-M max. current <1s at 25°C | 50 A |
| E1-M max. continuous current in 25°C | 2 A |
| E2-M max. continuous current in 25°C | 11 A |
| E3-M max. continuous current in 25°C | 11 A |
| Grenseverdi justerbar fra | 10 |
| Grenseverdi justerbar til | 100 |
| Tidsforsinkelse oppstart | 1-20s |
| Tidsforsinkelse ved overskridelse av grenseverdi | 0,1-3s |
Elektrisk data |
|
|---|---|
| Utgang | Relé 2-polt vekslende |
| Brytevne | 5A, 250V AC/DC |
| Matespenning | 24-240V ac/dc |
Øvrig teknisk data |
|
| IP-klasse tilkobling | IP20 |
| IP-klasse kåpe | IP30 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 50 °C |
| Oppbevaringstemperatur fra | -30 °C |
| Oppbevaringstemperatur til | 70 °C |
| Vekt | 130 |
| Godkjenninger | CE, CSA, RoHS, UL |
| Montering | DIN-skinne |
Nedlastbare filer
Produktbeskrivelse
Kontrollreléene HIL og HIH benyttes for overvåking av 1-fase AC/DC strømmer.
Reléene føler automatisk om hva slags strøm som skal måles.
Reléene krever manøverspenning.
Med en vribryter i front velger man over- eller understrøm, med eller uten minne.
Velger man ”med minne” så må man bryte manøverspenningen til reléet for å restarte det.
Vribryterens stilling aktiveres når manøverspenningen settes på. Om vribryteren står i feil stilling forblir reléet upåvirket og lysdiodene blinker for å indikere feil innstilling.
Om vribryterens stilling endres under drift begynner alle lysdiodene å blinke, men produktet fortsetter å fungere normalt med den strøm som senest var innstilt på vribryteren.
Grenseverdien for over- eller understrøm stilles inn med et potensiometer som er gradert i prosent av det strømområde som skal overvåkes.
Hystereseverdien stilles inn på lignende sett med en skala gradert fra 5 – 50 % av innstilt grenseverdi.
Begge reléene har en tidsforsinkelse (Tt) for å ignorere tilfeldige korte strømforandringer.
HIL og HIH har også en tidsforsinkelse under oppstart (Ti) innstillbart mellom 1 – 20 sekunder får å ignorere strømtopper eller strømdipper ved oppstart.
Om strømmen skulle overstige 10A så kan man benytte en strømtrafo.
Grønn LED (Un) indikerer manøverspenning OK. Gul LED (R) indikerer aktiv reléutgang.
