LOVATO

Strømtransformatorer

DM...

Strømtransformatoren omformer en høyere vekselstrøm (primærstrøm) til en lavere sekundærstrøm, som kan kobles til et instrument, måleveriomformer, energimåling mm. Om primærstrømmen (kabelen) trekkes flere ganger igjennom hullet, dobbles strømmen for hver runde.



Eksempel . DM1TMA0100 der 0-100 A primært gir 0-5 A sekundært. Om merkestrømmen på f.eks en motor er 20 A, gir utgangen 1 A. Om primærstrømskabelen trekkes igjennom hullet en gang til blir sekundærstrømmen 2 A. Deretter øker den med 1 A for hver gang du trekker primærstrømskabelen igjennom. Altså utstrømmen dobler seg for hver gang man trekker primærstrømskabelen igjennom hullet.



Disse finnes i 3 nøyaktighetsklasser, klasse 1, klasse 0.5 og for høyere nøyaktighet klasse 0.5s.





Faste:

DM0T..: Håndterer 22 mm kabel (Ø22 mm)

DM2T..: Håndterer 23 mm kabel (Ø23 mm), 30x10, 25x12,5 og 20x15 mm skinne. 52 mm bred

DM3T..: Håndterer 30 mm kabel (Ø30 mm), 40x10, 30x20 og 25x25 mm skinne. 71 mm bred.

DM33T..:Håndterer 44 mm kabel (Ø44 mm), 51x41 og 61x31 mm skinne. 95 mm bred.

DM34T..:Håndterer 44 mm kabel (Ø44 mm), 69x10 og 50x30 mm skinne. 95 mm bred.

DM35T..:Håndterer 66 mm kabel (Ø66 mm), 80x12,5, 60x30 og 50x50 mm skinne. 105 mm bred.

DM37T..:Kommer 101x56 mm skinne. 128 mm bred.

DM4T..: Håndterer 86 mm kabel (Ø86 mm), 100x30, 80x50 og 70x60 mm skinne. 140 mm bred.



Faste med høy nøyaktighet:

DM1TP..: Håndterer 28 mm kabel (Ø28 mm) 30x10, 25x12,5 og 20x15 mm skinne. 52 mm bred



Les mer
  • Til energimålere DME og DMG
  • Komplett sortiment
  • Faste og delbare trafoer
  • Komplett sortiment

Valgt variant

Flere varianter
Direktelink til produsentens nettside med CAD, godkjenninger mm

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Valgt variant

Tekniske data

Inngangsdata
Primærstrøm 50 A

Mekanisk data
Høyde 66
Bredde 44
Dybde 30
Sekundærstrøm 5 A
Type strømtransformator Fast
Kabeldiameter maks. 22

Nedlastbare filer

Produktbeskrivelse

Strømtransformatoren omformer en høyere vekselstrøm (primærstrøm) til en lavere sekundærstrøm, som kan kobles til et instrument, måleveriomformer, energimåling mm. Om primærstrømmen (kabelen) trekkes flere ganger igjennom hullet, dobbles strømmen for hver runde.



Eksempel . DM1TMA0100 der 0-100 A primært gir 0-5 A sekundært. Om merkestrømmen på f.eks en motor er 20 A, gir utgangen 1 A. Om primærstrømskabelen trekkes igjennom hullet en gang til blir sekundærstrømmen 2 A. Deretter øker den med 1 A for hver gang du trekker primærstrømskabelen igjennom. Altså utstrømmen dobler seg for hver gang man trekker primærstrømskabelen igjennom hullet.



Disse finnes i 3 nøyaktighetsklasser, klasse 1, klasse 0.5 og for høyere nøyaktighet klasse 0.5s.





Faste:

DM0T..: Håndterer 22 mm kabel (Ø22 mm)

DM2T..: Håndterer 23 mm kabel (Ø23 mm), 30x10, 25x12,5 og 20x15 mm skinne. 52 mm bred

DM3T..: Håndterer 30 mm kabel (Ø30 mm), 40x10, 30x20 og 25x25 mm skinne. 71 mm bred.

DM33T..:Håndterer 44 mm kabel (Ø44 mm), 51x41 og 61x31 mm skinne. 95 mm bred.

DM34T..:Håndterer 44 mm kabel (Ø44 mm), 69x10 og 50x30 mm skinne. 95 mm bred.

DM35T..:Håndterer 66 mm kabel (Ø66 mm), 80x12,5, 60x30 og 50x50 mm skinne. 105 mm bred.

DM37T..:Kommer 101x56 mm skinne. 128 mm bred.

DM4T..: Håndterer 86 mm kabel (Ø86 mm), 100x30, 80x50 og 70x60 mm skinne. 140 mm bred.



Faste med høy nøyaktighet:

DM1TP..: Håndterer 28 mm kabel (Ø28 mm) 30x10, 25x12,5 og 20x15 mm skinne. 52 mm bred



Tilbehør

Relatert

DC-enerigimålere for ladestasjoner
Produktnyheter

DC-energimålere for ladestasjoner

Det voksende markedet for elektriske kjøretøy stiller høye krav til pålitelige og presise løsninger for energimåling i ladeinfrastrukturen. LOVATO Electric lanserer nå sin nye serie DC-energimålere, DMED4, som er spesielt utviklet for bruk i ladestasjoner for elbiler. Med tydelig fokus på ytelse, fleksibilitet og sertifiseringskrav tilbyr DMED4-serien løsninger som allerede i dag svarer på morgendagens behov.

Optimaliser målinger i elektriske skap med Easy Branch - mål opptil 99 forskjellige punkter samtidig med kun én kostnadseffektiv enhet.
Produktnyheter

Opp til 99 målepunkter på en analysator

Visste du at det er mange forskjellige parametere som må måles inne i et elektrisk skap? Tradisjonelle måleverktøy krever separate instrumenter for hver enkelt målepunkt, men det finnes nå en mer effektiv løsning - Easy Branch. Dette er en kostnadseffektiv løsning som lar deg måle opptil 99 forskjellige punkter på én gang, ved hjelp av en enkelt analyseenhet.

Lovato nettverksanalysator
Produktnyheter

Nye nettanalysatorer med easy branch tilkobling

Lovato Electric presenterer den nye generasjonen av DMG-seriens nettverksanalysatorer.

Ladestasjoner
Kunnskap

Vi har produkter til ladestasjoner for elbiler

Med den kraftige veksten i salg av elbiler er elbillading etterspurt. Ladestasjoner dukker opp rundt om i landet og har virkelig blitt en ny del i samfunnet. Det er nå veldig mange ladepunkter i Norge, og mange har egen ladestasjon hjemme.

Lovato energimålere
Produktnyheter

Lovato utvider med nye energimålere

Lanseringen av de nye modellene gjør serien komplett. De nye er DMED111 (1-fase) og DMED301 (3-fase), som takler 40 A respektive 80 A direkte.

Kunnskap

Hvor forbrukes din energi?

Om du har server eller ikke. Vi har løsninger for hvordan du kan overvåke energibruken, og samtidig gi deg et bra totalbilde over hvordan og hvor energien din forbrukes.

Artikler Primærstrøm Høyde Bredde Dybde Sekundærstrøm Type strømtransformator Kabeldiameter maks. Pris

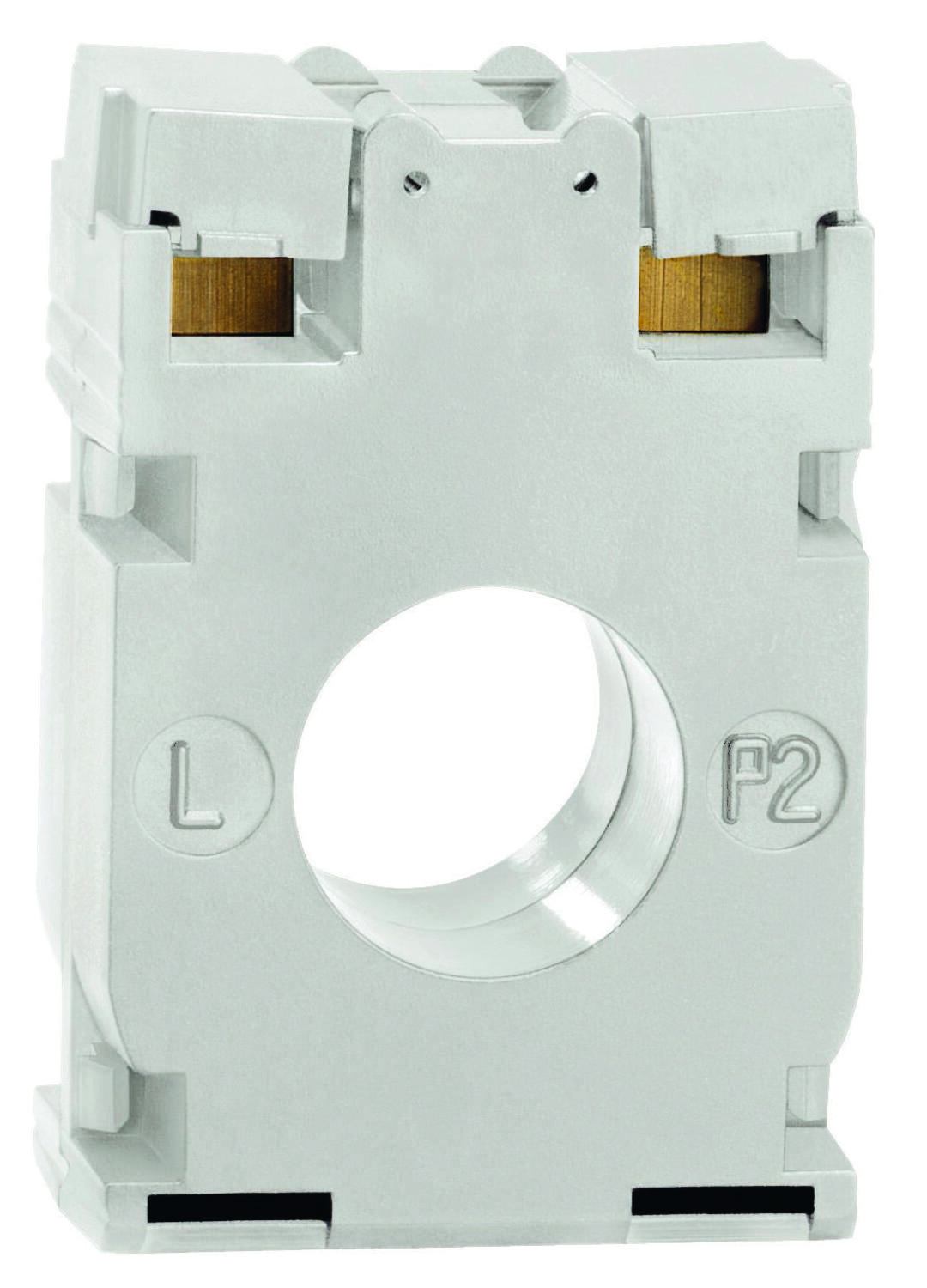

DM0T.tif
Strømtransformator 50/5 A.
Artikkel:
DM0T0050 Kopiert
50 A
66
44
30
5 A
Fast
22
DM0T.tif
Strømtransformator 60/5 A.
Artikkel:
DM0T0060 Kopiert
60 A
66
44
30
5 A
Fast
22
DM0T.tif
Strømtransformator 80/5 A.
Artikkel:
DM0T0080 Kopiert
80 A
66
44
30
5 A
Fast
22
DM0T.tif
Strømtransformator 100/5 A.
Artikkel:
DM0T0100 Kopiert
100 A
66
44
30
5 A
Fast
22
DM0T.tif
Strømtransformator 150/5 A.
Artikkel:
DM0T0150 Kopiert
150 A
66
44
30
5 A
Fast
22

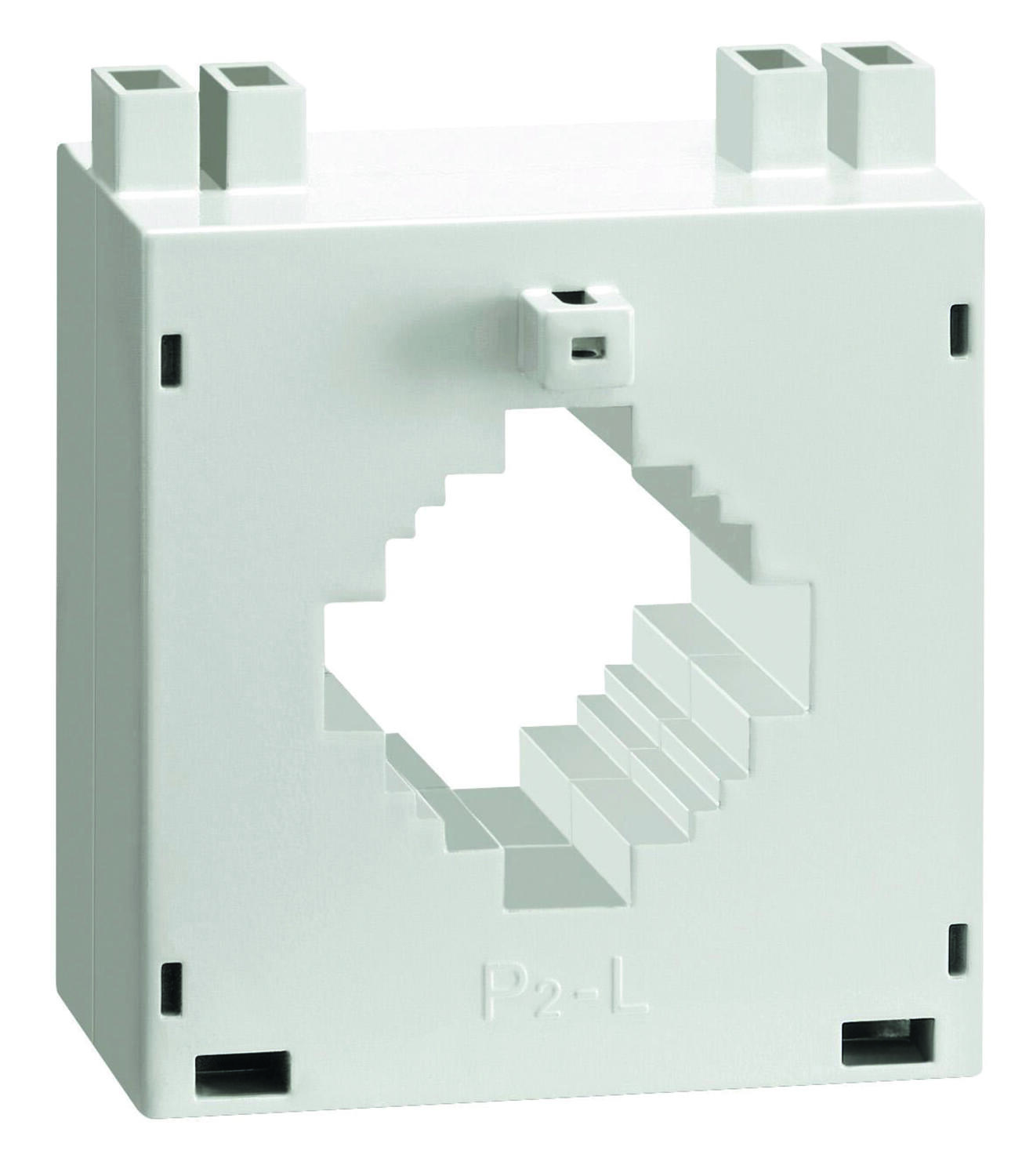

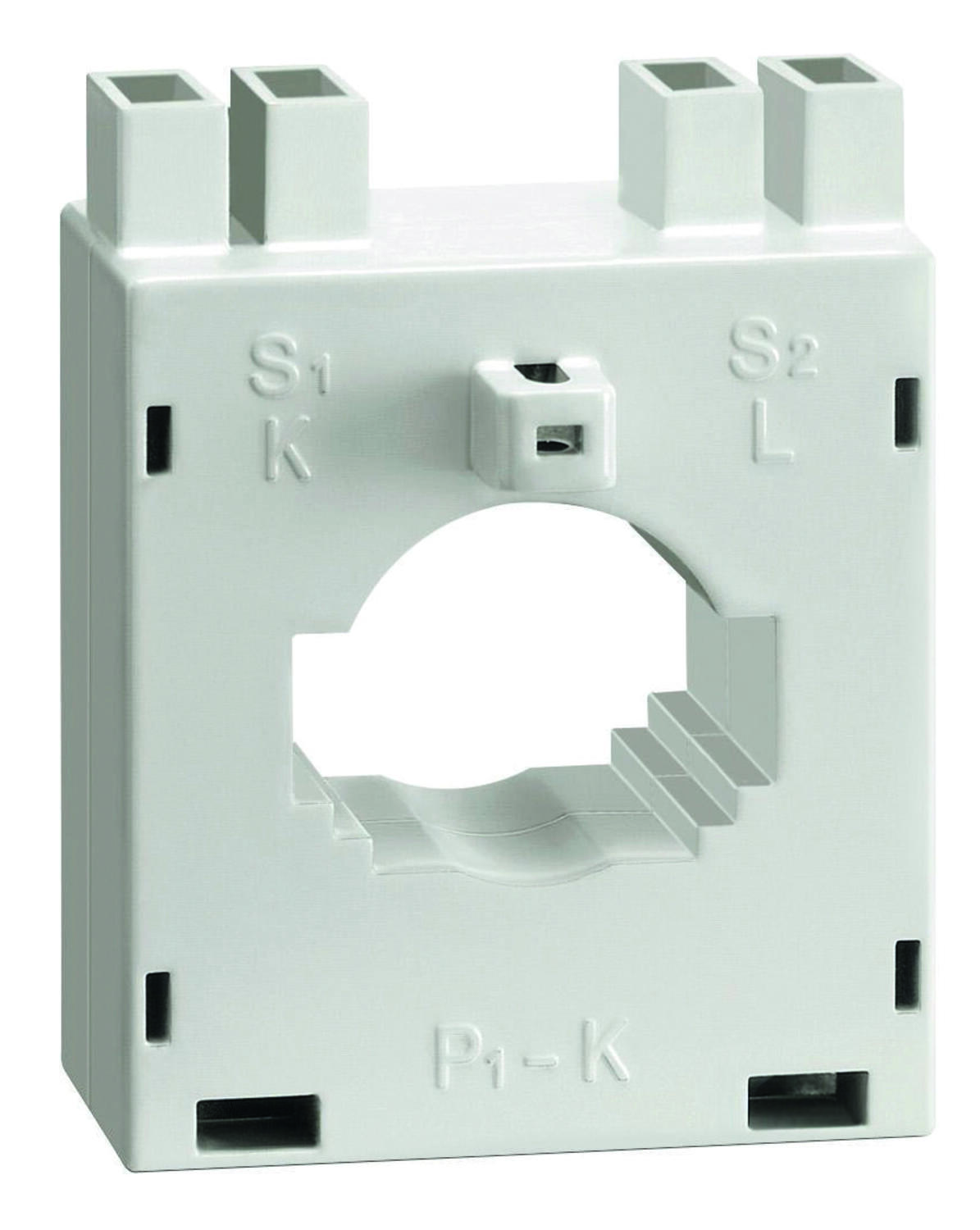

Lovato strømtrafo
Strømtransformator 100/5 A, fast kjerne
Artikkel:
DM2T0100 Kopiert
100 A
65,5
52
46,5
5 A
Fast
23
Lovato strømtrafo
Strømtransformator 150/5 A, fast kjerne
Artikkel:
DM2T0150 Kopiert
150 A
65,5
52
46,5
5 A
Fast
23
Lovato strømtrafo
Strømtransformator 200/5 A, fast kjerne
Artikkel:
DM2T0200 Kopiert
200 A
65,5
52
46,5
5 A
Fast
23
Lovato strømtrafo
Strømtransformator 250/5 A, fast kjerne
Artikkel:
DM2T0250 Kopiert
250 A
65,5
52
46,5
5 A
Fast
23
Lovato strømtrafo
Strømtransformator 300/5 A, fast kjerne
Artikkel:
DM2T0300 Kopiert
300 A
65,5
52
46,5
5 A
Fast
23
Lovato strømtrafo
Strømtransformator 400/5 A, fast kjerne
Artikkel:
DM2T0400 Kopiert
400 A
65,5
52
46,5
5 A
Fast
23
Lovato strømtrafo
Strømtransformator 200/5 A. fast
Artikkel:
DM3T0200 Kopiert
200 A
81,5
71
44,5
5 A
Fast
30
Lovato strømtrafo
Strømtransformator 250/5 A. fast
Artikkel:
DM3T0250 Kopiert
250 A
81,5
71
44,5
5 A
Fast
30
Lovato strømtrafo
Strømtransformator 300/5 A. fast
Artikkel:
DM3T0300 Kopiert
300 A
81,5
71
44,5
5 A
Fast
30
Lovato strømtrafo
Strømtransformator 400/5 A. fast
Artikkel:
DM3T0400 Kopiert
400 A
81,5
71
44,5
5 A
Fast
30
Lovato strømtrafo
Strømtransformator 500/5 A. fast
Artikkel:
DM3T0500 Kopiert
500 A
81,5
71
44,5
5 A
Fast
30
Lovato strømtrafo
Strømtransformator 600/5 A. fast
Artikkel:
DM3T0600 Kopiert
600 A
81,5
71
44,5
5 A
Fast
30
Lovato strømtrafo
Strømtransformator 800/5 A. fast
Artikkel:
DM3T0800 Kopiert
800 A
81,5
71
44,5
5 A
Fast
30
DM35T.tif
Strømtransformator 800/5 A. fast
Artikkel:
DM35T0800 Kopiert
800 A
126,5
105
41,5
5 A
Fast
66
DM35T.tif
Strømtransformator 1000/5 A. fast
Artikkel:
DM35T1000 Kopiert
1000 A
126,5
105
41,5
5 A
Fast
66
DM35T.tif
Strømtransformator 1250/5 A. fast
Artikkel:
DM35T1250 Kopiert
1250 A
126,5
105
41,5
5 A
Fast
66

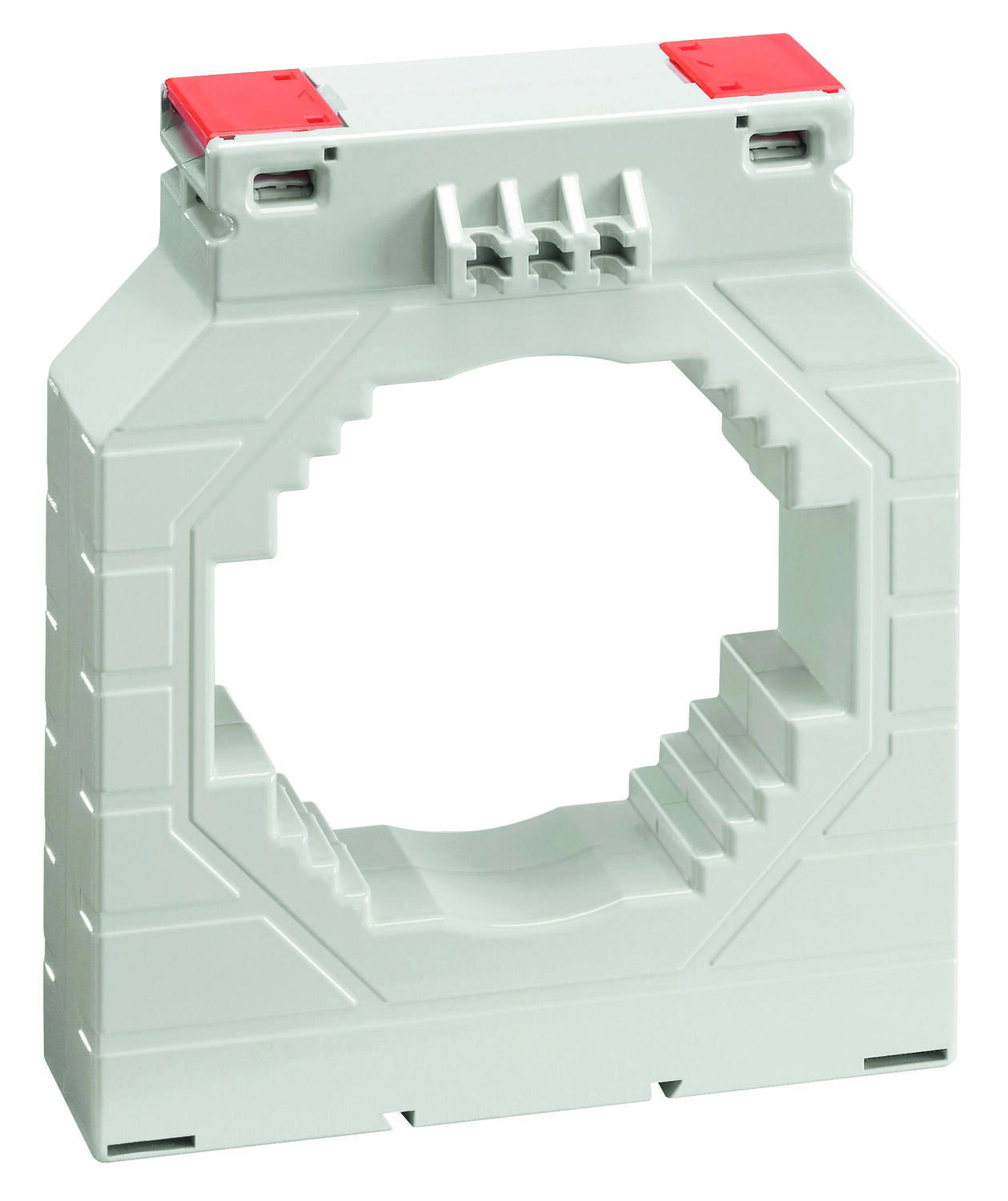

CT009_CO.tif
Strømtransformator, Fast 1000/5 A
Artikkel:
DM4T1000 Kopiert
1000 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 1250/5 A
Artikkel:
DM4T1250 Kopiert
1250 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 1500/5 A
Artikkel:
DM4T1500 Kopiert
1500 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 1600/5 A
Artikkel:
DM4T1600 Kopiert
1600 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 2000/5 A
Artikkel:
DM4T2000 Kopiert
2000 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 2500/5 A
Artikkel:
DM4T2500 Kopiert
2500 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 3000/5 A
Artikkel:
DM4T3000 Kopiert
3000 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 3500/5 A
Artikkel:
DM4T3500 Kopiert
3500 A
155
140
53
5 A
Fast
86
CT009_CO.tif
Strømtransformator, Fast 4000/5 A
Artikkel:
DM4T4000 Kopiert
4000 A
155
140
53
5 A
Fast
86
DM5T.tif
Strømtransformator, Fast 60/5 A
Artikkel:
DM1TP0060 Kopiert
60 A
98,5
74,5
40
5 A
Høy nøyaktighet
28
DM5T.tif
Strømtransformator, Fast 80/5 A
Artikkel:
DM1TP0080 Kopiert
80 A
98,5
74,5
40
5 A
Høy nøyaktighet
28
DM5T.tif
Strømtransformator 100/5 A. fast
Artikkel:
DM1TP0100 Kopiert
100 A
98,5
74,5
40
5 A
Høy nøyaktighet
28
DM5T.tif
Strømtransformator, Fast 150/5 A
Artikkel:
DM1TP0150 Kopiert
150 A
98,5
74,5
40
5 A
Høy nøyaktighet
28
DM5T.tif
Strømtransformator, Fast 200/5 A
Artikkel:
DM1TP0200 Kopiert
200 A
98,5
74,5
40
5 A
Høy nøyaktighet
28
DM5T.tif
Strømtransformator, Fast 250/5 A
Artikkel:
DM1TP0250 Kopiert
250 A
98,5
74,5
40
5 A
Høy nøyaktighet
28
DM5T.tif
Strømtransformator, Fast 300/5 A
Artikkel:
DM1TP0300 Kopiert
300 A
98,5
74,5
40
5 A
Høy nøyaktighet
28
DM5T.tif
Strømtransformator, Fast 400/5 A
Artikkel:
DM1TP0400 Kopiert
400 A
98,5
74,5
40
5 A
Høy nøyaktighet
33
DM5T.tif
Strømtransformator, Fast 500/5 A
Artikkel:
DM1TP0500 Kopiert
500 A
98,5
74,5
40
5 A
Høy nøyaktighet
33

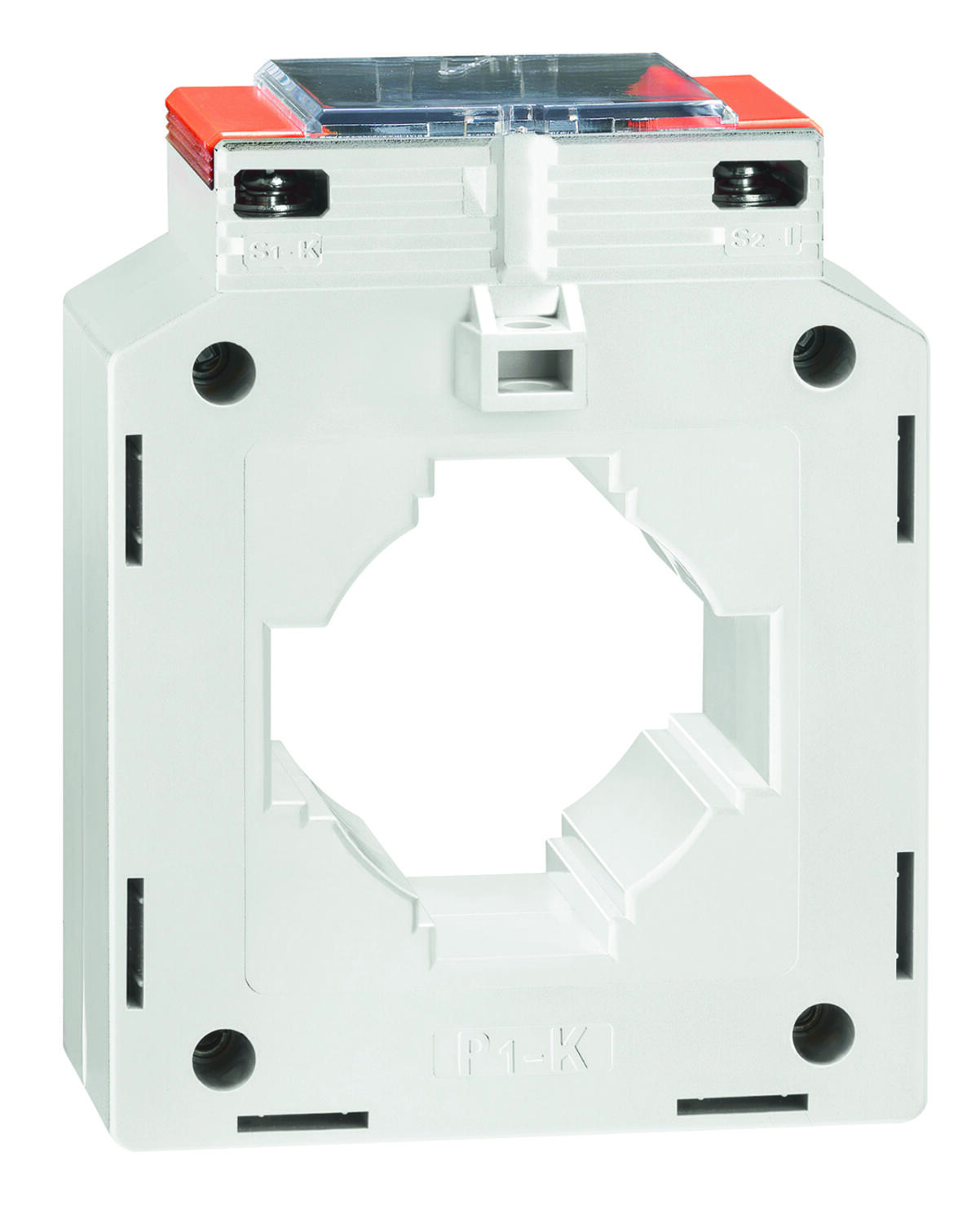

DM3TP0500.tif
Strømtransformator, Fast 500/5 A
Artikkel:
DM3TP0500 Kopiert
500 A
127
101
45
5 A
Høy nøyaktighet
52
DM3TP0500.tif
Strømtransformator, Fast 600/5 A
Artikkel:
DM3TP0600 Kopiert
600 A
127
101
45
5 A
Høy nøyaktighet
52
DM3TP0500.tif
Strømtransformator, Fast 800/5 A
Artikkel:
DM3TP0800 Kopiert
800 A
127
101
45
5 A
Høy nøyaktighet
52
DM3TP0500.tif
Strømtransformator, Fast 1000/5 A
Artikkel:
DM3TP1000 Kopiert
1000 A
127
101
45
5 A
Høy nøyaktighet
52

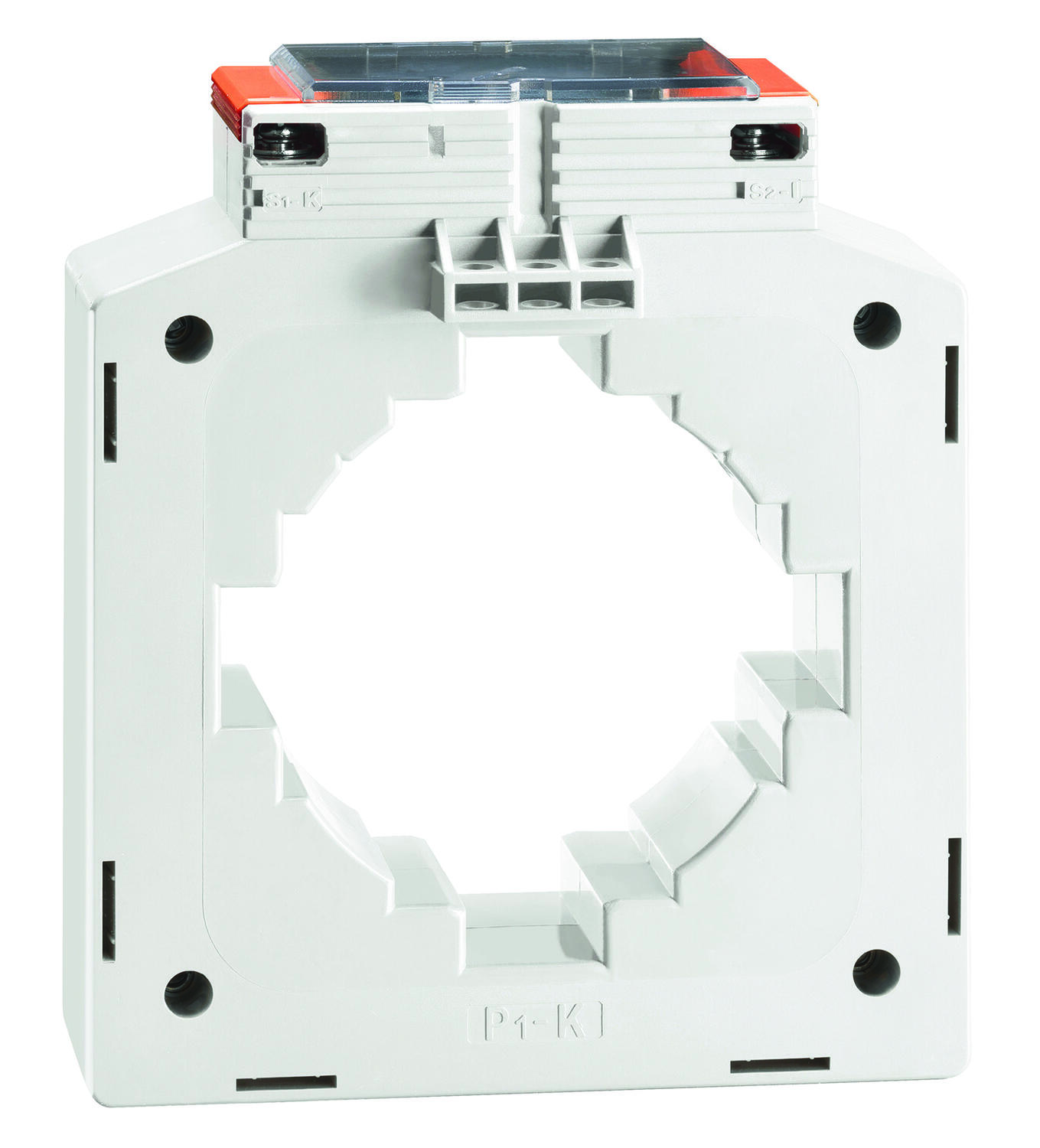

DM5TP1000.tif
Strømtransformator, Fast 1000/5 A
Artikkel:
DM5TP1000 Kopiert
1000 A
163,5
144
65
5 A
Høy nøyaktighet
66
DM5TP1000.tif
Strømtransformator, Fast 1250/5 A
Artikkel:
DM5TP1250 Kopiert
1250 A
163,5
144
65
5 A
Høy nøyaktighet
66
DM5TP1000.tif
Strømtransformator, Fast 1600/5 A
Artikkel:
DM5TP1600 Kopiert
1600 A
163,5
144
65
5 A
Høy nøyaktighet
66
DM5TP1000.tif
Strømtransformator, Fast 2000/5 A
Artikkel:
DM5TP2000 Kopiert
2000 A
163,5
144
65
5 A
Høy nøyaktighet
66
DM5TP1000.tif
Strømtransformator, Fast 2500/5 A
Artikkel:
DM5TP2500 Kopiert
2500 A
163,5
144
65
5 A
Høy nøyaktighet
66
DM5TP1000.tif
Strømtransformator, Fast 3000/5 A
Artikkel:
DM5TP3000 Kopiert
3000 A
163,5
144
65
5 A
Høy nøyaktighet
66

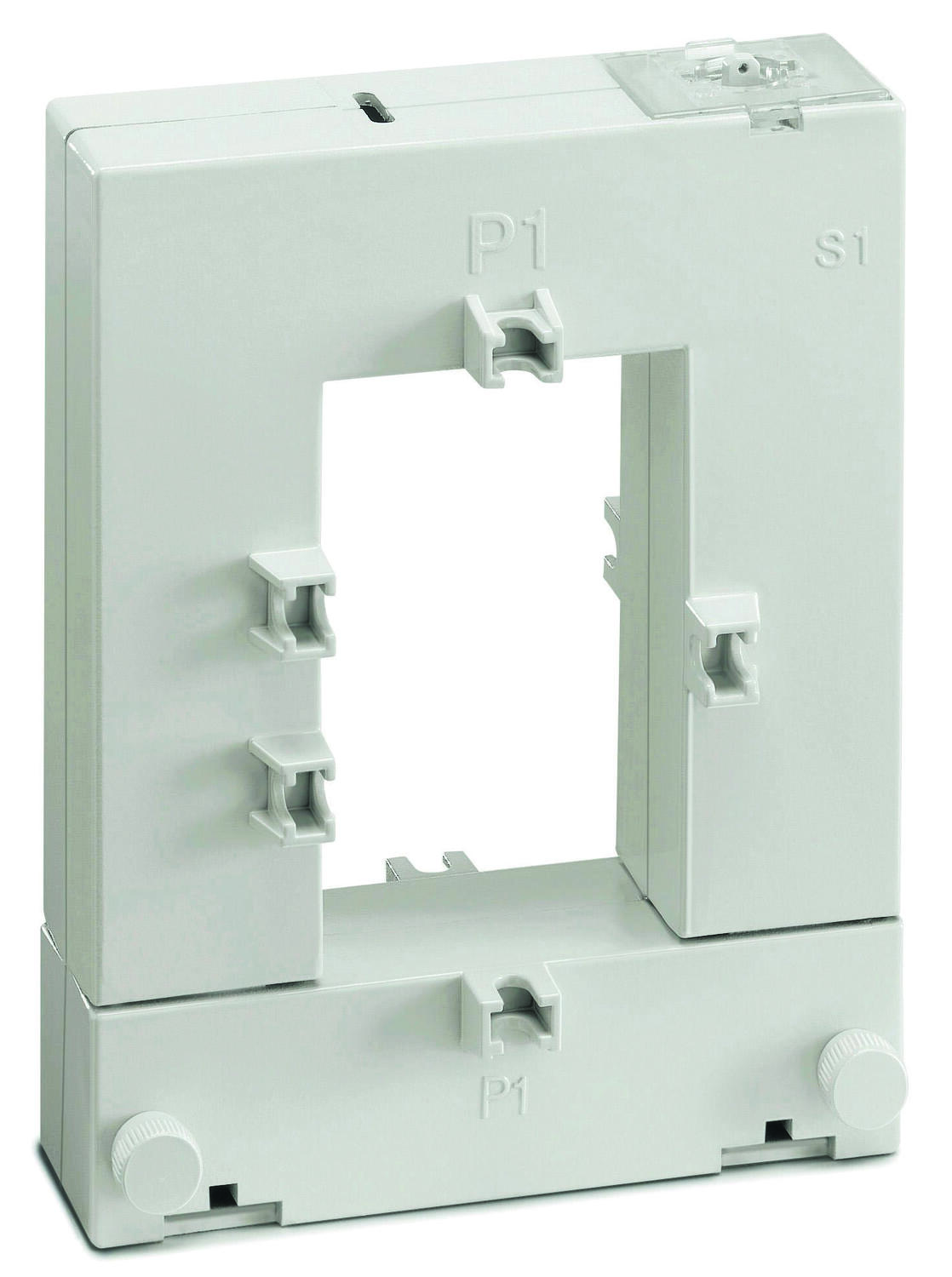

CT005_1_CO.tif
Strømtransformator, delbar 250/5 A
Artikkel:
DM1TA0250 Kopiert
250 A
144
114
50
5 A
Delbar
48
CT005_1_CO.tif
Strømtransformator, delbar 300/5 A
Artikkel:
DM1TA0300 Kopiert
300 A
144
114
50
5 A
Delbar
48
CT005_1_CO.tif
Strømtransformator, delbar 400/5 A
Artikkel:
DM1TA0400 Kopiert
400 A
144
114
50
5 A
Delbar
48
CT005_1_CO.tif
Strømtransformator, delbar 500/5 A
Artikkel:
DM1TA0500 Kopiert
500 A
144
114
50
5 A
Delbar
48
CT005_1_CO.tif
Strømtransformator, delbar 600/5 A
Artikkel:
DM1TA0600 Kopiert
600 A
144
114
50
5 A
Delbar
48
CT005_1_CO.tif
Strømtransformator, delbar 800/5 A
Artikkel:
DM1TA0800 Kopiert
800 A
144
114
50
5 A
Delbar
48
CT005_1_CO.tif
Strømtransformator, delbar 1000/5 A
Artikkel:
DM1TA1000 Kopiert
1000 A
144
114
50
5 A
Delbar
48

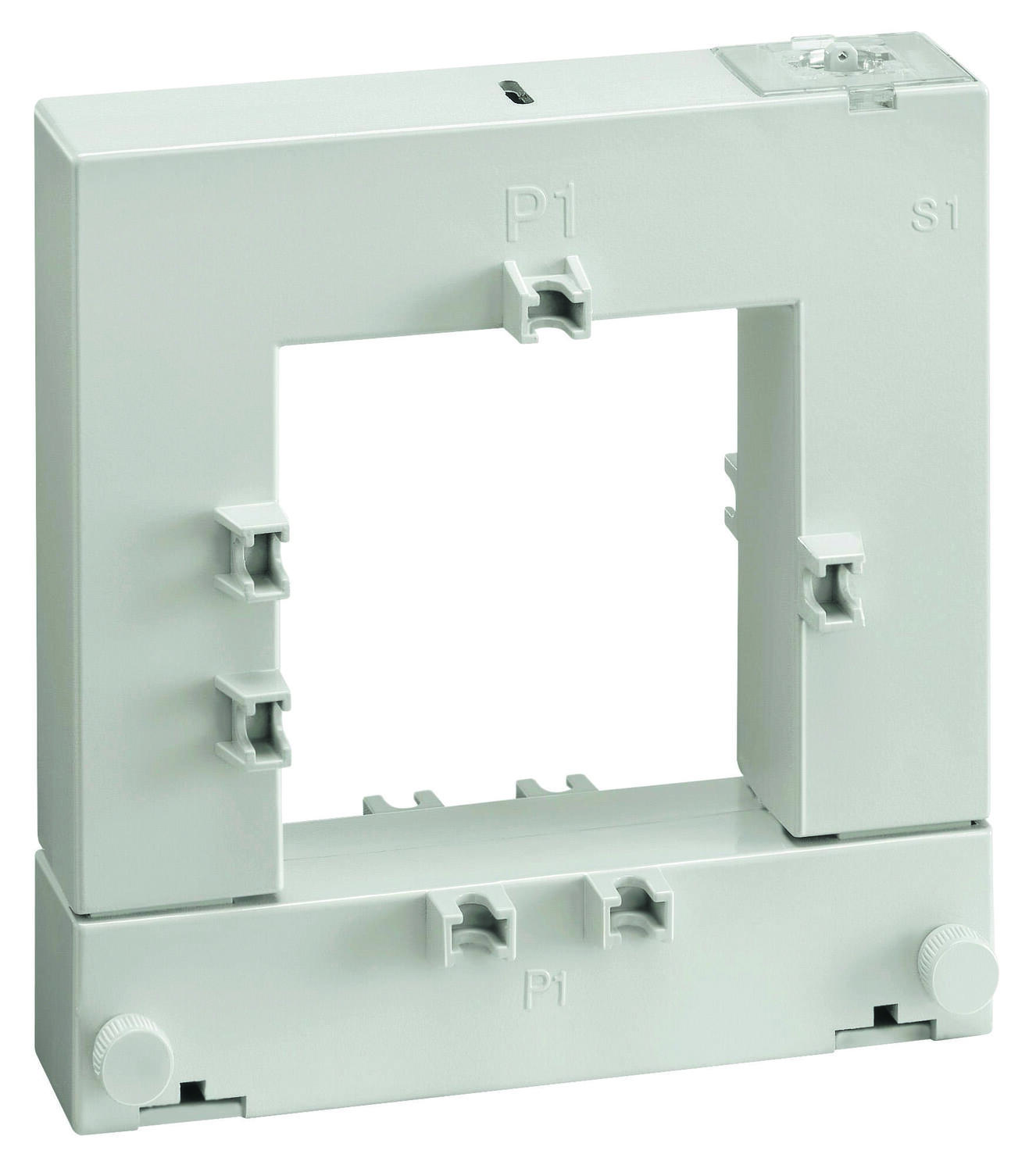

CT006_1_CO.tif
Strømtransformator, delbar 250/5 A
Artikkel:
DM2TA0250 Kopiert
250 A
144
142
50
5 A
Delbar
78
CT006_1_CO.tif
Delbar strømtransformator 300/5 A, fast kjerne
Artikkel:
DM2TA0300 Kopiert
300 A
144
142
50
5 A
Delbar
78
CT006_1_CO.tif
Strømtransformator, delbar 400/5 A
Artikkel:
DM2TA0400 Kopiert
400 A
144
142
50
5 A
Delbar
78
CT006_1_CO.tif
Delbar strømtransformator 500/5 A, fast kjerne
Artikkel:
DM2TA0500 Kopiert
500 A
144
142
50
5 A
Delbar
78
CT006_1_CO.tif
Strømtransformator, delbar 600/5 A
Artikkel:
DM2TA0600 Kopiert
600 A
144
142
50
5 A
Delbar
78
CT006_1_CO.tif
Strømtransformator, delbar 800/5 A
Artikkel:
DM2TA0800 Kopiert
800 A
144
142
50
5 A
Delbar
78
CT006_1_CO.tif
Strømtransformator, delbar 1000/5 A
Artikkel:
DM2TA1000 Kopiert
1000 A
144
142
50
5 A
Delbar
78

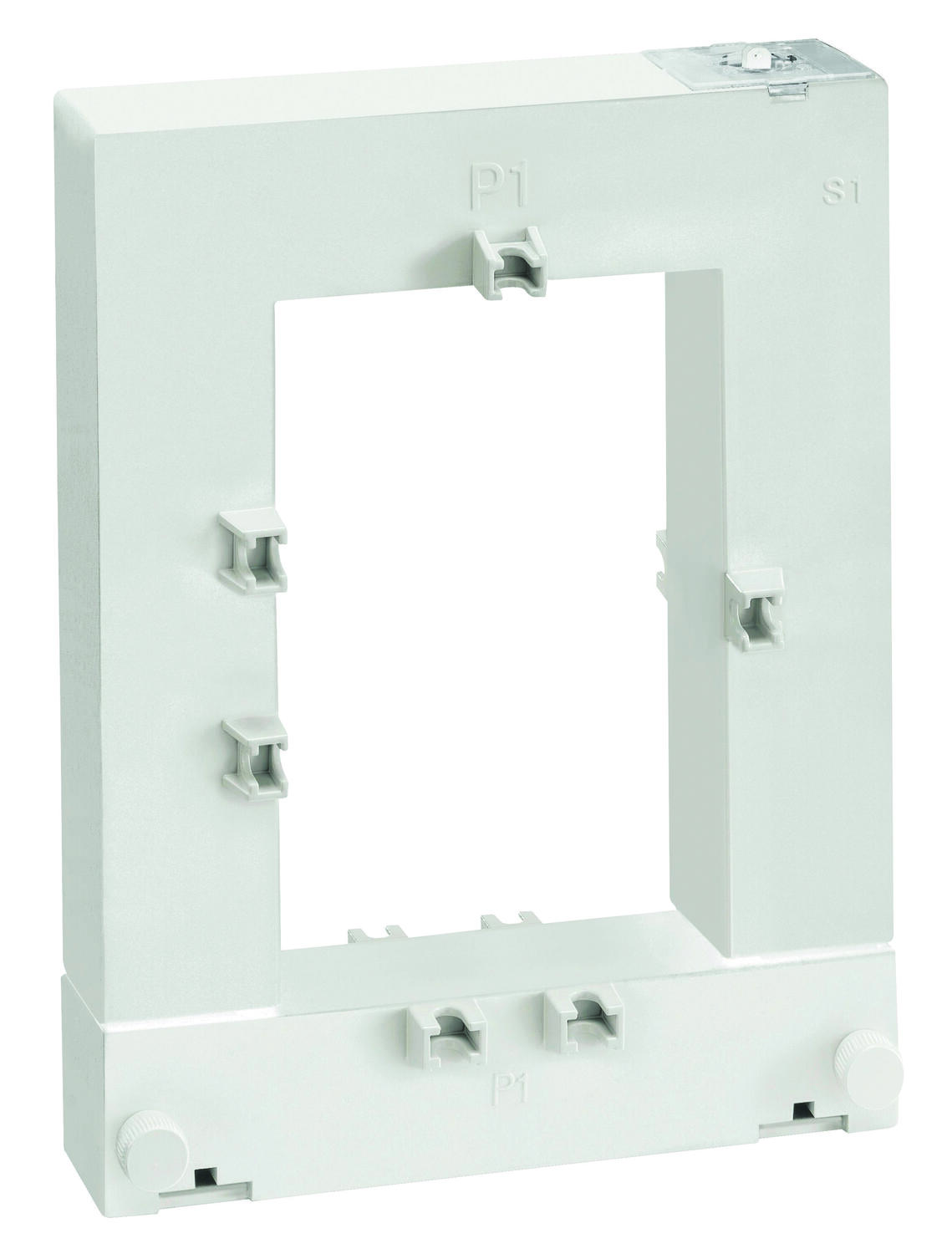

CT007_1_CO.tif
Strømtransformator, delbar 500/5 A
Artikkel:
DM3TA0500 Kopiert
500 A
184
142
50
5 A
Delbar
78
CT007_1_CO.tif
Strømtransformator, delbar 600/5 A
Artikkel:
DM3TA0600 Kopiert
600 A
184
142
50
5 A
Delbar
78
CT007_1_CO.tif
Strømtransformator, delbar 800/5 A
Artikkel:
DM3TA0800 Kopiert
800 A
184
142
50
5 A
Delbar
78
CT007_1_CO.tif
Strømtransformator, delbar 1000/5 A
Artikkel:
DM3TA1000 Kopiert
1000 A
184
142
50
5 A
Delbar
78
CT007_1_CO.tif
Strømtransformator, delbar 1250/5 A
Artikkel:
DM3TA1250 Kopiert
1250 A
184
142
50
5 A
Delbar
78
CT007_1_CO.tif
Strømtransformator, delbar 1500/5 A
Artikkel:
DM3TA1500 Kopiert
1500 A
184
142
50
5 A
Delbar
78

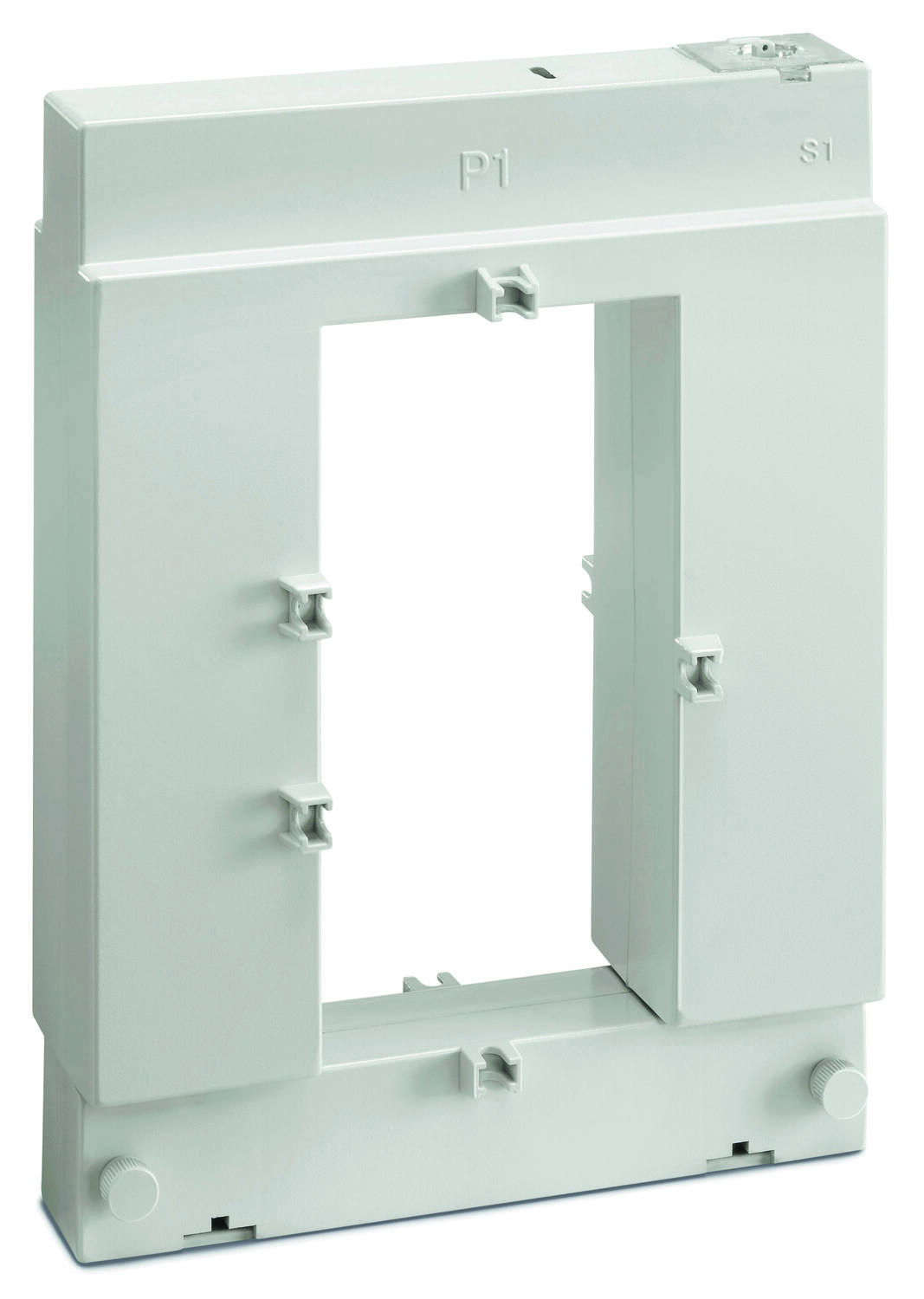

CT010_CO.tif
Strømtransformator, delbar 2000/5 A
Artikkel:
DM4TA2000 Kopiert
2000 A
245
184
52
5 A
Delbar
78
CT010_CO.tif
Strømtransformator, delbar 2500/5 A
Artikkel:
DM4TA2500 Kopiert
2500 A
245
184
52
5 A
Delbar
78
CT010_CO.tif
Strømtransformator, delbar 3000/5 A
Artikkel:
DM4TA3000 Kopiert
3000 A
245
184
52
5 A
Delbar
78
CT010_CO.tif
Strømtransformator, delbar 4000/5 A
Artikkel:
DM4TA4000 Kopiert
4000 A
245
184
52
5 A
Delbar
78
DM1TMA0100.tif
Strømtransformator, 100/5 A 1 m kabel
Artikkel:
DM1TMA0100 Kopiert
100 A
66,5
45,5
34,5
5 A
Delbar med innstøpt kabel
24
DM1TMA0100.tif
Strømtransformator, 150/5 A 1 m kabel
Artikkel:
DM1TMA0150 Kopiert
150 A
66,5
45,5
34,5
5 A
Delbar med innstøpt kabel
24
DM1TMA0100.tif
Strømtransformator, 200/5 A 1 m kabel
Artikkel:
DM1TMA0200 Kopiert
200 A
66,5
45,5
34,5
5 A
Delbar med innstøpt kabel
24
DM1TMA0100.tif
Strømtransformator, 250/5 A 1 m kabel
Artikkel:
DM1TMA0250 Kopiert
250 A
66,5
45,5
34,5
5 A
Delbar med innstøpt kabel
24

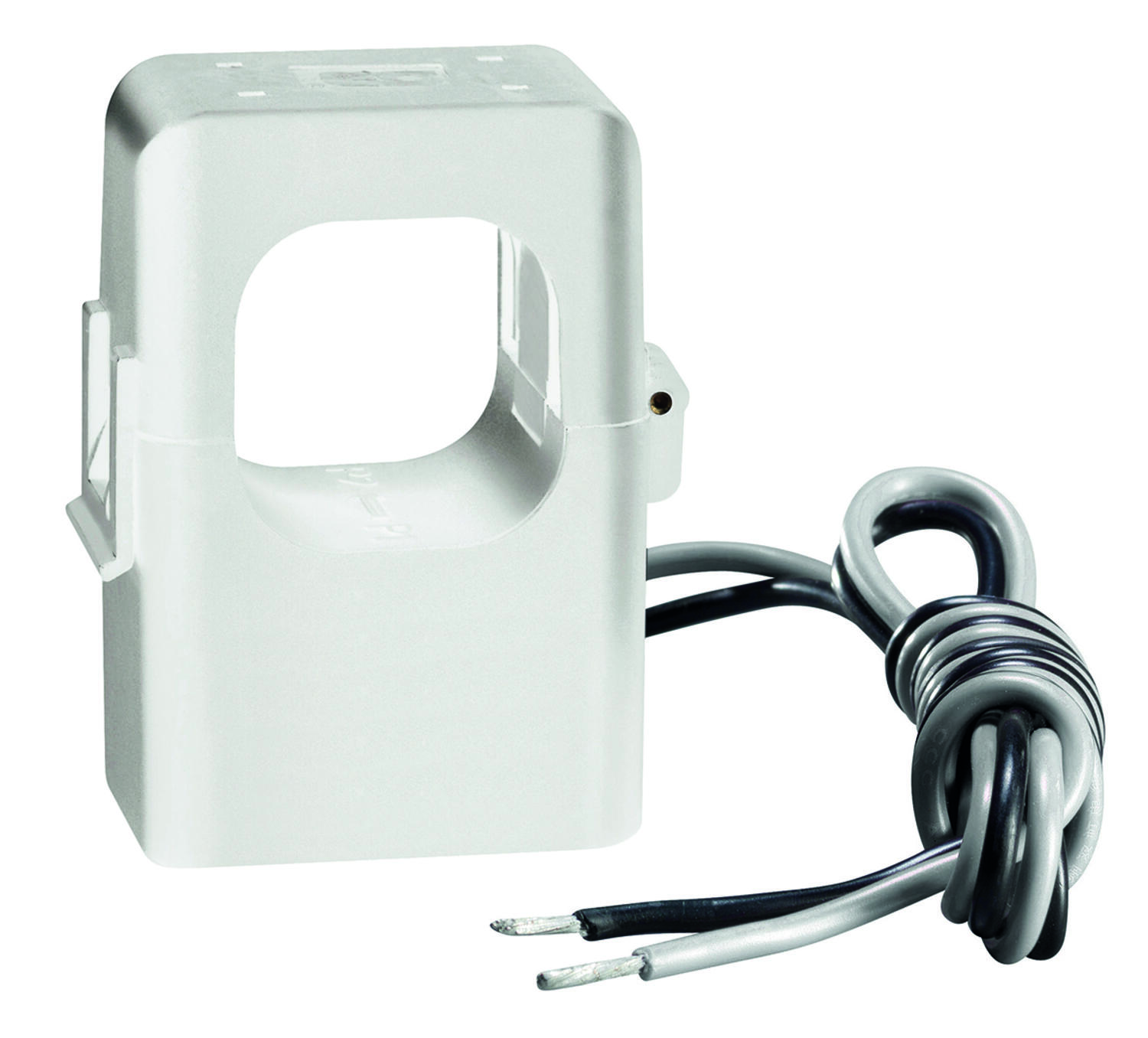

DM2TMA0250.tif
Delbar strømtransformator med kabel 250/5 A, fast kjerne
Artikkel:
DM2TMA0250 Kopiert
250 A
86
57,5
42
5 A
Delbar med innstøpt kabel
36
DM2TMA0250.tif
Strømtransformator, 300/5 A 1 m kabel
Artikkel:
DM2TMA0300 Kopiert
300 A
86
57,5
42
5 A
Delbar med innstøpt kabel
36
DM2TMA0250.tif
Strømtransformator, 400/5 A 1 m kabel
Artikkel:
DM2TMA0400 Kopiert
400 A
86
57,5
42
5 A
Delbar med innstøpt kabel
36
DM2TMA0250.tif
Strømtransformator, 500/5 A 1 m kabel
Artikkel:
DM2TMA0500 Kopiert
500 A
86
57,5
42
5 A
Delbar med innstøpt kabel
36

Valgt variant

Velg variant i listen

Trenger du teknisk hjelp?

Joachim Bjelland

004790785581
Send e-post
Kundesupport
For pris og leveringstid, logg inn eller ta kontakt med vår kundesupport
32 21 05 05
Send e-post

Kan vi hjelpe deg? Ta kontakt!

Finner du ikke det du søker, eller kan vi hjelpe deg på en annen måte? Fyll ut skjemaet nedenfor, så kommer vi tilbake til deg så snart vi kan!

Takk for at du tar kontakt med oss!

Takk for at du tar kontakt med oss på OEM Automatic! Vi vil komme tilbake til deg så snart vi kan.

Oops noe gikk galt!

Noe ser ut til å ha gått galt. Vennligst prøv igjen, eller ta direkte kontakt med vår kundesupport på [email protected] eller 32 21 05 05.
Trenger du hjelp?
Logo

Cookie-innstillinger for oem.no

Informasjonskapsler hjelper oss å forbedre opplevelsen din hos oss. Så for å kunne analysere trafikken, håndtere påloggingsinformasjon, tilby deg personlig informasjon og for at grunnleggende funksjonalitet skal fungere på nettsiden, må vi bruke noen informasjonskapsler.

Nødvendige informasjonskapsler

Disse informasjonskapslene er nødvendige for at nettstedet skal fungere og kan ikke slås av i våre systemer. De brukes vanligvis kun som svar på handlinger du har utført i forbindelse med en tjenesteforespørsel, for eksempel når du angir personlige preferanser, logger på eller fyller ut et skjema.

Analyse og måling

Disse informasjonskapslene lar oss telle antall besøk og trafikkkilder slik at vi kan måle og forbedre nettstedets ytelse. De hjelper oss å vite hvilke sider som er mer eller mindre populære og hvordan besøkende navigerer rundt på nettstedet. Informasjonen som disse informasjonskapslene samler inn er aggregert og derfor helt anonym. Hvis du ikke tillater disse informasjonskapslene, vet vi ikke når du har besøkt nettsiden vår.

Markedsføring

Disse informasjonskapslene kan legges til av våre partnere. De kan bruke dem til å lage en profil av deg, basert på dine interesser, for å vise deg mer relevant informasjon. De lagrer ingen personlig informasjon - kun informasjon om nettleseren din og enheten din. Hvis du ikke godtar disse informasjonskapslene, vil du få en mer generell og mindre tilpasset brukeropplevelse.
