LOVATO
Interface rele
I samsvar med VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120

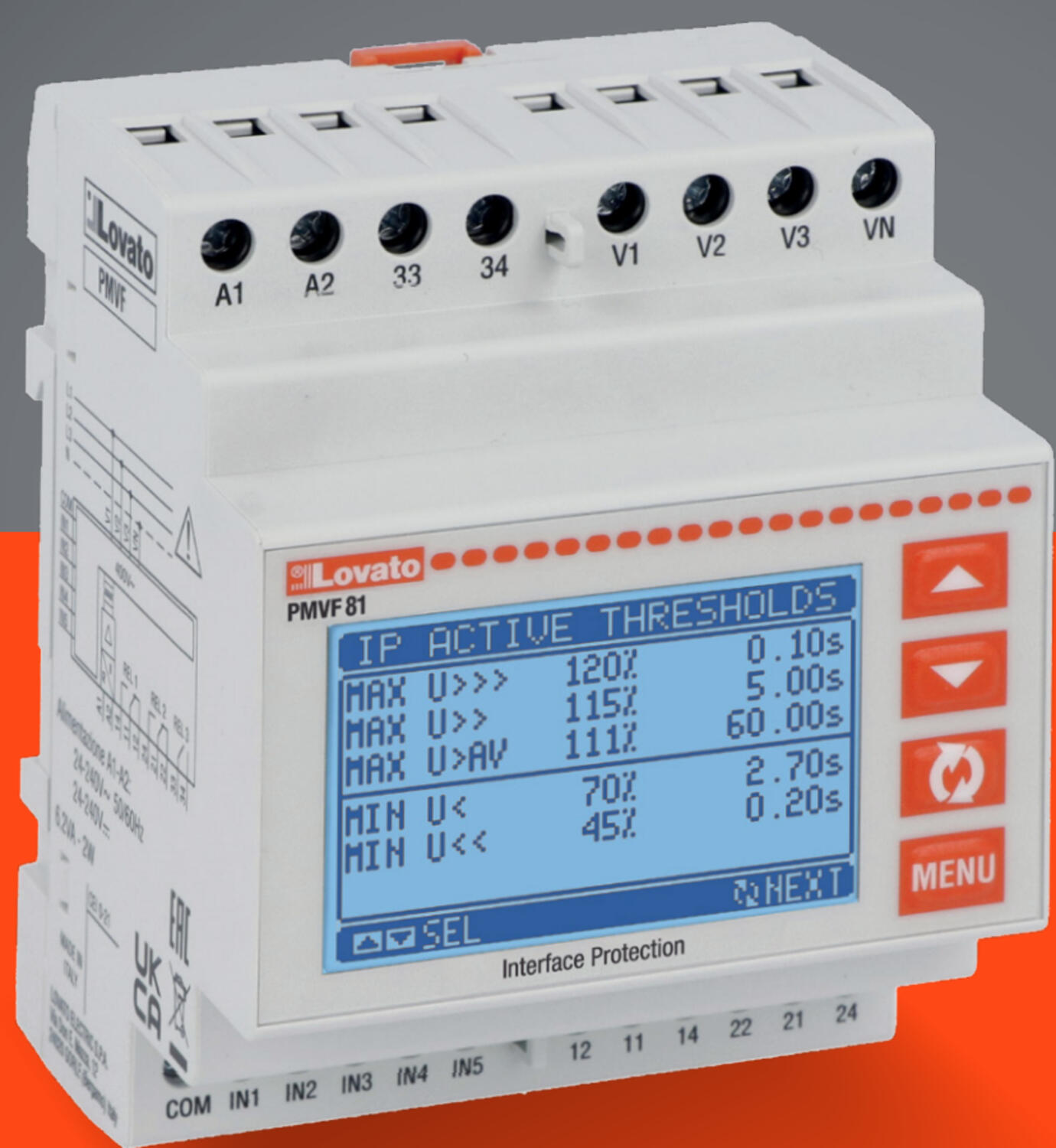

PMVF81-utstyret er designet som et grensesnittbeskyttelsessystem (IP) i henhold til VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120 og VDE V 0126-1-1 applikasjonsguide.

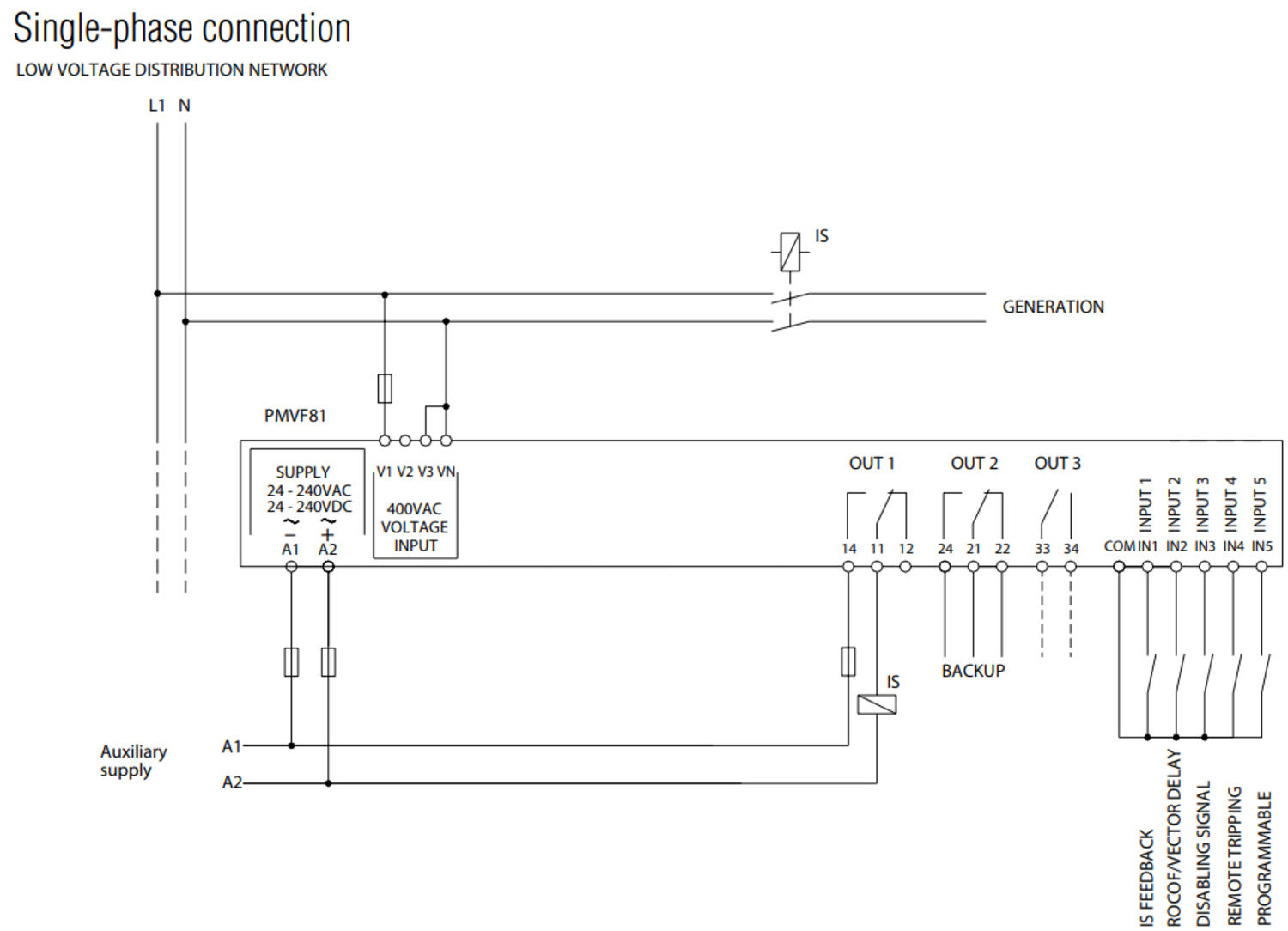

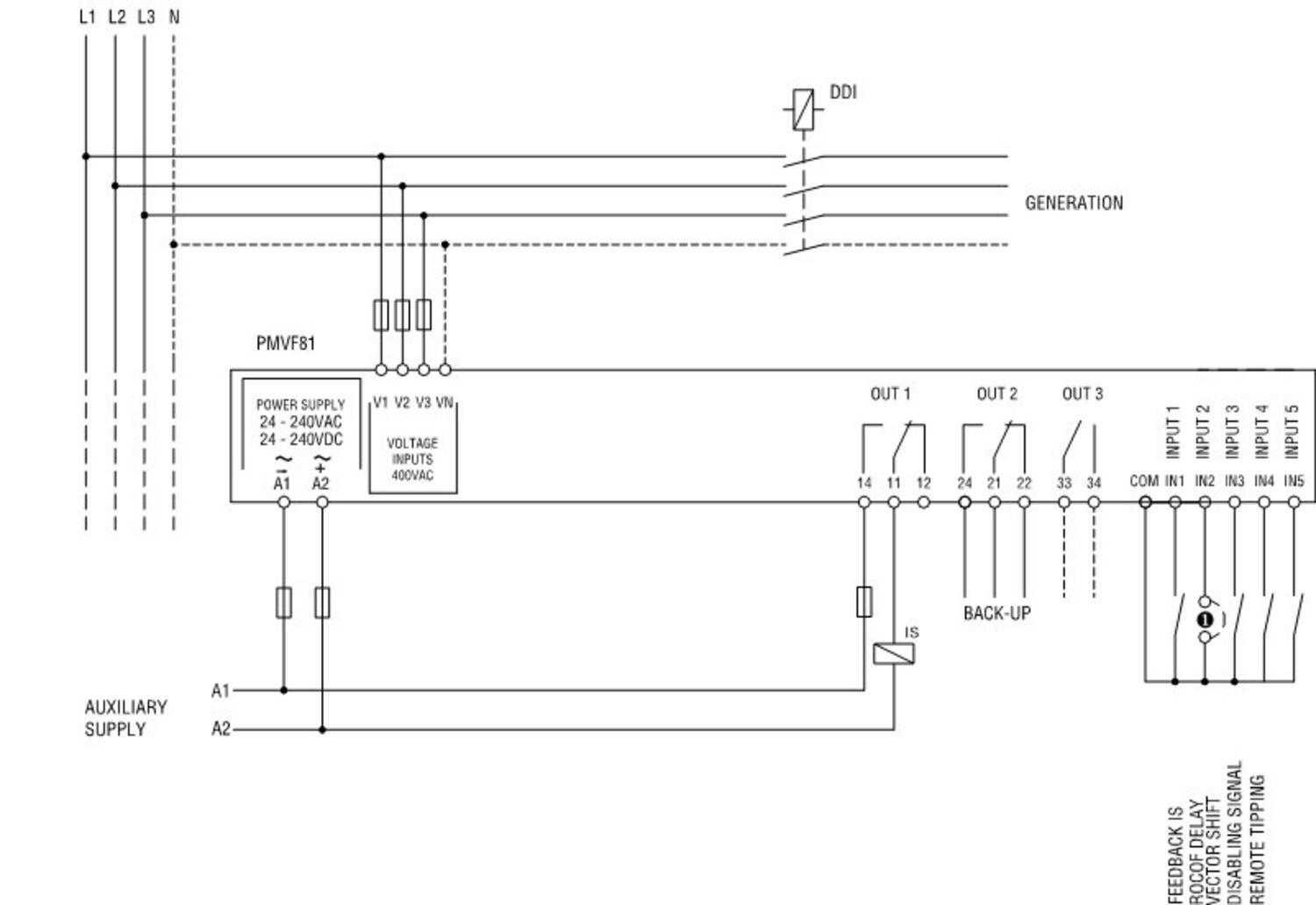

Den kan brukes på alle LV mikrogenerasjonssystemer (solcelle, vind) der den brukes til å kontrollere grensesnittbryteren (IS) mellom generasjonssystem og offentlig nett.
Ved problemer på nettet (f.eks. på grunn av vedlikehold), griper systemet inn i tide, åpner grensesnittbryteren (f.eks. kontaktor) og isolerer generasjonssystemet. I tilfelle grensesnittbryter (IS)-feil, kan den også kontrollere en sikkerhetskopienhet for å koble fra generasjonssystemet uansett.
Utstyret har 5 digitale innganger som tillater tilkobling av systemet til signalene levert av nettverksoperatøren for å oppfylle kravene i gjeldende regelverk. De implementerte funksjonene og muligheten for ytterligere utvidelse sikrer at den er forberedt på eventuelle utviklinger av vernesystemet.
PMVF81-utstyret leveres allerede programmert og klar for montering. Med fabrikkinnstillingene, når tilkoblingene er gjort, er den allerede klar til bruk i samsvar med kravene i VDE-AR-N 4105 applikasjonsguide uten at det kreves flere innstillinger. Den er likevel forberedt på eventuelle fremtidige endringer i driftsparametrene. Endringer i innstillingene er passordbeskyttet, forhindre tukling fra uautorisert personell.
Driftsspenning: 24...240 V AC/24...240 V DC

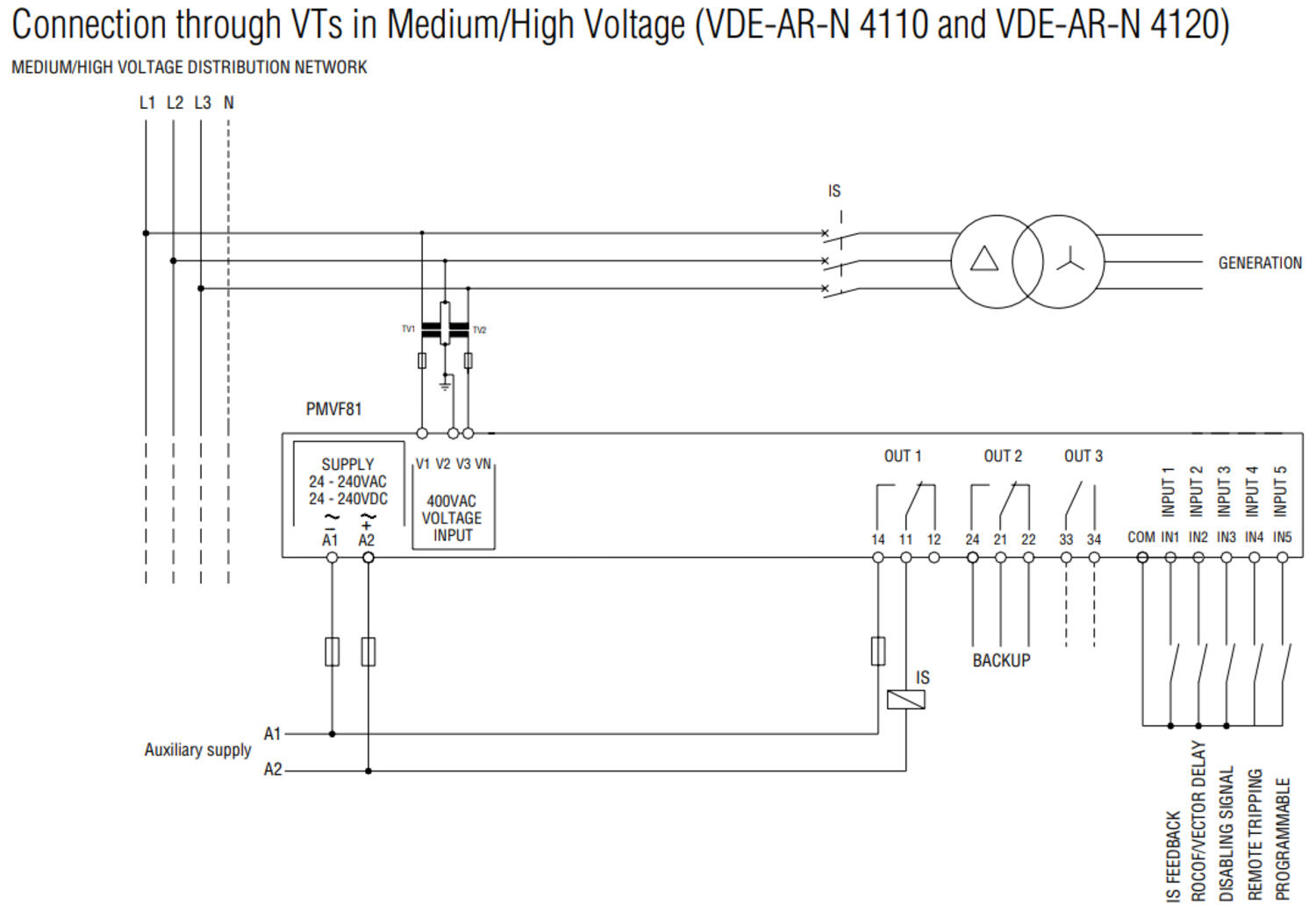

Innspenning : 100-500000 V AC (via VT`s)
Rele utganger: 3 stk
OUT1: 8 A 250 V AC, 8A 30 V DC
OUT2: 5 A 250 V AC, 5A 30 V DC
OUT3: 2 A 250 V AC, 2A 30 V DC
5 digitale innganger
Programmerbar nom. spenning, spenningsnivåer, frekvens og forsinkelser
Utvidbar med EXM moduler (USB, RS232, RS485, Ethernet)
Moduært hus : 4 moduler
Parameter configuration and remote control (only with comunication expansion module) with software and
Predisposed for IEC/EN 61850 signal supervision using expansion or external module

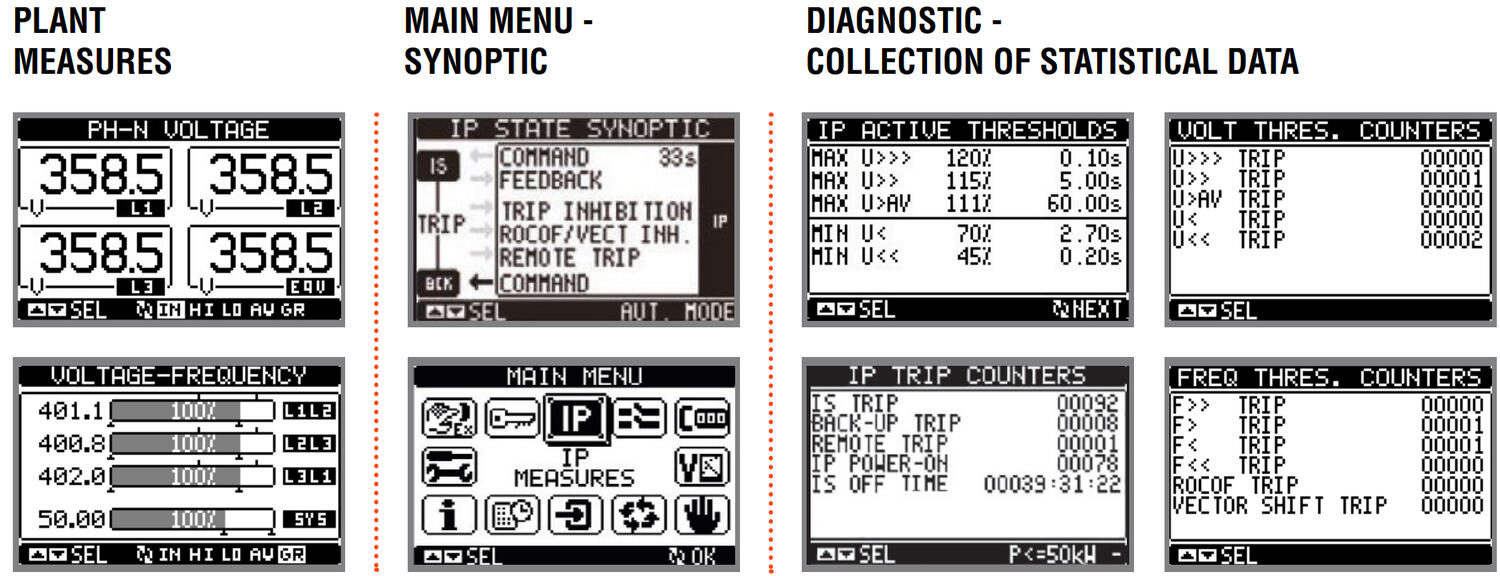

Event log (128 events with time reference): • interface protection trip events • password interaction events • commands execution • system events.
Valgt variant
Tekniske data
| Antall utgangsreleer | 3 |
|---|---|

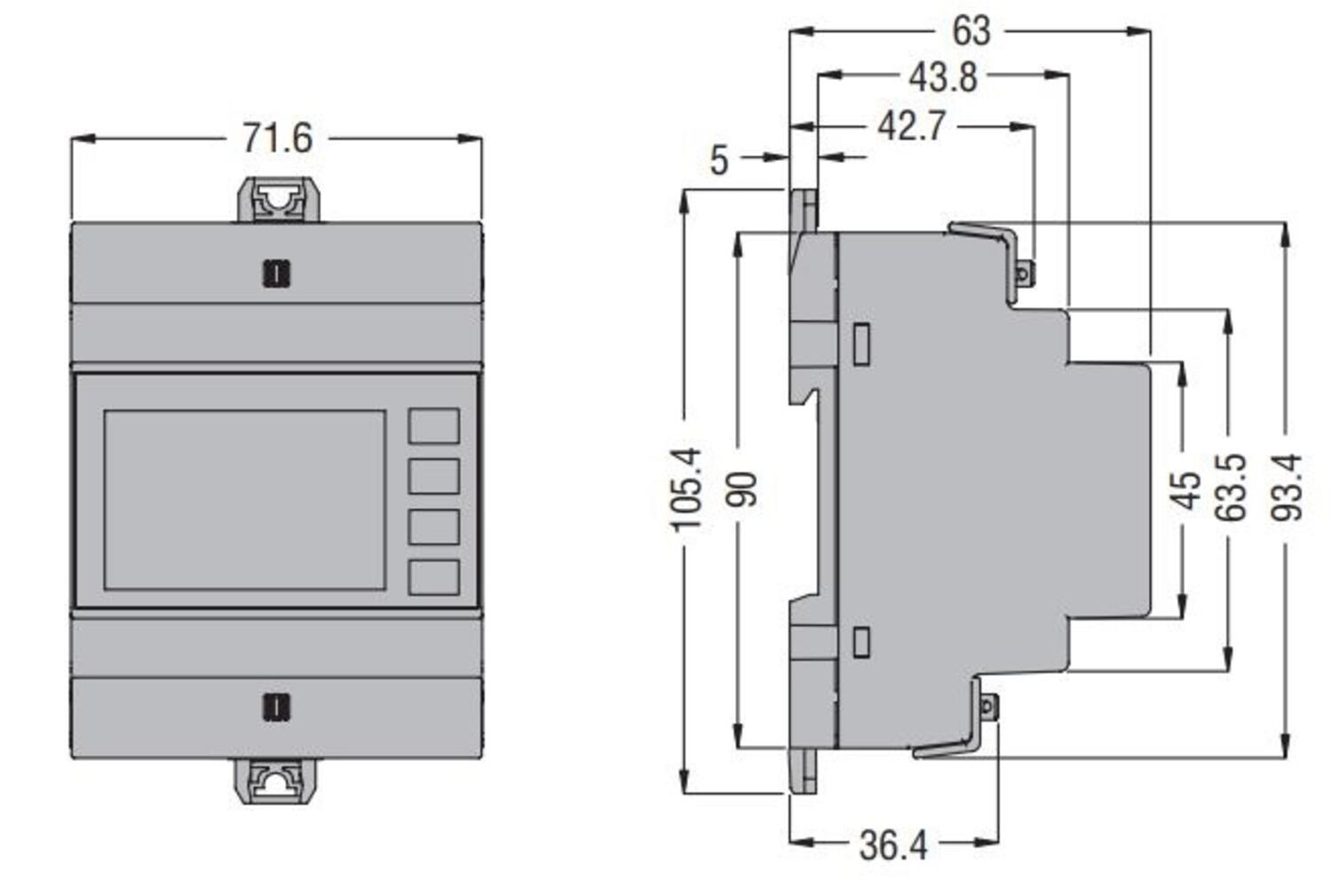

| Bredde | 72 |
| Coil voltage AC/DC | 22-264 |
| Digitale innganger | 5 |
| Dybde | 63 |
| Effektforbruk | 2 |
| Effektforbruk | 6,2 |
| Ekspanderbar | Ja |
| Forpakningsstørrelse | 1 |
| Frekvens maks. | 55 |
| Frekvens min. | 45 |
| Høyde | 106 |
|---|---|
| IP-klasse front | IP40 |
| IP-klasse tilkobling | IP20 |
| Isolasjonsspenning maks. | 300 |
| Kabeldiameter maks. | 2,5 |
| Kabeldiameter min. | 0,2 |
| Montering | DIN-skinne |
| Tilkobling | Skruklemmer |
| Tiltrekkingsmoment maks. | 0,44 |
| Vekt | 326 |
Nedlastbare filer
Produktbeskrivelse
PMVF81-utstyret er designet som et grensesnittbeskyttelsessystem (IP) i henhold til VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120 og VDE V 0126-1-1 applikasjonsguide.
Den kan brukes på alle LV mikrogenerasjonssystemer (solcelle, vind) der den brukes til å kontrollere grensesnittbryteren (IS) mellom generasjonssystem og offentlig nett.
Ved problemer på nettet (f.eks. på grunn av vedlikehold), griper systemet inn i tide, åpner grensesnittbryteren (f.eks. kontaktor) og isolerer generasjonssystemet. I tilfelle grensesnittbryter (IS)-feil, kan den også kontrollere en sikkerhetskopienhet for å koble fra generasjonssystemet uansett.
Utstyret har 5 digitale innganger som tillater tilkobling av systemet til signalene levert av nettverksoperatøren for å oppfylle kravene i gjeldende regelverk. De implementerte funksjonene og muligheten for ytterligere utvidelse sikrer at den er forberedt på eventuelle utviklinger av vernesystemet.
PMVF81-utstyret leveres allerede programmert og klar for montering. Med fabrikkinnstillingene, når tilkoblingene er gjort, er den allerede klar til bruk i samsvar med kravene i VDE-AR-N 4105 applikasjonsguide uten at det kreves flere innstillinger. Den er likevel forberedt på eventuelle fremtidige endringer i driftsparametrene. Endringer i innstillingene er passordbeskyttet, forhindre tukling fra uautorisert personell.
Driftsspenning: 24...240 V AC/24...240 V DC
Innspenning : 100-500000 V AC (via VT`s)
Rele utganger: 3 stk
OUT1: 8 A 250 V AC, 8A 30 V DC
OUT2: 5 A 250 V AC, 5A 30 V DC
OUT3: 2 A 250 V AC, 2A 30 V DC
5 digitale innganger
Programmerbar nom. spenning, spenningsnivåer, frekvens og forsinkelser
Utvidbar med EXM moduler (USB, RS232, RS485, Ethernet)
Moduært hus : 4 moduler
Parameter configuration and remote control (only with comunication expansion module) with software and
Predisposed for IEC/EN 61850 signal supervision using expansion or external module
Event log (128 events with time reference): • interface protection trip events • password interaction events • commands execution • system events.
