ELCO

Termostat / grenseverdirele

ELTH

NB:Modellene med 230 VAC driftsspenning er ikke anbefalt for IT-nett.

Driftsspenningen er ikke isolert fra sensoren. (A1 bør tilkobles N ved TN nett).

Selv om NTC-følere normalt er isolert kan det forekomme jordfeil/lekkstrømmer.



Kompakte DIN-skinnemonterte termostater og grenseverdirele med digitalt display. F. eks. enklere
temperaturstyringer eller som overtemperaturbeskyttelse. Termostatene levereres med en giver montert på inngangen for regulering av omgivelsestemperatur (eks. romstyring), eller byttes ut mot ekstern giver for regulering i maskiner, ovner etc.



Termostatene har inverterbar funksjon for eksempelvis varme-eller kjøleregulering og kan kalibreres.



ELTH352 kan f.eks gi alarm ved over- eller undertemperatur med separat innstillbar hysterese.
Temperaturen (settpunkt) og andre funksjoner stilles inn ved hjelp av knappene i fronten.

Den digitale termostaten finnes i tre varianter:
ELTH17: en modulbredde (17,5 mm) med en releutgang, (NTC)

ELTH352: to modulbredder (35 mm) med to releutganger. (NTC)

ELTH352-2402R-P to modulbredder (35 mm) med to releutganger.
- Som en kanals med en NTC-giver og to separate innstillbare releutganger.
- Som to kanals med to NTC-givere som styrer hver sin releutgang med separate innstillinger.
- Variant med en skalerbar 4-20mA inngang og en NTC-inngang som styrer hver sin utgang (på forespørsel)



Eksempel 1: Termostatfunksjon for oppvarming (kontakt åpnes over 20 °C)

  1. Sett settpunkt 1 til 20 °C med (+) eller (-).
  2. Hold inne (–) og (+) i ca. 3 sekunder.
  3. Velg føler:
    1. A = intern føler (standard påmontert).
    2. AE = ekstern føler.
  1. Gå til d (relefunksjon) og velg d2 = varmeutgang 1.
  2. For alarm som slår av ved 20 °C og på ved 18 °C, endre b til b2=2 °C.

Eksempel 2: Overtemperatur-alarm (kontakt aktiveres over 20 °C)

  1. Sett settpunkt 1 til 20 °C med (+) eller (-).
  2. Hold inne (–) og (+) i ca. 3 sekunder.
  3. Velg føler:
    1. A = intern føler (standard).
    2. AE = ekstern føler.
  1. Gå til d (relefunksjon) og velg d1 = kjøleutgang 1.
  2. For alarm som slår av ved 18 °C, endre C til C2= 2 °C
Les mer
  • For DIN-skinne
  • NTC
  • 1 eller 2 releutganger
  • -35...+98 °C

Valgt variant

Flere varianter
ELCO.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Inngangsdata
Digital innsignal Nei

Utgangsdata
Utgang Rele

Display & Funksjon
Antall siffer 2
Siffer høyde 10 mm
Farge på siffer Rød

Mekanisk data
Montering DIN-skinne
Bredde 17,5 mm
IP-klasse IP20
Vekt 100 g

Generell data
Driftspenning AC min. 180 V
Driftspenning AC maks. 264 V
Temperaturtoleranse hus fra -20 °C
Temperaturtoleranse hus til 65 °C
Oppbevaringstemperatur fra -30 °C
Oppbevaringstemperatur til 70 °C
Godkjenninger CE, EMC

Nedlastbare filer

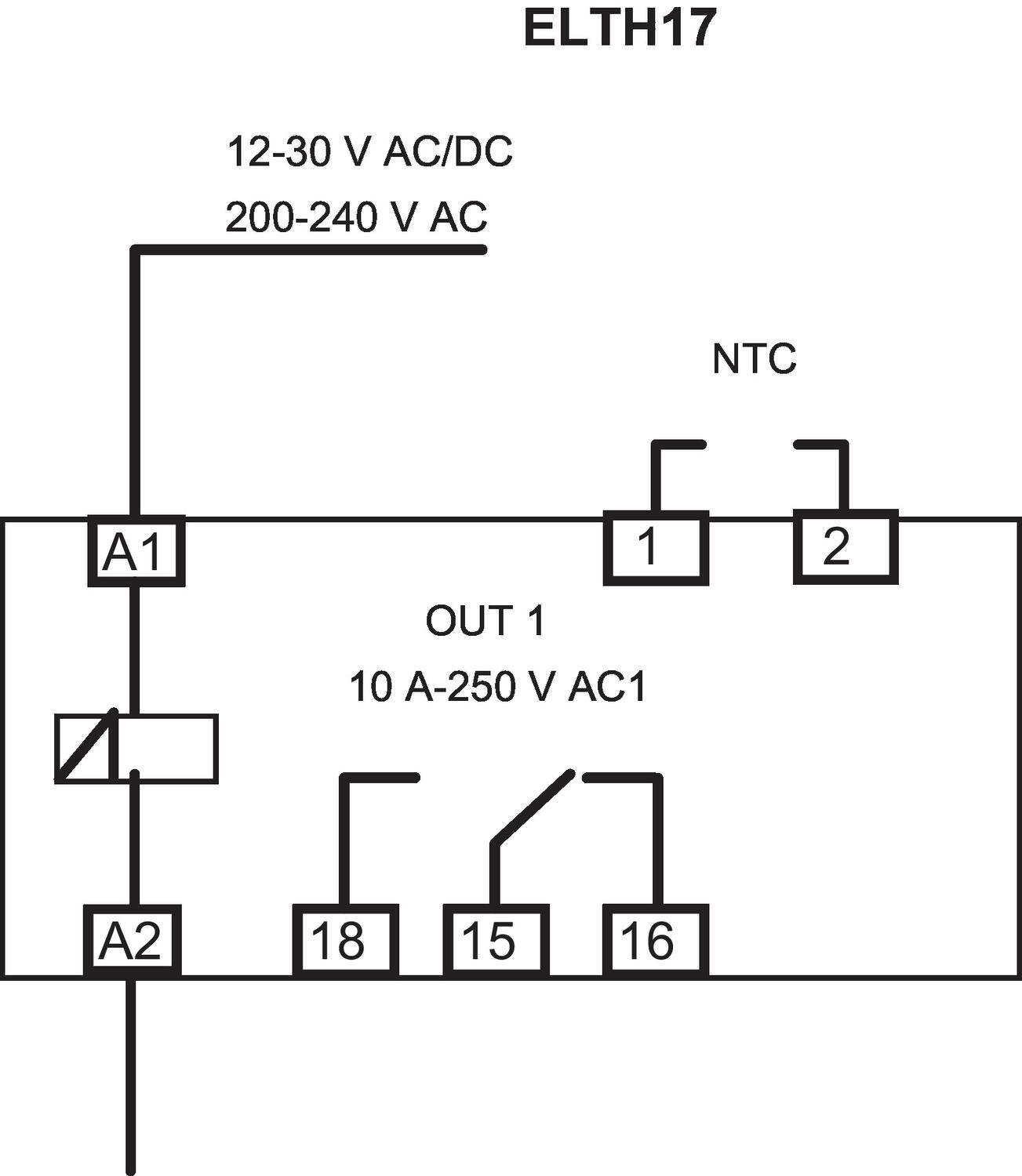

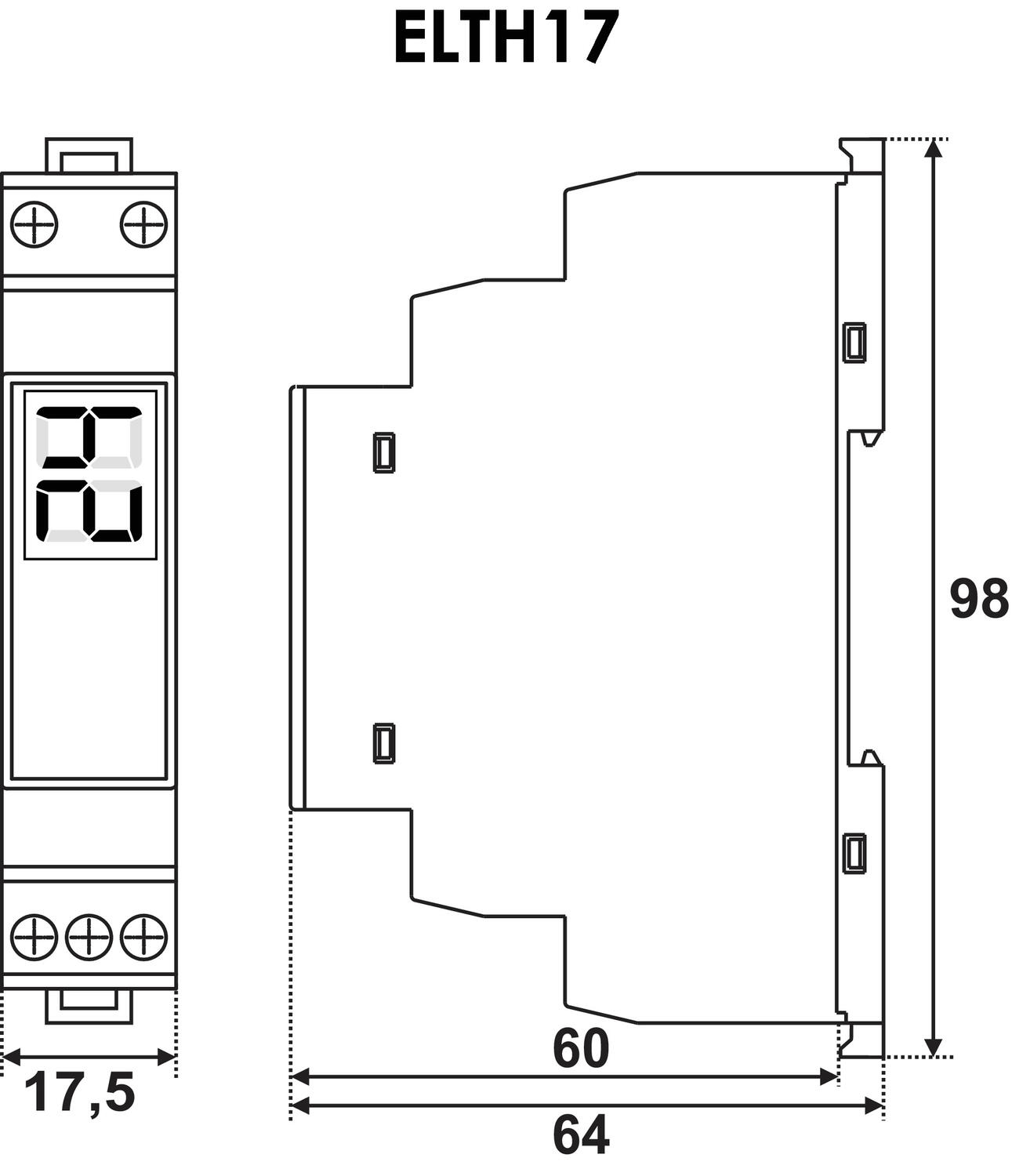

Mål og innkobling

Produktbeskrivelse

NB:Modellene med 230 VAC driftsspenning er ikke anbefalt for IT-nett.

Driftsspenningen er ikke isolert fra sensoren. (A1 bør tilkobles N ved TN nett).

Selv om NTC-følere normalt er isolert kan det forekomme jordfeil/lekkstrømmer.



Kompakte DIN-skinnemonterte termostater og grenseverdirele med digitalt display. F. eks. enklere
temperaturstyringer eller som overtemperaturbeskyttelse. Termostatene levereres med en giver montert på inngangen for regulering av omgivelsestemperatur (eks. romstyring), eller byttes ut mot ekstern giver for regulering i maskiner, ovner etc.



Termostatene har inverterbar funksjon for eksempelvis varme-eller kjøleregulering og kan kalibreres.



ELTH352 kan f.eks gi alarm ved over- eller undertemperatur med separat innstillbar hysterese.
Temperaturen (settpunkt) og andre funksjoner stilles inn ved hjelp av knappene i fronten.

Den digitale termostaten finnes i tre varianter:
ELTH17: en modulbredde (17,5 mm) med en releutgang, (NTC)

ELTH352: to modulbredder (35 mm) med to releutganger. (NTC)

ELTH352-2402R-P to modulbredder (35 mm) med to releutganger.
- Som en kanals med en NTC-giver og to separate innstillbare releutganger.
- Som to kanals med to NTC-givere som styrer hver sin releutgang med separate innstillinger.
- Variant med en skalerbar 4-20mA inngang og en NTC-inngang som styrer hver sin utgang (på forespørsel)



Eksempel 1: Termostatfunksjon for oppvarming (kontakt åpnes over 20 °C)

  1. Sett settpunkt 1 til 20 °C med (+) eller (-).
  2. Hold inne (–) og (+) i ca. 3 sekunder.
  3. Velg føler:
    1. A = intern føler (standard påmontert).
    2. AE = ekstern føler.
  1. Gå til d (relefunksjon) og velg d2 = varmeutgang 1.
  2. For alarm som slår av ved 20 °C og på ved 18 °C, endre b til b2=2 °C.

Eksempel 2: Overtemperatur-alarm (kontakt aktiveres over 20 °C)

  1. Sett settpunkt 1 til 20 °C med (+) eller (-).
  2. Hold inne (–) og (+) i ca. 3 sekunder.
  3. Velg føler:
    1. A = intern føler (standard).
    2. AE = ekstern føler.
  1. Gå til d (relefunksjon) og velg d1 = kjøleutgang 1.
  2. For alarm som slår av ved 18 °C, endre C til C2= 2 °C

Tilbehør

Relaterte produkter



Lydfiler

Her er noen lydfiler

Artikler Innsignal Digital innsignal Utgang Antall siffer Siffer høyde Farge på siffer Montering Bredde IP-klasse Vekt Driftspenning AC min. Driftspenning AC maks. Driftspenning AC/DC min. Driftspenning AC/DC maks. Temperaturtoleranse hus fra Temperaturtoleranse hus til Oppbevaringstemperatur fra Oppbevaringstemperatur til Godkjenninger Pris
254118_812.tif
Termostat DIN, NTC,1xrele
Artikkel:
ELTH17-240R Kopiert
Nei
Rele
2
10 mm
Rød
DIN-skinne
17,5 mm
IP20
100 g
180 V
264 V
-20 °C
65 °C
-30 °C
70 °C
CE, EMC
254118_812.tif
Termostat DIN, NTC,1xrele
Artikkel:
ELTH17-24R Kopiert
Nei
Rele
2
10 mm
Rød
DIN-skinne
17,5 mm
IP20
100 g
21,6 V
26,4 V
-20 °C
65 °C
-30 °C
70 °C
CE, EMC
254116_812.tif
Digital termostat DIN, NTC, 2xrele 240V AC
Artikkel:
ELTH352-240R2R Kopiert
Nei
Rele
2
10 mm
Rød
DIN-skinne
35 mm
IP20
170 g
180 V
264 V
-20 °C
65 °C
-30 °C
70 °C
CE, EMC
254116_812.tif
Digital termostat DIN, NTC, 2xrele 24V AC/DC
Artikkel:
ELTH352-24R2R Kopiert
Nei
Rele
2
10 mm
Rød
DIN-skinne
35 mm
IP20
170 g
21,6 V
26,4 V
-20 °C
65 °C
-30 °C
70 °C
CE, EMC
254116_812.tif
Digital termostat DIN, PT100, 2xrele 240V AC
Artikkel:
ELTH352-240R2R-P Kopiert
PT100
Nei
Rele
2
10 mm
Rød
DIN-skinne
35 mm
IP20
170 g
180 V
264 V
-20 °C
65 °C
-30 °C
70 °C
CE, EMC
