Hva er best for DC-kretser, MCB eller ECB?
I likestrømskretser brukes det gjerne to hovedtyper beskyttelse, MCB (miniatyrsikringsbryter) og ECB (elektronisk sikringsbryter). For å velge riktig løsning må du forstå bruksområdet, planlegge systemet grundig og ofte sette av betydelige tekniske ressurser. Når applikasjonen endres, må du dessuten vurdere på nytt om den eksisterende bryteren fortsatt tilbyr tilstrekkelig beskyttelse for de tilkoblede lastene.
Kunnskap

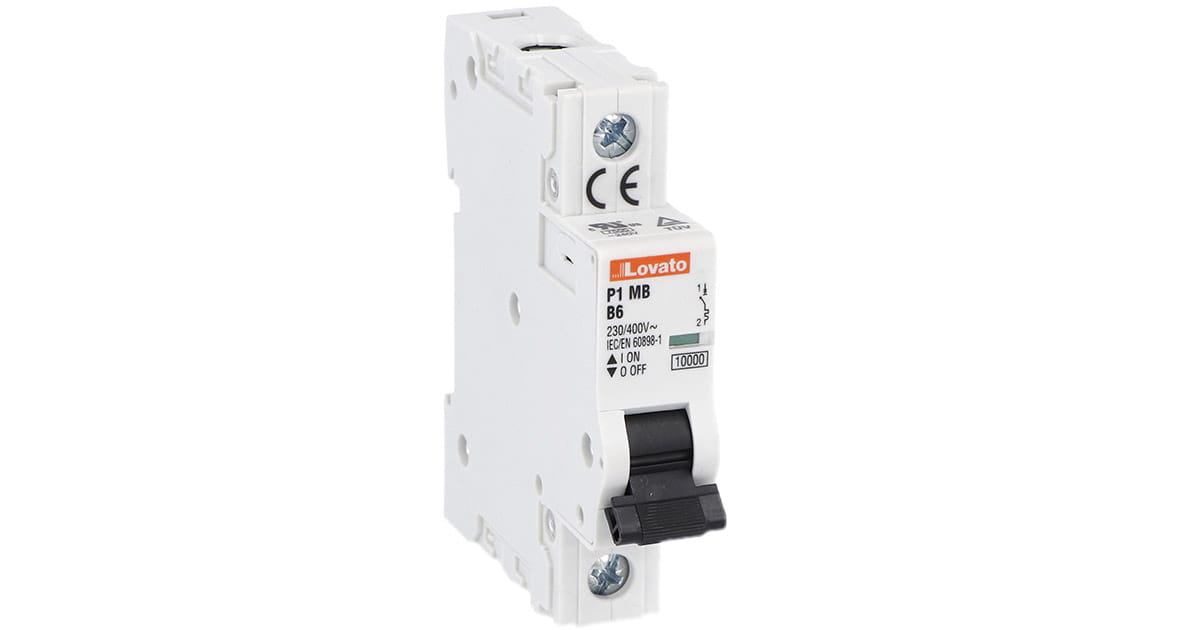

Slik fungerer MCB
Miniatyrsikringsbrytere er elektriske brytere som kobler ut når strømmen blir for høy, for å hindre skade på elektriske kretser. Når det oppstår overbelastning eller kortslutning, kobler MCB automatisk ut og bryter strømmen.
MCB benytter vanligvis enten en bimetallisk stripe eller en magnetisk spole for å oppdage overstrøm. Den bimetalliske stripen varmes opp og bøyer seg ved høy strøm, noe som utløser bryteren og avbryter kretsen. Ved kortslutning skaper den magnetiske spolen et sterkt magnetfelt som raskt utløser bryteren og kutter strømmen.

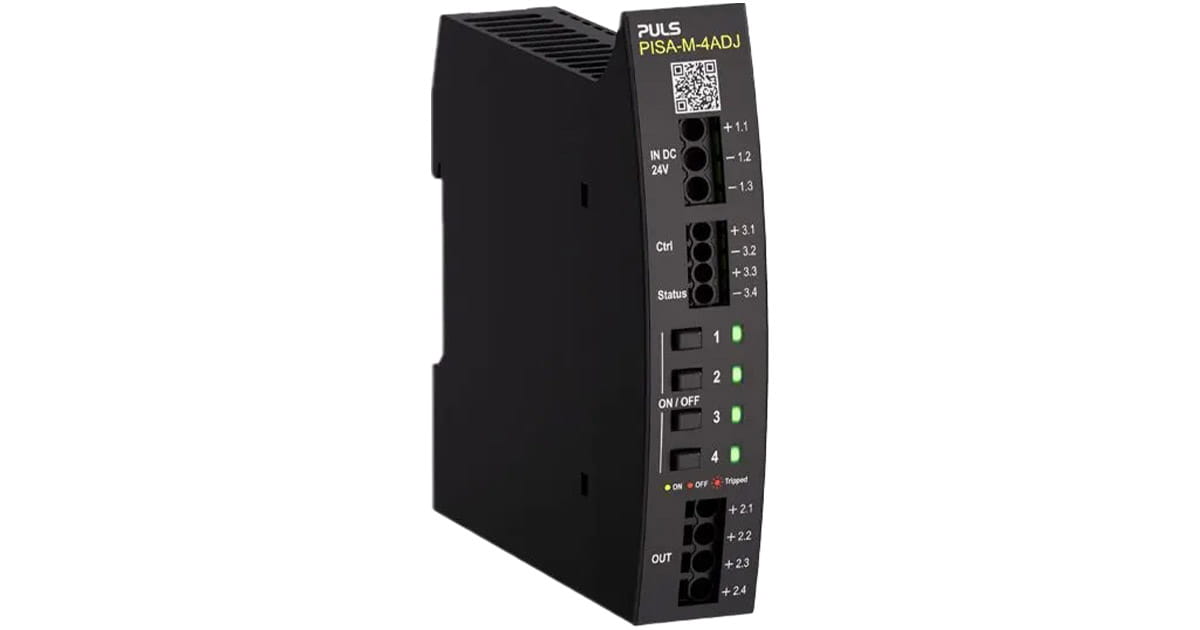

Slik fungerer ECB
Elektroniske sikringsbrytere bruker elektroniske komponenter og styringselektronikk for å oppdage og avbryte strøm i en krets. ECB reagerer langt raskere enn tradisjonelle brytere og gir mer presis kontroll av strømbegrensning, noe som gir bedre beskyttelse av følsomme laster.
ECB overvåker kontinuerlig strømmen i kretsen. Når strømmen overstiger en forhåndsdefinert grense, registrerer kontrolleren en feil, overbelastning eller kortslutning. En MOSFET bryter aktiveres da og avbryter strømmen, slik at både krets og last beskyttes. Når feilen er rettet, kan bryteren tilbakestilles og settes i normal drift igjen.
Fordeler og ulemper med MCB og ECB
Fordeler med MCB
- Kompakte og lette - Disse bryterne er små i størrelse og har lav vekt, noe som gjør dem enkle å installere i trange skap eller der vekt er kritisk.
- Rask respons og høy følsomhet - MCBs act quickly when a fault is detected, iKobler ut i løpet av millisekunder ved feil og reagerer også på mindre overbelastninger og kortslutninger.
- Driftsikre - Gir jevn og stabil beskyttelse av utstyr og installasjoner, og reduserer risikoen for brann, kabelskader og ødelagt elektronikk.
- Enkle å installere og vedlikeholde - Kan raskt monteres i en krets og tilbakestilles etter utløsning uten kompliserte prosedyrer.
Fordeler med ECB
- Ikke temperaturavhengige - Modulene kan monteres helt inntil andre enheter i et styreskap og trenger kun 15 mm avstand fra varmekilder.
- Enda mer kompakte - Selv om MCB er små, er den elektroniske varianten enda mer plassbesparende og lettere.
- Justerbar utløsestrøm - Gir mulighet til å tilpasse trip-verdien til applikasjonen, noe som øker fleksibiliteten betydelig.
- Høy presisjon og svært rask reaksjon - Registrerer strøm kontinuerlig og reagerer raskere enn mekaniske brytere, siden funksjonen ikke er basert på termiske eller magnetiske effekter.
Ulemper med MCB
- Begrenset bryteevne - Tåler normalt lavere feilstrømmer enn elektroniske alternativer.
- Manglende jordfeilbeskyttelse - Beskytter kun mot overstrøm og kortslutning, og krever tilleggsenheter for jordfeil.
- Opprinnelig utviklet for AC - Trenger flere ganger merkestrømmen i noen millisekunder for å løse ut når de brukes i DC-applikasjoner.
- Temperaturfølsomme - Bimetallet påvirkes av omgivelsestemperatur, noe som kan føre til tidligere utløsning ved varme omgivelser.
Ulemper med ECB
- Høyere kostnad - Både innkjøp og installasjon ligger ofte på et høyere nivå, og kan kreve mer spesialisert kompetanse.
- Mer følsomme for skader - Kan ta skade ved dårlige tilkoblinger eller mangelfullt vedlikehold.
- Avhengige av stabil strømforsyning - Kan feile ved spenningsfall, overspenning eller elektromagnetisk støy.
- Krever ekstra komponenter - Behøver blant annet strømforsyning for å fungere, noe som øker både kompleksitet og installasjonstid.
Sammenligning av typiske egenskaper for MCB og ECB
Se tabellen nedenfor, som viser noen vanlige egenskaper ved de to brytertypene og gjør det enklere å sammenligne dem.
| EGENSKAP | MINIATYRSIKRINGSBRYTER (MCB) | ELEKTRONISK SIKRINGSBRYTER (ECB) |
|---|---|---|
| Antall kanaler | 4 moduler = 4 kanaler | 1 modul = 4 individuelt styrte kanaler |
| Størrelse (b x h x d) | 72 (4x18) x 90 x 68 mm | 22,5 x 104 x 98 mm |
| Volum | 440 cm3 | 234 cm3 |
| Utløsning ved overbelastning | Termisk, elektromagnetisk | Elektronisk |
| Utløserkrav | Krever toppstrøm, for eksempel 5 eller 10 ganger merkestrøm | Krever ingen toppstrøm for rask utløsning |
| Reaksjonstid | Ingen eller forsinket reaksjon ved små overbelastninger | Rask reaksjon (1 ms), også ved små overbelastninger |
| Nøyaktighet | Større toleranseområde | Presis strømbegrensning |
Typiske bruksområder

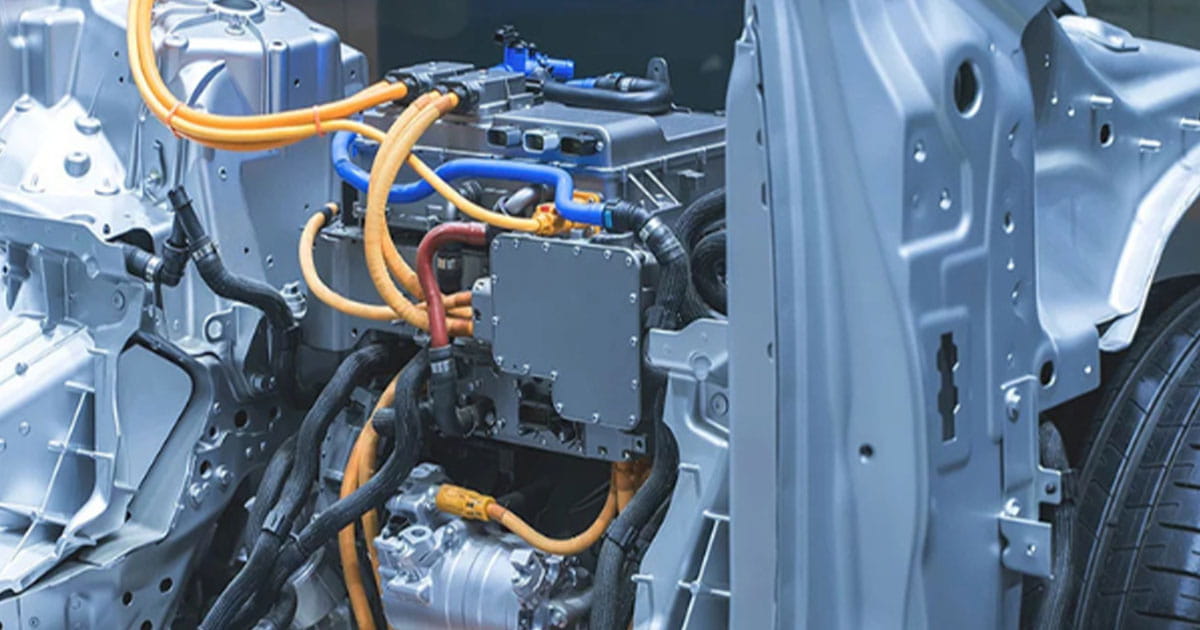

Bruksområder for MCB
Miniatyrsikringsbrytere i DC-kretser brukes vanligvis for å beskytte lavspente systemer mot overstrøm og kortslutning. De er ofte å finne i solenergisystemer, elektronikk i kjøretøy, elektriske installasjoner om bord på skip og i ulike typer industrimaskiner.

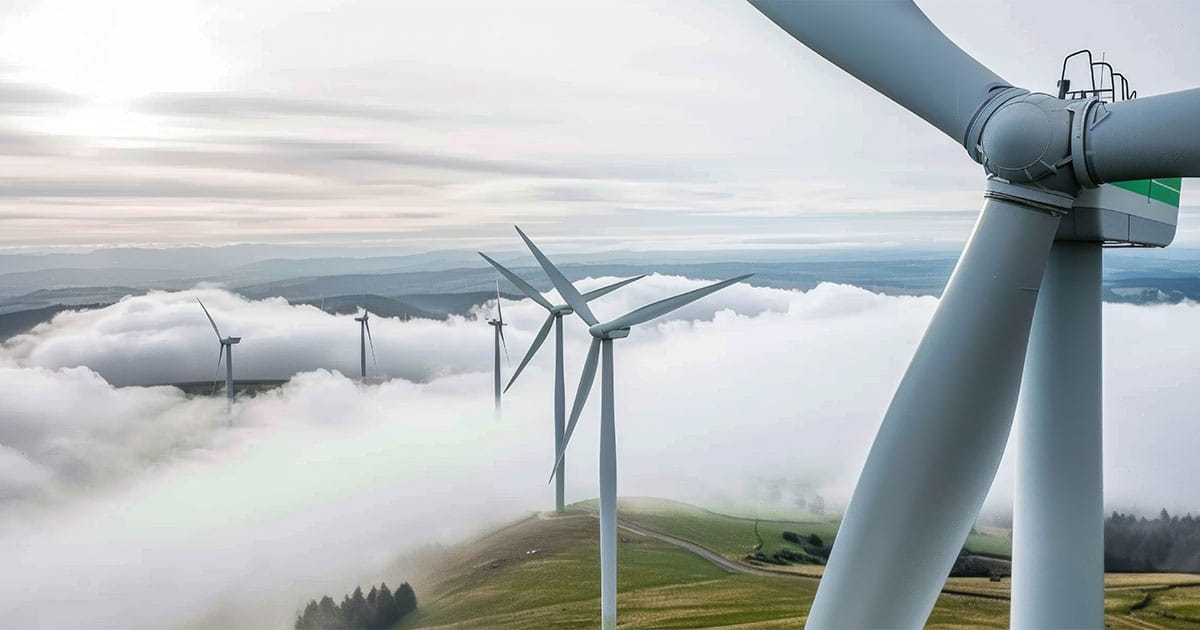

Bruksområder for ECB
Elektroniske sikringsbrytere brukes bredt i DC-applikasjoner for å beskytte mot overstrøm og ulike typer feil. De er spesielt godt egnet der strømmen er jevn og kontinuerlig, slik som innen fornybar energi, transportsektoren og industrielle kraftsystemer.
La oss hjelpe deg med riktig valg
Valget mellom MCB og ECB handler i stor grad om applikasjon, krav til reaksjonstid og ønsket beskyttelsesnivå. Begge løsningene har klare styrker, og riktig valg sikrer stabil drift og bedre beskyttelse av utstyret ditt. Dersom du er usikker på hva som passer best for ditt anlegg, står vi gjerne til disposisjon for rådgivning, tekniske avklaringer og produktvalg som gir en trygg og effektiv installasjon.
Les mer om produktene her

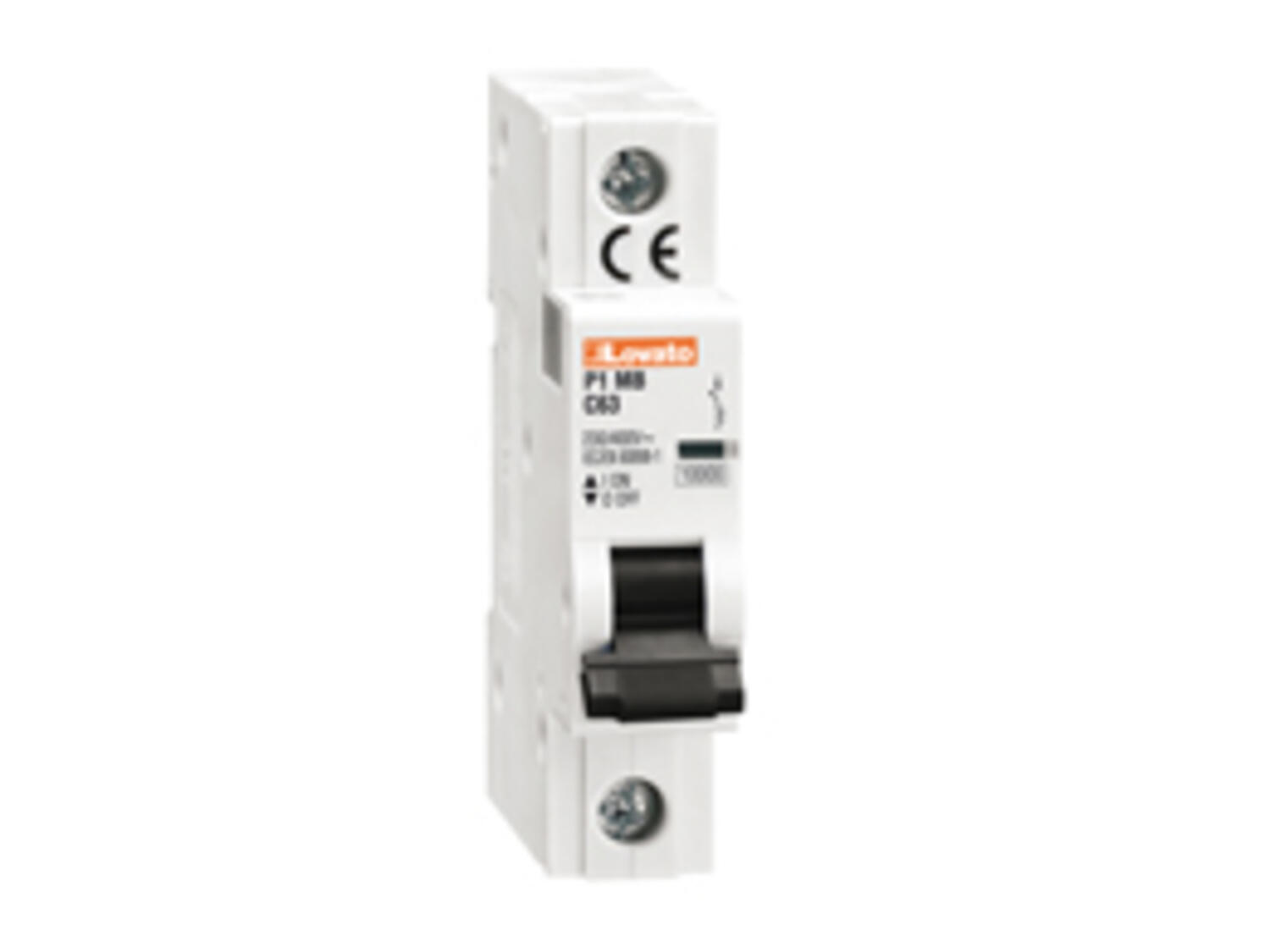

Automatsikringer serie P1MB
P1MB
- 1 A til 63 A
- Maks kortslutningsstrøm 10kA
- Visuell indikering
PISA-M 4-kanals elektronisk sikring
- 4-kanaler (4x1-8A)
- Kun 22,5 mm bredde
- Felles eller individuel alarm
- Kvikk eller treg karakteristikk

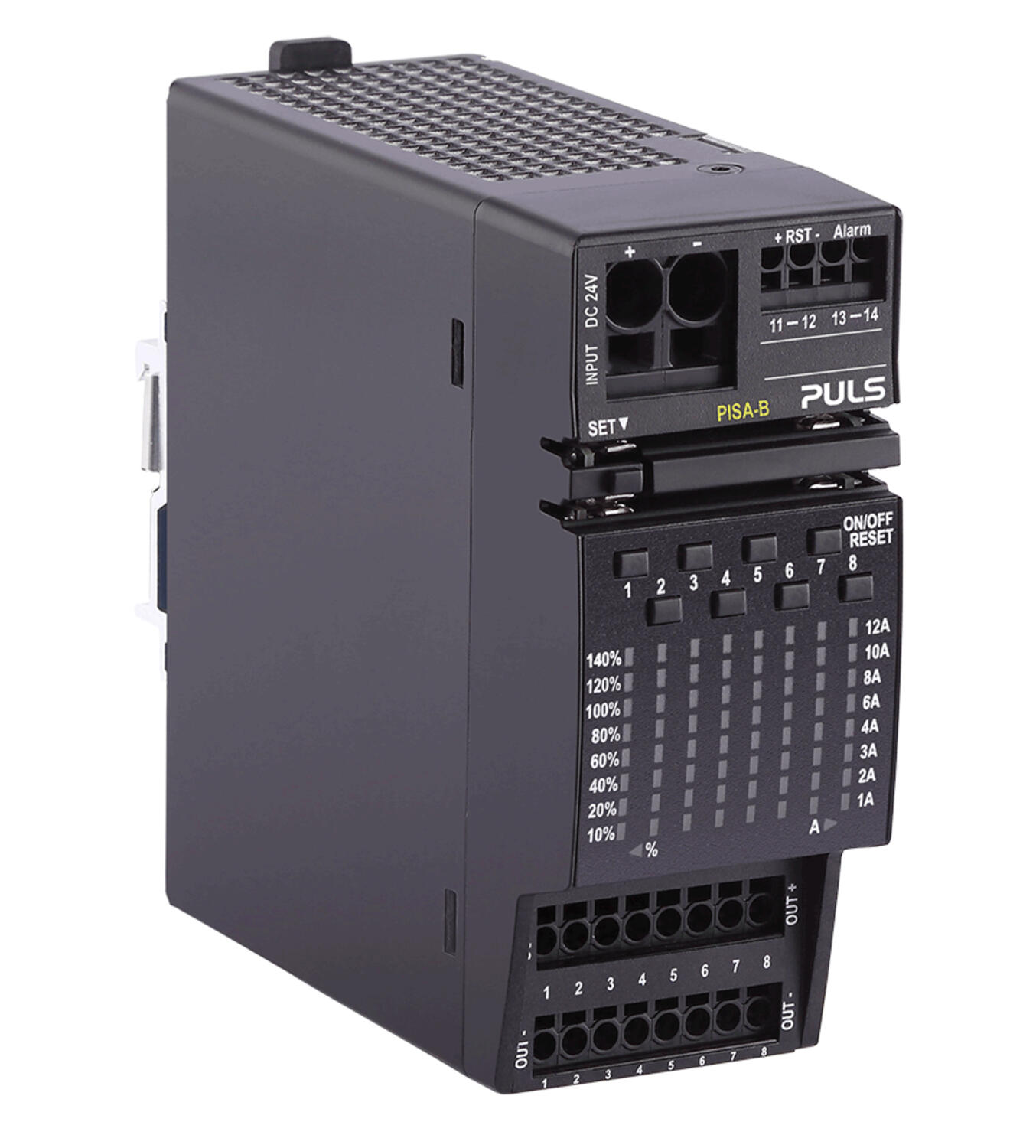

PISA-B 8-kanals elektronisk sikring
