KÜBLER
Sendix M3663R
Denne varianten av Sendix M3663R fra Kübler er en serie absolutte magnetiske sensorer. De kommer med det siste innen multi-turn-teknologi, såkalt "Energy Harvesting". En teknikk som handler om magnetisk oppladning, noe som gjør at man slipper både batteri og tannhjul.
Denne serien pulsgivere kommer med ekstra robust design, og SSI-grensesnitt. Den kan bestilles som en modell laget av rustfritt stål. Tåler temperaturer fra -40°C til +85°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. Denne optiske sensorteknologien har høy nøyaktighet og kommer med en oppløsning på 14 bit for single-turn og 24 bit for multi-turn. IP65 / IP67 / IP69K. Sendix M3661R har vist seg å være både pålitelig og enormt slitesterk i utfordrende miljøer.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø36 mm
- Rustfri, IP66/IP67/IP69K
- SSI
- Magnetisk
- Aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 10 |
|---|---|
| Akseldiameter min | 6 |
| Givertype | Absoluttkodet |
| Housing diametre | 36 |
| IP-klasse | IP66, IP67, IP69K |
| Matespenning DC maks. | 30 |
| Matespenning DC min. | 10 |
| Montering | Aksel |
| Resolution Envarv | 10-14 bit |
|---|---|
| Resolution More Yards | Max. 24 bit |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 85 °C |

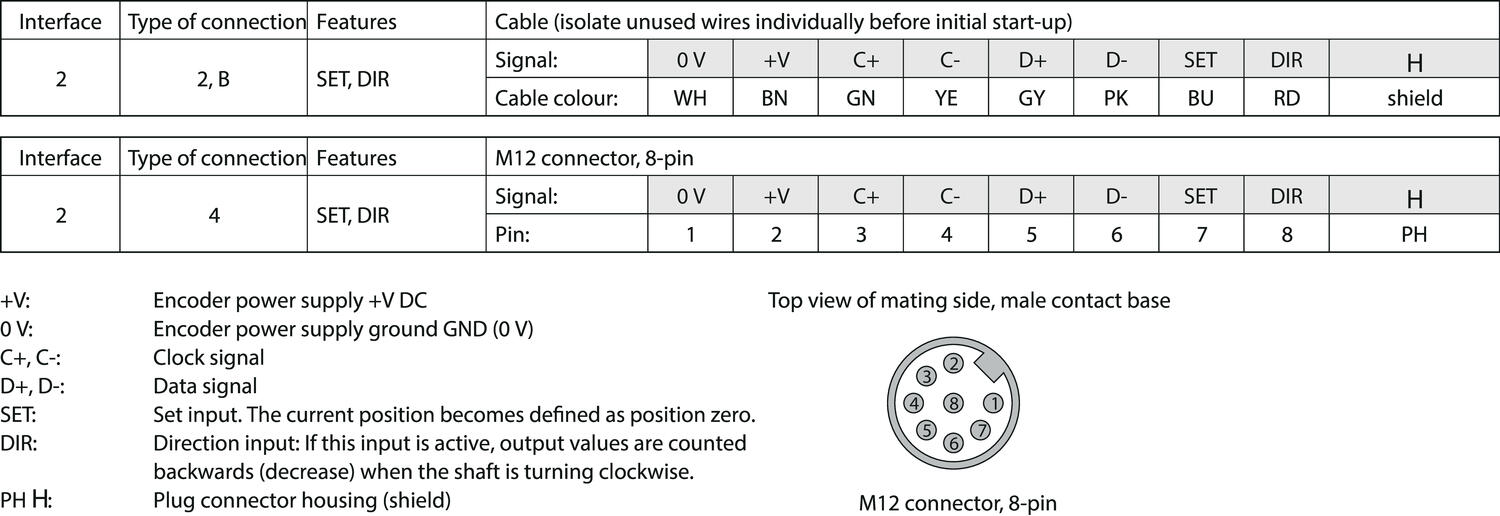

| Tilkobling | Kabel, M12-kontakt |
| Utgang | SSI |
| Versjon | Multiturn |
Nedlastbare filer
Produktbeskrivelse
Denne varianten av Sendix M3663R fra Kübler er en serie absolutte magnetiske sensorer. De kommer med det siste innen multi-turn-teknologi, såkalt "Energy Harvesting". En teknikk som handler om magnetisk oppladning, noe som gjør at man slipper både batteri og tannhjul.
Denne serien pulsgivere kommer med ekstra robust design, og SSI-grensesnitt. Den kan bestilles som en modell laget av rustfritt stål. Tåler temperaturer fra -40°C til +85°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. Denne optiske sensorteknologien har høy nøyaktighet og kommer med en oppløsning på 14 bit for single-turn og 24 bit for multi-turn. IP65 / IP67 / IP69K. Sendix M3661R har vist seg å være både pålitelig og enormt slitesterk i utfordrende miljøer.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel | ||
Aksel-versjon | M3663R.ⒶⒷⒸⒹ.ⒺⒻⒼ2 | |
Ⓐ Versjon | Ⓒ Interface/Matespenning | Ⓔ Kode |
1 = Standard klemflens Ø42 mm 7 = Rustfritt stål V4A klemflens Ø42 mm (alle metalldeler er tilgjengelige fra utsiden og er av V4A rustfritt stål) | 2 = SSI / 10-30 V DC | B = SSI, Binær G = SSI, gray |
Ⓑ Aksel (ØxL) | Ⓓ Kontakttype | Ⓕ Oppløsning enkeltsving |
1 = Ø6x12,5 mm 3 = Ø8x15 mm 5 = Ø10x20 mm 2 = Ø1/4”x12,5 mm E = Ø10x20 mm (V4A rustfri) | 2 = Radiell kabel, 1 m PVC B = Radiell kabel, spesiallengde* PVC 4 = Radiell M12 connector
* Spesiallengder (A, B): 2, 3, 5, 8, 10, 15 m. Bestillingsnøkkel tillegg .XXXX = Lengde i dm Eks. M3668R.XXXX.XXXX.0030 = Kabellengde 3 m
| A = 10 bit ST 2 = 12 bit ST 3 = 13 bit ST 4 = 14 bit ST |
Ⓖ Oppløsning flersving | ||
2 = 12 bit MT 6 = 16 bit MT A = 20 bit MT 4 = 24 bit MT | ||
OBS! Rustfritt alternativ kan kun kombineres med Akseltype E og kontakttype 4.
Ta kontakt med oss for pris og leveringstid på din variant.
