ASCO
Serie 551 NAMUR
El-styrt pneumatikkventil

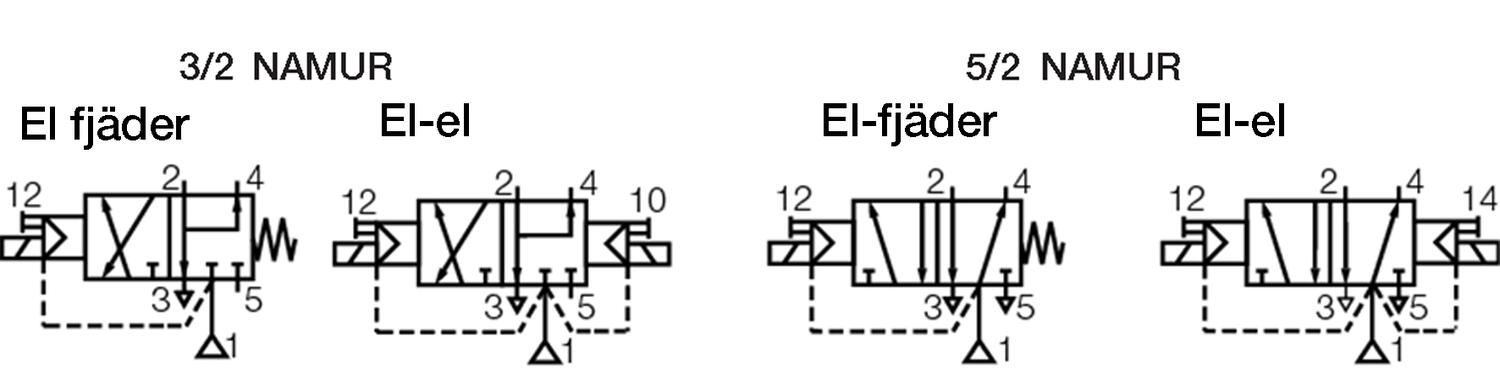

Ventil ihht. NAMUR standard for montering direkte på aktuator. Samme ventil har både 3/2 eller 5/2 funksjon avhengig av hvilken av de to medfølgende mellomplatene man benytter.

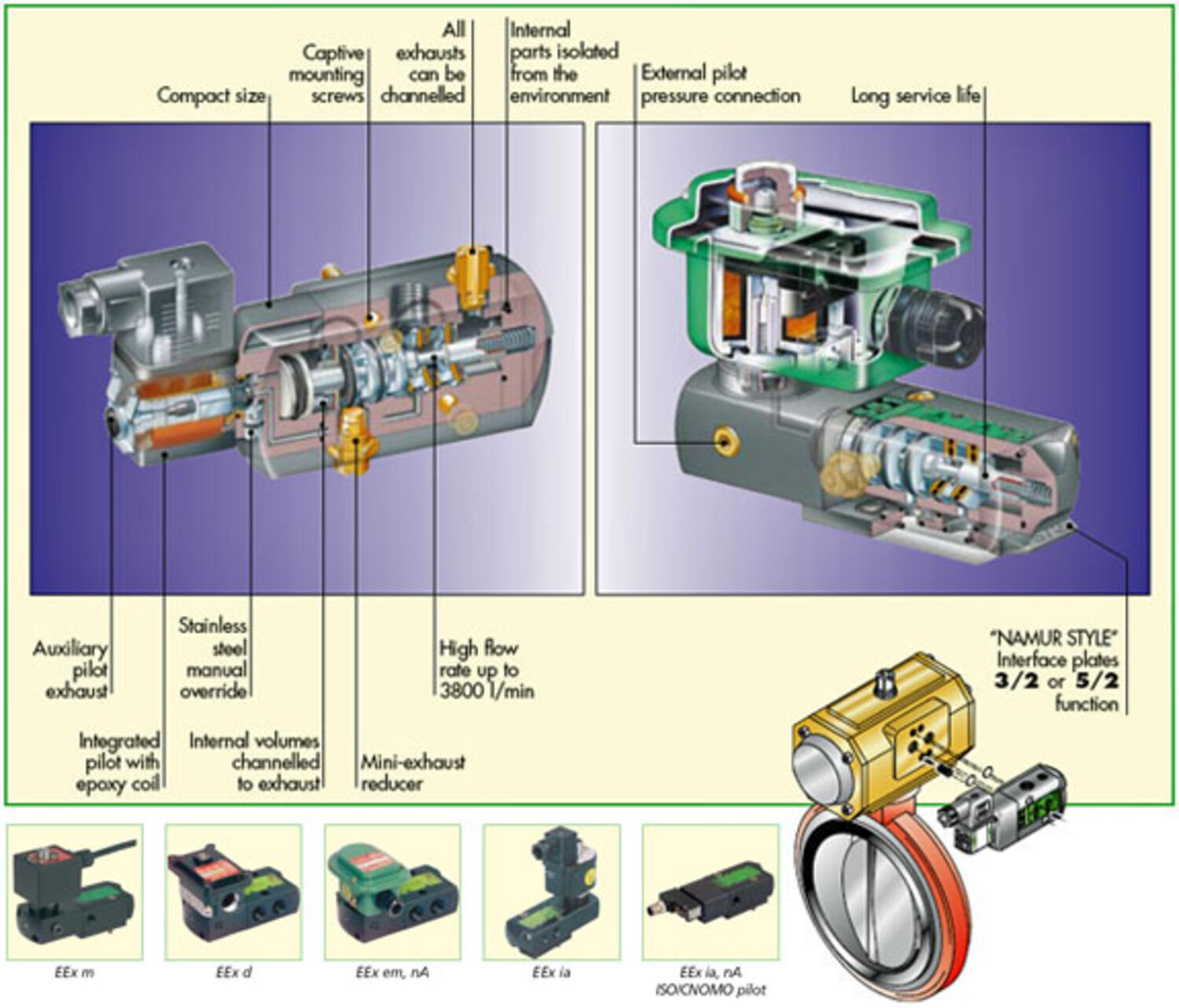

Serie 551 finnes i en mengde ulike typer. Den finnes med de fleste typer spenninger, med forskjellige ATEX godkjente spoler for eksplosive miljøer. Huset kan fåes i eloksert aluminium, SS316 og messing for temperaturer ned til -40 °C. Alle ventiler i eloksert aluminium er omgivelsesbeskyttet som standard. Dett betyr at de indre delene er isolert mot væsker, støv og korrosive gasser m.m. som kan finnes i ventilens omgivelse
Avluftingen av returkammeret ledes gjennom en intern kanal ut i avluftingsportene. Som ytterlig beskyttelse kan pilotluften ledes bort for å unvike at forurensing kan komme inn den veien. Det at 551 ventilen er omgivelsesbeskyttet, gjør at den passer bla. i rene rom. Kapslingsklassen for alle modeller er IP65.
- 3/2-, 5/2- eller 5/3-funksjon
- Opp til 700 Nl/min
- G1/4"
- 2-10 bar
- SIL-godkjent på forespørsel
Valgt variant
Tekniske data
| Differansetrykk maks. | 10 |
|---|---|
| Differansetrykk min. | 2 |
| Effektforbruk | 3 |
| Flow maks. | 860 |
| Flowfaktor/Flowkoeffisient | 12,5 |
| Funksjon 1 | 3/2-5/2 |
| Funksjon 2 | Elstyrt med fjærretur, NAMUR, Normalt stengt |
| Gjennomløp | 6 |
| Godkjenninger | IEC, TÜV |
| IP-klasse | IP65 |
| Kortslutningsbeskyttelse | Ja |
| Manuell overstyring | Ja |
| Materiale hus | Anodisert aluminium |
| Materiale interne deler | Aluminium, POM, Rustfritt stål |
| Materiale kortslutningsring | Kobber |
| Materiale stempel | Rustfritt stål |
|---|---|
| Materiale tetninger | NBR, PUR |
| Medie | Trykkluft og nøytrale gasser |
| Montering | NAMUR-standard |
| Responstid fraslag | 14 |
| Responstid tilslag | 11 |
| Spoletype | 22 |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Tilkobling | G1/4 |
| Trykk maks. | 10 |
| Type ventil | Elektrisk styrt |
| Vekt | 0,45 |
Nedlastbare filer
Produktbeskrivelse
Ventil ihht. NAMUR standard for montering direkte på aktuator. Samme ventil har både 3/2 eller 5/2 funksjon avhengig av hvilken av de to medfølgende mellomplatene man benytter.
Serie 551 finnes i en mengde ulike typer. Den finnes med de fleste typer spenninger, med forskjellige ATEX godkjente spoler for eksplosive miljøer. Huset kan fåes i eloksert aluminium, SS316 og messing for temperaturer ned til -40 °C. Alle ventiler i eloksert aluminium er omgivelsesbeskyttet som standard. Dett betyr at de indre delene er isolert mot væsker, støv og korrosive gasser m.m. som kan finnes i ventilens omgivelse
Avluftingen av returkammeret ledes gjennom en intern kanal ut i avluftingsportene. Som ytterlig beskyttelse kan pilotluften ledes bort for å unvike at forurensing kan komme inn den veien. Det at 551 ventilen er omgivelsesbeskyttet, gjør at den passer bla. i rene rom. Kapslingsklassen for alle modeller er IP65.
