Pneumatikkskolen

Vår guide til pneumatikk

Pneumatiske ventiler finnes overalt i industrien. For eksempel som pilotstyring til en prosessventil som regulerer en flow, som lufttilførsel til en vakuumenhet på en robotarm som løfter kartonger, eller som en av/på-ventil for lufttilførsel til en luftdrevet boltpistol.

Kunnskap
Enten du jobber med det til daglig eller kun møter det av og til, finnes det noen begreper det kan være nyttig å kjenne til. Pneumatikk er et område med mange ulike komponenter og funksjoner, og en god forståelse av hvordan ventilene fungerer og styres, kan gjøre det enklere å velge riktige løsninger for din applikasjon.

I Pneumatikkskolen går vi i dybden på ulike funksjonstyper, styremetoder og varianter av pneumatiske ventiler, fra enkle 3/2-ventiler til mer avanserte 5/3-løsninger. Vi ser også nærmere på spolekapslinger og hvilke hensyn du bør ta når ventilene skal brukes i krevende omgivelser, som ATEX-klassifiserte soner med risiko for eksplosiv atmosfære. Målet er å gi deg et godt grunnlag for å ta trygge og effektive valg i dine pneumatiske installasjoner.

Pneumatikk

Funksjoner

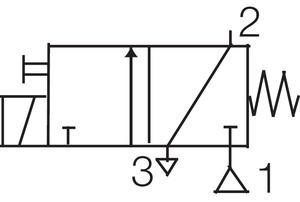

3/2-funksjon (3 porter, 2 posisjoner)

I hvileposisjon er en Normally Closed (NC) ventil slik at port 2 er koblet til port 3, mens tilførsel fra port 1 er stengt. Når ventilen aktiveres, kobles port 2 til port 1, og port 3 lukkes.

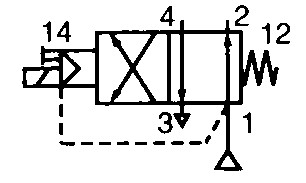

4/2-funksjon (4 porter, 2 posisjoner)

I en 4/2-ventil veksler port 2 og 4 mellom å være koblet til henholdsvis port 1 og port 3. Både port 2 og port 4 benytter port 3 som utluftning, noe som gjør det mulig å bruke en felles lyddemper med struping, for eksempel for å regulere bevegelsen til en sylinder.

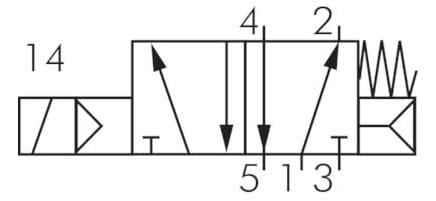

5/2-funksjon (5 porter, 2 posisjoner)

I en 5/2-ventil veksler port 2 og 4 mellom å være koblet til port 1 og port 3 eller 5. Denne ventiltypen gjør det mulig å montere to separate lyddempere med struping, slik at du kan regulere hastigheten på både frem- og tilbakeløpet til for eksempel en sylinder.

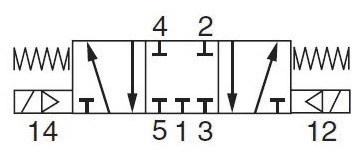

5/3-funksjon (5 porter, 3 posisjoner)

I motsetning til en 5/2-ventil har en 5/3-ventil en tredje posisjon, en såkalt hvileposisjon. Avhengig av ventilens utforming og bruksområde kan hvileposisjonen være trykksatt, trykkløs eller stengt.

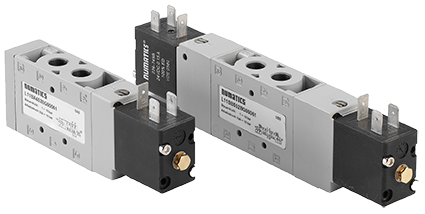

Styring

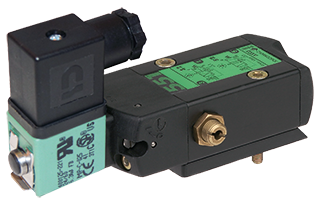

varianter

Pneumatiske ventiler for ATEX-klassifiserte soner

Siden midten av 1900-tallet har bruk av trykkluft blitt en sentral del av moderne automasjonsteknologi. Det pneumatiske markedet er i stadig utvikling, drevet av nye krav til kvalitet, funksjonalitet og bærekraftige løsninger. Blant annet har pneumatiske ventiler til ATEX-klassifiserte soner fått økt oppmerksomhet, et område vår leverandør Emerson ASCO har opparbeidet solid kompetanse på. Med et bredt utvalg av ventiler og spolekapslinger kan vi hjelpe deg med å sette sammen en løsning som er tilpasset din ATEX-sone.

Industrielle applikasjoner i ATEX-klassifiserte områder har høy risiko for eksplosjon eller brann. I slike miljøer kan forekomster av gass, støv, partikler eller høyt luftstrømningsnivå skape farlige situasjoner dersom det oppstår en varmekilde eller gnist. Den elektriske spolen i en pneumatisk ventil kan utgjøre en slik fare, og derfor kapsles spolen inn for å redusere risikoen for antennelse.

Innen ATEX-klassifiserte soner vurderes risikoen i et spenn fra sone 0 til sone 22. Når risikonivået er fastslått, velges en spolekapsling som er tilpasset både applikasjonen og sikkerhetskravene i den aktuelle sonen.

Men hvordan vet jeg hvilken sone ventilen min er plassert i?

ATEX-soner deles inn etter om det er fare for eksplosiv atmosfære på grunn av gass eller støv.

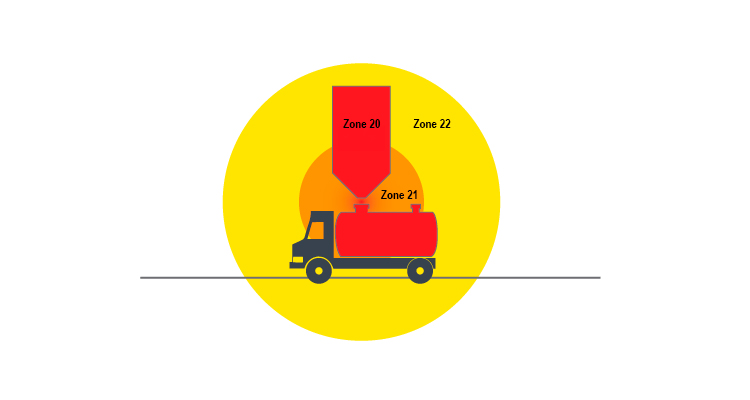

SONE 20

Et risikoområde der eksplosiv støvatmosfære forekommer kontinuerlig eller over lengre tid, for eksempel inne i en silo.

SONE 21

Et risikoområde der eksplosiv støvatmosfære kan oppstå midlertidig under normal drift.

SONE 22

Et risikoområde der eksplosiv støvatmosfære normalt ikke forekommer under drift, og hvis det skjer, er det kun i korte perioder.

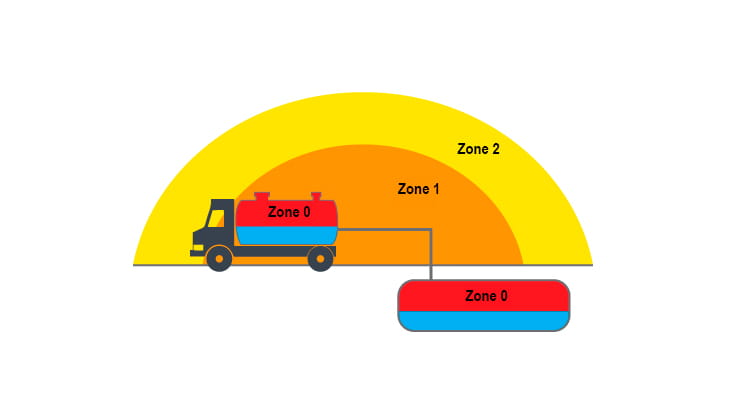

SONE 0

Et risikoområde der eksplosiv gass er til stede kontinuerlig eller over lengre tid, for eksempel inne i en drivstofftank.

SONE 1

Et risikoområde der eksplosiv gass kan forekomme midlertidig under normal drift.

SONE 2

Et risikoområde der eksplosiv gass normalt ikke forekommer under drift, og dersom det skjer, er det kun i kortvarige perioder.

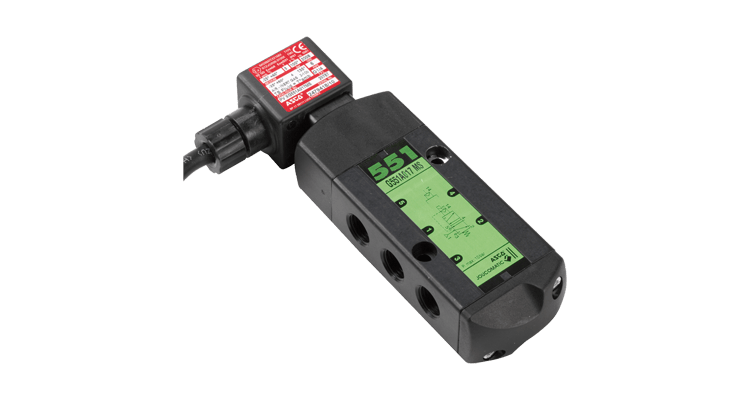

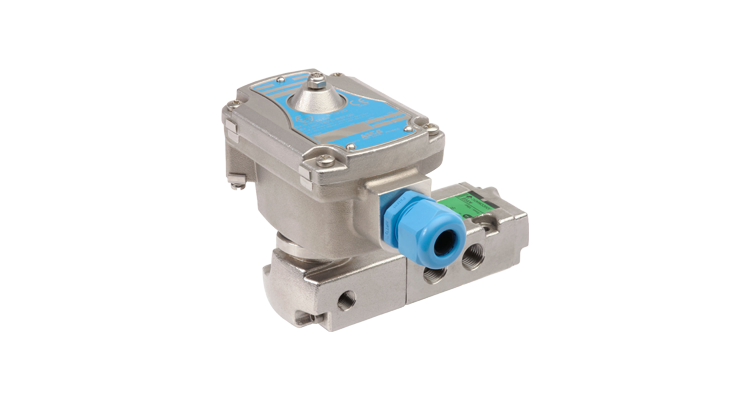

Spolekapslinger

En spolekapsling klassifiseres etter ulike nivåer for å oppfylle kravene i de forskjellige ATEX-sonene. Klassifiseringen tar utgangspunkt i sikkerhetsnivået spolen opprettholder i applikasjonen, samt hvor mye varme den genererer.

Emerson ASCO har fulgt det europeiske direktivet 2014/34/EU siden 2016 og merker alle sine komponenter for bruk i ATEX-klassifiserte soner med Ex-symbol. Vi kan levere produkter til alle typer miljøer innenfor Europa.

For å sikre et trygt og kvalitetsmessig produkt uten risiko, har ASCO valgt å ATEX-klassifisere hele produktet, altså ventilen sammen med tilhørende spolekapsling.

Hvilke ulike typer spolekapslinger kan jeg bruke til min pneumatiske ventil?
