AVENTICS

Rundsylinder

Serie MNI

Aventics ISO-sylindere i serie MNI finnes som enkeltvirkende med fjærretur til pluss eller minussiden og som dobbeltvirkende. Sylinderrøret er av ikke magnetisk rustfritt stål mens endegavler er av aluminium. Sylindere i Ø16 til Ø25 finnes også med justerbar pneumatisk demping. Disse sylindere kan også fåes i rustfri utførelse.



Les mer
  • Ø10 til 25mm
  • Slaglengde opp til 1300mm
  • ISO 6432
  • Erstatter Asco serie 435

Valgt variant

Flere varianter
AVENTICS_produktniva.tif

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Valgt variant

Tekniske data

Generell data
Sylinderdiameter 10
Slaglengde 10
Tilkobling luft M5
Arbeidstrykk maks. 10
Arbeidstrykk min. 1
Stempelstang gjenge M4
Stempelstang kraft inn 42
Stempelstang kraft ut 49
Materiale sylinderrør Rustfritt stål
Materiale stempelstang Rustfritt stål
Materiale stempelstangmutter Galvanisert stål

*Invisible Heading*
Materiale tetninger Polyurethane
Media Trykkluft
Temperaturområde fra -25 °C
Temperaturområde til 80 °C
Demping energi 0,04

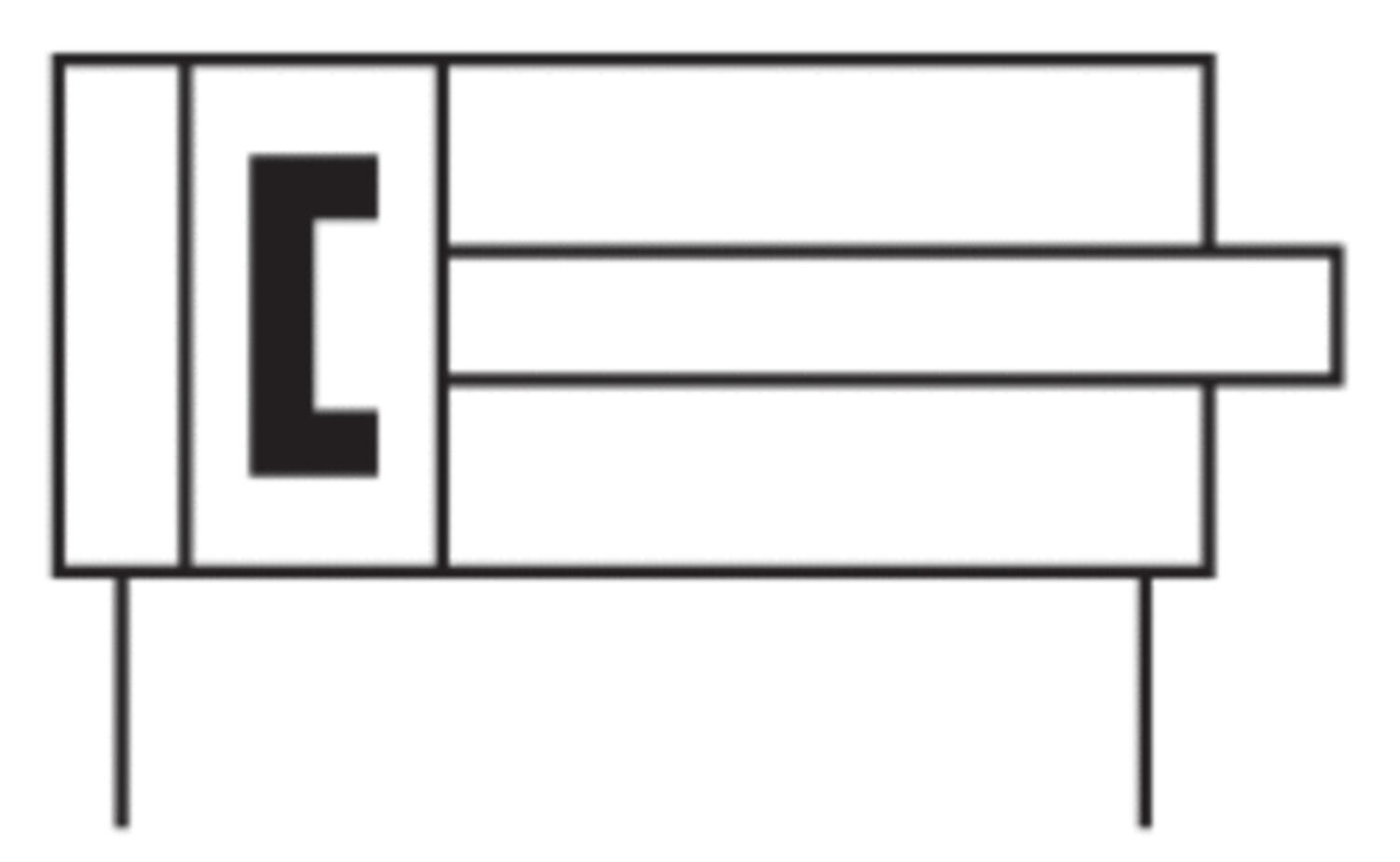

Funksjon Dobbeltvirkende, Magnetisk stempelstang
Oljenivå maks 5
Partikkelstørrelse maks. 50
Standarder ISO 6432
Vekt 0,042

Nedlastbare filer

Tekniske illustrasjoner

Produktbeskrivelse

Aventics ISO-sylindere i serie MNI finnes som enkeltvirkende med fjærretur til pluss eller minussiden og som dobbeltvirkende. Sylinderrøret er av ikke magnetisk rustfritt stål mens endegavler er av aluminium. Sylindere i Ø16 til Ø25 finnes også med justerbar pneumatisk demping. Disse sylindere kan også fåes i rustfri utførelse.



Tilbehør

Relaterte produkter

Artikler Sylinderdiameter Slaglengde Tilkobling luft Arbeidstrykk maks. Arbeidstrykk min. Stempelstang gjenge Stempelstang kraft inn Stempelstang kraft ut Materiale sylinderrør Materiale stempelstang Materiale stempelstangmutter Materiale tetninger Media Temperaturområde fra Temperaturområde til Demping energi Funksjon Oljenivå maks Partikkelstørrelse maks. Standarder Vekt Pris
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø10mm, 10mm
Artikkel:
MNI-0822330201 Kopiert
10
10
M5
10
1
M4
42
49
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,04
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,042
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø10mm, 25mm
Artikkel:
MNI-0822330202 Kopiert
10
25
M5
10
1
M4
42
49
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,04
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,042
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø10mm, 50mm
Artikkel:
MNI-0822330203 Kopiert
10
50
M5
10
1
M4
42
49
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,04
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,042
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø10mm, 80mm
Artikkel:
MNI-0822330204 Kopiert
10
80
M5
10
1
M4
42
49
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,04
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,042
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø10mm, 100mm
Artikkel:
MNI-0822330205 Kopiert
10
100
M5
10
1
M4
42
49
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,04
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,042
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø12mm, 10mm
Artikkel:
MNI-0822331201 Kopiert
12
10
M5
10
1
M6
53
71
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,07
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,073
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø12mm, 25mm
Artikkel:
MNI-0822331202 Kopiert
12
25
M5
10
1
M6
53
71
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,07
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,073
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø12mm, 50mm
Artikkel:
MNI-0822331203 Kopiert
12
50
M5
10
1
M6
53
71
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,07
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,073
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø12mm, 80mm
Artikkel:
MNI-0822331204 Kopiert
12
80
M5
10
1
M6
53
71
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,07
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,073
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø12mm, 100mm
Artikkel:
MNI-0822331205 Kopiert
12
100
M5
10
1
M6
53
71
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,07
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,073
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø12mm, 125mm
Artikkel:
MNI-0822331206 Kopiert
12
125
M5
10
1
M6
53
71
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,07
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,073
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø12mm, 160mm
Artikkel:
MNI-0822331207 Kopiert
12
160
M5
10
1
M6
53
71
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,07
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,073
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 10mm
Artikkel:
MNI-0822332201 Kopiert
16
10
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 25mm
Artikkel:
MNI-0822332202 Kopiert
16
25
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 50mm
Artikkel:
MNI-0822332203 Kopiert
16
50
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 80mm
Artikkel:
MNI-0822332204 Kopiert
16
80
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 100mm
Artikkel:
MNI-0822332205 Kopiert
16
100
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 125mm
Artikkel:
MNI-0822332206 Kopiert
16
125
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 160mm
Artikkel:
MNI-0822332207 Kopiert
16
160
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø16mm, 200mm
Artikkel:
MNI-0822332208 Kopiert
16
200
M5
10
1
M6
109
127
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,14
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,091
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 10mm
Artikkel:
MNI-0822333201 Kopiert
20
10
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 25mm
Artikkel:
MNI-0822333202 Kopiert
20
25
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 50mm
Artikkel:
MNI-0822333203 Kopiert
20
50
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 80mm
Artikkel:
MNI-0822333204 Kopiert
20
80
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 100mm
Artikkel:
MNI-0822333205 Kopiert
20
100
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 125mm
Artikkel:
MNI-0822333206 Kopiert
20
125
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 160mm
Artikkel:
MNI-0822333207 Kopiert
20
160
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 200mm
Artikkel:
MNI-0822333208 Kopiert
20
200
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 250mm
Artikkel:
MNI-0822333209 Kopiert
20
250
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø20mm, 320mm
Artikkel:
MNI-0822333210 Kopiert
20
320
1/8" BSP
10
1
M8
166
198
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,23
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,149
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 10mm
Artikkel:
MNI-0822334201 Kopiert
25
10
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 25mm
Artikkel:
MNI-0822334202 Kopiert
25
25
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 50mm
Artikkel:
MNI-0822334203 Kopiert
25
50
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 80mm
Artikkel:
MNI-0822334204 Kopiert
25
80
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 100mm
Artikkel:
MNI-0822334205 Kopiert
25
100
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 125mm
Artikkel:
MNI-0822334206 Kopiert
25
125
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 160mm
Artikkel:
MNI-0822334207 Kopiert
25
160
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 200mm
Artikkel:
MNI-0822334208 Kopiert
25
200
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 250mm
Artikkel:
MNI-0822334209 Kopiert
25
250
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 320mm
Artikkel:
MNI-0822334210 Kopiert
25
320
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 400mm
Artikkel:
MNI-0822334211 Kopiert
25
400
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249
MNI stainless single.jpg
Sylinder Dobbeltvirk, Ø25mm, 500mm
Artikkel:
MNI-0822334212 Kopiert
25
500
1/8" BSP
10
1
M10x1,25
260
309
Rustfritt stål
Rustfritt stål
Galvanisert stål
Polyurethane
Trykkluft
-25 °C
80 °C
0,35
Dobbeltvirkende, Magnetisk stempelstang
5
50
ISO 6432
0,249

Valgt variant

Velg variant i listen

Trenger du teknisk hjelp?

Jan Kristian Jansen

004792427986
Send e-post
Kundesupport
For pris og leveringstid, logg inn eller ta kontakt med vår kundesupport
32 21 05 05
Send e-post
Trenger du hjelp?
Logo

Cookie-innstillinger for oem.no

Informasjonskapsler hjelper oss å forbedre opplevelsen din hos oss. Så for å kunne analysere trafikken, håndtere påloggingsinformasjon, tilby deg personlig informasjon og for at grunnleggende funksjonalitet skal fungere på nettsiden, må vi bruke noen informasjonskapsler.

Nødvendige informasjonskapsler

Disse informasjonskapslene er nødvendige for at nettstedet skal fungere og kan ikke slås av i våre systemer. De brukes vanligvis kun som svar på handlinger du har utført i forbindelse med en tjenesteforespørsel, for eksempel når du angir personlige preferanser, logger på eller fyller ut et skjema.

Analyse og måling

Disse informasjonskapslene lar oss telle antall besøk og trafikkkilder slik at vi kan måle og forbedre nettstedets ytelse. De hjelper oss å vite hvilke sider som er mer eller mindre populære og hvordan besøkende navigerer rundt på nettstedet. Informasjonen som disse informasjonskapslene samler inn er aggregert og derfor helt anonym. Hvis du ikke tillater disse informasjonskapslene, vet vi ikke når du har besøkt nettsiden vår.

Markedsføring

Disse informasjonskapslene kan legges til av våre partnere. De kan bruke dem til å lage en profil av deg, basert på dine interesser, for å vise deg mer relevant informasjon. De lagrer ingen personlig informasjon - kun informasjon om nettleseren din og enheten din. Hvis du ikke godtar disse informasjonskapslene, vil du få en mer generell og mindre tilpasset brukeropplevelse.
