Tilbehør til termoelement. Om en kabel til et termoelement må skjøtes kan man ikke benytte vanlig kabel for skjøting.
Må man skjøte må man benytte kompensasjonskabel av samme materiale som temperatur føleren.
7 ledere av 0,2 mm = 0,22 mm2
13 ledere av 0,2 mm = 0,44 mm2
16 ledere av 0,2 mm = 0,50 mm2
24 ledere av 0,2 mm = 0,75 mm2
32 ledere av 0,2 mm = 1,00 mm2
40 ledere av 0,2 mm = 1,30 mm2
Kort om forskjellen på kompensasjonskabel og forlengningskabel
Kompensasjonskabel / Compensating cable)l: Kalles de kabler som oftest benyttes når man vil forlenge kablingen til termoelementet. Desse lages i et materiele som er relativt likt materialet til termoelementet og er billigere enn forlengelseskabel, men kan ikke forlenges i alt for høye temperaturer. Eks: KCB, RCA, RCB (for K og R termoelement)
Forlengelseskabel (extension cable): Lages i samme materiale som selve termoelementet, er mer nøyaktig og takler ett større temperaturomrpde uten å få feil verdi. Disse kablene koster med enn motsvarende kompensasjonskabler og benyttes når det er høye krav. F.eks i en testlab.
Eks: KX, NX, JX, TX,(for K, N, J og T termoelement)
Kabelen kan heller ikke skjøtes med en vanlig rekkeklemme, men man behøver en rekkeklemme bergnet for termoelement. Man kan også benytte seg av spesielle kontakter for skjøting av termoelementer.
Andre måter er å benytte en spesiell industrikontakt for formålet. Da kan man skjøte flere i en kontakt.
F. eks forenkler dette verktøy bytte. Kontakt oss for mer informasjon.
Anbefalt kabellengde er maks 100 meter.
| Temperaturtoleranse kabel fra | -30 °C |
|---|---|
| Temperaturtoleranse kabel til | 105 °C |
| Signaltype | Type J |
| Antall ledere | 7/0,2 mm |
| Diameter | 3x4 mm |
|---|---|
| Vekt | 0,02 kg |
| Materiale | PVC |
Tilbehør til termoelement. Om en kabel til et termoelement må skjøtes kan man ikke benytte vanlig kabel for skjøting.
Må man skjøte må man benytte kompensasjonskabel av samme materiale som temperatur føleren.
7 ledere av 0,2 mm = 0,22 mm2
13 ledere av 0,2 mm = 0,44 mm2
16 ledere av 0,2 mm = 0,50 mm2
24 ledere av 0,2 mm = 0,75 mm2
32 ledere av 0,2 mm = 1,00 mm2
40 ledere av 0,2 mm = 1,30 mm2
Kort om forskjellen på kompensasjonskabel og forlengningskabel
Kompensasjonskabel / Compensating cable)l: Kalles de kabler som oftest benyttes når man vil forlenge kablingen til termoelementet. Desse lages i et materiele som er relativt likt materialet til termoelementet og er billigere enn forlengelseskabel, men kan ikke forlenges i alt for høye temperaturer. Eks: KCB, RCA, RCB (for K og R termoelement)
Forlengelseskabel (extension cable): Lages i samme materiale som selve termoelementet, er mer nøyaktig og takler ett større temperaturomrpde uten å få feil verdi. Disse kablene koster med enn motsvarende kompensasjonskabler og benyttes når det er høye krav. F.eks i en testlab.
Eks: KX, NX, JX, TX,(for K, N, J og T termoelement)
Kabelen kan heller ikke skjøtes med en vanlig rekkeklemme, men man behøver en rekkeklemme bergnet for termoelement. Man kan også benytte seg av spesielle kontakter for skjøting av termoelementer.
Andre måter er å benytte en spesiell industrikontakt for formålet. Da kan man skjøte flere i en kontakt.
F. eks forenkler dette verktøy bytte. Kontakt oss for mer informasjon.
Anbefalt kabellengde er maks 100 meter.
Her er noen lydfiler
Effektiv kabelhåndtering starter med riktig valg av kabelinnføring. I styreskap, maskiner og industrielle installasjoner påvirker dette valget ikke bare hvor enkel installasjonen blir, men også driftssikkerheten og levetiden til hele systemet. Ved å velge riktig løsning fra starten av kan du redusere både installasjonstiden og risikoen for fremtidige driftsforstyrrelser. I denne guiden ser vi nærmere på forskjellen mellom kabelgjennomføringer og kabelnipler, og når det er riktig å velge den ene eller den andre løsningen. Med produkter fra Conta-Clip og WISKA tilbyr vi i OEM Automatic løsninger som dekker alt fra fleksible installasjoner til krevende industrimiljøer.
Han DDD-serien er utviklet for installasjoner der mange signaler skal overføres på begrenset plass. Med opptil 55–107 poler i én og samme kontakt gir serien betydelig plassbesparelse sammenlignet med tidligere løsninger, samtidig som overføringskapasiteten opprettholdes på 250 V og 10 A.
Utviklingen av mobile kjøretøy går raskt. Kravene til sikkerhet, levetid, miljøytelse og avansert funksjonalitet øker, samtidig som kjøretøyene må være kostnadseffektive, robuste og enkle å vedlikeholde. Hos OEM Automatic støtter vi deg gjennom hele prosessen. Med bred teknisk kompetanse og tett samarbeid med ledende produsenter hjelper vi deg med å velge riktige komponenter for de mest krevende miljøene.
Ved installasjon av industrielle kontakter er tid, pålitelighet og fleksibilitet avgjørende faktorer. Med Push-In-tilkoblingsteknologi fra HARTING får du en løsning som kombinerer opptil 30 prosent kortere monteringstid med verktøyfri håndtering og høy kontaktsikkerhet. Hos OEM Automatic tilbyr vi Push-In-teknologien som en del av HARTINGs brede Han-portefølje for deg som vil gjøre feltarbeidet enklere og samtidig øke kvaliteten og effektiviteten i installasjonene dine.
I Norge har vi et avansert og godt utbygget system for håndtering av vann og avløp. Systemet er avgjørende for både folkehelsen, miljøet og en bærekraftig samfunnsutvikling. Det norske vann- og avløpssystemet (ofte forkortet til VA-systemet) omfatter produksjon og distribusjon av drikkevann, samt innsamling, transport og rensing av avløpsvann.
Når plassen er begrenset og kravene til pålitelighet fortsatt er høye, er Han 1A fra Harting et godt valg. Denne kompakte industrikontakten er bygget opp som et modulært system og kan enkelt tilpasses både funksjon, kapslingsgrad og antall poler uten å gå på akkord med kvaliteten.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Artikler | Temperaturområde fra | Temperaturområde til | Temperaturtoleranse kabel fra | Temperaturtoleranse kabel til | Signaltype | Antall ledere | Diameter | Vekt | Materiale | Temperaturtoleranse kabelskjøt fra | Temperaturtoleranse innstikksrør til | Temperaturtoleranse innstikksrør fra | Pris | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

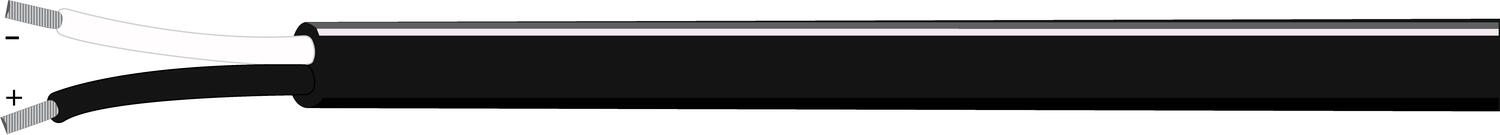

Kompensasjonskabel type J PVC/PVC 0,22 mm2
Artikkel:
TCJ-A30
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type J
|
7/0,2 mm
|
3x4 mm
|
0,02 kg
|
PVC
|
|
|
|
|
||
Kompensasjonskabel type J PVC/PVC, ALU-skjerm 0,22 mm2
Artikkel:
TCJ-A27
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type J
|
7/0,2 mm
|
4 mm
|
0,03 kg
|
PVC
|
|
|
|
|
||
|
Kompensasjonskabel type J PVC/PVC, ALU-skjerm 0,75 mm2
Artikkel:
TCJ-A29
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type J
|
23/0,2 mm
|
6 mm
|
0,04 kg
|
PVC
|
|
|
|
|
||

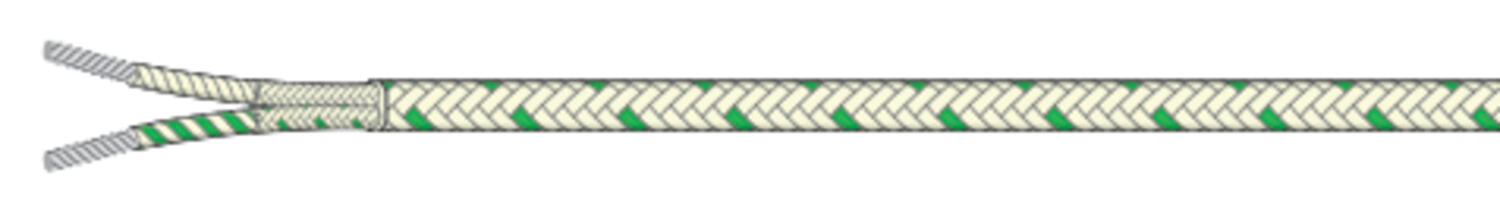

Tilkoblingskabel J glasfiberisolert 0,22 mm2
Artikkel:
TCJ-C40
Kopiert
|
|
|
0 °C
|
480 °C
|
Type J
|
7/0,2 mm
|
2x3 mm
|
0,011 kg
|
Glassfiberisolert
|
|
|
|
|
||

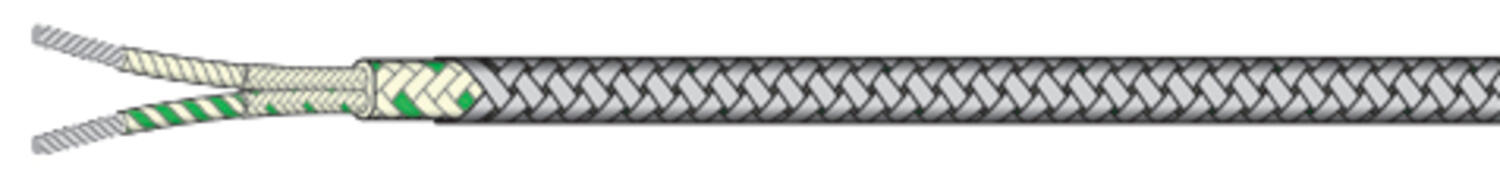

Tilkoblingskabel J, skjermet, glasfiberisolert. 0,2 mm2
Artikkel:
TCJ-C60
Kopiert
|
|
|
0 °C
|
480 °C
|
Type J
|
7/0,2 mm
|
2x3 mm
|
0,02 kg
|
Glassfiberisolert med stålflette
|
|
|
|
|
||
|
Forlengelseskabel type J PVC/PVC 1,00 mm2 sort kappe
Artikkel:
TCJ-A60
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type J
|
32/0,2 mm
|
4x6 mm
|
0,05 kg
|
PVC
|
|
|
|
|
||
|
Kompensasjonskabel J ALU-skjerm, PFA-isolert. 0,2 mm2
Artikkel:
TCJ-B80
Kopiert
|
|
|
-75 °C
|
250 °C
|
Type J
|
7/0,2 mm
|
3 mm
|
0,03 kg
|
PFA
|
|
|
|
|
||
|
Kompensasjonskabel type J PVC/PVC, ALU-skjerm 0,5 mm2 Flammehemmende
Artikkel:
TCJ-FR29
Kopiert
|
-30 °C
|
75 °C
|
|
-30 °C
|
Type J
|
16/0,2 mm
|
5,5 mm
|
0,05 kg
|
PVC
|
75 °C
|
|
|
|
||
Kompensasjonskabel K PVC/PVC 0,22 mm2
Artikkel:
TCK-A30
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type K
|
7/0,2 mm
|
3x4 mm
|
0,02 kg
|
PVC
|
|
|
|
|
||
|
Kompensasjonskabel K PVC/PVC ALU-skjerm 0,22 mm2
Artikkel:
TCK-A27
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type K
|
7/0,2 mm
|
4 mm
|
0,03 kg
|
PVC
|
|
|
|
|
||
|
Kompensasjonskabel K PVC/PVC 0,75 mm2
Artikkel:
TCK-A29
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type K
|
23/0,2 mm
|
6 mm
|
0,04 kg
|
PVC
|
|
|
|
|
||

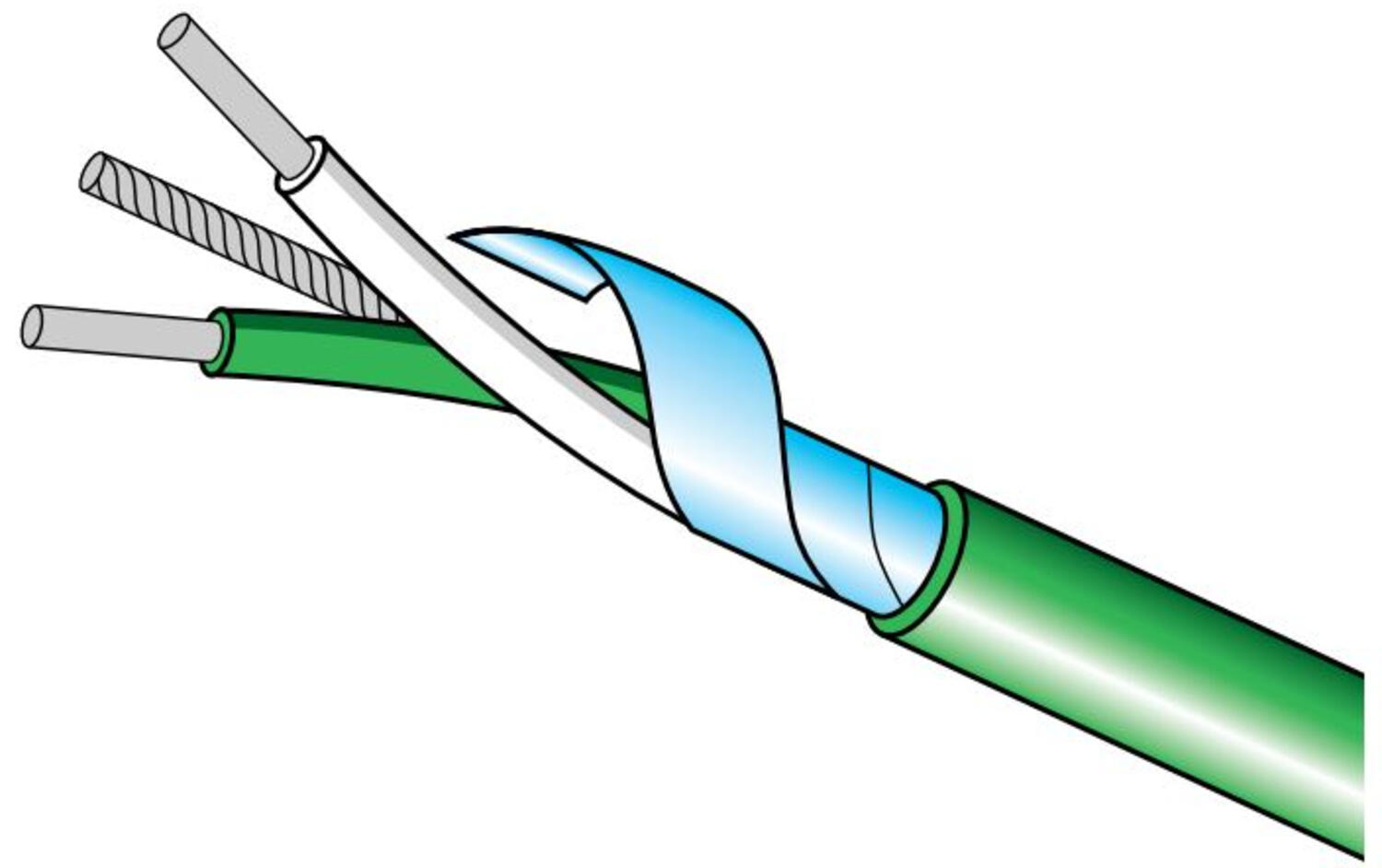

Tilkoblingskabel K skjermet ALU-skjerm. 1,3 mm2 enleder
Artikkel:
TCK-A25
Kopiert
|
|
|
105 °C
|
|
Type K
|
1/1,29 mm
|
7 mm
|
0,07 kg
|
PVC
|
|
-30 °C
|
|
|
||
|
Tilkoblingskabel K glasfiberstrømpe 480°C 0,22 mm2
Artikkel:
TCK-C40
Kopiert
|
|
|
0 °C
|
480 °C
|
Type K
|
7/0,2 mm
|
2x3 mm
|
0,011 kg
|
Glassfiberisolert
|
|
|
|
|
||
|
Tilkoblingskabel K skjermet glasfiberisolert. 0,2 mm2
Artikkel:
TCK-C60
Kopiert
|
|
|
0 °C
|
480 °C
|
Type K
|
7/0,2 mm
|
2x3 mm
|
0,02 kg
|
Glassfiberisolert med stålflette
|
|
|
|
|
||
|
Tilkoblingskabel type K PVC/PVC 1,00 mm2 grønn kappe
Artikkel:
TCK-A60
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type K
|
32/0,2 mm
|
4x6 mm
|
0,05 kg
|
PVC
|
|
|
|
|
||
|
Kompensasjonskabel K ALU-skjerm, PFA-isolert. 0,2 mm2
Artikkel:
TCK-B80
Kopiert
|
|
|
-75 °C
|
250 °C
|
Type K
|
7/0,2 mm
|
3 mm
|
0,03 kg
|
PFA
|
|
|
|
|
||

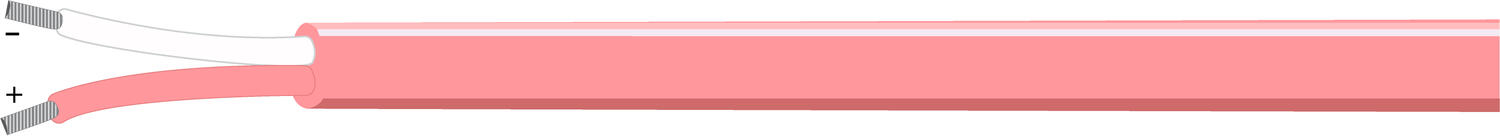

Kompensasjonskabel N, PVC/PVC 0,22 mm2
Artikkel:
TCN-A30
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type N
|
7/0,2 mm
|
3x4 mm
|
0,02 kg
|
PVC
|
|
|
|
|
||
|
Tilkoblingskabel N, glasfiberisolert 0,22 mm2
Artikkel:
TCN-C40
Kopiert
|
|
|
0 °C
|
480 °C
|
Type N
|
7/0,2 mm
|
2x3 mm
|
0,011 kg
|
Glassfiberisolert
|
|
|
|
|
||
|
Kompensasjonskabel N, PVC/PVC 0,75 mm2
Artikkel:
TCN-A50
Kopiert
|
|
|
|
|
Type N
|
23/0,2 mm
|
4x6 mm
|
0,04 kg
|
PVC
|
|
105 °C
|
-30 °C
|
|
||

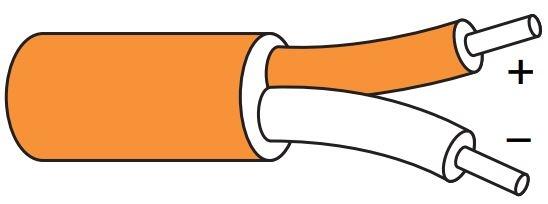

Kompensasjonskabel R, PVC/PVC 0,44 mm2 RCA kabel
Artikkel:
TCR-A40RCA
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type R
|
13/0,2 mm
|
3x5 mm
|
0,03 kg
|
PVC
|
|
|
|
|
||

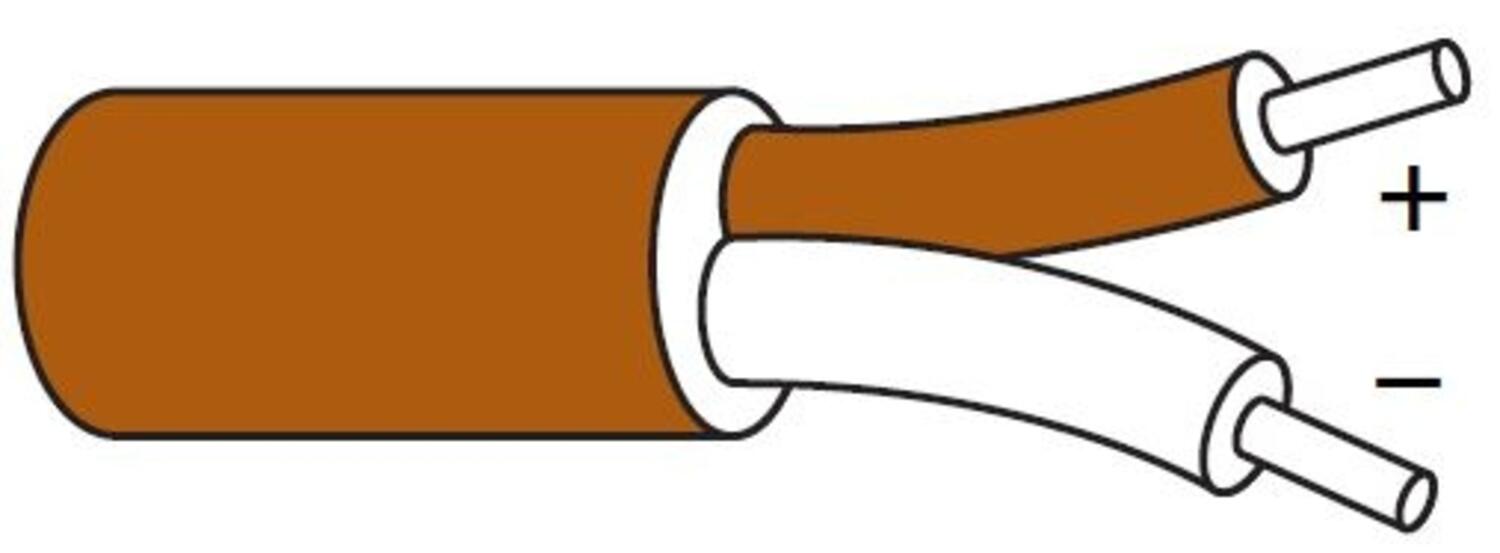

Kompensasjonskabel T, PVC/PVC 0,22 mm2
Artikkel:
TCT-A30
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type T
|
7/0,2 mm
|
3x4 mm
|
0,02 kg
|
PVC
|
|
|
|
|
||
|
Kompenasajonskabel 2x0,22 mm2 type T PVC tvinnet Ø4 mm rund
Artikkel:
TCT-A82
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type T
|
7/0,2 mm
|
4 mm
|
0,02 kg
|
PVC
|
|
|
|
|
||

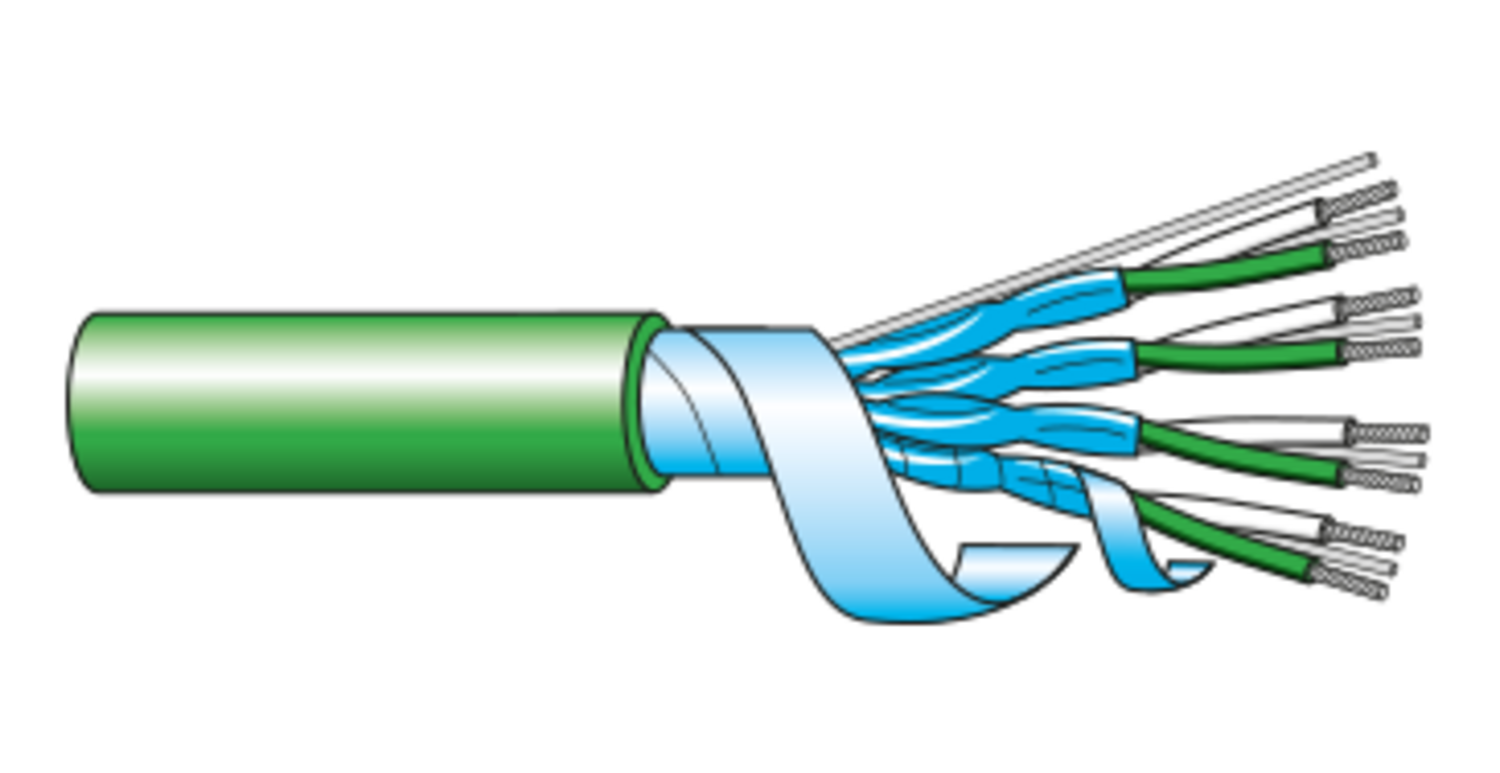

Forlengelseskabel J 2-par, PVC isolert, Mylar alu skjermet. 0,5 mm2
Artikkel:
TCJ-M3502JX
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type J
|
16/0,2 mm
|
10,6 mm
|
0,11 kg
|
PVC
|
|
|
|
|
||
|
Forlengelseskabel J 4-par, PVC isolert, Mylar alu skjermet. 0,5 mm2
Artikkel:
TCJ-M3504JX
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type J
|
16/0,2 mm
|
12,5 mm
|
0,17 kg
|
PVC
|
|
|
|
|
||
|
Forlengelseskabel J 8-par, PVC isolert, Mylar alu skjermet. 0,5 mm2
Artikkel:
TCJ-M3508JX
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type J
|
16/0,2 mm
|
16,1 mm
|
0,31 kg
|
PVC
|
|
|
|
|
||
|
Forlengelseskabel K 2-par, PVC isolert 2x2x0,5 mm2
Artikkel:
TCK-M3502KX
Kopiert
|
|
|
-30 °C
|
75 °C
|
Type K
|
16/0,2 mm
|
10,6 mm
|
0,11 kg
|
PVC
|
|
|
|
|
||

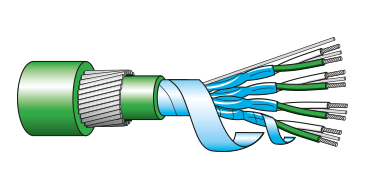

Kompensasjonskabel K 4-par, PVC isolert, Mylar alu skjermet, SS armert. 0,5 mm2
Artikkel:
TCK-M3504KCB/SWA
Kopiert
|
|
|
-30 °C
|
105 °C
|
Type K
|
16/0,2 mm
|
18,0 mm
|
0,55 kg
|
PVC, Stål
|
|
|
|
|
||
|
Forlengelseskabel K 2-par, PVC isolert Mylar alu skjermet, SS armert. 2x2x0,22 mm2
Artikkel:
TCK-M1702/SWA
Kopiert
|
-30 °C
|
75 °C
|
-30 °C
|
75 °C
|
Type K
|
7/0,2 mm
|
9,4 mm
|
0,31 kg
|
PVC, Stål
|
|
|
|
|
