Effektiv kabelhåndtering starter med riktig valg av kabelinnføring. I styreskap, maskiner og industrielle installasjoner påvirker dette valget ikke bare hvor enkel installasjonen blir, men også driftssikkerheten og levetiden til hele systemet. Ved å velge riktig løsning fra starten av kan du redusere både installasjonstiden og risikoen for fremtidige driftsforstyrrelser.
I denne guiden ser vi nærmere på forskjellen mellom kabelgjennomføringer og kabelnipler, og når det er riktig å velge den ene eller den andre løsningen. Med produkter fra Conta-Clip og WISKA tilbyr vi i OEM Automatic løsninger som dekker alt fra fleksible installasjoner til krevende industrimiljøer.
Kunnskap
Både kabelgjennomføringer og kabelnipler brukes for å skape en sikker kabelinnføring med riktig IP-klassifisering og strekkavlastning tilpasset applikasjonens krav.
Kabelgjennomføring er primært tilpasset installasjoner der mange kabler skal håndteres på begrenset plass, der fleksibilitet er viktig, eller der kablene har ferdigmonterte kontakter. Kabelnipler er derimot optimalisert for å skape en tett, sikker og mekanisk stabil innføring av enkeltkabler.
I praksis blir valget ofte tydelig:
Det handler altså om å velge en løsning som passer både konstruksjonen og kravene i applikasjonen.

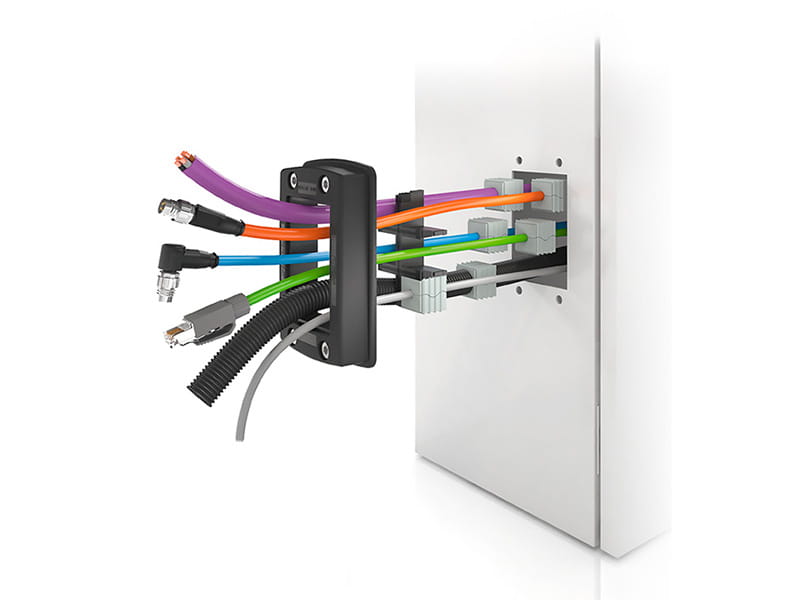

Kabelgjennomføring er riktig valg i installasjoner der fleksibilitet, høy kabeltetthet og enkel montering er avgjørende. Det brukes ofte i styreskap, maskiner og andre applikasjoner der mange kabler skal føres inn på begrenset plass, og der en strukturert og plassbesparende kabelinnføring er viktig.
En av de største fordelene med kabelgjennomføring er muligheten for modulære løsninger. Med systemer fra Conta-Clip kan kabelgjennomføringen tilpasses antall kabler, dimensjoner og endrede behov over tid. Dette gir en fleksibel og fremtidsrettet installasjon.
Du bør vurdere kabelgjennomføring når:
KDS – modulært system for kabler med ferdigmonterte kontakter
KDS-serien brukes når kabler med ferdigmonterte kontakter skal føres inn i kapslinger. Takket være delte innsatser kan installasjonen gjennomføres uten at kontaktene må demonteres. Dette sparer tid og reduserer risikoen for feil.
KES – multiflenser for kabler uten kontakter
KES-serien er tilpasset kabler uten kontakter og gjør det mulig å samle mange kabler i en kompakt og lavtbyggende enhet. Dette gjør den spesielt godt egnet når høy kabeltetthet skal kombineres med begrenset plass.

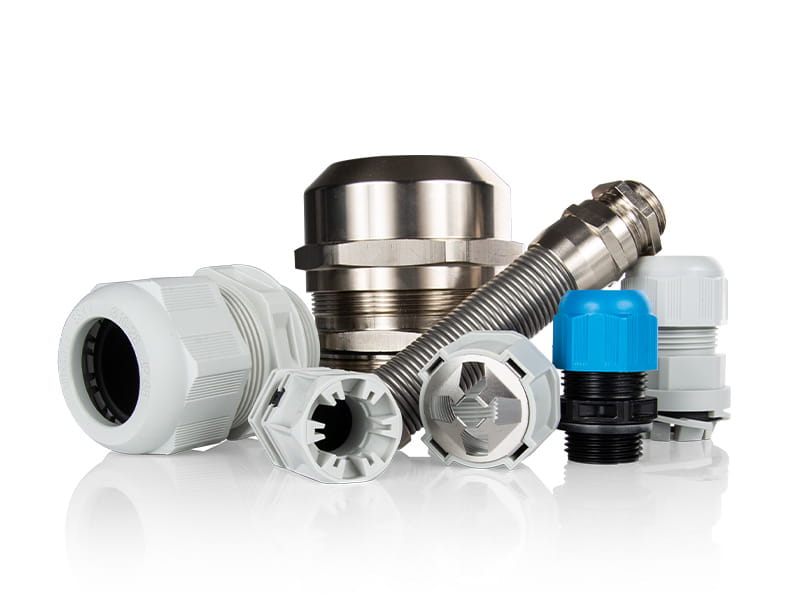

Kabelnipler er riktig valg når fokus ligger på robusthet, tetting og mekanisk styrke. De brukes i installasjoner der enkeltkabler skal føres inn i kapslinger på en sikker og kontrollert måte, samtidig som kravene til beskyttelse mot ytre påvirkning er høye.
I blant annet maskiner, automasjonssystemer og utendørsinstallasjoner bidrar kabelnipler til å beskytte kablene mot fukt, støv, vibrasjoner og mekanisk slitasje. Samtidig sikres god strekkavlastning, noe som er avgjørende for en driftssikker og langsiktig installasjon.
Du bør vurdere kabelnipler når:
Kabelnipler i plast for standardapplikasjoner
Kabelnipler i plast er lette, kostnadseffektive og korrosjonsbestandige, og brukes ofte i installasjoner der miljøpåvirkningen er begrenset.
Kabelnipler i metall for krevende miljøer
Kabelnipler i metall tilbyr høy mekanisk styrke og brukes i industrielle applikasjoner der installasjonen utsettes for større belastning.
EMC-kabelnipler for sikker skjerming
EMC-kabelnipler sørger for korrekt skjerming og jording i applikasjoner med EMC-krav, og bidrar til å redusere forstyrrelser.
Ex-kabelnipler for eksplosjonsfarlige miljøer
Ex-kabelnipler brukes i eksplosjonsfarlige områder der det stilles høye krav til sikkerhet.
VentGLAND for trykkutjevning og redusert kondens
VentGLAND-kabelnipler muliggjør trykkutjevning i kapslinger og reduserer risikoen for kondens ved temperaturvariasjoner.

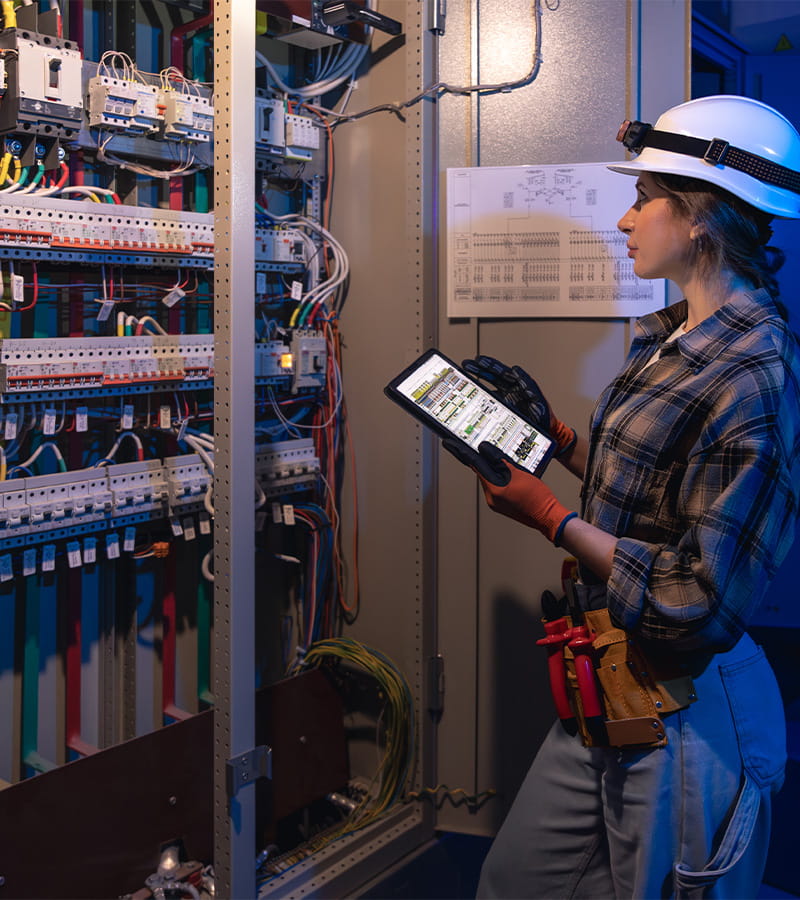

For å velge riktig kabelgjennomføring eller kabelnippel må du ta utgangspunkt i applikasjonens forutsetninger. Flere faktorer påvirker valget og har stor betydning for både funksjon og levetid.
Antall kabler og tilgjengelig plass
Antall kabler og hvor mye plass som er tilgjengelig, er ofte avgjørende for valg av løsning. Installasjoner med høy kabeltetthet stiller andre krav enn applikasjoner der kun et fåtall kabler skal føres inn.
Kabler med eller uten ferdigmonterte kontakter
Valg av installasjonsmetode avhenger av om kablene har ferdigmonterte kontakter eller ikke. Løsninger med delte innsatser gjør det mulig å installere kabler uten demontering, noe som sparer tid og reduserer risikoen for feil. For kabler uten kontakter kan enklere alternativer være tilstrekkelige.
Miljøkrav og kapslingsgrad
Miljøet installasjonen skal brukes i stiller krav til riktig beskyttelsesnivå. I mange industrielle applikasjoner er IP66 tilstrekkelig, mens mer krevende miljøer kan kreve IP68 eller IP69K, avhengig av påvirkning fra blant annet fukt, støv og rengjøring.
Installasjon og fremtidig vedlikehold
Det er også viktig å ta hensyn til hvordan installasjonen skal gjennomføres, og hvordan den kan endre seg over tid. En fleksibel løsning kan forenkle både montering og fremtidige utvidelser.
Ved å ta hensyn til disse faktorene sikrer du at løsningen ikke bare fungerer i dag, men også over tid.

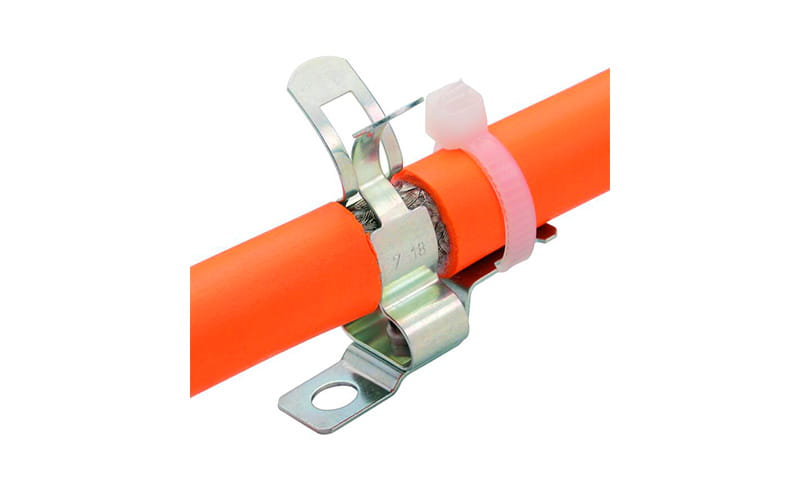

I applikasjoner der EMC-krav er avgjørende, er det ikke nok å kun velge riktig kabelinnføring. For å sikre stabil og forstyrrelsesfri drift bør installasjonen også utstyres med riktig EMC beskyttelse i form av skjermklemmer.
Mens kabelgjennomføringer og kabelnipler håndterer innføring, tetting og mekanisk avlastning, sørger skjermklemmene for korrekt skjerming og jording av kabelen. Dette er avgjørende for å redusere elektromagnetiske forstyrrelser og sikre at systemet fungerer som det skal.
Dette er spesielt viktig i blant annet prosessindustrien og PLS-systemer, der kravene til stabil og pålitelig drift er høye.
Å velge riktig kabelinnføring handler om å forstå applikasjonens krav til plass, installasjon og beskyttelsesnivå. Ved å ta utgangspunkt i disse faktorene kan du optimalisere både installasjonen og den langsiktige driften.
Hos OEM Automatic hjelper vi deg med å finne riktig løsning basert på dine tekniske krav og installasjonsforutsetninger. Med et bredt sortiment fra Conta-Clip og WISKA kan vi tilby løsninger som er tilpasset en sikker, effektiv og langsiktig holdbar installasjon. Kontakt oss, så hjelper vi deg med å finne riktig løsning for din applikasjon.
