En kontakt med skrutilkoblinger som har 4 stift for høye strømmer (80A) og 2 stift for lavere strømmer (16A).
Han K er en kontakt for høyere strømmer, men kan også kombineres med lavere stømmer i samme innsats.
Han K 4/0 (4-pol 80A 830V 1,5-16 mm² skrue) 16B
Han K 4/2 (4-pol 80A 830V 1,5-16 mm² skrue + 2-pol 16A 400V 0,5-2,5mm² skrue) 16B
Han K 4/8 (4-pol 80A 830V 1,5-16 mm² skrue + 8-pol 16A 400V 0,5-2,5mm² skrue) 24B
Han K 6/6 (6-pol 100A 690V 16-35mm² axial + 6-pol 16A 400V 0,25-2,5mm² skrue) 24B
Han K 4/4 (4-pol 63A 690V 6-16 mm² axial + 4-pol 16A 250V 0,14-2,5 mm² skrue) 10B
Han K 4/4 (4-pol 63A 690V 10-22 mm² axial + 4-pol 16A 250V 0,14-2,5 mm² skrue) 10B
Han K 8/24 (8-pol 16A 400V 0,5-4 mm² crimp + 24-pol 10A 160V 0,14-2,5 mm² skrue) 10B
Han K 6/12 (6-pol 40A 690V 2,5-8 mm² axial + 12-pol 10A 230V 0,2-2,5 mm² skrue) 16B
Han K 6/36 (6-pol 40A 690V 1,5-6 mm² crimp + 36-pol 10A 160V 0,14-2,5 mm² crimp) 16B
Han K 12/2 (12-pol 40A 690V 1,5-6 mm² crimp + 2-pol 10A 250V 0,14-2,5mm² crimp) 16B
Han K 8/0 (8-pol 100A 690V 10-25mm² axial) 24B
IP-klasse | IP65 |
---|---|
Leder maks. | 16 mm² |
Tilkobling | Skrutilkobling |
Temperaturområde til | 125 °C |
Merkestrøm | 80 A |
Type | Hann |
Merkespenning | 830 |
Leder min. | 1,5 mm² |
---|---|
Temperaturområde fra | -40 °C |
Størrelse | 16B |
Godkjenninger | CSA, UL |
plus Earth | Ja |
Antall poler | 4 |
En kontakt med skrutilkoblinger som har 4 stift for høye strømmer (80A) og 2 stift for lavere strømmer (16A).
Han K er en kontakt for høyere strømmer, men kan også kombineres med lavere stømmer i samme innsats.
Han K 4/0 (4-pol 80A 830V 1,5-16 mm² skrue) 16B
Han K 4/2 (4-pol 80A 830V 1,5-16 mm² skrue + 2-pol 16A 400V 0,5-2,5mm² skrue) 16B
Han K 4/8 (4-pol 80A 830V 1,5-16 mm² skrue + 8-pol 16A 400V 0,5-2,5mm² skrue) 24B
Han K 6/6 (6-pol 100A 690V 16-35mm² axial + 6-pol 16A 400V 0,25-2,5mm² skrue) 24B
Han K 4/4 (4-pol 63A 690V 6-16 mm² axial + 4-pol 16A 250V 0,14-2,5 mm² skrue) 10B
Han K 4/4 (4-pol 63A 690V 10-22 mm² axial + 4-pol 16A 250V 0,14-2,5 mm² skrue) 10B
Han K 8/24 (8-pol 16A 400V 0,5-4 mm² crimp + 24-pol 10A 160V 0,14-2,5 mm² skrue) 10B
Han K 6/12 (6-pol 40A 690V 2,5-8 mm² axial + 12-pol 10A 230V 0,2-2,5 mm² skrue) 16B
Han K 6/36 (6-pol 40A 690V 1,5-6 mm² crimp + 36-pol 10A 160V 0,14-2,5 mm² crimp) 16B
Han K 12/2 (12-pol 40A 690V 1,5-6 mm² crimp + 2-pol 10A 250V 0,14-2,5mm² crimp) 16B
Han K 8/0 (8-pol 100A 690V 10-25mm² axial) 24B
Harting er makedets ledende leverandør av industrielle kontakter. Med et nært samarbeid har vi de beste forutsetningene for å utarbeide den beste løsningen for kunder. Med Han® Rear-fit og Han® ES Press, blir både montering av kabel og kontakten enklere. Men en forhåndskoblet kontakt, trengs det ingen elektriker ved sluttmontering. Ovan ser du en introduksjonsvideo av Han® Rear-fit og Han® ES Press med vår produktansvarlig i Sverige og produktansvarlig hos Harting.
Hartings Han-Eco®-serie representerer en innovativ løsning innen industrielle kontakter, designet for å møte kravene til moderne industrielle applikasjoner. Disse kontaktene er laget av glassfiberforsterket polyamid, noe som gir en betydelig reduksjon i vekt uten å kompromittere på robusthet og mekanisk stabilitet. Materialvalget sikrer også at kontaktene er korrosjonsfrie, noe som gjør dem ideelle for utendørs bruk.
Harting har nok en gang lyktes med å ta tilkoblingsteknologien videre ved å bringe det nye ansiktet til Han-Modular® produktfamilien til markedet! Velkommen Domino!
Komplette kontakter fra HARTING, med et artikkelnummer er det et alternativ for deg som ønsker å gjøre hverdagen enklere. Hvert sett inneholder stikk, støpsel, innsatser og kabelnippel – alt som kreves for å sette sammen en komplett kontakt.
Vi presenterer en ny serie med kontakter fra HARTING som er spesielt utviklet for å tilpasse næringsmiddelindustriens tøffe krav.
Hartings kontakt gjør det mulig å kombinere data og kraft med bare to ledere. Resultatet heter T1 Industrial og er en liten men robust kontakt for de tøffe kravene som stilles på markedet.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Artikler | IP-klasse | Leder maks. | Tilkobling | Temperaturområde til | Merkestrøm | Type | Merkespenning | Leder min. | Temperaturområde fra | Størrelse | Godkjenninger | plus Earth | Antall poler | Ekstra kontakter | Pris | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
Hanninnsats HAN K4/0 Skruetilkobling
Artikkel:
09380062611
Kopiert
|
IP65
|
16 mm²
|
Skrutilkobling
|
125 °C
|
80 A
|
Hann
|
830
|
1,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
4
|
|
| ||
![]()
Hunninnsats HAN K4/0 Skruetilkobling
Artikkel:
09380062711
Kopiert
|
IP65
|
16 mm²
|
Skrutilkobling
|
125 °C
|
80 A
|
Hunn
|
830
|
1,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
4
|
|
| ||
![]()
Hanninnsats HAN K4/2 Skruetilkobling
Artikkel:
09380062601
Kopiert
|
IP65
|
16 mm²
|
Skrutilkobling
|
125 °C
|
80 A
|
Hann
|
830
|
1,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
4
|
2
|
| ||
![]()
Hunninnsats HAN K4/2 Skruetilkobling
Artikkel:
09380062701
Kopiert
|
IP65
|
16 mm²
|
Skrutilkobling
|
125 °C
|
80 A
|
Hunn
|
830
|
1,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
4
|
2
|
| ||
![]()
Hanninnsats HAN K4/8 Skruetilkobling
Artikkel:
09380122601
Kopiert
(EL1572779)
Kopiert
|
IP65
|
16 mm²
|
Skrutilkobling
|
125 °C
|
80 A
|
Hann
|
830
|
1,5 mm²
|
-40 °C
|
24B
|
CSA, UL
|
Ja
|
4
|
8
|
| ||
![]()

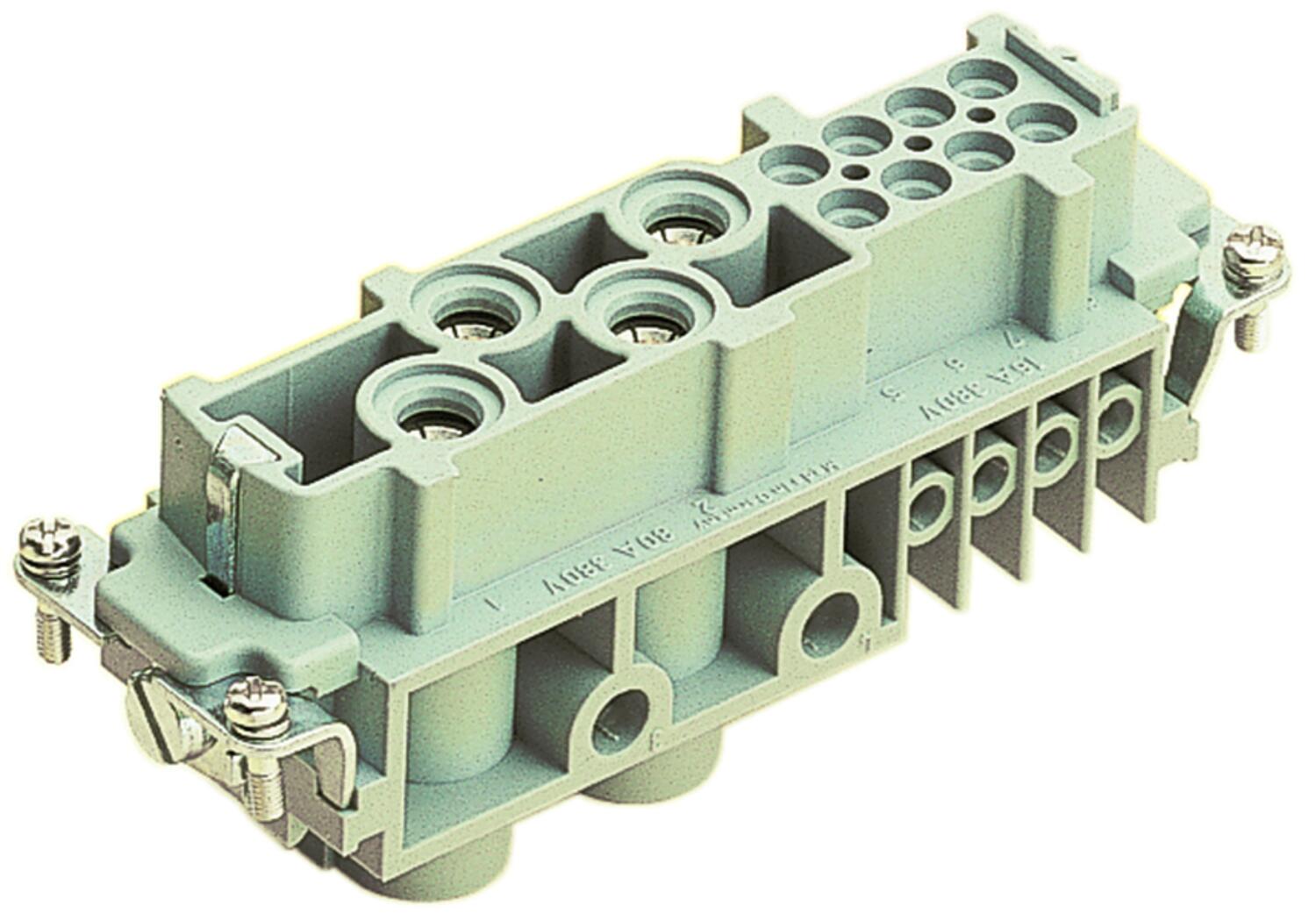

Hunninnsats HAN K4/8 Skruetilkobling
Artikkel:
09380122701
Kopiert
(EL1572777)
Kopiert
|
IP65
|
16 mm²
|
Skrutilkobling
|
125 °C
|
80 A
|
Hunn
|
830
|
1,5 mm²
|
-40 °C
|
24B
|
CSA, UL
|
Ja
|
4
|
8
|
| ||
![]()

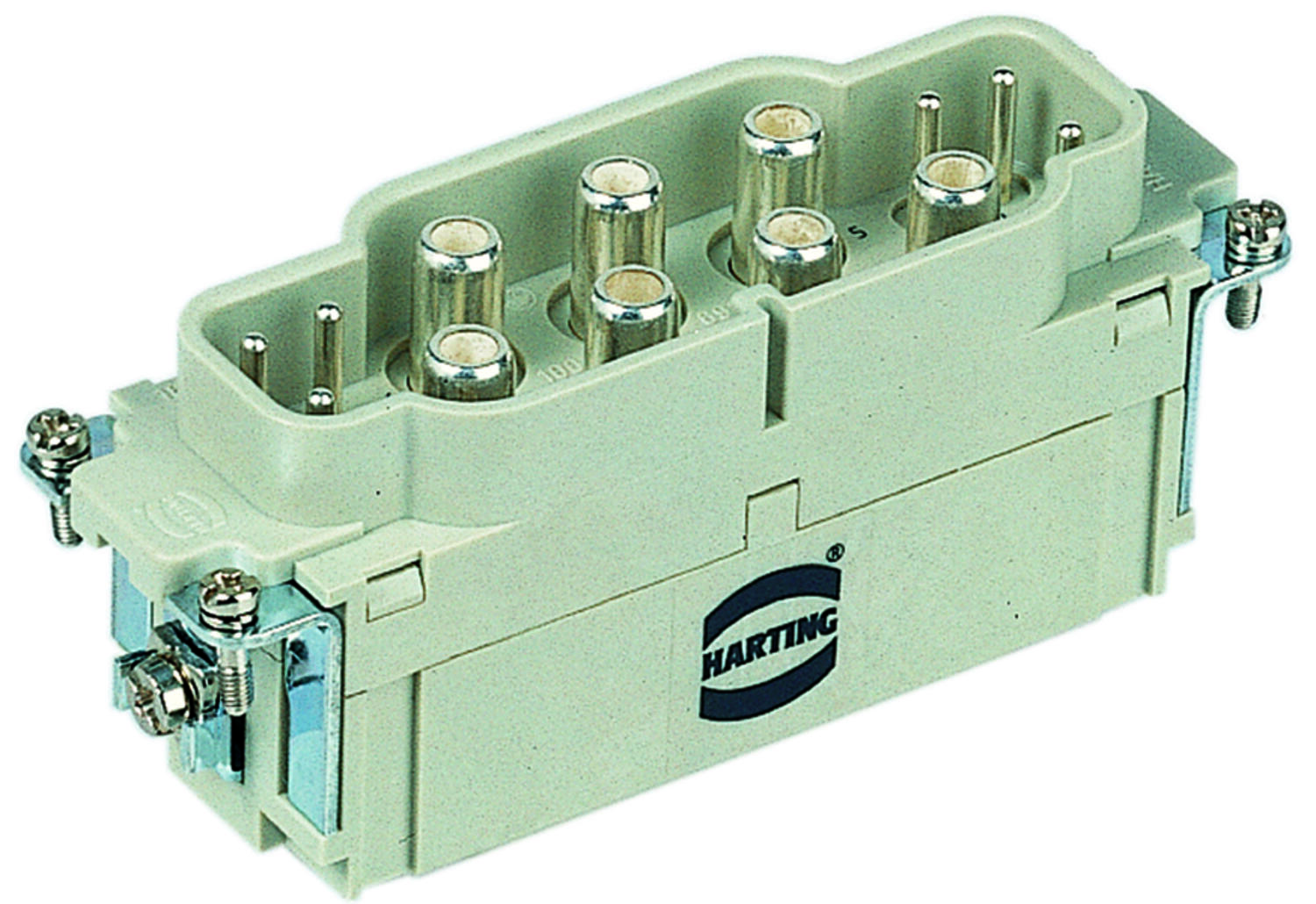

Hanninnsats HAN K6/6 Skruetilkobling + Axial
Artikkel:
09380122651
Kopiert
|
IP65
|
35 mm²
|
Aksialskrue, Skrutilkobling
|
125 °C
|
100 A
|
Hann
|
690
|
16 mm²
|
-40 °C
|
24B
|
CSA, UL
|
Ja
|
6
|
6
|
| ||
![]()

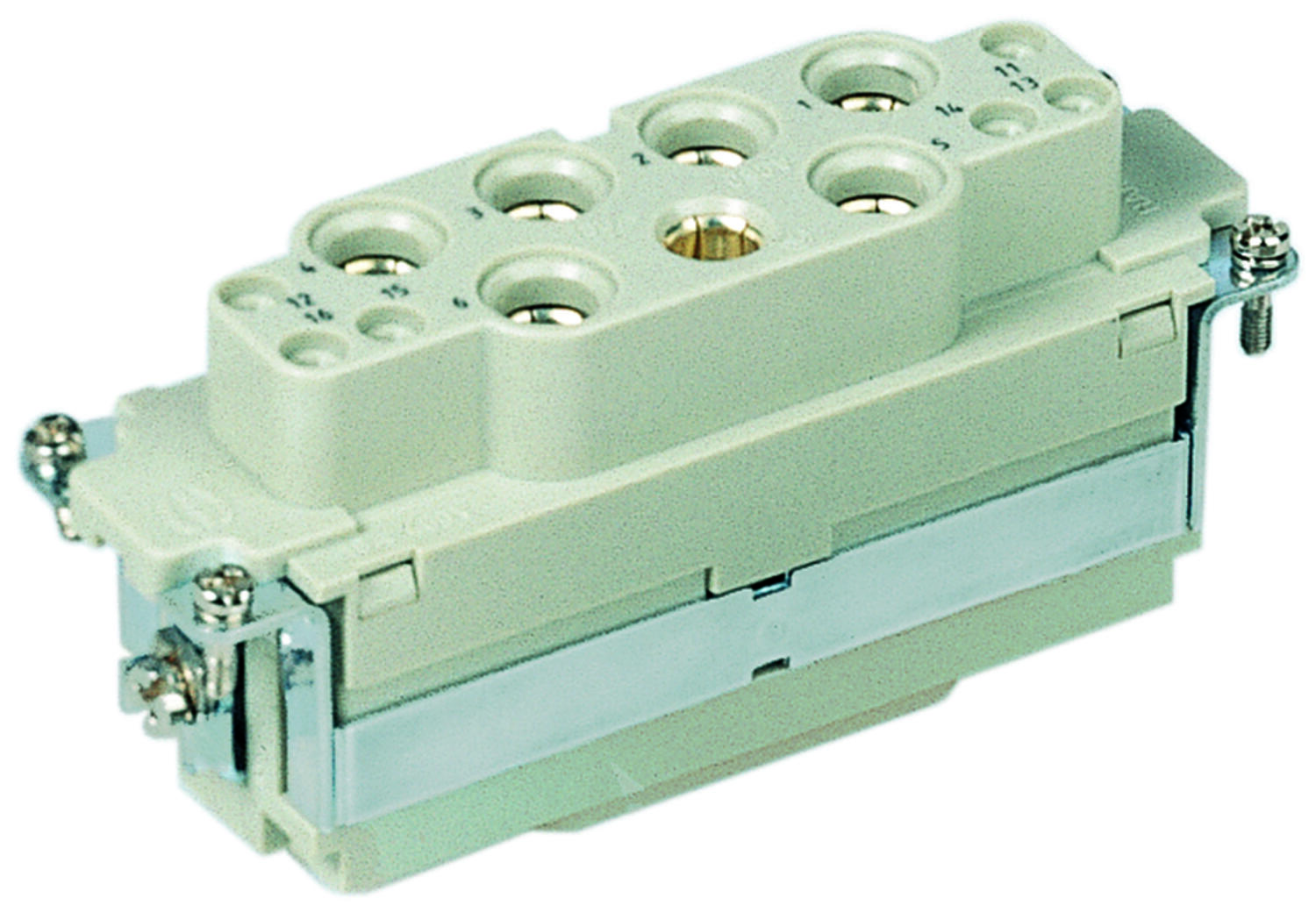

Hunninnsats HAN K6/6 Skruetilkobling + Axial
Artikkel:
09380122751
Kopiert
|
IP65
|
35 mm²
|
Aksialskrue, Skrutilkobling
|
125 °C
|
100 A
|
Hunn
|
690
|
16 mm²
|
-40 °C
|
24B
|
CSA, UL
|
Ja
|
6
|
6
|
| ||
![]()

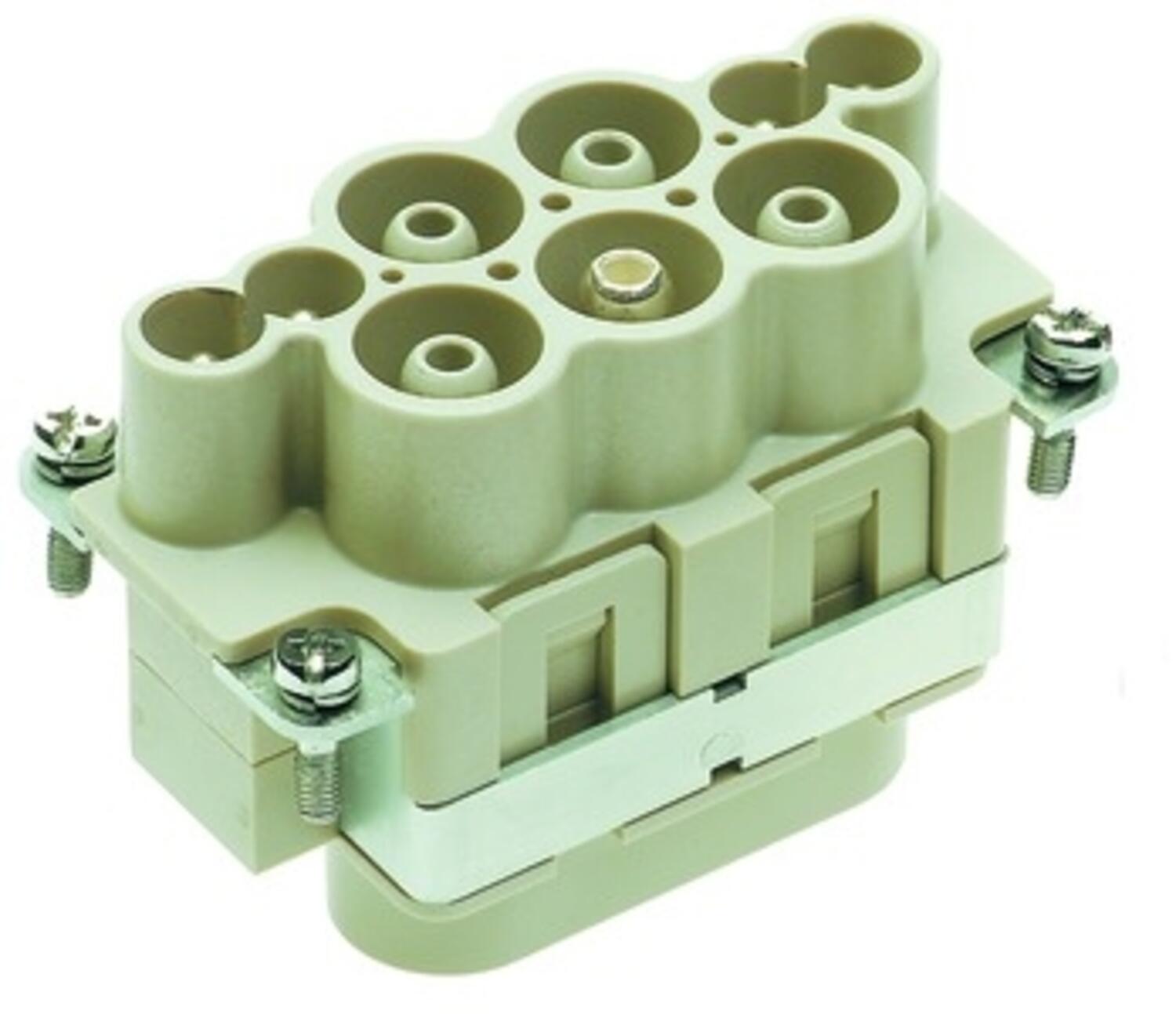

Hanninnsats HAN K4/4 Axial
Artikkel:
09380082601
Kopiert
|
|
16 mm²
|
Aksialskrue, Fjærtilkobling
|
125 °C
|
63 A
|
Hann
|
690
|
6 mm²
|
-40 °C
|
10B
|
CSA, UL
|
Ja
|
4
|
4
|
| ||
![]()

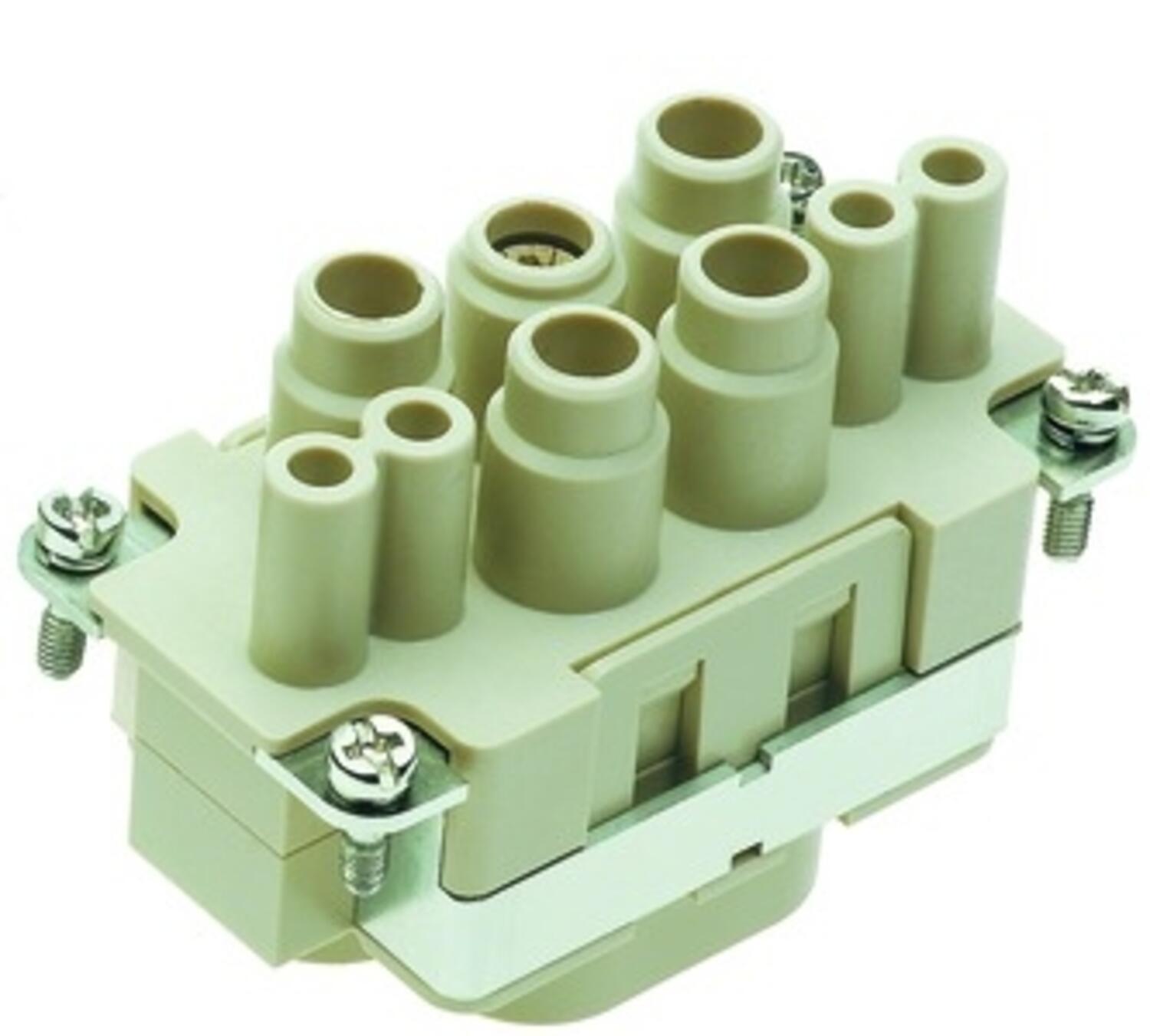

Hunninnsats HAN K4/4 Axial
Artikkel:
09380082701
Kopiert
|
|
16 mm²
|
Aksialskrue, Fjærtilkobling
|
125 °C
|
63 A
|
Hunn
|
690
|
6 mm²
|
-40 °C
|
10B
|
CSA, UL
|
Ja
|
4
|
4
|
| ||
![]()
Hanninnsats Han K4/4 Axial
Artikkel:
09380082602
Kopiert
|
|
22 mm²
|
Aksialskrue, Fjærtilkobling
|
125 °C
|
63 A
|
Hann
|
690
|
10 mm²
|
-40 °C
|
10B
|
CSA, UL
|
Ja
|
4
|
4
|
| ||
![]()
Hunninnsats Han K4/4 Axial
Artikkel:
09380082702
Kopiert
|
|
22 mm²
|
Aksialskrue, Fjærtilkobling
|
125 °C
|
63 A
|
Hunn
|
690
|
10 mm²
|
-40 °C
|
10B
|
CSA, UL
|
Ja
|
4
|
4
|
| ||
![]()

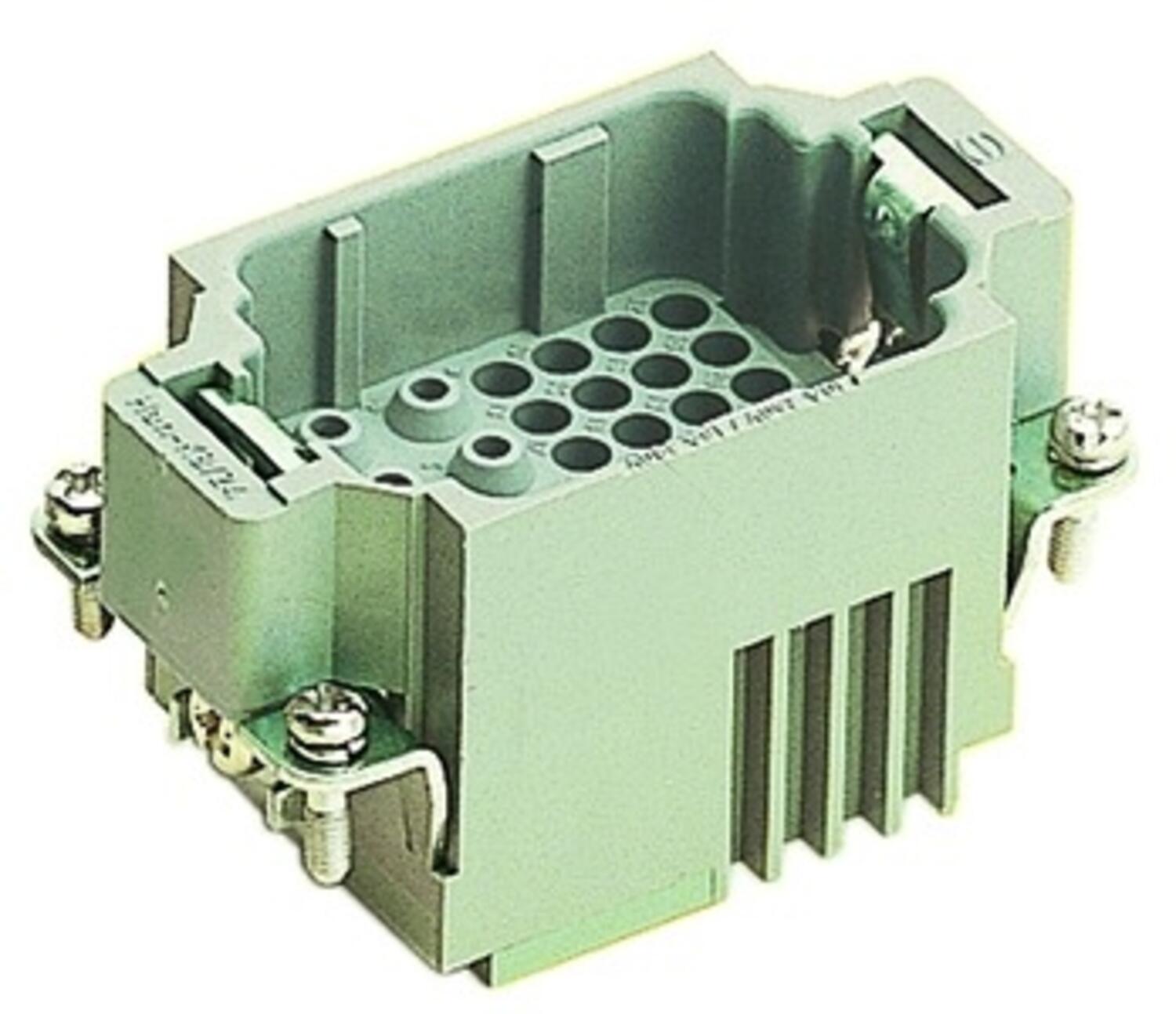

Hanninnsats HAN K8/24 crimp
Artikkel:
09380323001
Kopiert
|
|
4 mm²
|
Crimp
|
125 °C
|
16 A
|
Hann
|
400
|
0,5 mm²
|
-40 °C
|
10B
|
CSA, UL
|
Ja
|
8
|
24
|
| ||
![]()

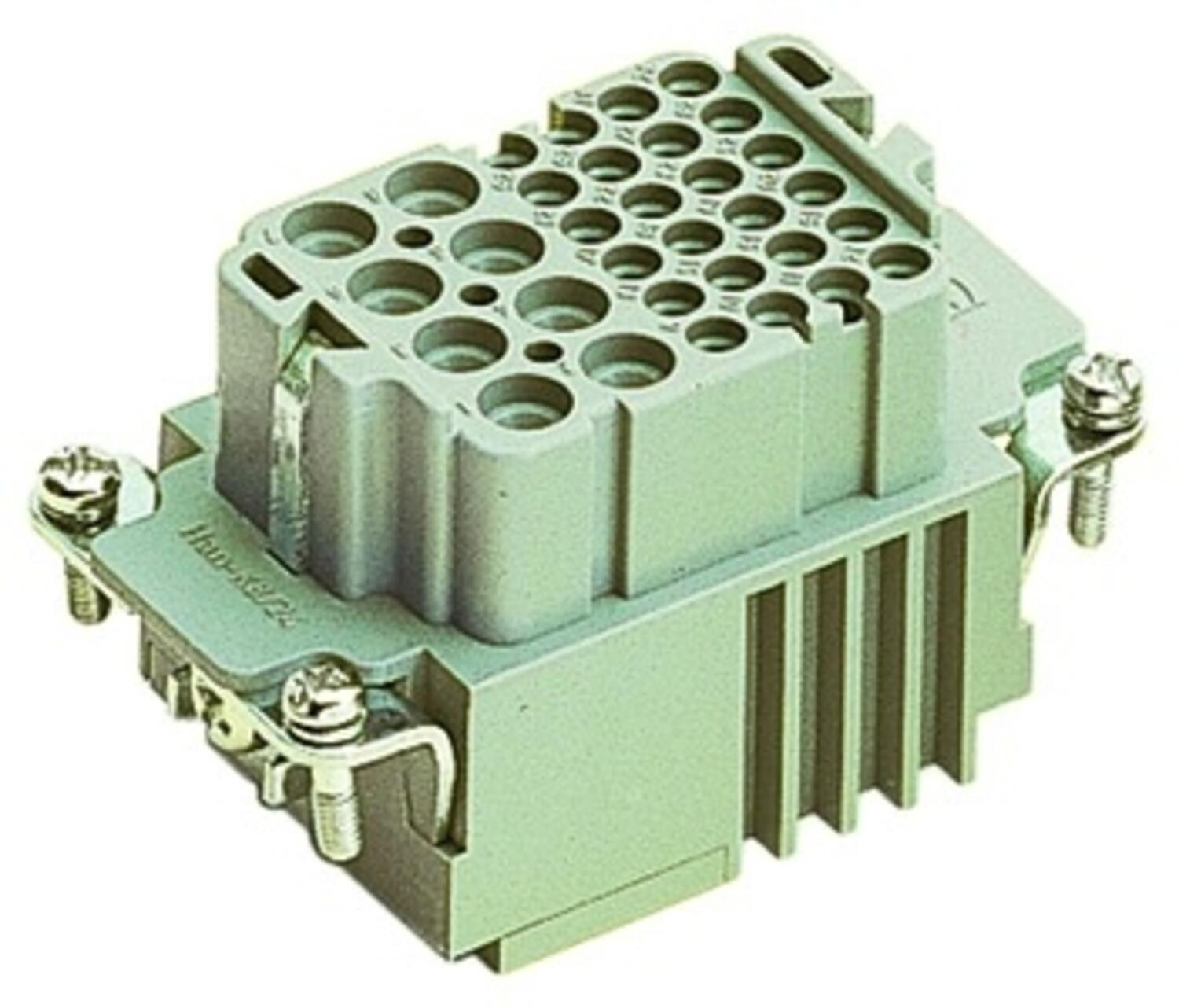

Hunninnsats HAN K8/24 crimp
Artikkel:
09380323101
Kopiert
|
|
4 mm²
|
Crimp
|
125 °C
|
16 A
|
Hunn
|
400
|
0,5 mm²
|
-40 °C
|
10B
|
CSA, UL
|
Ja
|
8
|
24
|
| ||
![]()

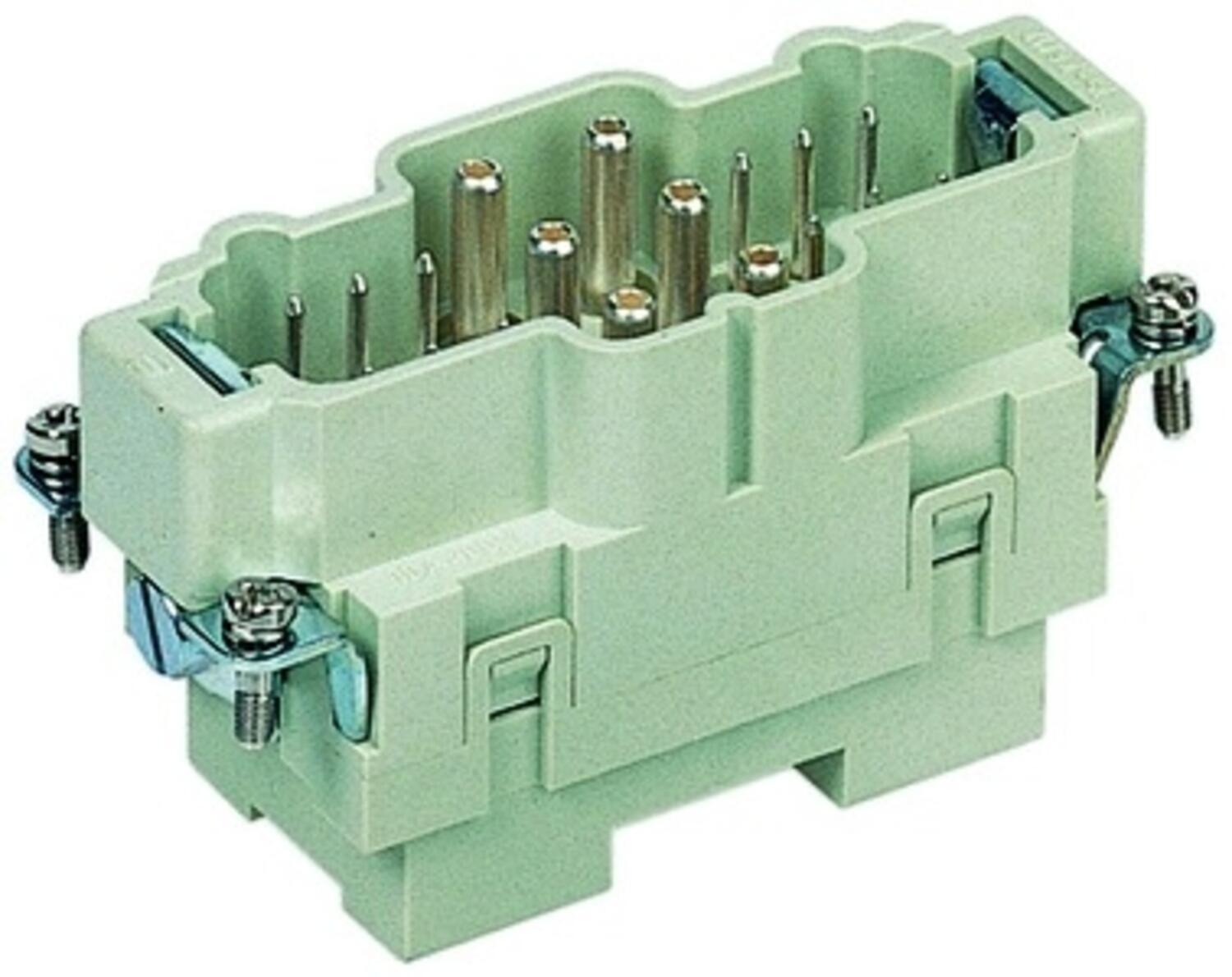

Hanninnsats HAN K6/12 Axial
Artikkel:
09380182601
Kopiert
|
|
8 mm²
|
Crimp
|
125 °C
|
40 A
|
Hann
|
690
|
2,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
6
|
12
|
| ||
![]()

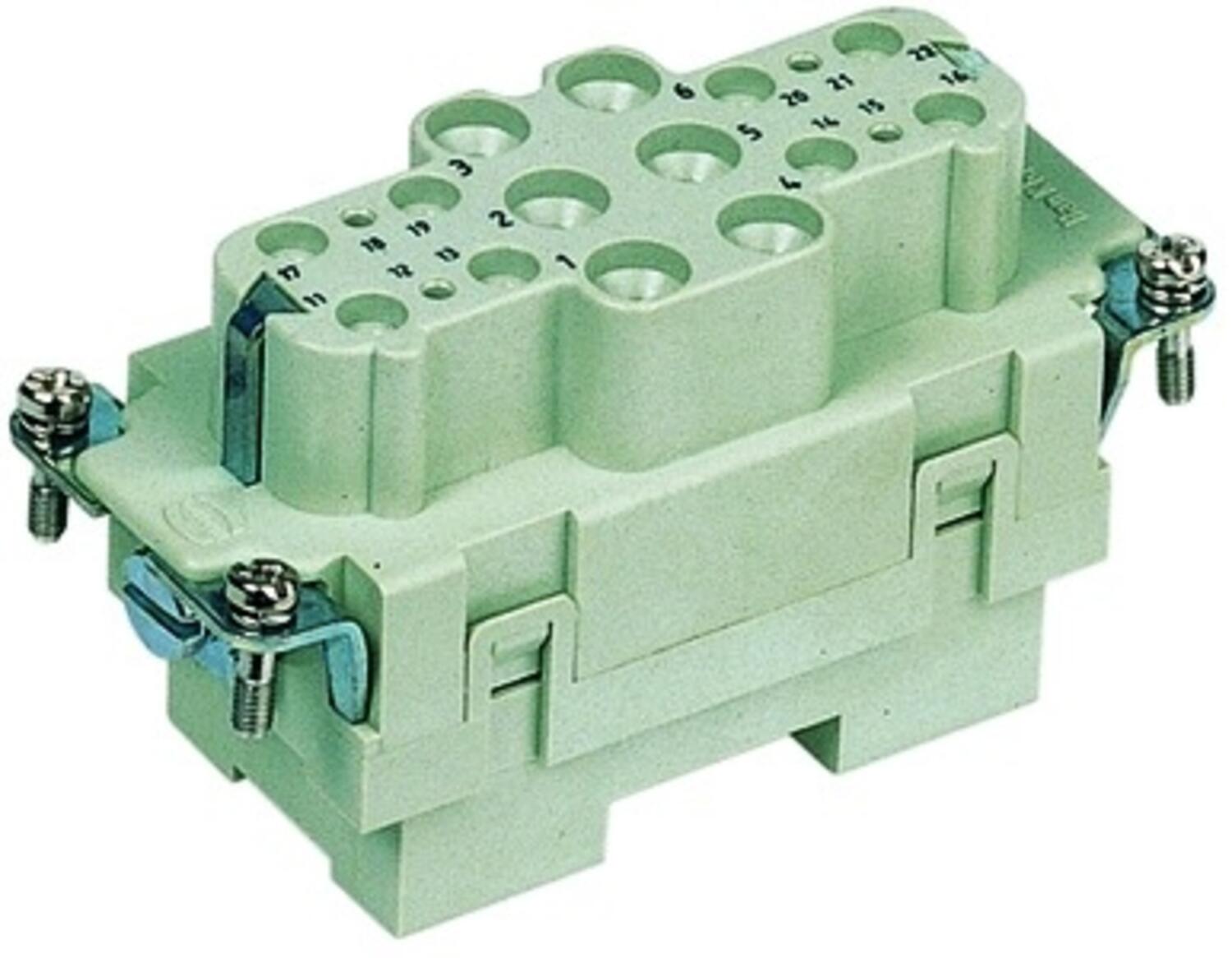

Hunninnsats HAN K6/12 Axial
Artikkel:
09380182701
Kopiert
|
|
8 mm²
|
Crimp
|
125 °C
|
40 A
|
Hunn
|
690
|
2,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
6
|
12
|
| ||
![]()

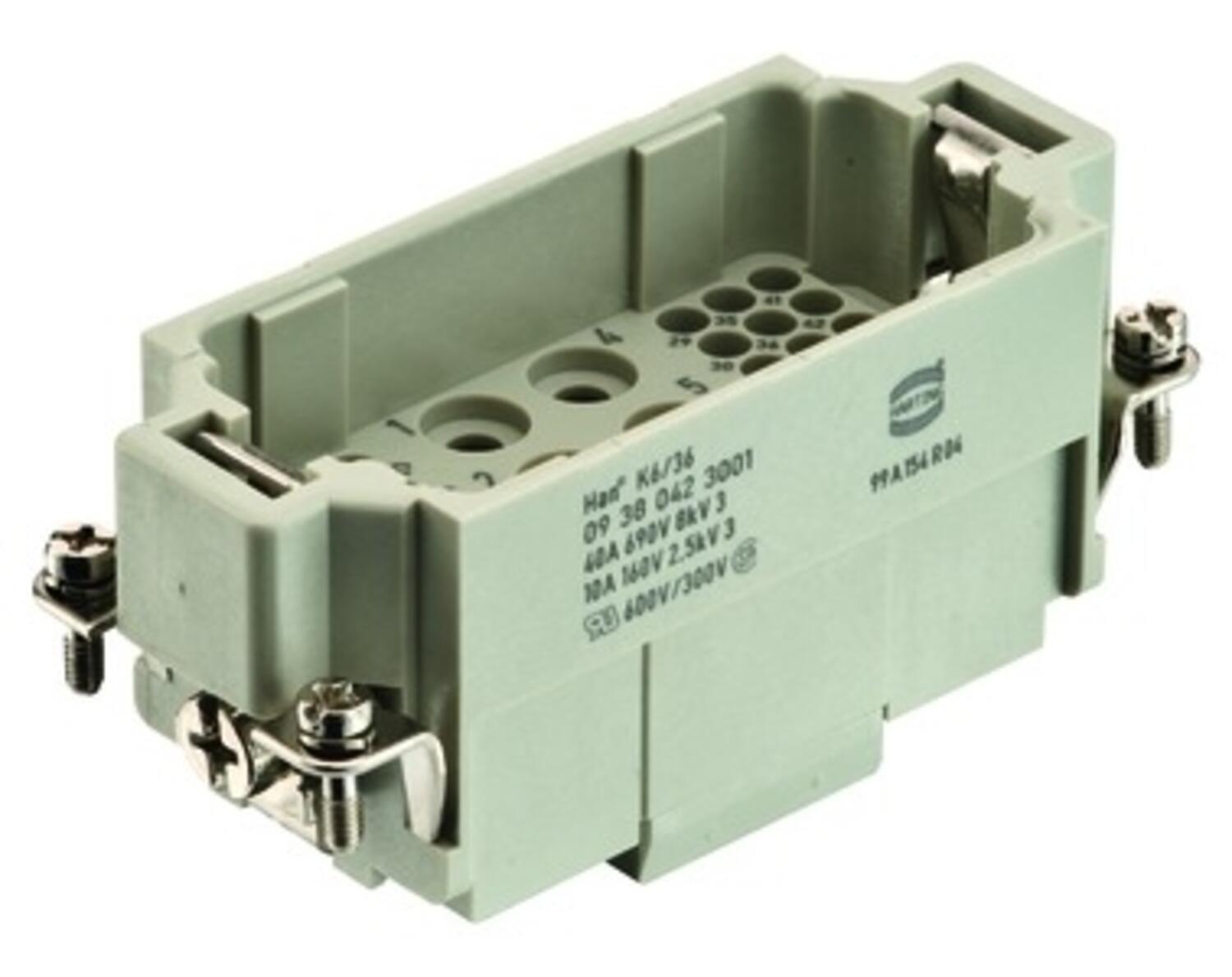

Hanninnsats HAN K6/36 crimp
Artikkel:
09380423001
Kopiert
|
|
4 mm²
|
Crimp
|
125 °C
|
16 A
|
Hann
|
400
|
0,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
6
|
36
|
| ||
![]()

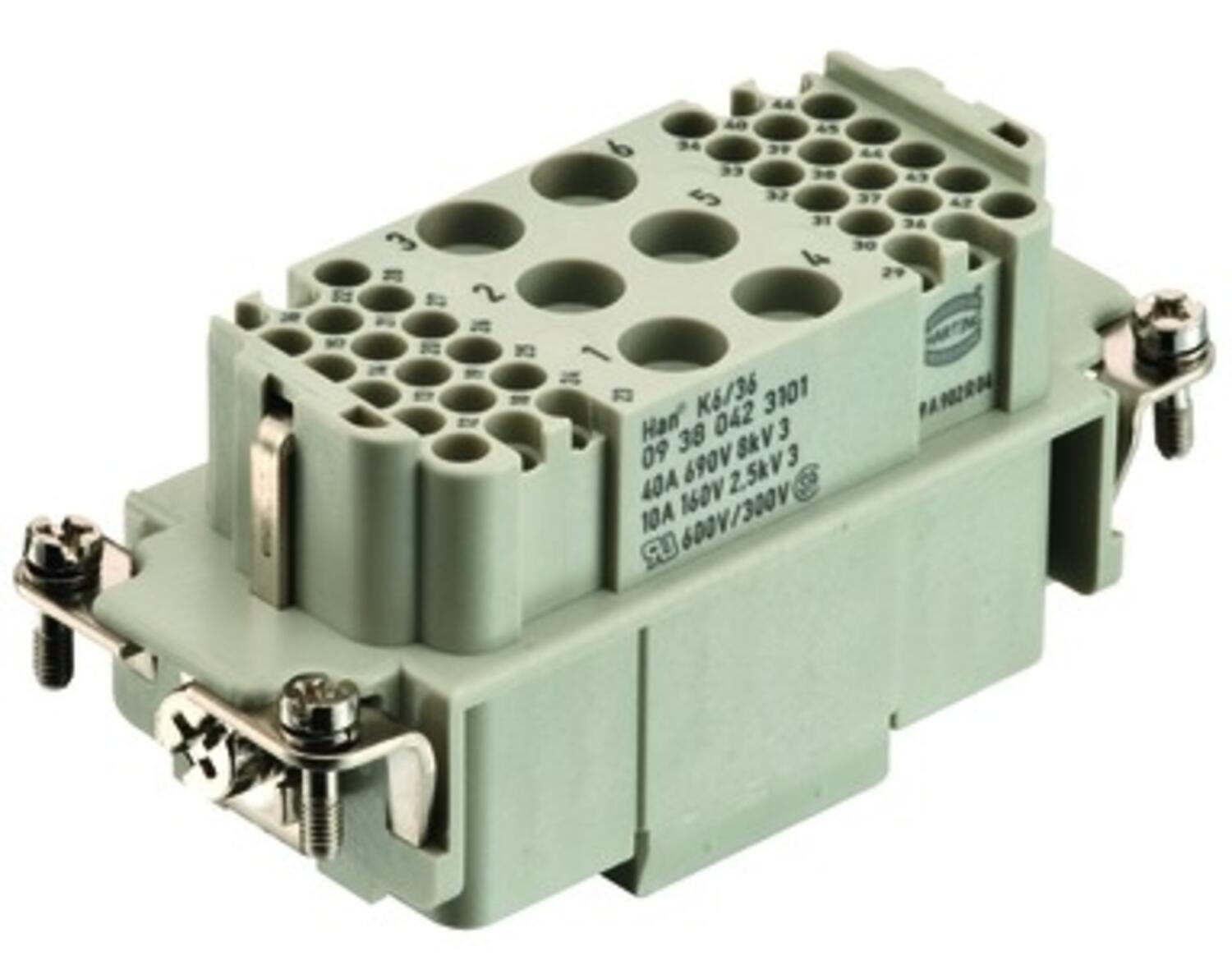

Hunninnsats HAN K6/36 crimp
Artikkel:
09380423101
Kopiert
|
|
4 mm²
|
Crimp
|
125 °C
|
16 A
|
Hunn
|
400
|
0,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
6
|
36
|
| ||
![]()

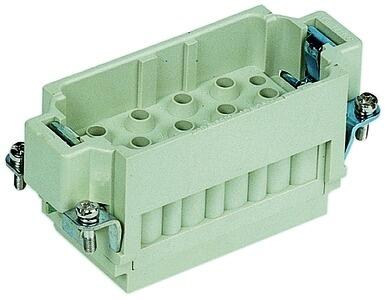

Hanninnsats HAN K12/2 crimp
Artikkel:
09320123001
Kopiert
|
|
6 mm²
|
Crimp
|
125 °C
|
40 A
|
Hann
|
690
|
1,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
12
|
2
|
| ||
![]()

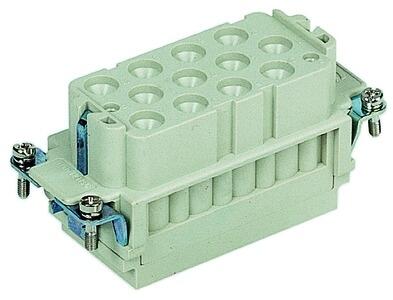

Hunninnsats HAN K12/2 crimp
Artikkel:
09320123101
Kopiert
|
|
6 mm²
|
Crimp
|
125 °C
|
40 A
|
Hunn
|
690
|
1,5 mm²
|
-40 °C
|
16B
|
CSA, UL
|
Ja
|
2
|
2
|
| ||
![]()

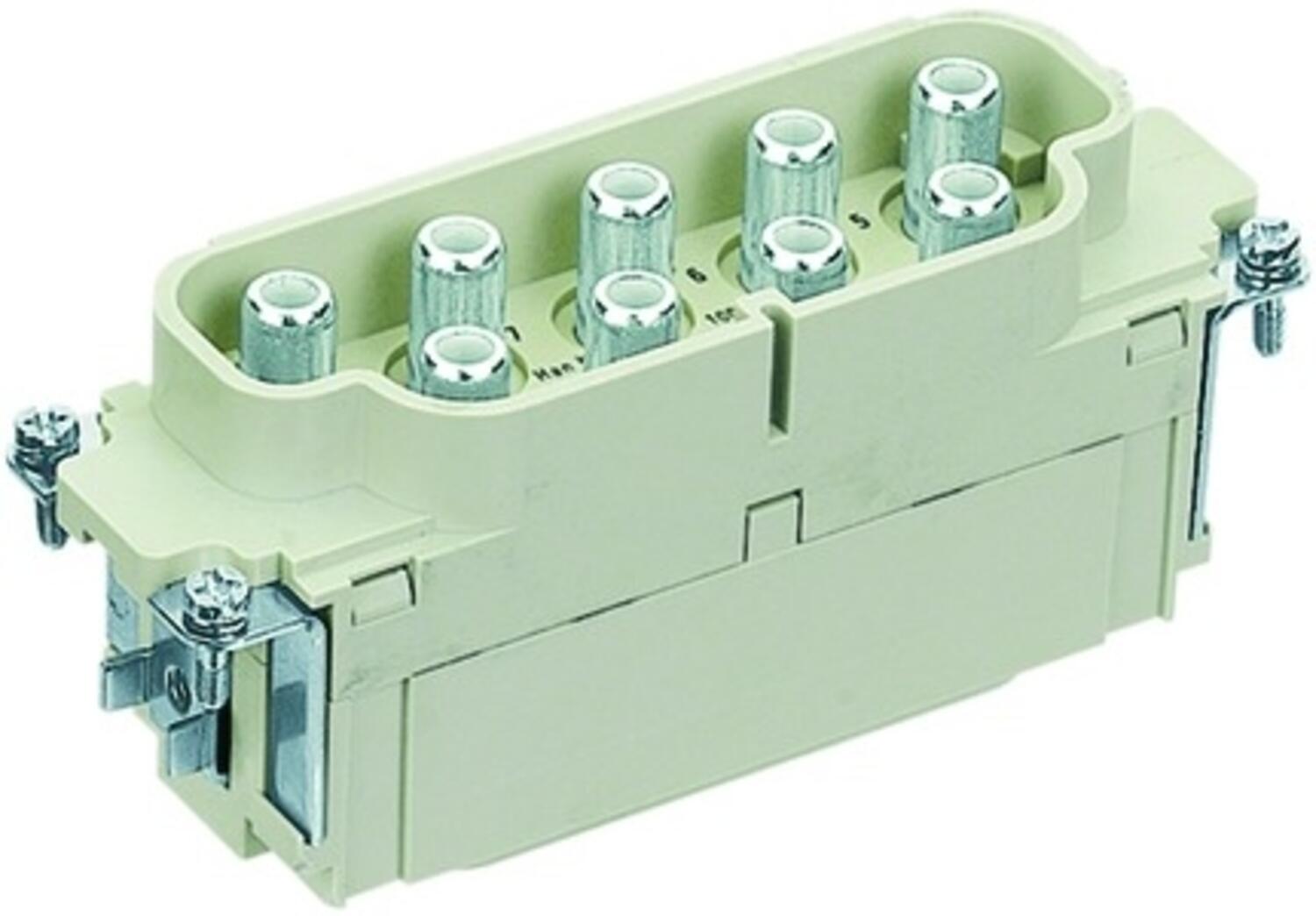

Hanninnsats HAN K8/0 Skrutilkobling
Artikkel:
09380082653
Kopiert
|
IP65
|
25 mm²
|
Aksialskrue
|
125 °C
|
100 A
|
Hann
|
690
|
10 mm²
|
-40 °C
|
24B
|
CSA, UL
|
Ja
|
8
|
|
| ||
![]()

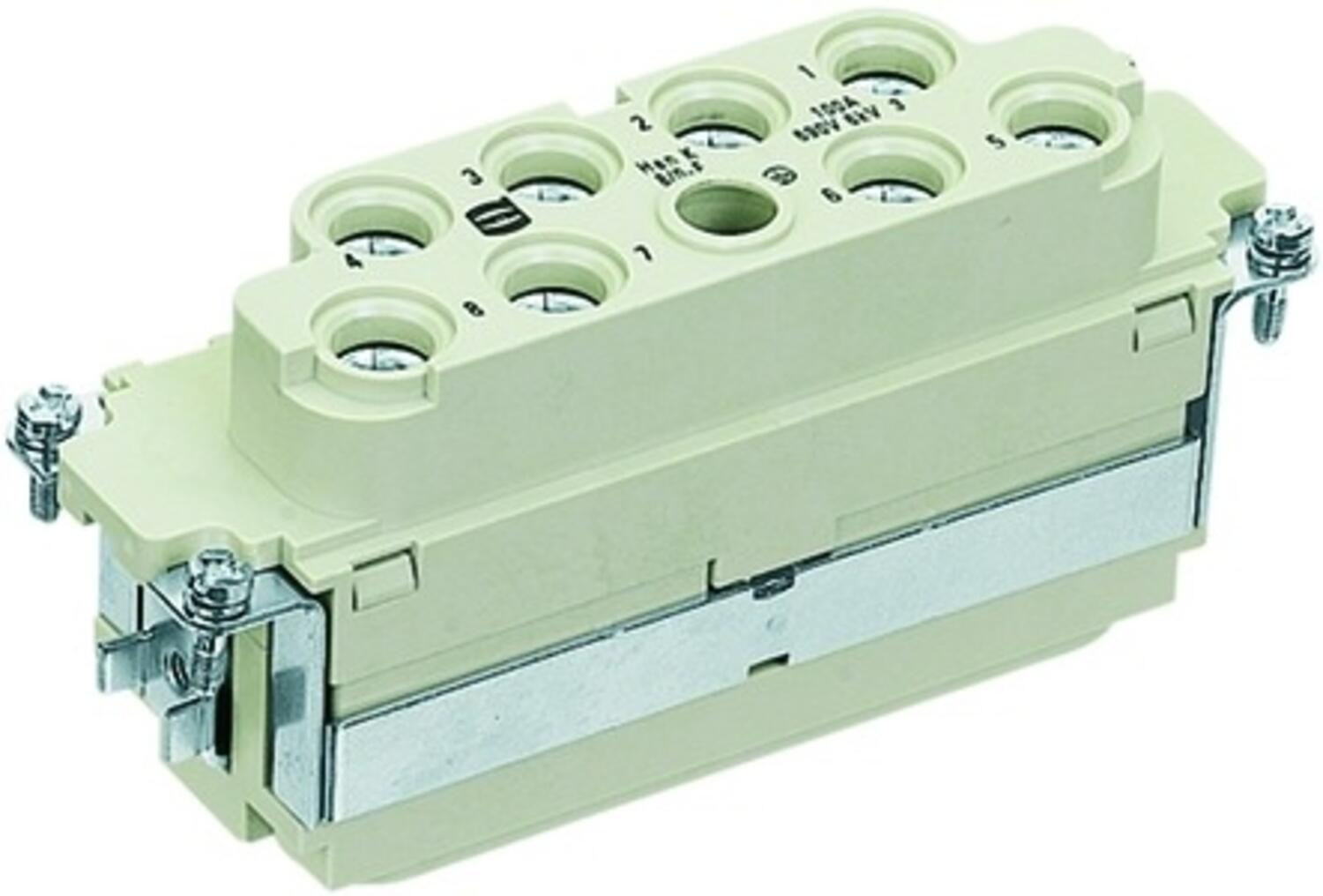

Hunninnsats HAN K8/0 Skrutilkobling
Artikkel:
09380082753
Kopiert
|
IP65
|
25 mm²
|
Aksialskrue
|
125 °C
|
100 A
|
Hunn
|
690
|
10 mm²
|
-40 °C
|
24B
|
CSA, UL
|
Ja
|
8
|
|
|
