MEGA-LINE M4-M12
Størrelse M4, M6, M8, M10 og M12
En forhåndsinnstilt lineær støtdemper for bruksområder med begrenset plass, hvor det er nødvendig å dempe moderate belastninger. Hele huset er gjenget for enkel montering. Det integrerte endestoppet gjør at demperen kan absorbere 10% av den opprinnelige energien uten å bli skadet.
Kalkuleringer for støtdempere klikk her.
"A" = Plast, "AP" = Gummi, "AS" = Stål

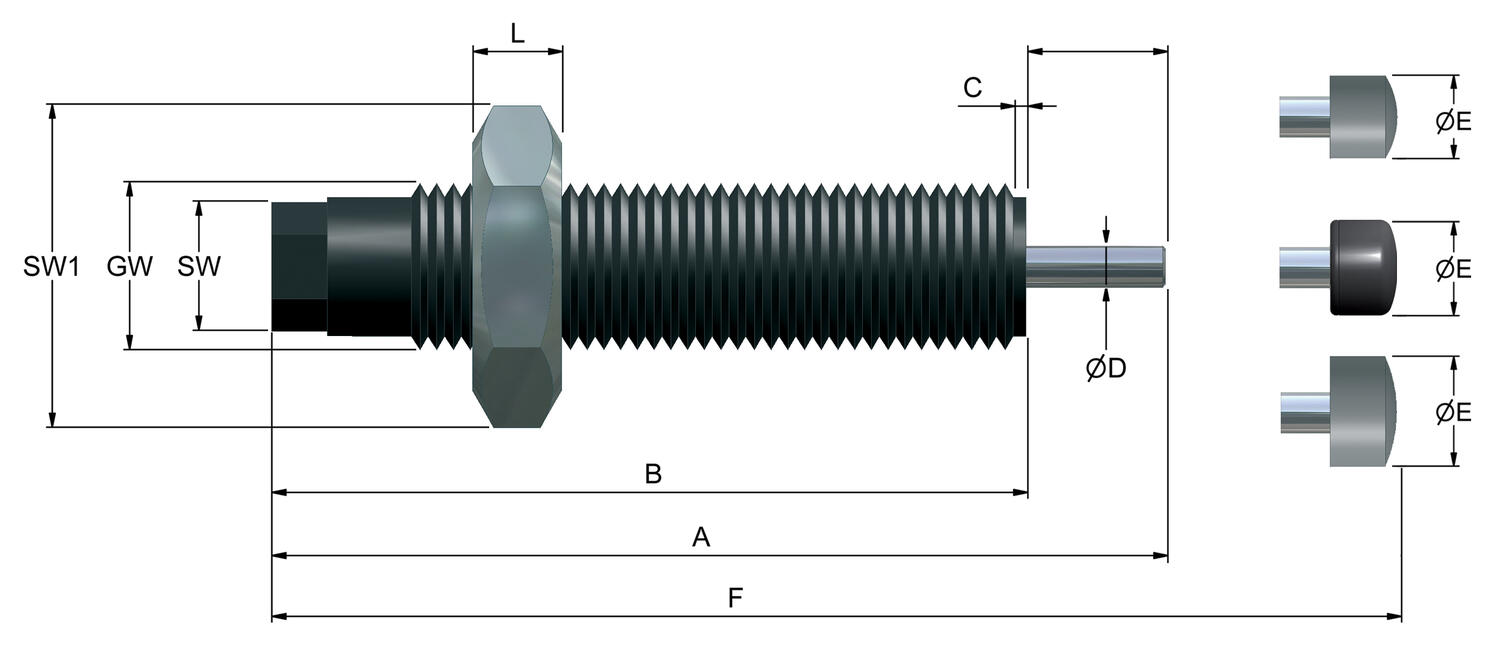

Modell | GW | A | B | C | ØD | ØE (A) | ØE (AP) | ØE (AS) | F (A) | F (AP) | F (AS) | L | SW | SW1 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
WS-M4x4 | M4x0,35 | 29,0 | 25,0 | 2,0 | 1,5 | 3,0 | - | - | 33,0 | - | - | 3,0 | 3,0 | 7,0 | |
WS-M5x4 | M5x0,5 | 29,0 | 25,0 | 2,0 | 1,5 | 3,0 | - | - | 33,0 | - | - | 3,0 | 4,0 | 8,0 | |
WS-M6x5 | M6x0,5 | 32,0 | 27,0 | 2,0 | 2,0 | 5,0 | - | - | 37,0 | - | - | 3,0 | 4,0 | 8,0 | |
WS-M8x5 | M8x1 | 35,0 | 30,0 | 3,0 | 2,5 | 6,0 | 6,5 | - | 41,0 | 41,5 | - | 3,0 | 5,5 | 11,0 | |
WS-M10x6 | M10x1 | 37,0 | 31,0 | 3,5 | 3,0 | 6,0 | 8,5 | 8,5 | 43,5 | 43,5 | 43,5 | 3,0 | 7,0 | 13,0 | |
WS-M10x8 | M10x1 | 48,0 | 40,0 | 3,5 | 3,0 | 6,0 | 8,5 | 8,5 | 54,5 | 54,5 | 54,5 | 3,0 | 7,0 | 13,0 | |
WS-M12x10 | M12x1 | 61,0 | 51,0 | 3,5 | 4,0 | 10,0 | 10 | 10 | 69,0 | 69,5 | 69 | 4,0 | 9,0 | 14,0 | |
1 stk. låsmutter inngår.
- Energiabsorbering opp til 9 Nm/slag
- Integrert endestopp
- Slaglengde opp til 10 mm
Valgt variant
Tekniske data
Generell data |
|
|---|---|
| Effektiv masse maks. | 1 |
| Gjenger | M4 |
| Kraft returfjær min. | 2 |
| Karakteristikk | Forhåndsinnstilt linjær |
| Temperaturområde til | 80 °C |
| Kraft returfjær maks. | 7 |
| Materiale stempel | Herdet stål med aluminium, Titan- og nitrid-belagt |
| Slaglengde | 4 |
| Temperaturområde fra | -20 °C |
*Invisible Heading* |
|
|---|---|
| Effektiv masse min. | 0,1 |
| Aktiveringshastighet maks. | 1,5 |
| Materiale stempelstang | Herdet rustfritt stål |
| Materiale hus | Prosurf (QPD) |
| Aktiveringshastighet min. | 0,2 |
| Normal last | 0,4 |
| Energiabsorpsjon maks. | 1500 |
| Dreiemoment ved installasjon maks. | 0,8 |
Nedlastbare filer
Produktbeskrivelse
En forhåndsinnstilt lineær støtdemper for bruksområder med begrenset plass, hvor det er nødvendig å dempe moderate belastninger. Hele huset er gjenget for enkel montering. Det integrerte endestoppet gjør at demperen kan absorbere 10% av den opprinnelige energien uten å bli skadet.
Kalkuleringer for støtdempere klikk her.
"A" = Plast, "AP" = Gummi, "AS" = Stål
Modell | GW | A | B | C | ØD | ØE (A) | ØE (AP) | ØE (AS) | F (A) | F (AP) | F (AS) | L | SW | SW1 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
WS-M4x4 | M4x0,35 | 29,0 | 25,0 | 2,0 | 1,5 | 3,0 | - | - | 33,0 | - | - | 3,0 | 3,0 | 7,0 | |
WS-M5x4 | M5x0,5 | 29,0 | 25,0 | 2,0 | 1,5 | 3,0 | - | - | 33,0 | - | - | 3,0 | 4,0 | 8,0 | |
WS-M6x5 | M6x0,5 | 32,0 | 27,0 | 2,0 | 2,0 | 5,0 | - | - | 37,0 | - | - | 3,0 | 4,0 | 8,0 | |
WS-M8x5 | M8x1 | 35,0 | 30,0 | 3,0 | 2,5 | 6,0 | 6,5 | - | 41,0 | 41,5 | - | 3,0 | 5,5 | 11,0 | |
WS-M10x6 | M10x1 | 37,0 | 31,0 | 3,5 | 3,0 | 6,0 | 8,5 | 8,5 | 43,5 | 43,5 | 43,5 | 3,0 | 7,0 | 13,0 | |
WS-M10x8 | M10x1 | 48,0 | 40,0 | 3,5 | 3,0 | 6,0 | 8,5 | 8,5 | 54,5 | 54,5 | 54,5 | 3,0 | 7,0 | 13,0 | |
WS-M12x10 | M12x1 | 61,0 | 51,0 | 3,5 | 4,0 | 10,0 | 10 | 10 | 69,0 | 69,5 | 69 | 4,0 | 9,0 | 14,0 | |
1 stk. låsmutter inngår.
