WEFORMA
MEGA-LINE KOMPAKT WSK-M 0,5-1,25
Størrelse M20, M25, M30 og M32
En forhåndsinnstilt lineær støtdemper med innvendig returfjær. Hele kroppen er gjenget for enklere montering. Det integrerte endestoppet gjør at demperen kan absorbere 10% av den opprinnelige energien uten å bli skadet. Ved å gjøre stempelet større, samt det kraftige huset, er det mulig å redusere lengden på støtdemperen med 60% i forhold til tradisjonelle dempere.
Kalkuleringer for støtdempere klikk her.

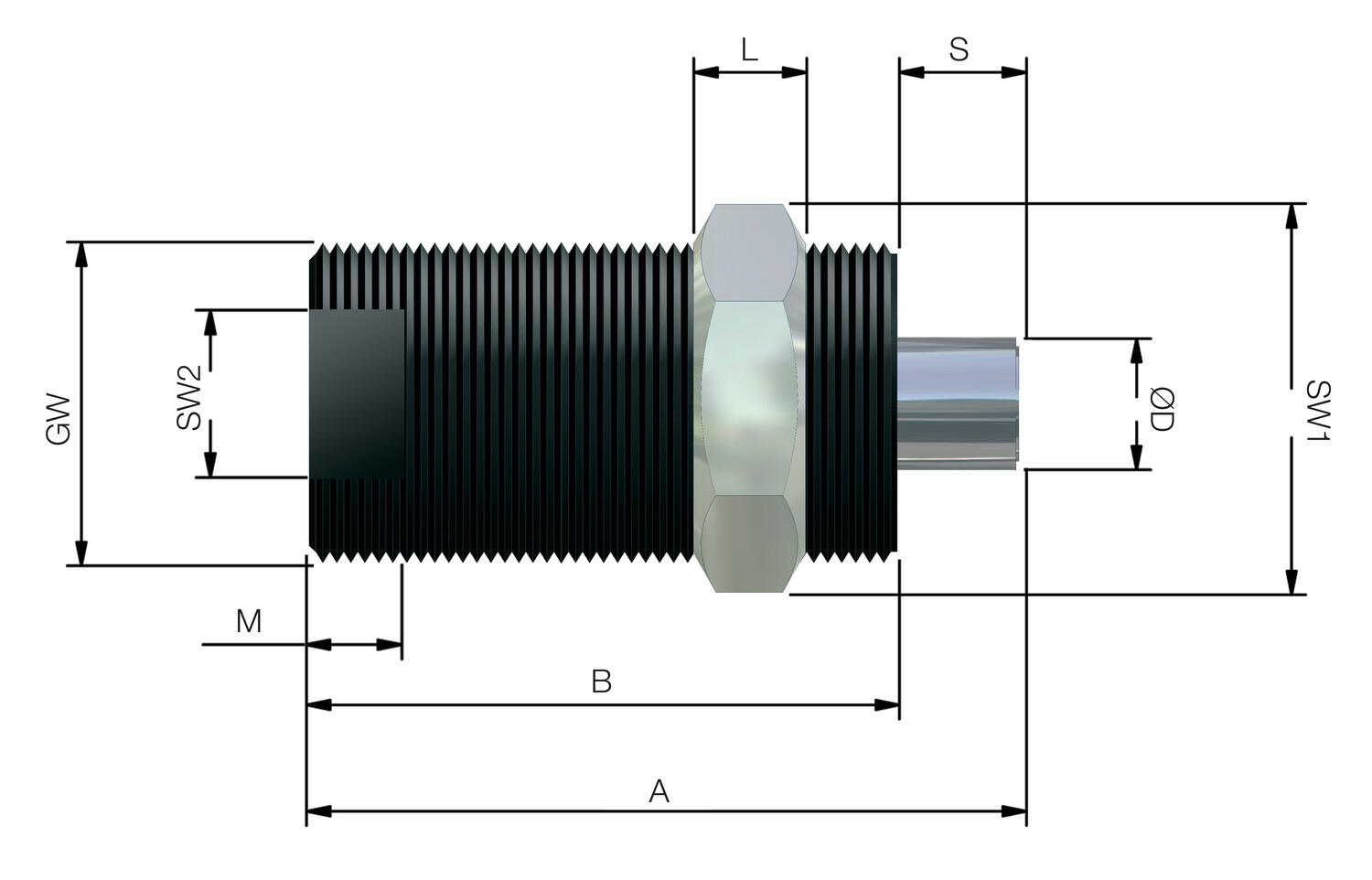

Mål
|
Modell | GW | A | B | ØD | L | SW | SW1 |
|
|
|
|
|
|
|
|
WSK-M 0,5 | M20x1,5 | 49 | 42 | 6 | 6 | 18 | 24 |
WSK-M 1,0 | M25x1,5 | 58 | 50 | 8 | 8 | 23 | 30 |
WSK-M 1,1 | M30x1,5 | 67 | 55 | 10 | 8 | 28 | 36 |
WSK-M 1,25 | M32x1,5 | 67 | 55 | 10 | 8 | 30 | 41 |
Tilbehør

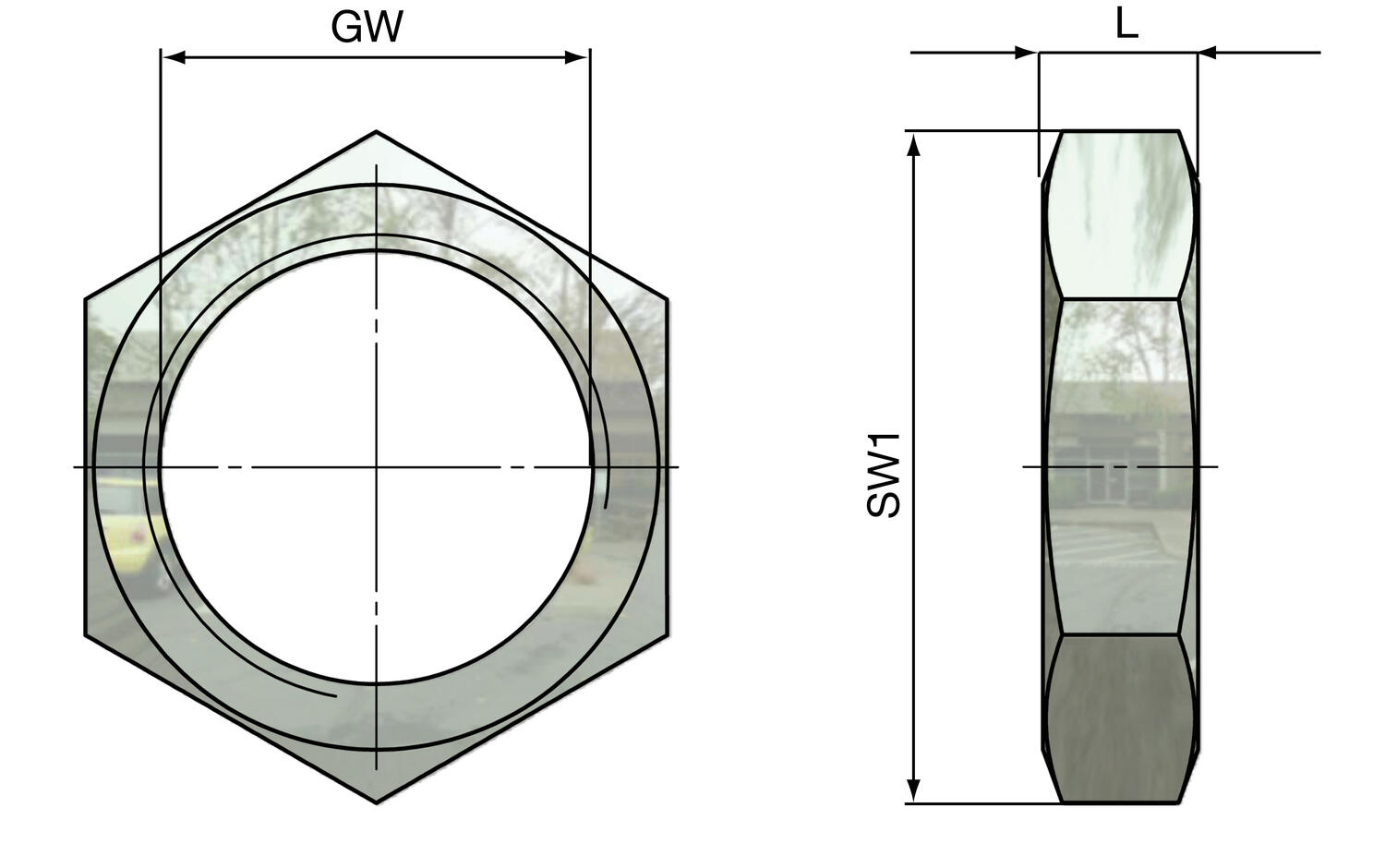

Låsmutter |
|
Bestillingsnr | Modell | SW1 | L |
WS21152L | WSK-M 0,5 | 24 | 6 |
WS21232T | WSK-M 1,0 | 30 | 8 |
WS51412 | WSK-M 1,1 | 36 | 8 |
WS53012 | WSK-M 1,25 | 41 | 8 |

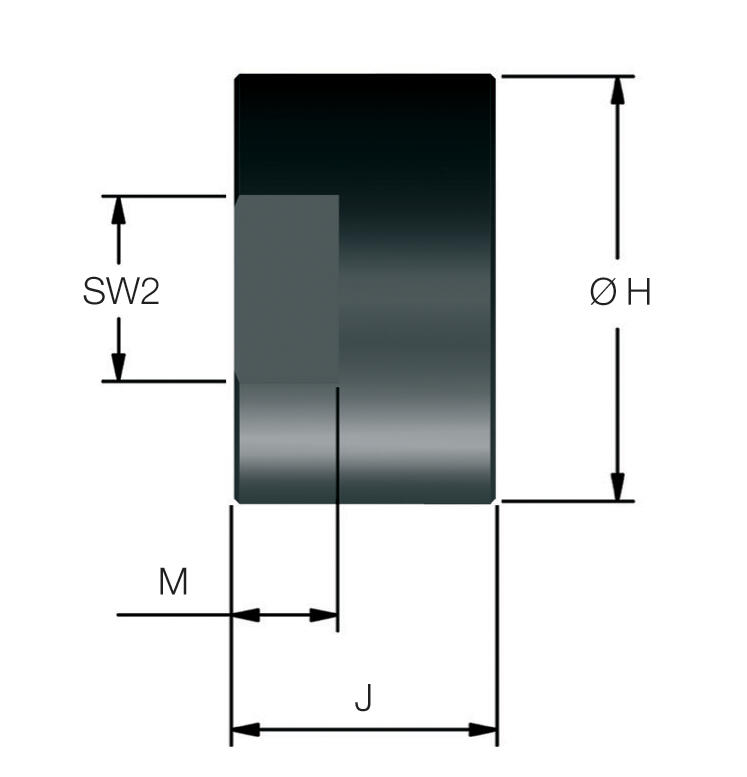

Stopphylse |
|
Bestillingsnr | Modell | ØH | J | SW2 | M |
WS51118 | WSK-M 0,5 | 25 | 16 | 22 | 8 |
WS51218 | WSK-M 1,0 | 34 | 18 | 30 | 10 |
WS51418 | WSK-M 1,1 | 40 | 20 | 36 | 10 |
WS53018 | WSK-M 1,25 | 40 | 25 | 36 | 10 |
- Energiabsoerbering opp til 90 Nm/slag
- Integrert endestopp
- Slaglengde opp til 12 mm
Valgt variant
Tekniske data
Generell data |
|
|---|---|
| Effektiv masse maks. | 22 |
| Gjenger | M20x1,5 |
| Kraft returfjær min. | 11 |
| Karakteristikk | Forhåndsinnstilt linjær |
| Temperaturområde til | 80 °C |
| Kraft returfjær maks. | 18 |
| Materiale stempel | Herdet stål med aluminium, Titan- og nitrid-belagt |
| Slaglengde | 7 |
| Temperaturområde fra | -20 °C |
*Invisible Heading* |
|
|---|---|
| Effektiv masse min. | 5 |
| Aktiveringshastighet maks. | 3,5 |
| Materiale stempelstang | Herdet rustfritt stål |
| Materiale hus | Prosurf (QPD) |
| Aktiveringshastighet min. | 0,01 |
| Normal last | 25 |
| Energiabsorpsjon maks. | 67500 |
| Dreiemoment ved installasjon maks. | 25 |
Produktbeskrivelse
En forhåndsinnstilt lineær støtdemper med innvendig returfjær. Hele kroppen er gjenget for enklere montering. Det integrerte endestoppet gjør at demperen kan absorbere 10% av den opprinnelige energien uten å bli skadet. Ved å gjøre stempelet større, samt det kraftige huset, er det mulig å redusere lengden på støtdemperen med 60% i forhold til tradisjonelle dempere.
Kalkuleringer for støtdempere klikk her.
Mål
|
Modell | GW | A | B | ØD | L | SW | SW1 |
|
|
|
|
|
|
|
|
WSK-M 0,5 | M20x1,5 | 49 | 42 | 6 | 6 | 18 | 24 |
WSK-M 1,0 | M25x1,5 | 58 | 50 | 8 | 8 | 23 | 30 |
WSK-M 1,1 | M30x1,5 | 67 | 55 | 10 | 8 | 28 | 36 |
WSK-M 1,25 | M32x1,5 | 67 | 55 | 10 | 8 | 30 | 41 |
Tilbehør
Låsmutter |
|
Bestillingsnr | Modell | SW1 | L |
WS21152L | WSK-M 0,5 | 24 | 6 |
WS21232T | WSK-M 1,0 | 30 | 8 |
WS51412 | WSK-M 1,1 | 36 | 8 |
WS53012 | WSK-M 1,25 | 41 | 8 |
Stopphylse |
|
Bestillingsnr | Modell | ØH | J | SW2 | M |
WS51118 | WSK-M 0,5 | 25 | 16 | 22 | 8 |
WS51218 | WSK-M 1,0 | 34 | 18 | 30 | 10 |
WS51418 | WSK-M 1,1 | 40 | 20 | 36 | 10 |
WS53018 | WSK-M 1,25 | 40 | 25 | 36 | 10 |
