HUGO MÜLLER
Digital nedtellingstimer fra 100 eller 10 timer

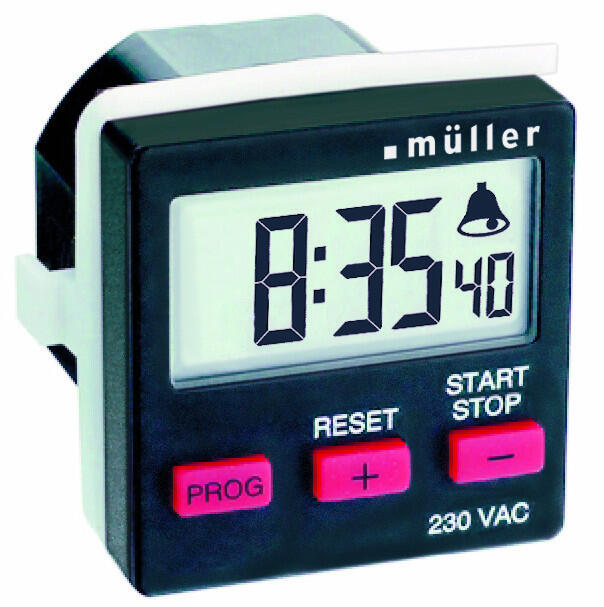

Digital nedtellingtimer fra Hugo Müller. Ved tilkobling av driftsspenning og trykk på start/stopp knappen aktiveres releutgangen og nedtellingen starter. Ved fornyet trykk på start/stopp stopper tidstellingen og releutgangen går tilbake til utgangsstilling.
Om driftsspenningen brytes under pågående telling slokker displayet og releutgangen faller. Når driftsspenningen kommer tilbake må man aktivere start/stopp knappen på nytt for at tidstellingen skal fortsette. Telle verdien lagres ved strømbrudd i 24 timer.

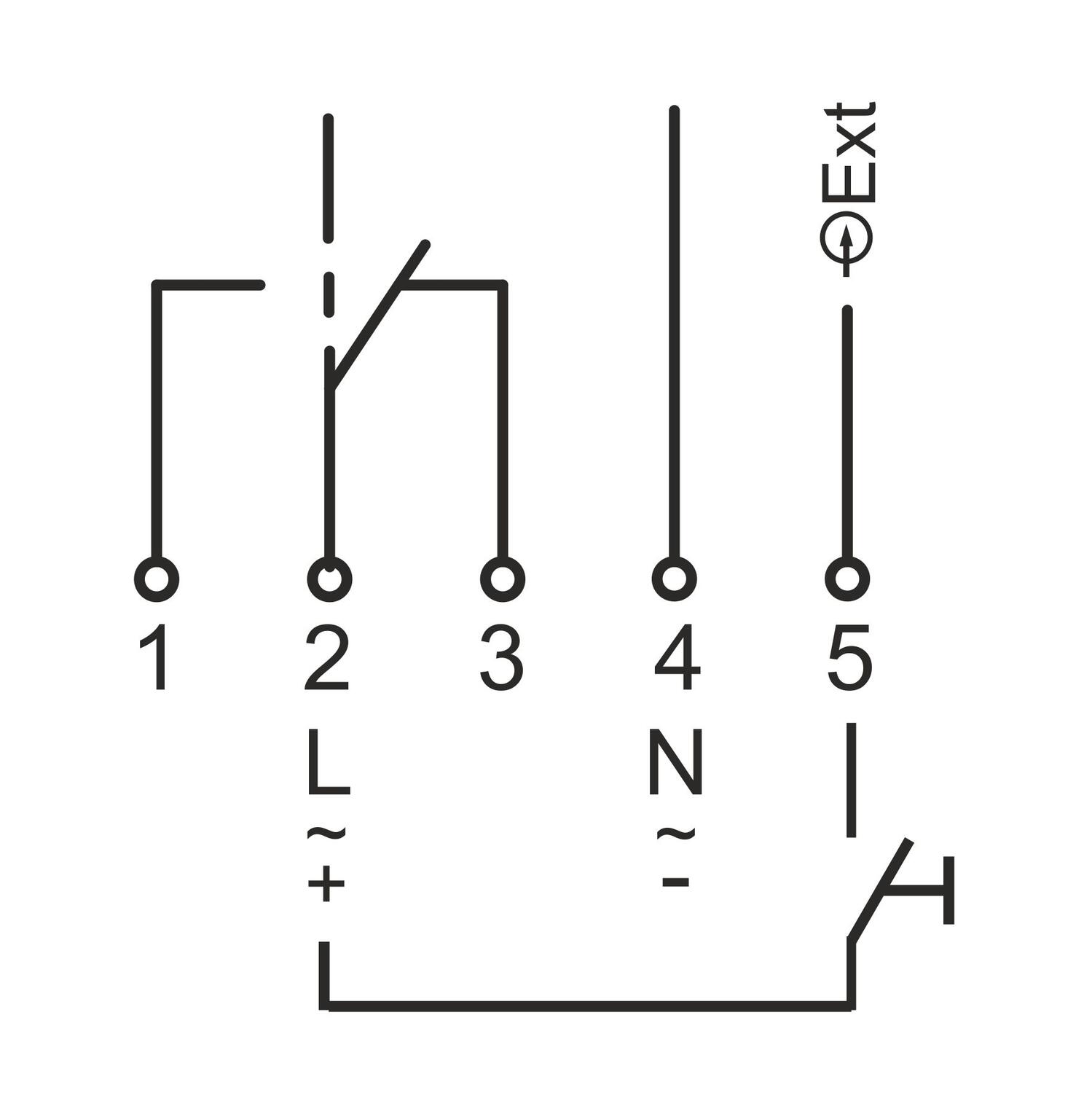

Obs! Inngangen [START/STOP] kan kun tilkoble til samme fase som nettspenningen..
Knappfunksjoner
[PROG] Selektering mellom timer, minutter og sekunder
[+] Øker tidsinnstilligen
[-] Minsker tidsinnstillingen
[RESET] Reset til starttid
[START/STOP] Start og Stopp av tidstelling
Tids innstilling
Trykk på PROG-knappen en gang, timesifferet blinkere. Benytt + eller - knappen for å stille inn ønsket siffer. Gjenta innstillingen av minutter og sekunder. Om + eller - holdes konstant nedtrykket skjer automatisk endring av sifferet opp eller ned.
Observer: Når tidstellingen startes er PROG-knappen ute av funksjon til tidstellingen er avsluttet.
Start og Stopp av timeren
Ved trykk på START/STOPP-knappen aktiveres releutgangen og tidstellingen starter. Ved fornyet trykk brytes tidstellingen og releutgangen går tilbake til utgangsstilling. Gjenstående tid vises i displayet. Timeren kan også startes og stoppes med ett eksternt signal. Når den innstilte tiden teller ned til null vises et klokkesymbol i displayet og et akustisk signal høres i noen sekunder. Relekontakten går tilbake til utgangsstilling og den innstilte tiden vises i displayet.
Reset til innstilt tid
Ved trykk på RESET-knappen resettes tiden til innstilt tid. Dette kan kun gjøres om tidstellingen har stoppet.
Reset av tid
Ved trykk på alle tre knappene samtidig nullstilles tiden.
Total reset
Ved trykk på alle tre knappene samtidig i ca 4 sekunder nullstilles alt i displayet.
Dataminne ved tap av driftsspenning
Ved tap av driftsspenning stopper tidstellingen og releutgangen går tilbake til utgangsstilling. Gjenstående tid lagres og displayet viser -:- - som indikasjon for tap av driftsspenningen. Når spenningen kommer tilbake vises gjenstående tid og med trykk på START/STOP-knappen starter tidstellinen igjen.
Andre spenninger på forespørsel.
- For panelmontasje
- Digital nedtelling fra 100 eller 10 timer
- IP20
- hh.mm.ss
Valgt variant
Tekniske data
| Antall kanaler | 1 |
|---|---|
| Batteri Back-up | Nei |
| Beskyttelsesklasse | II |

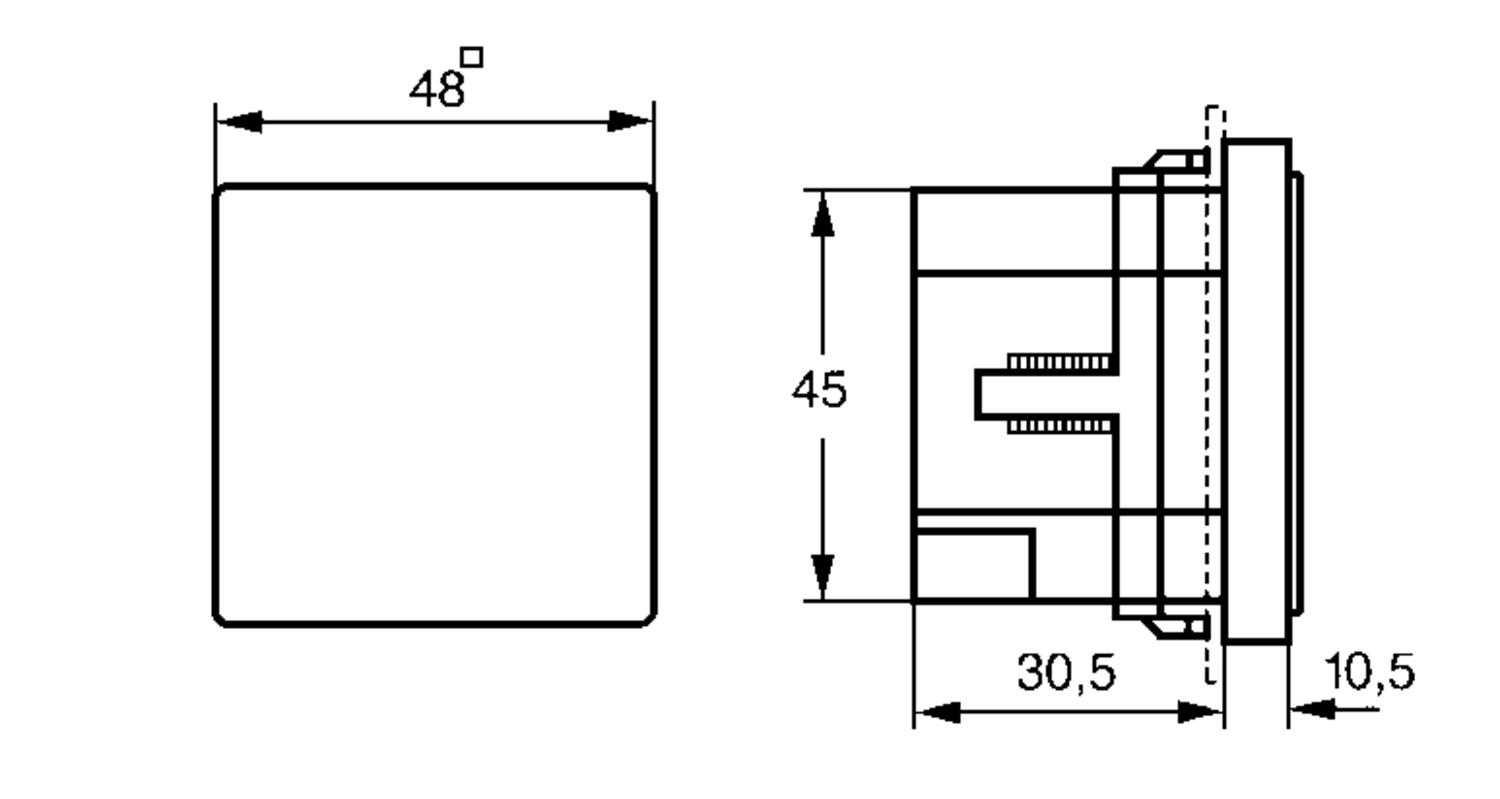

| Bredde | 48 mm |
| Display | LCD |
| Display nøyaktighet | 1 s |
| Dybde | 41 mm |
| E2-prom minne | Ja |
| Effektforbruk | 0,7 W |
| Frekvens | 50 Hz |
| Godkjenninger | CE |
| Høyde | 48 mm |
| IP-klasse | IP20 |
| Kontaktbelastning maks. | 8 A |
| Levetid batteri | 10 års batteri-backup |
|---|---|
| Materiale | Selvslukkende termoplast |
| Montering | Panelmontering |
| Nøyaktighet | +-0,5 sek/dag |
| Releutgang | 1 vekselkont. AgNi |
| Siffer høyde | 15 mm |
| Telling baseres på | Quartz |
| Temperaturområde fra | -5 °C |
| Temperaturområde til | 50 °C |
| Tid maks. | 9h, 59min, 59s |
| Tilkobling | Skruklemme |
| Tilkoblingsspenning | 230 V |
Nedlastbare filer
Produktbeskrivelse
Digital nedtellingtimer fra Hugo Müller. Ved tilkobling av driftsspenning og trykk på start/stopp knappen aktiveres releutgangen og nedtellingen starter. Ved fornyet trykk på start/stopp stopper tidstellingen og releutgangen går tilbake til utgangsstilling.
Om driftsspenningen brytes under pågående telling slokker displayet og releutgangen faller. Når driftsspenningen kommer tilbake må man aktivere start/stopp knappen på nytt for at tidstellingen skal fortsette. Telle verdien lagres ved strømbrudd i 24 timer.
Obs! Inngangen [START/STOP] kan kun tilkoble til samme fase som nettspenningen..
Knappfunksjoner
[PROG] Selektering mellom timer, minutter og sekunder
[+] Øker tidsinnstilligen
[-] Minsker tidsinnstillingen
[RESET] Reset til starttid
[START/STOP] Start og Stopp av tidstelling
Tids innstilling
Trykk på PROG-knappen en gang, timesifferet blinkere. Benytt + eller - knappen for å stille inn ønsket siffer. Gjenta innstillingen av minutter og sekunder. Om + eller - holdes konstant nedtrykket skjer automatisk endring av sifferet opp eller ned.
Observer: Når tidstellingen startes er PROG-knappen ute av funksjon til tidstellingen er avsluttet.
Start og Stopp av timeren
Ved trykk på START/STOPP-knappen aktiveres releutgangen og tidstellingen starter. Ved fornyet trykk brytes tidstellingen og releutgangen går tilbake til utgangsstilling. Gjenstående tid vises i displayet. Timeren kan også startes og stoppes med ett eksternt signal. Når den innstilte tiden teller ned til null vises et klokkesymbol i displayet og et akustisk signal høres i noen sekunder. Relekontakten går tilbake til utgangsstilling og den innstilte tiden vises i displayet.
Reset til innstilt tid
Ved trykk på RESET-knappen resettes tiden til innstilt tid. Dette kan kun gjøres om tidstellingen har stoppet.
Reset av tid
Ved trykk på alle tre knappene samtidig nullstilles tiden.
Total reset
Ved trykk på alle tre knappene samtidig i ca 4 sekunder nullstilles alt i displayet.
Dataminne ved tap av driftsspenning
Ved tap av driftsspenning stopper tidstellingen og releutgangen går tilbake til utgangsstilling. Gjenstående tid lagres og displayet viser -:- - som indikasjon for tap av driftsspenningen. Når spenningen kommer tilbake vises gjenstående tid og med trykk på START/STOP-knappen starter tidstellinen igjen.
Andre spenninger på forespørsel.
