Lastskillebrytere med høy fleksibilitet og kompakt design
Joachim BjellandFra Lovato Electric lagerfører vi et bredt sortiment av lastskillebrytere i GA-serien fra 16 til 160 A. Serien kombinerer kompakte mål, høy brytekapasitet og fleksible tilpasningsmuligheter, og er utviklet for både industrielle applikasjoner og solcelleanlegg. Med modulær oppbygning, mange håndtaksalternativer og et stort utvalg tilbehør kan bryterne enkelt tilpasses ulike installasjoner og krav.
Produktnyheter

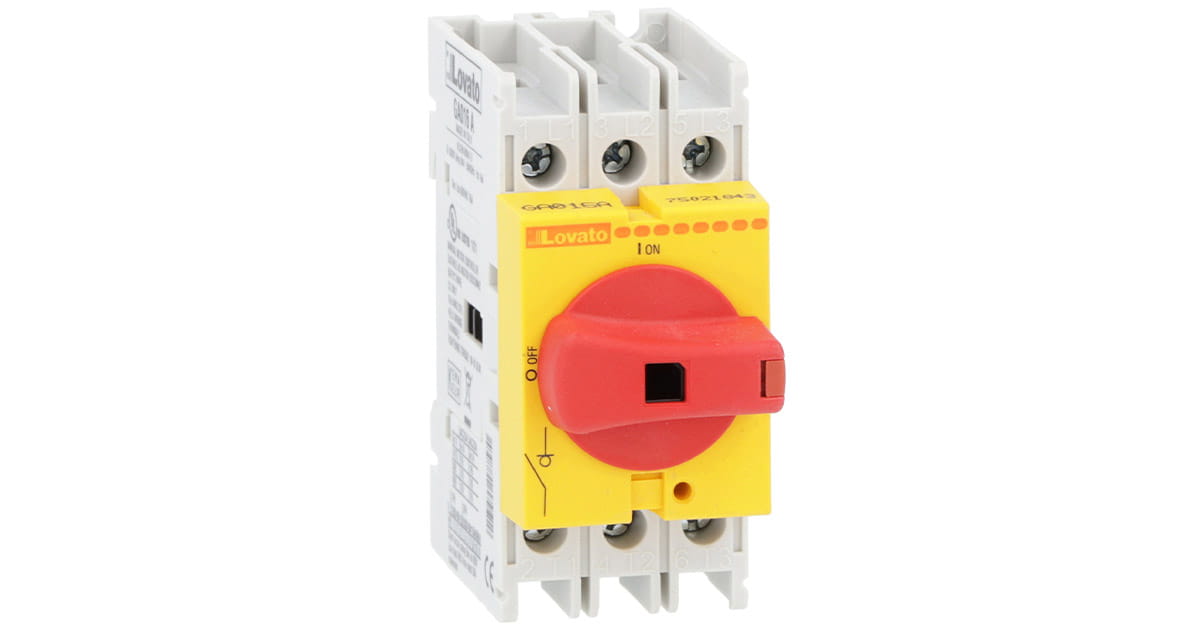

Kompakt og kraftig
De 3-polede lastskillebryterne fra 16 til 63 A har samme kompakte formfaktor med en bredde på kun 36 mm. Modellene fra 63 til 160 A har en bredde på 70 mm. Til tross for de kompakte målene tilbyr serien høy brytekapasitet med merkestrømmer i AC23 ved 690 VAC blant de høyeste i sin kategori.
Den kompakte utformingen gjør bryterne godt egnet i tavler og kapslinger med begrenset plass. Serien er utviklet for enkel integrasjon i både nye installasjoner og eksisterende anlegg.

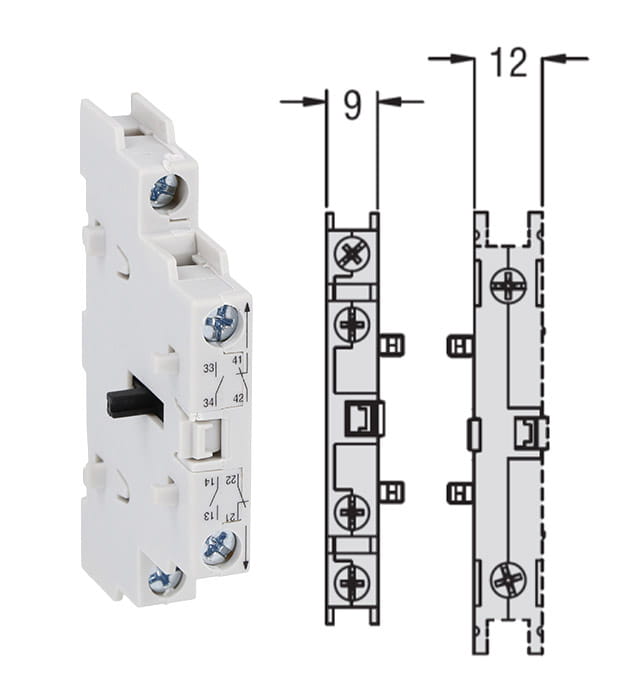

Enkel tilpasning med modulært tilbehør
GA serien er utviklet med fokus på fleksibilitet og enkel montering. Tilleggspoler og hjelpekontakter kan monteres og demonteres raskt uten bruk av verktøy.
Det er mulig å montere opptil:
- 4 hjelpekontakter
- 1 fjerde pol og 3 hjelpekontakter
- Jord og nøytrallederterminaler
- Sikringsholder
En hjelpekontaktmodul passer til alle de ni merkestrømmene i serien. Det finnes også versjoner med tidlig brytende NO kontakt i forhold til bryteren.
Egnet for solcelleanlegg
Bryterne i GA serien kan brukes både i mindre boliginstallasjoner og i større solcelleanlegg. Serien kan benyttes opptil 800 V i DC21B kategori, noe som gjør den godt egnet for DC applikasjoner innen solenergi.

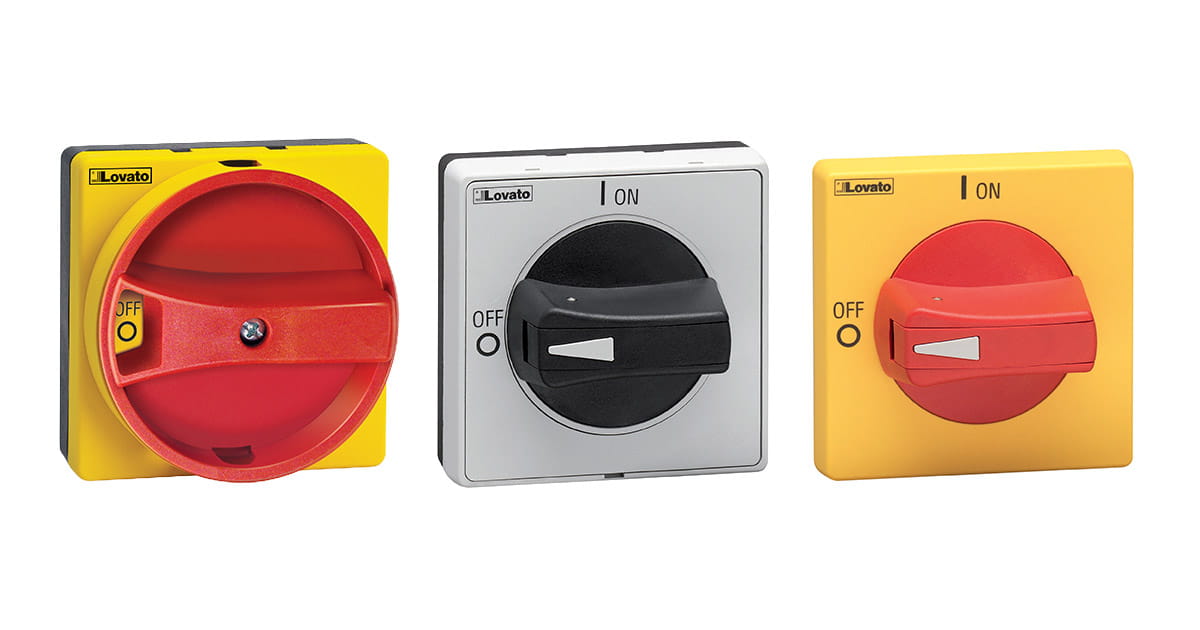

Flere håndtaksalternativer
Serien tilbyr et bredt utvalg vridere og pistolhåndtak med både skruefeste og 22,5 mm innfesting. Alle håndtak har innebygd låsemekanisme for hengelås. For installasjoner med høye krav til kapslingsgrad finnes håndtak med IP65 eller IP69K.
Dørkoblede håndtak med frontmål på 48 × 48 mm er utviklet for kapslinger og paneler med begrenset plass, mens enkelte håndtak kun bygger 23 mm i dybden. Flere modeller er også tilpasset UL508A krav, der dørkoblingen kan deaktiveres ved inspeksjon med spenning på.
DIN skinne montering uten verktøy
Montering og demontering på 35 mm DIN skinne gjøres enkelt uten bruk av verktøy. En integrert anti-skli innsats bidrar til at bryteren sitter stabilt på DIN skinnen, også ved vertikal montering eller montering utenfor toleranse.
Mekanisk kobling og sikringsholdere
Det finnes mekaniske koblingssystemer for å bygge 6 eller 8 polede brytere, samt løsninger for mekanisk omkobling i I–0–II utførelse.
For 16 til 32 A brytere med direkte håndtak kan det monteres en 3 polet sikringsholder for å skape en kompakt enhet. Sikringen er kun tilgjengelig når bryteren står i AV posisjon.
Internasjonale sertifiseringer
Bryterne er sertifisert i henhold til flere internasjonale standarder:
- UL60947 4 1 / CSA C22.2 nr. 60947 4 1
- UL98 / CSA C22.2 nr. 4
Kapslede brytere er også cULus sertifisert.
Tilpasset ulike kabeltyper
Terminalene er tilpasset fleksible, stive og AWG ledere, og tåler høye tiltrekkingsmomenter. Serien finnes også i versjoner med Torx skruterminaler på forespørsel.
Lastskillebrytere for mange typer applikasjoner
Med kompakte mål, høy fleksibilitet og mange tilpasningsmuligheter er GA serien godt egnet for maskiner, tavler, industrielle installasjoner og solcelleanlegg der det stilles krav til driftssikkerhet og enkel montering.
Kontakt oss gjerne dersom du ønsker hjelp med valg av riktig lastskillebryter eller tilbehør til din applikasjon.
