CROUZET CONTROL
HSV
Turtallkontroll / overvåkningsrele
Kontrollrelé HSV overvåker hastigheten (turtall/frekvens) i prosesser som for eksempel transportbånd, transportører etc.
Innsignal kan være:

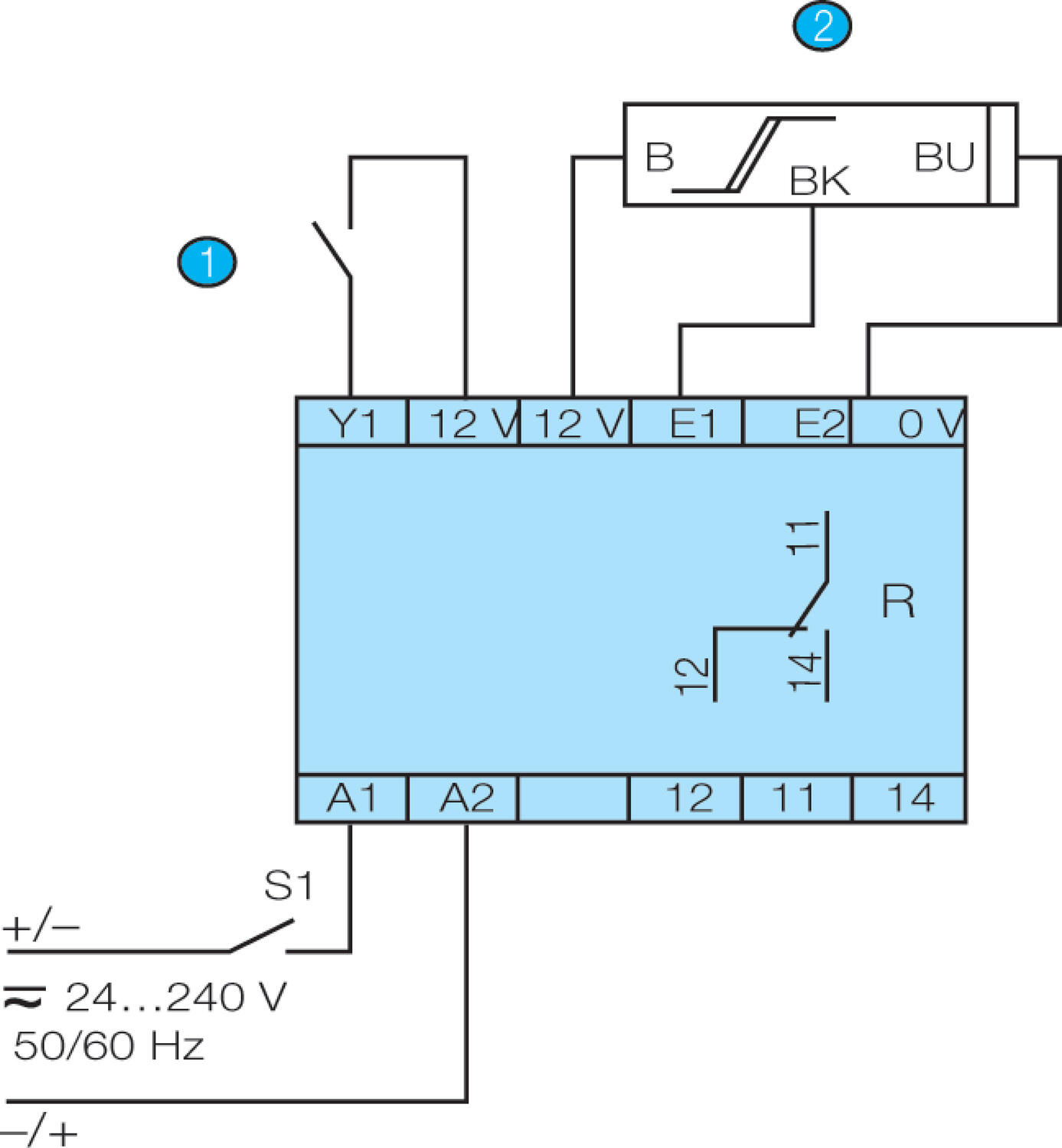

- Induktiv giver, PNP, NPN

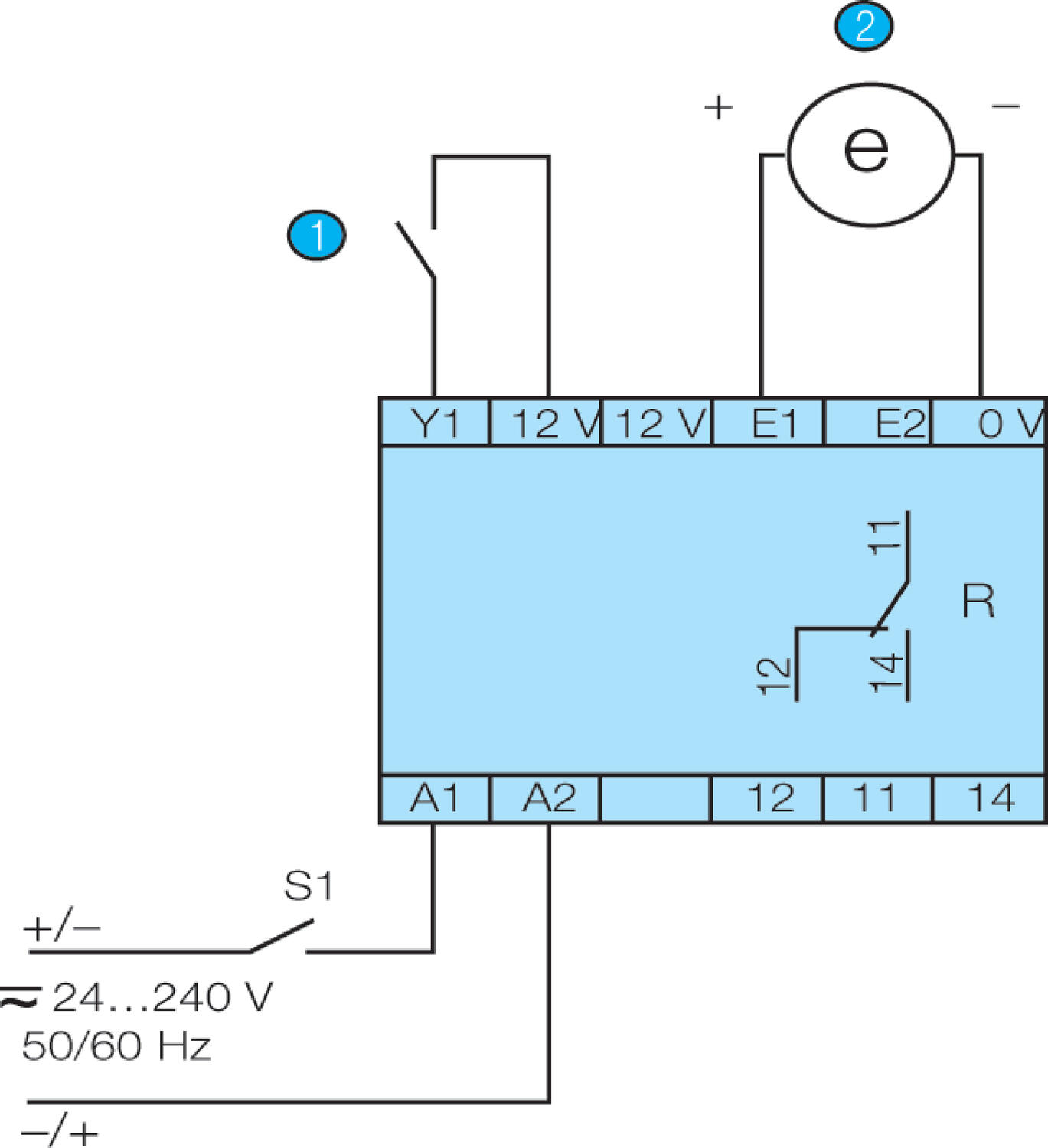

- Spenningsinngang 0-30 V

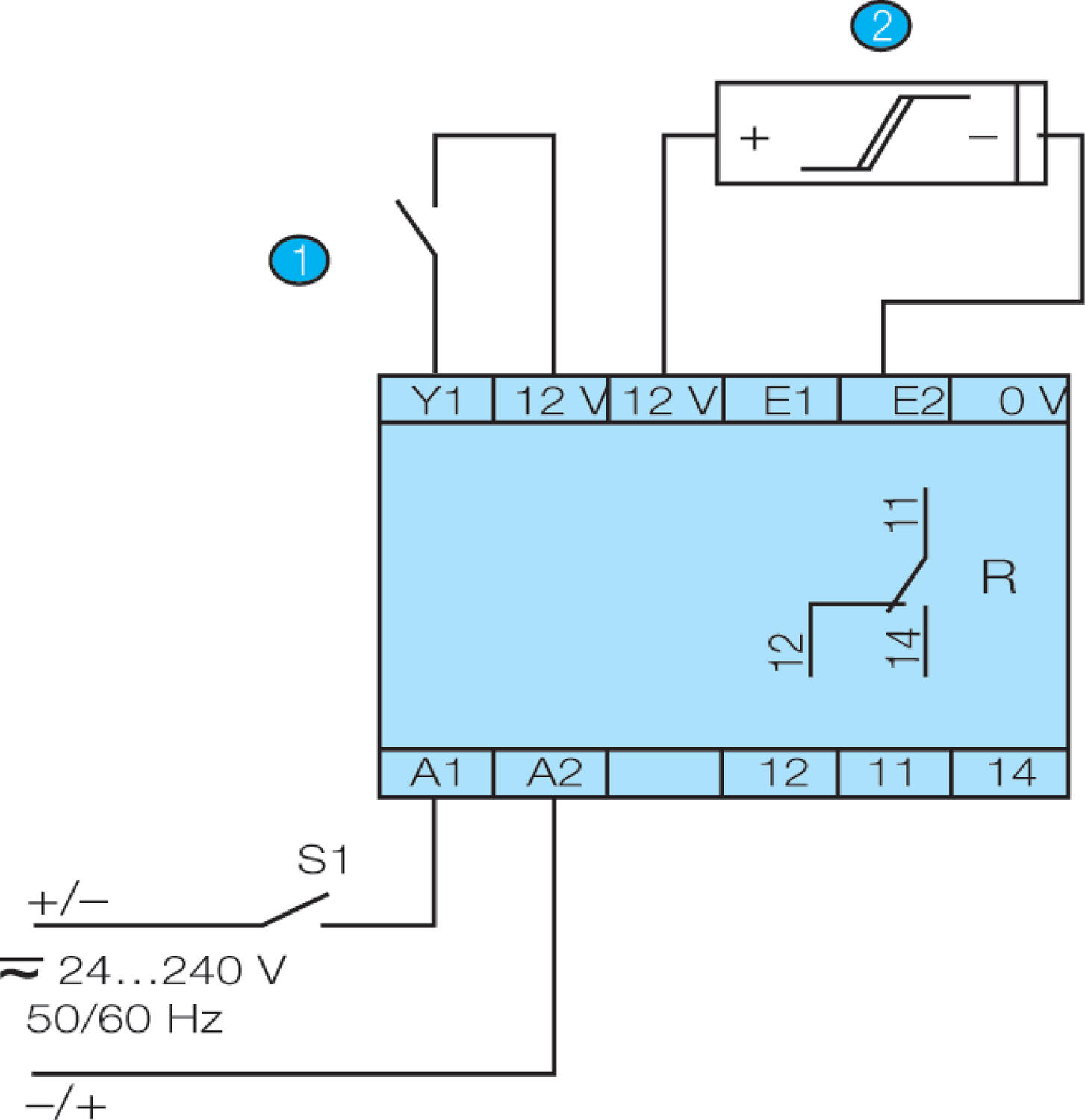

- Namurgiver

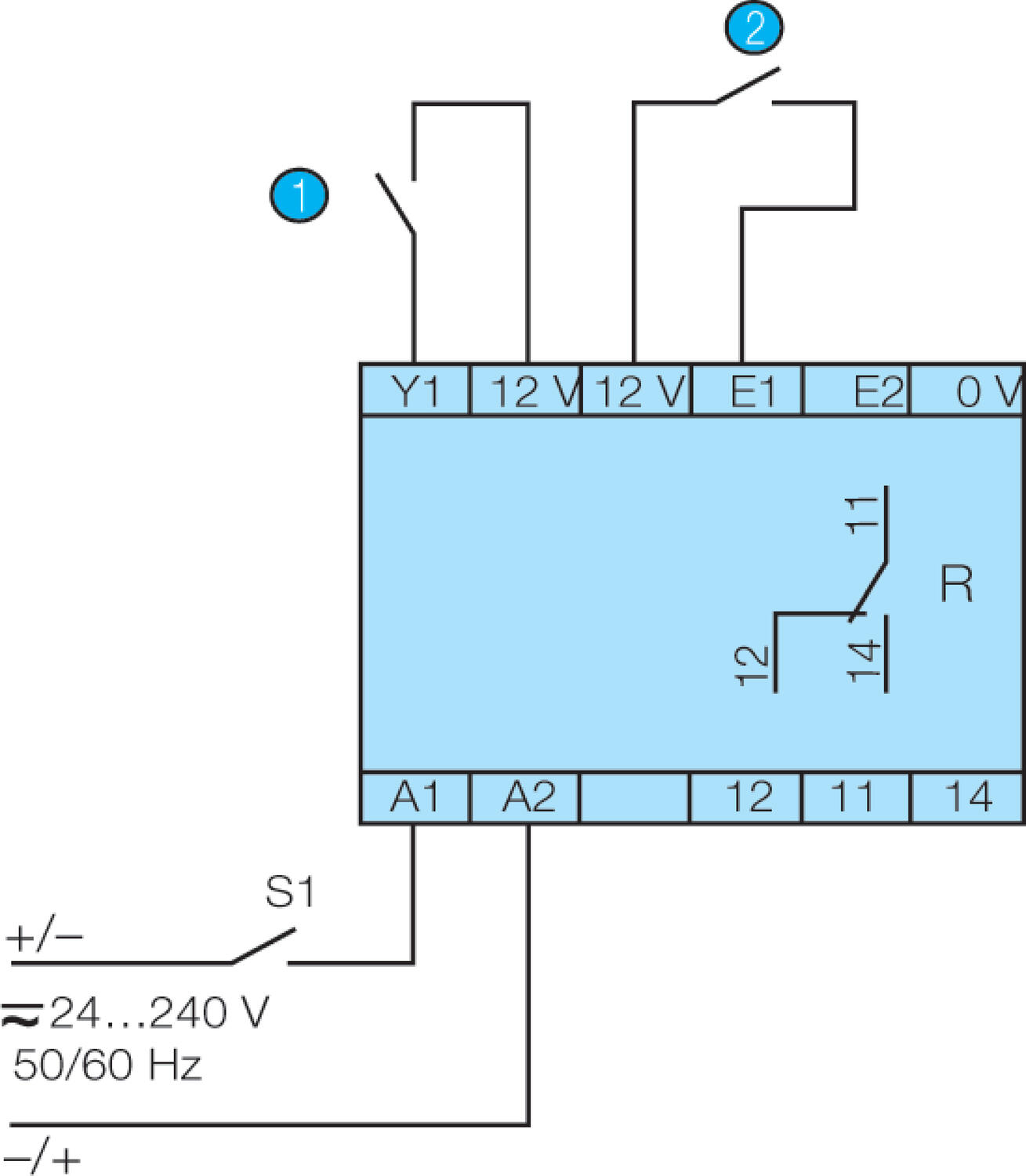

- Potensialfri kontakt
Reléet kan benyttes til overvåking av for høyt eller lavt turtall.
Måling: Det som måles er rekken av pulser, et signal med to stillinger (høyt/lavt signal).
Hastighetskontrollen skjer gjennom måling av tiden mellom pulsene (stigende-/fallende flanke).
Ved hjelp av vribryteren i fronten velges et av fire valg:
- Underturtall uten minne
- Underturtall med minne
- Overturtall uten minne
- Overturtall med minne
Vribryterens stilling registreres ved spenningspåslag.
Om vribryteren endres under drift påvirkes ikke funksjonen.
Overvåking med minne gjør at reléet låser seg i alarmstilling når en feil oppstår.
Når hastigheten på nytt blir normal kan reléet resettes gjennom å slutte S2 (mer enn 50 ms).
Så lenge S2 er sluttet er reléet sperret med reléutgangen i normalstilling (hastighet OK) uansett hastighet.
Om hastigheten fortsatt ikke er korrekt når S2 åpnes igjen, åpner (faller reléet) på nytt til alamstilling.
Reléet kan også resettes gjennom å bryte driftsspenningen (mer enn 1,5sek).
Underturtall, uten minne | Underturtall, med minne |
|
|
|
|
1: Spenning | 1: Spenning |
2: Grenseverdi | 2: Kontakt S2 |
3: LED for blokkering | 3: Grenseverdi |
4: Relé | 4: LED for blokkering |
5: Tidsforsinkelse (Ti) | 5: Relé |
6: Min. 1 500 s | 6: Tidsforsinkelse (Ti) |
7: Hastighet | 7: Min. 50 ms |
| 8: Min. 1 s |
| 9: Hastighet |
|
|
Underturtall med blokkering gjennom S2 |
|
|
|
1: Spenning |
|
2: Kontakt S2 |
|
3: Grenseverdi |
|
4: LED for blokkering |
|
5: Rele |
|
6: Tidsforsinkelse (Ti) |
|
7: Hastighet |
|
|
|
Overturtall, uten minne | Overturtall, med minne |
|
|
1: Spenning | 1: Spenning |
2: Grenseverdi | 2: Kontakt S2 |
3: LED för spärrning | 3: Grenseverdi |
4: Relé | 4: LED for blokkering |
5: Tidsforsinkelse ved oppstart (Ti) | 5: Relé |
6: Min. 1 s | 6: Tidsforsinkelse (Ti) |
7: Hastighet | 7: Min. 50 ms |
| 8: Min. 1 s |
| 9: Hastighet |
|
|
Overturtall med blokkering gjennom S2 |
|
|
|
1: Spenning |
|
2: Kontakt S2 |
|
3: Grenseverdi |
|
4: LED for blokkering |
|
5: Rel\e |
|
6: Tidsforsinkelse (Ti) |
|
7: Hastighet |
|
- 24-240 V AC/DC
- Over- eller underturtall
- Med eller uten minne
- Signal fra fire giveralternativer
Valgt variant
Tekniske data
Funksjon |
|
|---|---|
| Tidsforsinkelse oppstart | 0,6-30s |
| Tidsområde | 0,5s, 1s, 5s, 10s, 1min, 5min. och 10min |
| Tilbakestillingstid min. | 50 |
Elektrisk data |
|
| Utgang | Relé 1-polt vekslende |
| Brytevne | 5A, 250V AC/DC |
| Matespenning | 24-240V AC/DC |
Øvrig teknisk data |
|
|---|---|
| IP-klasse tilkobling | IP20 |
| IP-klasse kåpe | IP30 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 50 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 70 °C |
| Vekt | 120 |
| Godkjenninger | CSA, GL, RoHS, UL |
