SCHAFFNER

Nettfilter 1-fase / 2-fase

Serie FN2410/2412

Schaffner FN2410 / FN2412 er en serie enstegsfilter med veldig gode dempingsegenskaper, selv ved full belastning. Med type H er nominell spenning 520 V, noe som gir mulighet for 2-fase applikasjoner.



Schaffner FN2412 (opp til 45 A) er utstyrt med en 35 mm DIN-Skinne. Kabelforbindelsene er kontaktbeskyttede skrueklemmer for økt sikkerhet.



MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resulterer i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.

Les mer
  • 8-100 A
  • Montering på DIN-Skinne opp til 45 A
  • Høy Demping
  • DC-400 Hz

Valgt variant

Valgt variant

Tekniske data

Antall faser 1
Driftsspenning maks. 250 V AC
Flammeklasse UL94-V2
Frekvens DC-400 Hz
Godkjenninger CSA 22.2 N°8 1986, EN60939, IEC60939, UL 1283
High Potential Test Voltage "Hipot" P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
Lekkasjestrøm per fase maks. 3,4 mA
MTBF (Mil-HB-217F) 1200000 h @ 50° C, 250 V AC
Nominell strøm ved +50 °C 8 A
Temperaturområde fra -25 °C
Temperaturområde til 100 °C
Tilkobling Skruklemme
Vekt 0,4 kg

Nedlastbare filer

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse

Schaffner FN2410 / FN2412 er en serie enstegsfilter med veldig gode dempingsegenskaper, selv ved full belastning. Med type H er nominell spenning 520 V, noe som gir mulighet for 2-fase applikasjoner.



Schaffner FN2412 (opp til 45 A) er utstyrt med en 35 mm DIN-Skinne. Kabelforbindelsene er kontaktbeskyttede skrueklemmer for økt sikkerhet.



MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resulterer i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.

Tilbehør

Relatert

Produktnyheter

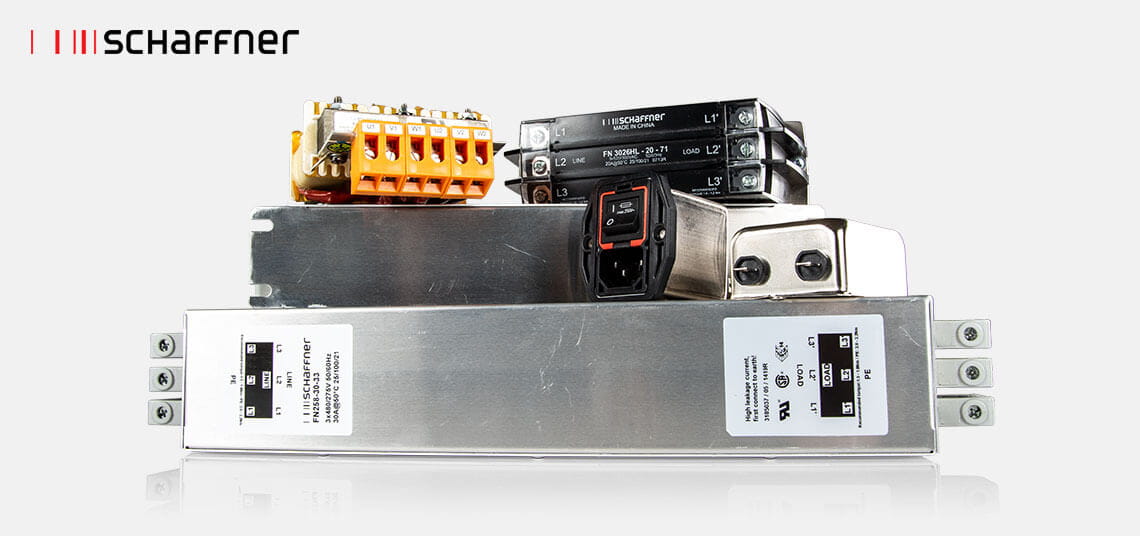

Beskytt ditt utstyr med nettfilter fra Schaffner

Hensikten med et godt nettfilter er ikke bare å beskytte de tilkoblede enhetene mot ledningsbårne forstyrrelser utenfra, men også å beskytte utstyret i nettet mot forstyrrelser generert av egne enheter.

Peltier Seifert
Produktnyheter

Et bredt sortiment av Seifert Peltier kjølere for elektrotavler

Peltier kjøleenheter fra Seifert representerer en pålitelig og miljøvennlig kjøleløsning for krevende industrielle applikasjoner. Disse enhetene utnytter den unike Peltier-effekten for å generere avkjøling uten bruk av kjølemedium eller kompressor, noe som gir flere fordeler i krevende omgivelser, både innendørs og utendørs.

Stego LED it shine
Produktnyheter

Effektiv og fleksibel LED-belysning for skap

Stego Slimline SL025 er en ny LED-skapbelysning som kombinerer høy ytelse og smarte funksjoner i én kompakt enhet. Med et artikkelnummer får du en komplett løsning som forenkler både installasjon og bruk. Designet for plassbesparende montering og minimalt vedlikehold er Slimline SL025 et ideelt valg for både utskifting av eldre lysrørsarmaturer og for nye installasjoner. LED-belysningen er skreddersydd for industrielle skap og paneler, der den sparer plass, og gir enkel tilgang til stikkontakt og automatisk lyskontroll.

Lovato BF
Produktnyheter

Kompakte kontaktorer for høy strømstyrke

LOVATO Electric har oppdatert sitt kontaktorsortiment med nye modeller som dekker strømverdier fra 160 til 400 A for motordrifter (400 V) og fra 250 til 600 A i AC-1 bruksklasse. De nye kontaktorene i BF-serien erstatter B-serien, som over tid har bevist sin pålitelighet og holdbarhet med tilsvarende ytelsesegenskaper.

Mike
Produktnyheter

Hengetablåer for industri

Vår italienske leverandør TER (Tecno Elettrica Ravasi) har over 60 års erfaring innen produksjon av hengetablåer, og vi vil gjerne fremheve deres MIKE-serie, som er spesielt egnet for industrielle applikasjoner. MIKE-seriens design prioriterer ergonomi, funksjonalitet og holdbarhet. Med sin kompakte størrelse og sklisikre overflate er hengetablåene enkle å betjene, uansett forhold.

Lovato kontaktorer
Kunnskap

Lovato kontaktorer

Lovato Electric tilbyr ett komplett sortiment av minikontaktorer og standardkontaktorer samt ett bredt utvalg av tilbehør. Kontaktorer benyttes først og fremst for styring av motorer og varmelaster, men har også andre bruksområder.
Lovato`s produksjon drives i egen regi, fra plastverktøy til ferdige produkter, noe som gir full kontroll på kvaliteten. Kontaktorene passerer dessuten gjennom 26 teststasjoner innen levering for å sikre funksjonen.

Artikler Antall faser Driftsspenning maks. High Potential Test Voltage "Hipot" MTBF (Mil-HB-217F) Nominell strøm ved +50 °C Vekt Pris
1
250 V AC
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
1200000 h @ 50° C, 250 V AC
8 A
0,4 kg
250 V AC
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
1200000 h @ 50° C, 250 V AC
16 A
0,5 kg
520 V AC
P->E 2700 V DC, 2 s. P->P 2250 V DC, 2 s.
250000 h @ 50° C, 250 V AC
16 A
0,6 kg
250 V AC
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
1200000 h @ 50° C, 250 V AC
25 A
0,6 kg
250 V AC
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
1200000 h @ 50° C, 250 V AC
32 A
0,7 kg
250 V AC
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
1200000 h @ 50° C, 250 V AC
45 A
0,7 kg
