SCHAFFNER
Nettfilter 1-fase / 2-fase
Serie FN2410/2412

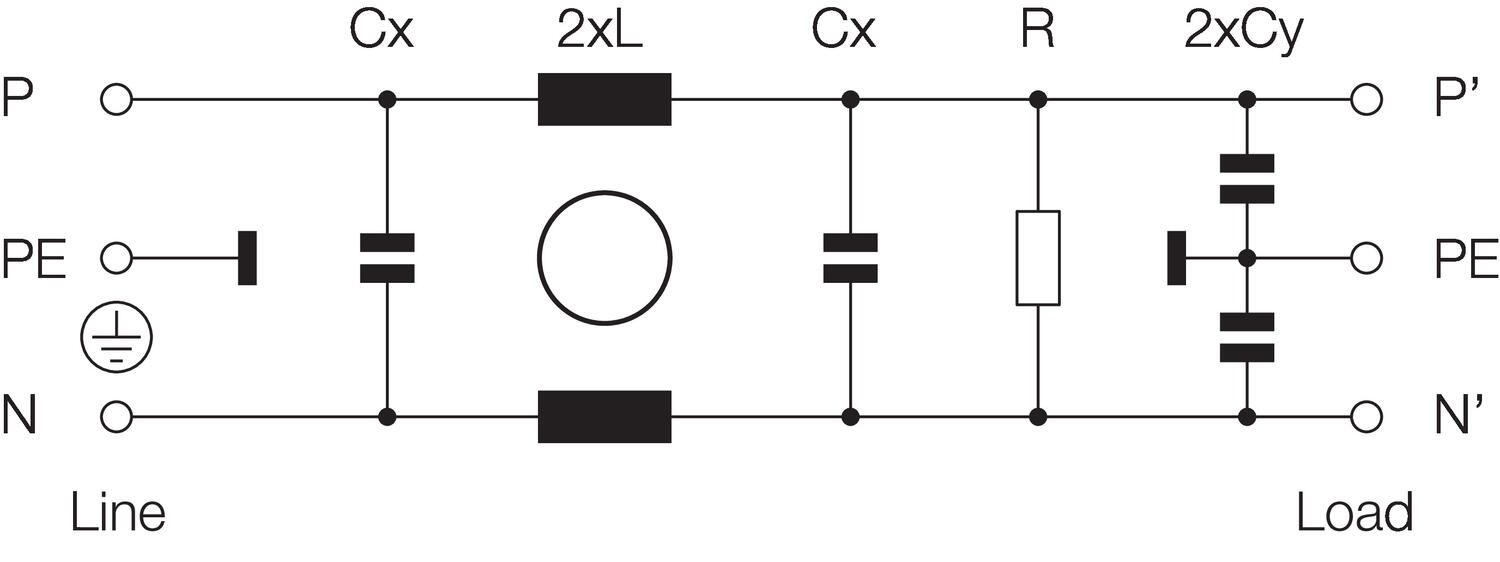

Schaffner FN2410 / FN2412 er en serie enstegsfilter med veldig gode dempingsegenskaper, selv ved full belastning. Med type H er nominell spenning 520 V, noe som gir mulighet for 2-fase applikasjoner.
Schaffner FN2412 (opp til 45 A) er utstyrt med en 35 mm DIN-Skinne. Kabelforbindelsene er kontaktbeskyttede skrueklemmer for økt sikkerhet.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resulterer i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
- 8-100 A
- Montering på DIN-Skinne opp til 45 A
- Høy Demping
- DC-400 Hz
Valgt variant
Tekniske data
| Antall faser | 1 |
|---|---|
| Driftsspenning maks. | 250 V AC |
| Flammeklasse | UL94-V2 |
| Frekvens | DC-400 Hz |
| Godkjenninger | CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283 |
| Høy potensiell testspenning “Hipot” | P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s. |
| Lekkasjestrøm per fase maks. | 3,4 mA |
| MTBF (Mil-HB-217F) | 1200000 h @ 50° C, 250 V AC |
|---|---|
| Nominell strøm ved +50 °C | 8 A |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 100 °C |
| Tilkobling | Skruklemme |
| Vekt | 0,4 kg |
Produktbeskrivelse
Schaffner FN2410 / FN2412 er en serie enstegsfilter med veldig gode dempingsegenskaper, selv ved full belastning. Med type H er nominell spenning 520 V, noe som gir mulighet for 2-fase applikasjoner.
Schaffner FN2412 (opp til 45 A) er utstyrt med en 35 mm DIN-Skinne. Kabelforbindelsene er kontaktbeskyttede skrueklemmer for økt sikkerhet.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resulterer i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
