LOVATO
Energimåler, 1-fase
DMED110, DMED111, DMED112

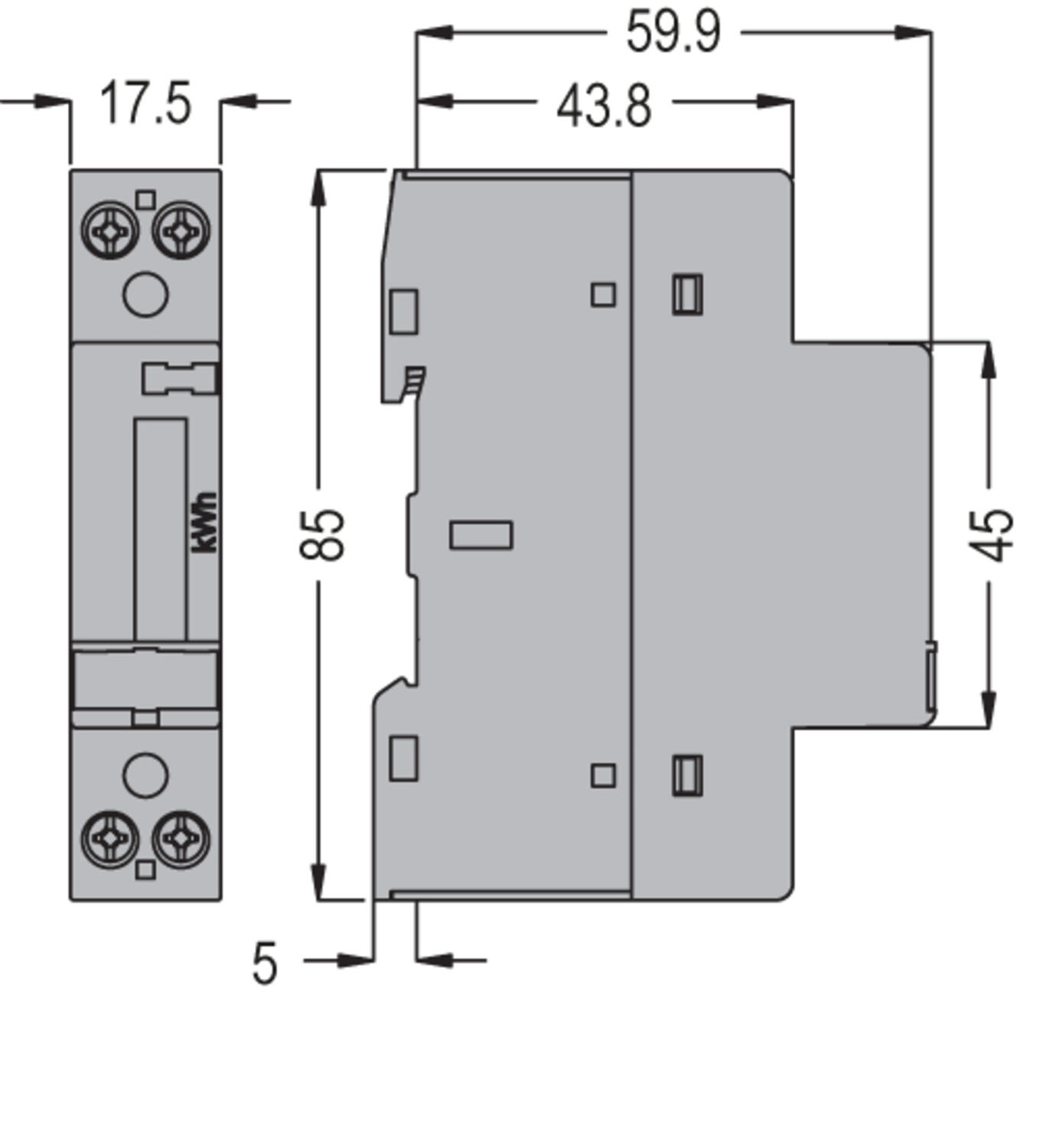

Lovato DMED... er digitale energimålere med LCD-display, for montering på DIN-skinne. Målingen av aktiv energi gjøres med nøyaktighet klasse 1 ifølge IEC/EN 62053-21. Direktemåling opp til 40 A laststrøm og bredde kun 18 mm innebærer at måleren tar minimalt med plass på DIN-skinnen. Energimåleren leveres med terminalbeskyttelse som kan plomberes.
DMED110T1: 1-fase 40 A, 17,5 mm, prog-pulsutg.
DMED110T1MID: 1-fase 40 A, 17,5 mm, MID, prog-pulsut.
DMED111 1-fase 40 A, 17,5 mm, RS485 (Modbus RTU-protokoll) Komp. med Synergy, Xpress
DMED111MID 1-fase 40 A, 17,5 mm, MID, RS485 (Modbus RTU-protokoll) Komp. med Synergy, Xpress
DMED111MID7 1-fase 40 A, 17,5 mm, MID høy temp, RS485 (Modbus RTU-protokoll) Komp. m/Synergy, Xpress

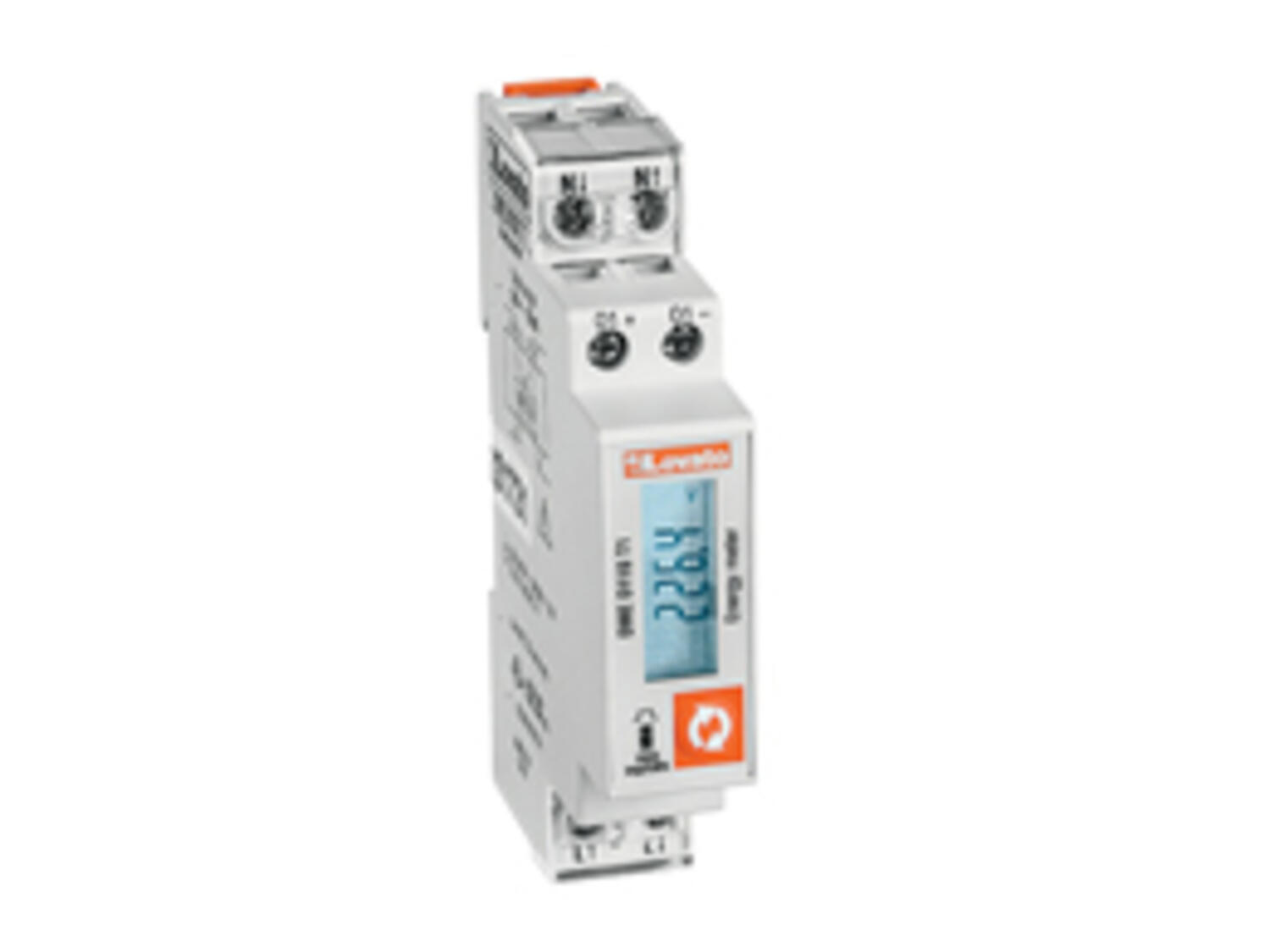

DMED112 1-fase 40 A, 17,5 mm, M-BUS
Ved hjelp av multifunksjonsknappen i front kan ulike avlesninger gjøres i displayet. Måleverdien indikeres med et ikon i overkant av displayet. Følgende måleverdier kan vises:
Måleverdi | Ikon |
Aktiv energi | kWh |
Aktiv energi, delverdi | kWh + Part |
Reaktiv energi | kvarh |
Reaktiv energi, delverdi | kvarh + Part |
Spenning | V |
Strøm | A |
Aktiv effekt | kW |
Reaktiv effekt | kvar |
Effektfaktor | PF |
Frekvens | Fr |
Timeteller* | h |
Timeteller, delverdi* | h + Part |
Aktiv effekt, gjennomnsnitt (15 min)* | kW + d |
Aktiv effekt, maks. gjennomsnittsverdi* | kW + Hd |
* = Målingen må aktiveres i enhetens SETUP-meny. Se datablad under mappen "Downloads".

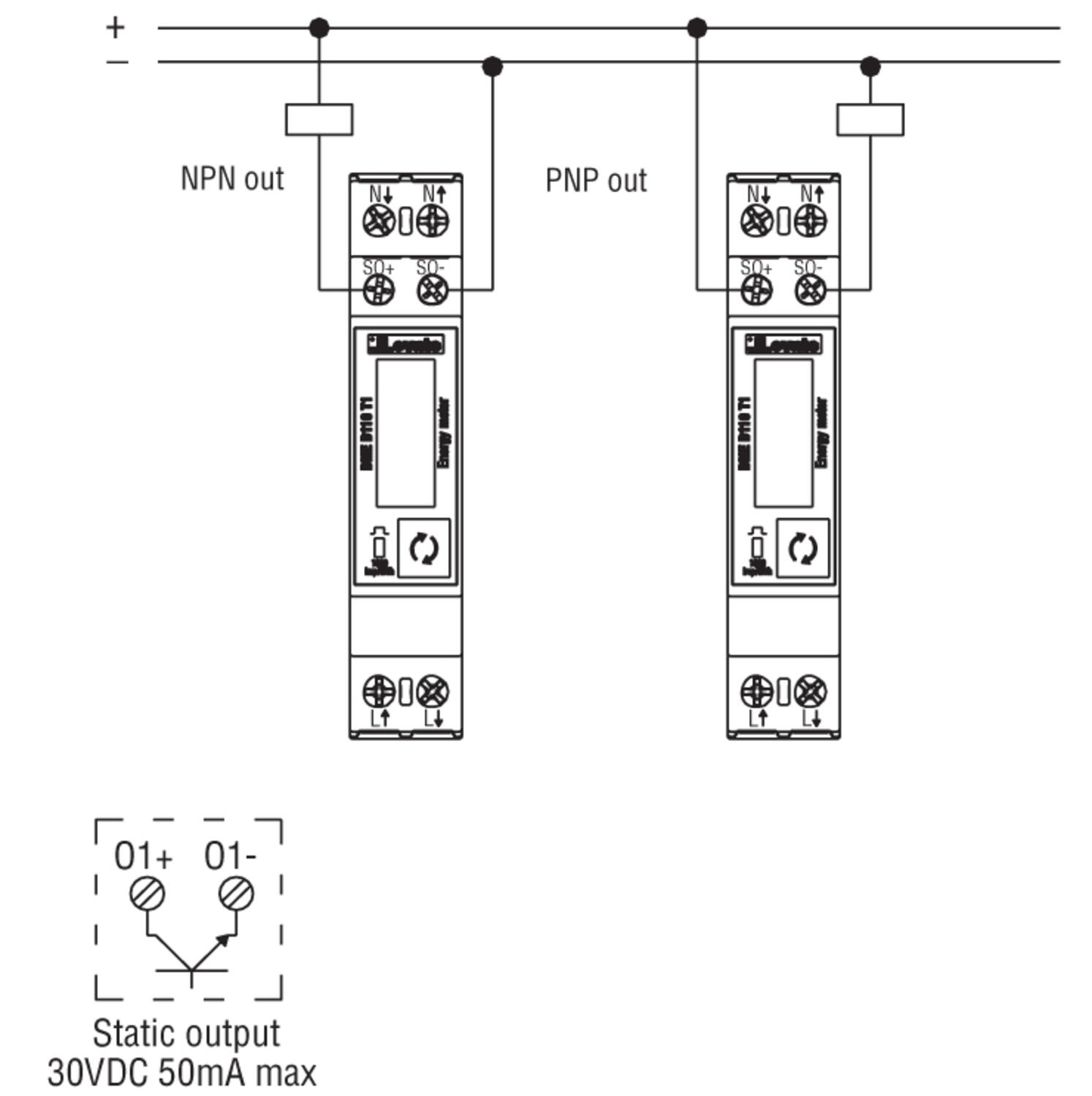

DMED110T1 er utrusted med en programmerbar pulsutgang. Antal pulser stilles inn med 1, 10, 100 eller 1 000 pulser/kWh. Pulsutgangen kan benyttes for sammenkobling med eks. DMECD. Sammenkobling med DMECD gjør innsamling av data fra opptil 14 energimålere mulig. DMECD er også kompatibel med Lovatos egen software Synergy, for overvåking og kontroll av hele energisystemet.
DMED110T1MID er en MID-sertifisert versjon (Klasse B) av DMED100T1. MID-sertifisering kreves hvor energimåleren er brukt til å debitere etter målerens verdi, oppmålt energiforbruk.
DMED111MID samme som over med MID godkjent
DMED111MID7 samme som DMED111MID, men med utvidet temperarurområde for omgivelsestemperatur (+70 grader) For bruk i eks. Elbilladning hvor solen står rett på.
- Opp til 40 A direktemåling
- Viser flere måleverdier
- LCD-display med 5+1 tegn
- Programmerbar pulsutgang
- MID-sertifisert versjon / RS485 /M-bus
Valgt variant
Tekniske data
| Antall faser | 1 |
|---|---|
| Effektforbruk | 0,45 |
| Effektforbruk | 7 |
| Ekspanderbar | Nei |
| Frekvens maks. | 66 |
| Frekvens min. | 45 |
| Godkjenninger | CSA C22.2-N°61010-1, EN50470-3, EN61010-1, UL 61010-1 |
| IP-klasse front | IP40 |
| IP-klasse tilkobling | IP20 |
| LED | Ja |
| LED pulsantall | 1000 impulser/kWh |
| Matespenning AC maks. | 264 |
| Matespenning AC min. | 187 |
| MID-godkjenning | Nei |
| Montering | DIN-skinne |
| Måleområde strøm | 0,25...40A |
|---|---|
| Oppbevaringstemperatur fra | -25 °C |
| Oppbevaringstemperatur til | 70 °C |
| Pulsutgang ekstern spenning | 10-30 V DC |
| Pulsutgang maks strøm | 50 |
| Startstrøm | 0,02 A |
| Strøm | 40 |
| Temperaturområde drift fra | -25 °C |
| Temperaturområde drift til | 55 °C |
| Tilkobling driftsspenning og målespenning | 1,5-10 mm² |
| Tilkoblingstype | Direktemåling |
| Tiltrekkingsmoment, driftsspenning og målespenning | 1,5 |
| Vekt | 0,09 |
Nedlastbare filer
Produktbeskrivelse
Lovato DMED... er digitale energimålere med LCD-display, for montering på DIN-skinne. Målingen av aktiv energi gjøres med nøyaktighet klasse 1 ifølge IEC/EN 62053-21. Direktemåling opp til 40 A laststrøm og bredde kun 18 mm innebærer at måleren tar minimalt med plass på DIN-skinnen. Energimåleren leveres med terminalbeskyttelse som kan plomberes.
DMED110T1: 1-fase 40 A, 17,5 mm, prog-pulsutg.
DMED110T1MID: 1-fase 40 A, 17,5 mm, MID, prog-pulsut.
DMED111 1-fase 40 A, 17,5 mm, RS485 (Modbus RTU-protokoll) Komp. med Synergy, Xpress
DMED111MID 1-fase 40 A, 17,5 mm, MID, RS485 (Modbus RTU-protokoll) Komp. med Synergy, Xpress
DMED111MID7 1-fase 40 A, 17,5 mm, MID høy temp, RS485 (Modbus RTU-protokoll) Komp. m/Synergy, Xpress
DMED112 1-fase 40 A, 17,5 mm, M-BUS
Ved hjelp av multifunksjonsknappen i front kan ulike avlesninger gjøres i displayet. Måleverdien indikeres med et ikon i overkant av displayet. Følgende måleverdier kan vises:
Måleverdi | Ikon |
Aktiv energi | kWh |
Aktiv energi, delverdi | kWh + Part |
Reaktiv energi | kvarh |
Reaktiv energi, delverdi | kvarh + Part |
Spenning | V |
Strøm | A |
Aktiv effekt | kW |
Reaktiv effekt | kvar |
Effektfaktor | PF |
Frekvens | Fr |
Timeteller* | h |
Timeteller, delverdi* | h + Part |
Aktiv effekt, gjennomnsnitt (15 min)* | kW + d |
Aktiv effekt, maks. gjennomsnittsverdi* | kW + Hd |
* = Målingen må aktiveres i enhetens SETUP-meny. Se datablad under mappen "Downloads".
DMED110T1 er utrusted med en programmerbar pulsutgang. Antal pulser stilles inn med 1, 10, 100 eller 1 000 pulser/kWh. Pulsutgangen kan benyttes for sammenkobling med eks. DMECD. Sammenkobling med DMECD gjør innsamling av data fra opptil 14 energimålere mulig. DMECD er også kompatibel med Lovatos egen software Synergy, for overvåking og kontroll av hele energisystemet.
DMED110T1MID er en MID-sertifisert versjon (Klasse B) av DMED100T1. MID-sertifisering kreves hvor energimåleren er brukt til å debitere etter målerens verdi, oppmålt energiforbruk.
DMED111MID samme som over med MID godkjent
DMED111MID7 samme som DMED111MID, men med utvidet temperarurområde for omgivelsestemperatur (+70 grader) For bruk i eks. Elbilladning hvor solen står rett på.
