DATASENSING

Avstandsfotocelle Serie S85

S85-serien kan måle avstand med høy presisjon og lang rekkevidde uten bruk av reflektor. Giveren har, i tillegg til analog utgang, to digitale utganger som kan programmeres til å gi signal på ønsket avstand.

Med svært fokusert klasse 2 laser og den innovative integrerte softwaren er S85-serien ideell for applikasjoner som krever svært nøyaktiv avstandsmåling.

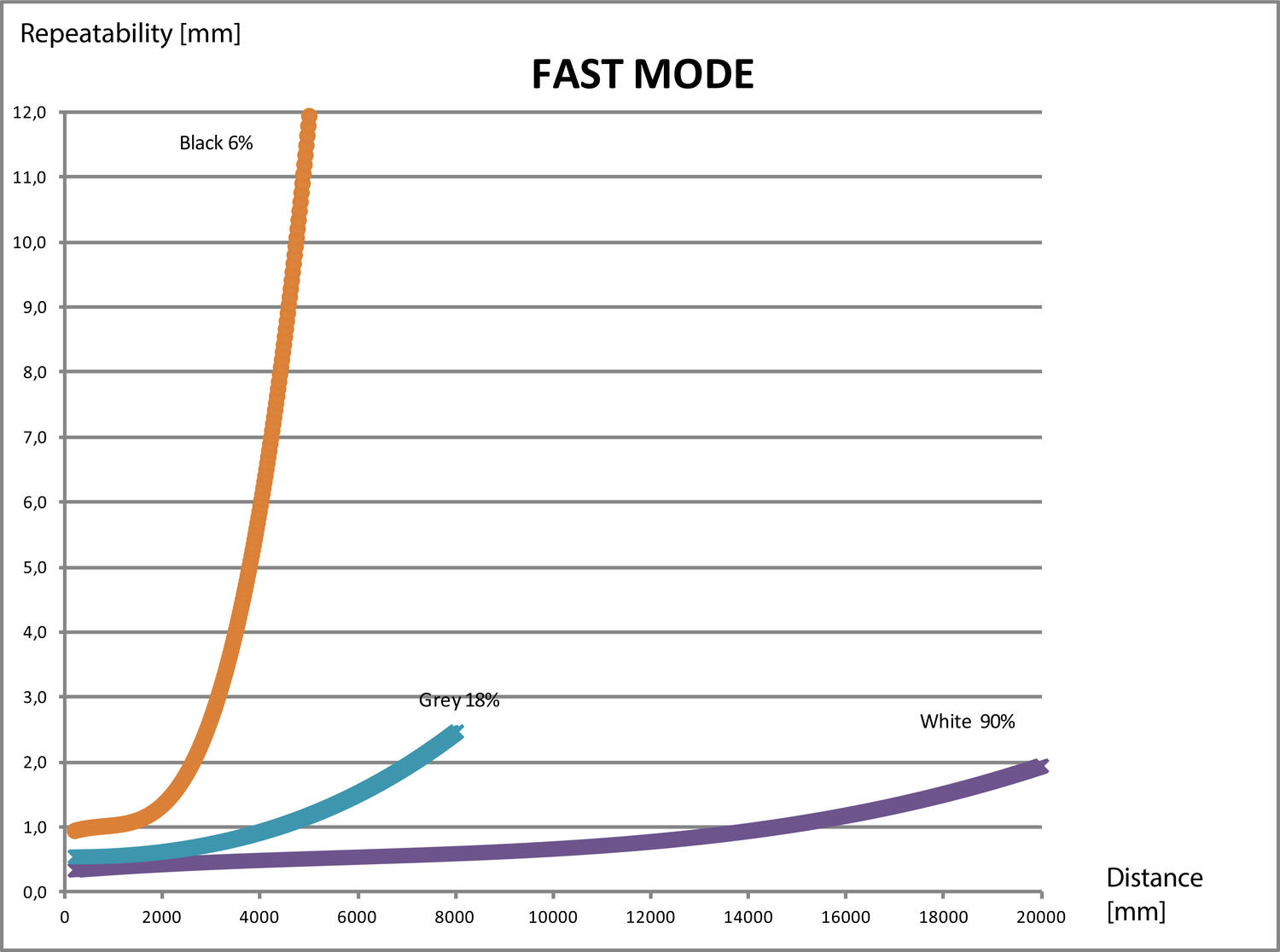

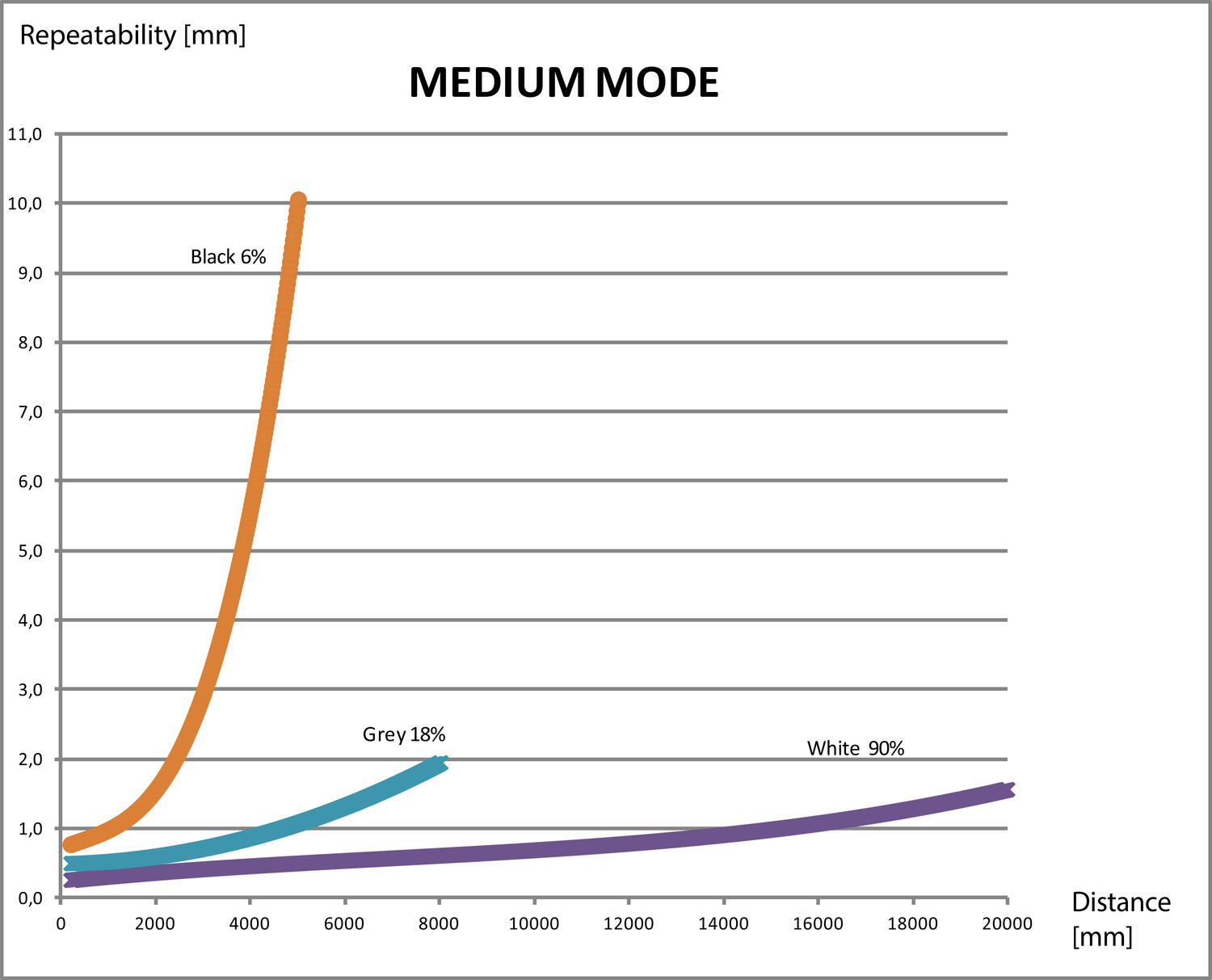

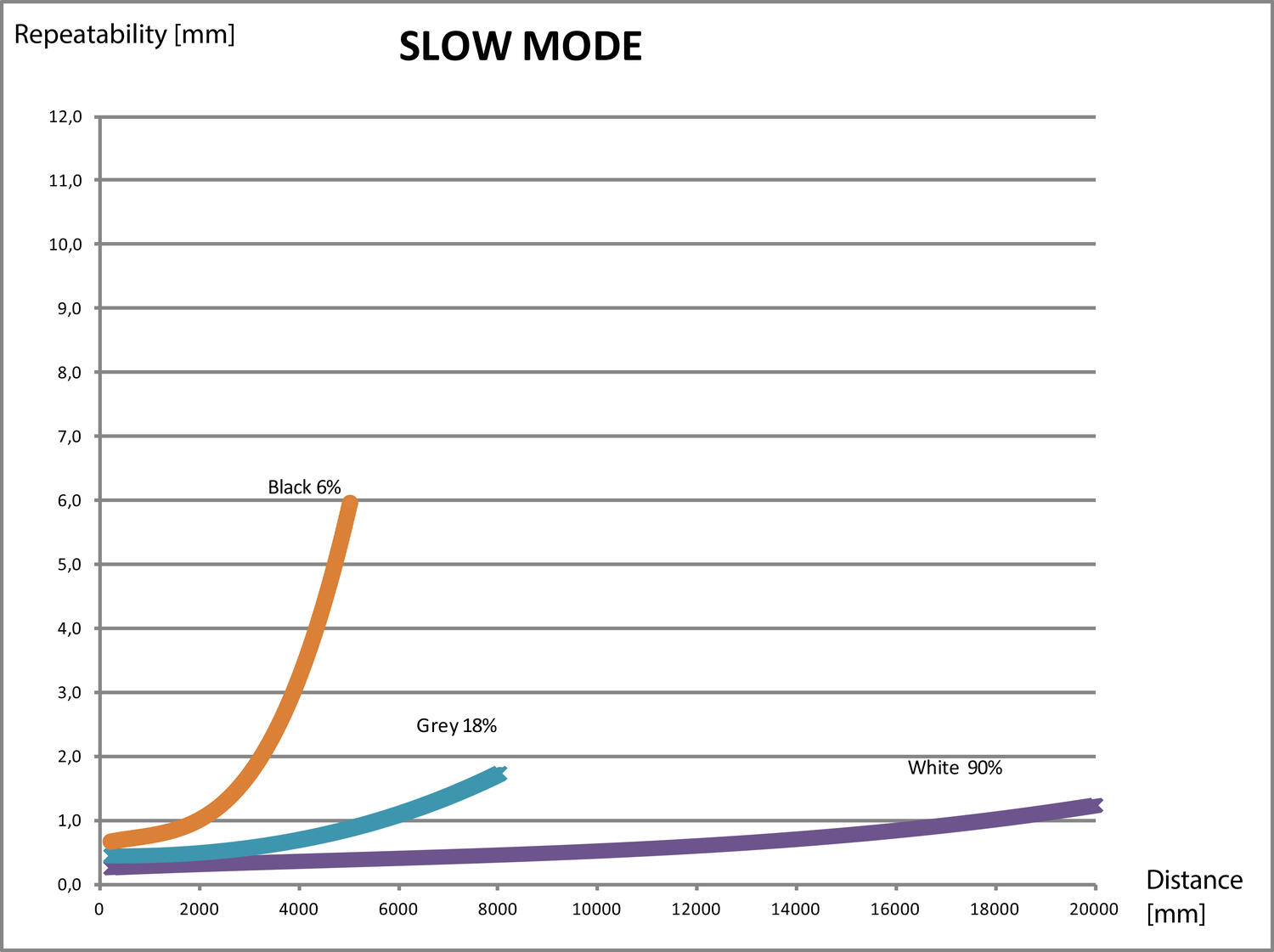

Giveren har 7mm nøyaktighet opp til 20m, med 1mm oppløsning og 1mm repeterbarhet.







Tilkobling



Basic

S85_connection_basic.eps

Pinne

Kabelfarge

S85-MH-5-Y03-OOV

S85-MH-5-Y03-OOI

1

Brun

24 V ±20 %

24 V ±20 %

2

Hvit

Q2

Q2

3

Blå

0 V

0 V

4

Sort

Q1

Q1

5

Grå

Analogutgang 0-10 V

Analogutgang 4-20 mA





Advanced

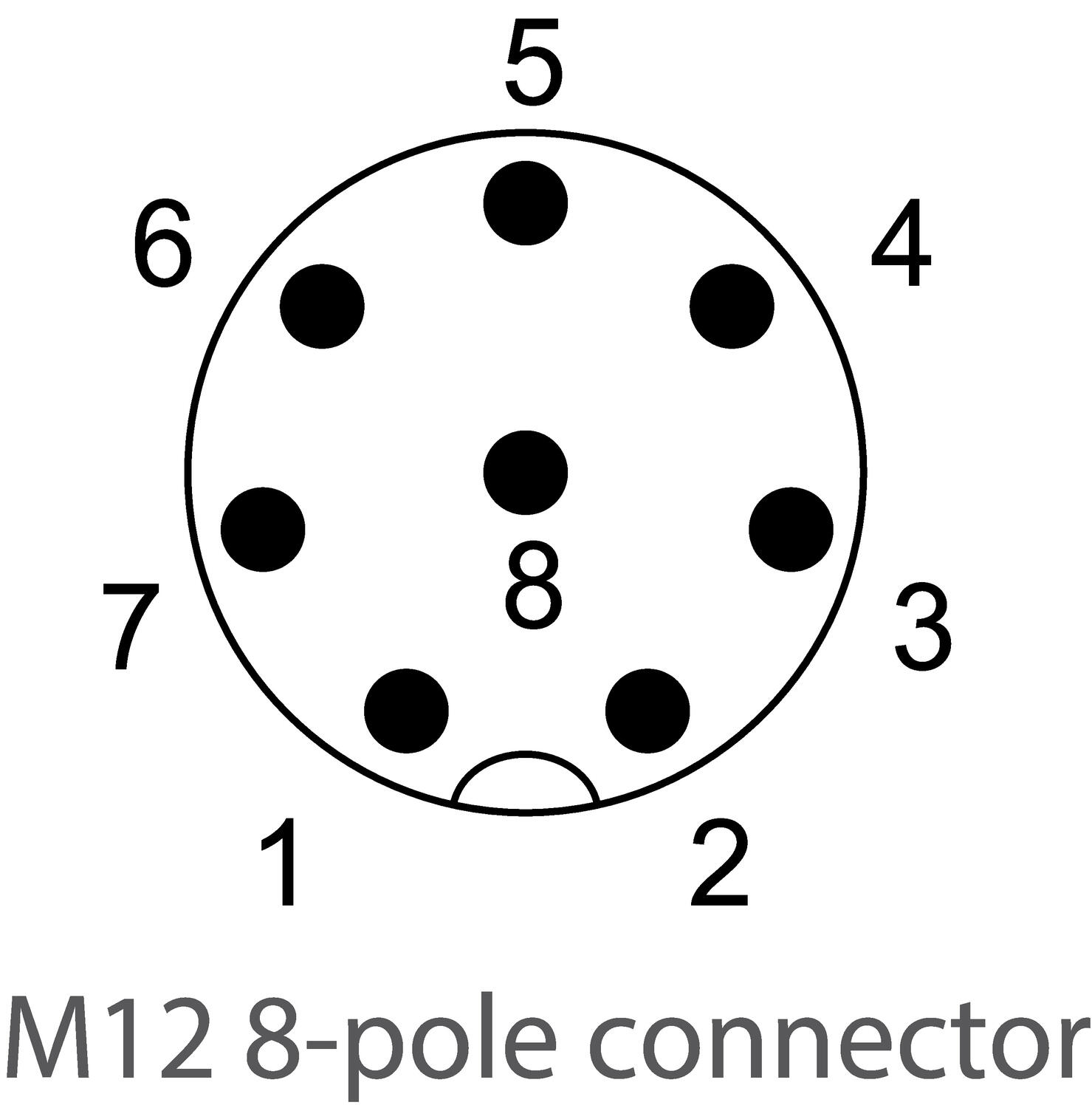

S85_connection_advanced.eps

Pinne

Kabelfarge

S85-MH-5-Y13-OOIVY

S85-MH-5-Y13-OOY

1

Hvit

RS485 -

RS485 -

2

Brun

24 V ±20 %

24 V ±20 %

3

Grønn

Analog utgang (0-10 V/4-20 mA)

Ikke i bruk

4

Gul

Q1

Q1

5

Grå

Q2

Q2

6

Rosa

RS485 +

RS485 +

7

Blå

0V

0V

8

Rød

Inngang multifunksjon

Inngang multifunksjon

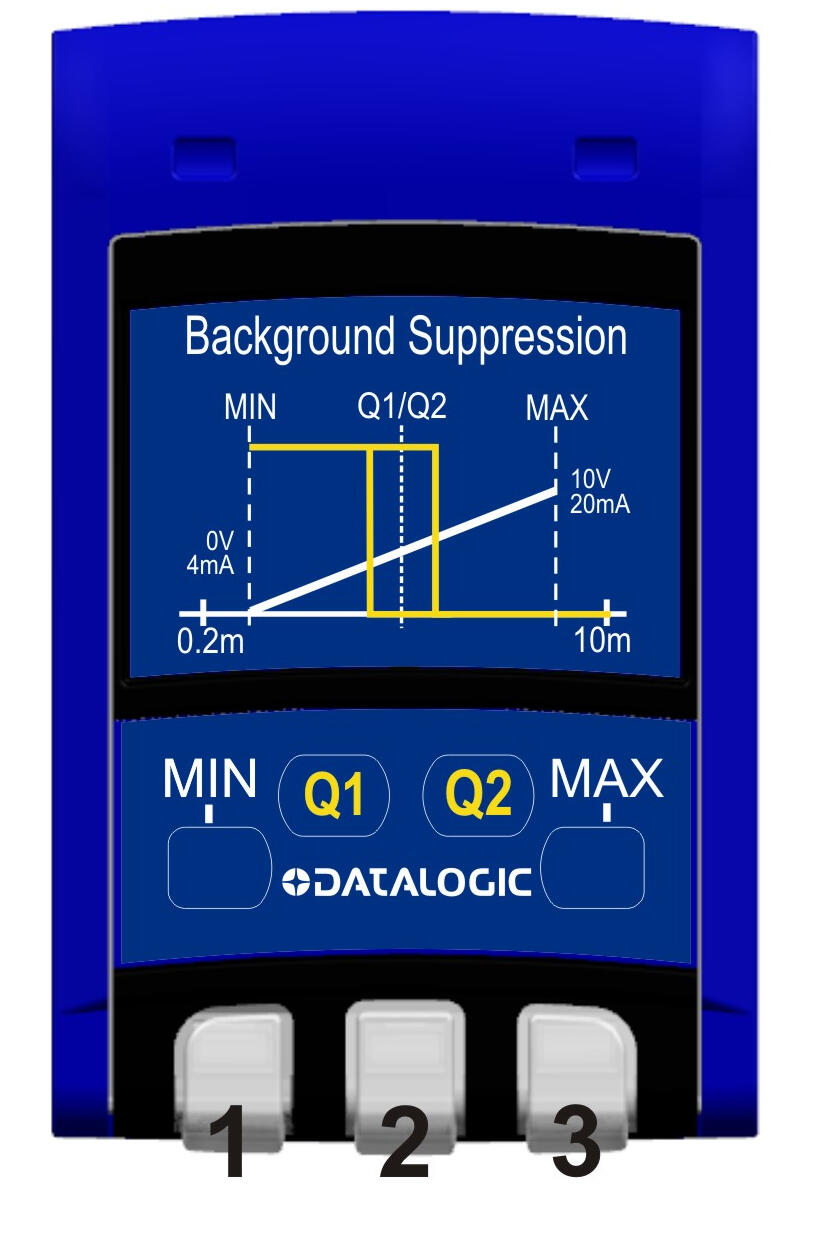

Innstilling Basic

Sensoren er fra fabrikk stilt inn til å måle mot en hvit overflate med min. avstand 200 mm og maks. 10 000 mm, og med begge digitale utganger til å veksle ved 500 mm.

Disse parameterne kan enkelt endres med trykknappene når laseren er i ønsket avstand fra målet.




Indikering

LED 1

Q1 Gul

LED 2

Q2 Gul

LED 3

Power On Grønn /

Out of range Rød



Trykknapper

Innstilling

MIN

Verdi min avstand

MAX

Verdi maks avstand

Q1

Digital utgang 1

Q2

Digital utgang 2

MIN+MAX

Reset avstand

MAX+Q1 (MIN+Q2)

Reset digital utgang

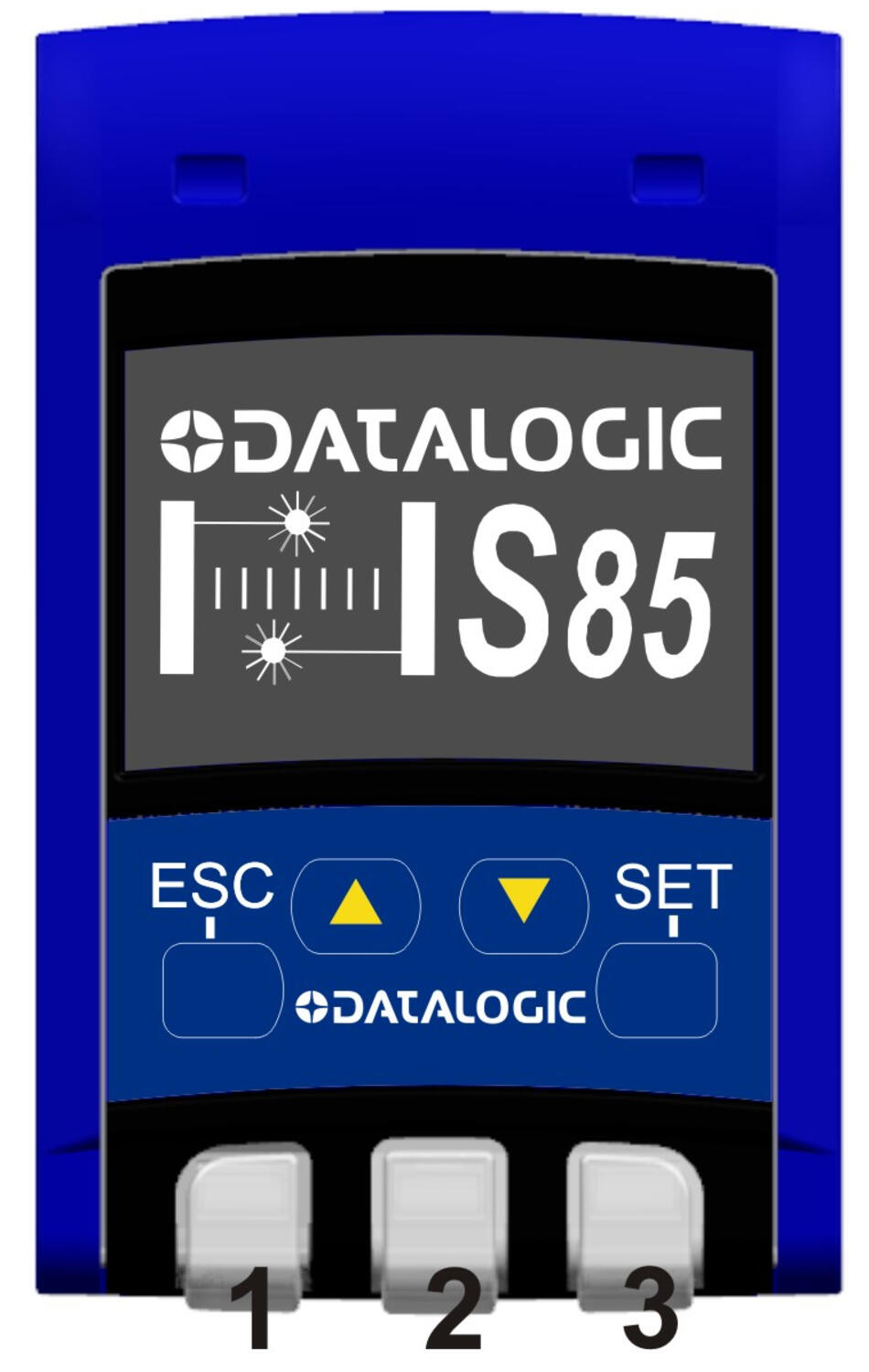

Innstilling Advanced

Sensoren er fra fabrikk stilt inn til å måle mot en hvit overflate med min. avstand 200 mm og maks. 10 000 mm, og med begge digitale utganger til å veksle ved 500 mm.

Disse parameterne kan enkelt endres med trykknappene når laseren er i ønsket avstand fra målet.




Indikering

LED 1

Q1 Gul

LED 2

Q2 Gul

LED 3

Power On Grønn /

Out of range Rød





Meny

Funksjoner

OUT 1

Digital utgang 1: Lys-/mørkkoblet, Funksjon på digital utgang: PNP, NPN Push-pull, Alarm

OUT 2

Digital utgang 2: Lys-/mmørkkoblet, Funksjon på digital utgang: PNP, NPN Push-pull, Alarm

HYSTERESIS

Hysterese nivå: 5 til 1 000 mm

ANALOG OUT

Volt 0-10 V / Strøm 4-20 mA

MULTIFUNCTION IN

LASER OFF; Teach In; RS485 Send Data

AVERAGE

Reaksjonstid: SLOW, MEDIUM, FAST

RS485

Node N°; Enable; Termination; Output mode; Delay (0 til 254 ms)

SCALABLE OUT

Analog utgang: Reset, MIN og MAX avstand

FACTORY RESET

Fabrikkinnstilling

INFO

Software versjon





Les mer
  • Opp til 20m rekkevidde
  • Analog utgang 4-20mA eller 0-10V
  • To digitale utganger
  • Mulighet for RS485

Valgt variant

Flere varianter

Valgt variant

Tekniske data

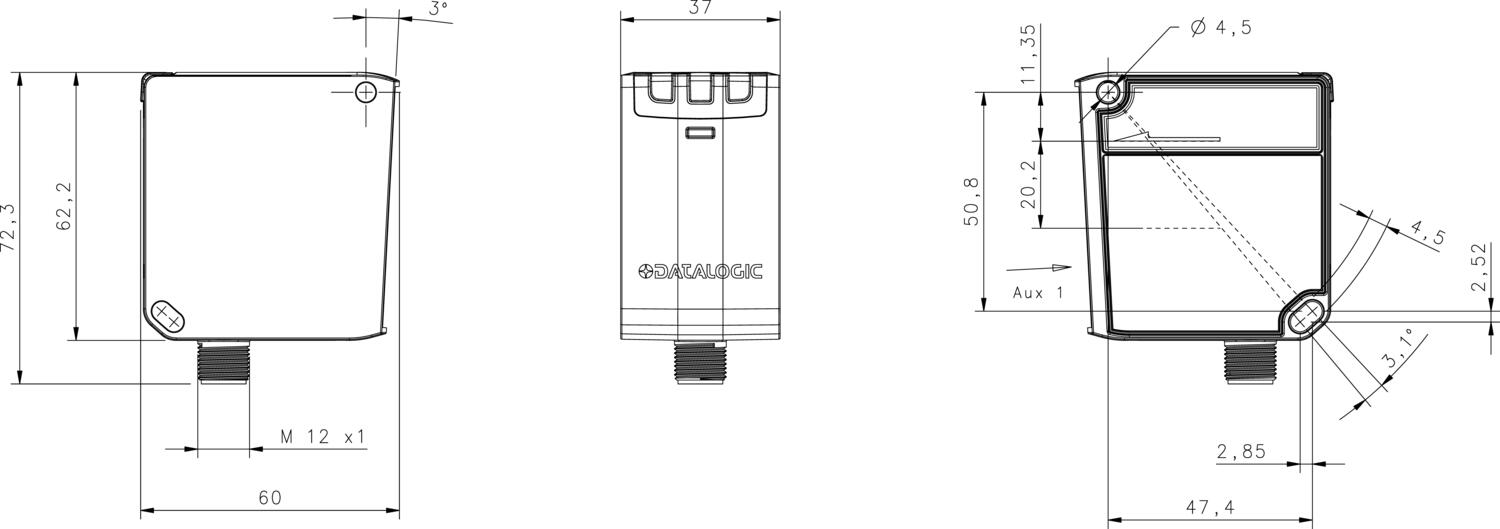

Dimension (mm) 60 x 72 x 37
Distanse maks. 20000
Distanse min. 200
Elektrisk tilkobling M12 8-polt kontakt
Fotocelleteknikk Distansefotocelle laser
Funksjon Mørkkoblet/Lyskoblet
Godkjenninger CE, UL
IP-klasse IP67
LED-indikering Ja
Lystype Rød laser
Materiale hus Sinklegering
Materiale linse PMMA
Matespenning 24 V DC
Oppbevaringstemperatur fra -25 °C
Oppbevaringstemperatur til 70 °C
Reaksjonstid 15
Temperaturområde fra -15 °C
Temperaturområde til 50 °C
Utgang NPN, PNP, Push/Pull
Utgangsstrøm maks. 0,1 A
Vekt 250

Produktbeskrivelse

S85-serien kan måle avstand med høy presisjon og lang rekkevidde uten bruk av reflektor. Giveren har, i tillegg til analog utgang, to digitale utganger som kan programmeres til å gi signal på ønsket avstand.

Med svært fokusert klasse 2 laser og den innovative integrerte softwaren er S85-serien ideell for applikasjoner som krever svært nøyaktiv avstandsmåling.
Giveren har 7mm nøyaktighet opp til 20m, med 1mm oppløsning og 1mm repeterbarhet.







Tilkobling



Basic

S85_connection_basic.eps

Pinne

Kabelfarge

S85-MH-5-Y03-OOV

S85-MH-5-Y03-OOI

1

Brun

24 V ±20 %

24 V ±20 %

2

Hvit

Q2

Q2

3

Blå

0 V

0 V

4

Sort

Q1

Q1

5

Grå

Analogutgang 0-10 V

Analogutgang 4-20 mA





Advanced

S85_connection_advanced.eps

Pinne

Kabelfarge

S85-MH-5-Y13-OOIVY

S85-MH-5-Y13-OOY

1

Hvit

RS485 -

RS485 -

2

Brun

24 V ±20 %

24 V ±20 %

3

Grønn

Analog utgang (0-10 V/4-20 mA)

Ikke i bruk

4

Gul

Q1

Q1

5

Grå

Q2

Q2

6

Rosa

RS485 +

RS485 +

7

Blå

0V

0V

8

Rød

Inngang multifunksjon

Inngang multifunksjon









Innstilling Basic

Sensoren er fra fabrikk stilt inn til å måle mot en hvit overflate med min. avstand 200 mm og maks. 10 000 mm, og med begge digitale utganger til å veksle ved 500 mm.

Disse parameterne kan enkelt endres med trykknappene når laseren er i ønsket avstand fra målet.




Indikering

LED 1

Q1 Gul

LED 2

Q2 Gul

LED 3

Power On Grønn /

Out of range Rød



Trykknapper

Innstilling

MIN

Verdi min avstand

MAX

Verdi maks avstand

Q1

Digital utgang 1

Q2

Digital utgang 2

MIN+MAX

Reset avstand

MAX+Q1 (MIN+Q2)

Reset digital utgang







Innstilling Advanced

Sensoren er fra fabrikk stilt inn til å måle mot en hvit overflate med min. avstand 200 mm og maks. 10 000 mm, og med begge digitale utganger til å veksle ved 500 mm.

Disse parameterne kan enkelt endres med trykknappene når laseren er i ønsket avstand fra målet.




Indikering

LED 1

Q1 Gul

LED 2

Q2 Gul

LED 3

Power On Grønn /

Out of range Rød





Meny

Funksjoner

OUT 1

Digital utgang 1: Lys-/mørkkoblet, Funksjon på digital utgang: PNP, NPN Push-pull, Alarm

OUT 2

Digital utgang 2: Lys-/mmørkkoblet, Funksjon på digital utgang: PNP, NPN Push-pull, Alarm

HYSTERESIS

Hysterese nivå: 5 til 1 000 mm

ANALOG OUT

Volt 0-10 V / Strøm 4-20 mA

MULTIFUNCTION IN

LASER OFF; Teach In; RS485 Send Data

AVERAGE

Reaksjonstid: SLOW, MEDIUM, FAST

RS485

Node N°; Enable; Termination; Output mode; Delay (0 til 254 ms)

SCALABLE OUT

Analog utgang: Reset, MIN og MAX avstand

FACTORY RESET

Fabrikkinnstilling

INFO

Software versjon
