Tapflo CTI / CTH sentrifugalpumpe
Sentrifugalpumper i CT-serien er åpne, eller semi-åpne, ett-trinns sentrifugalpumper. De er produsert med høy finishgrad og av mekanisk slitesterkt materiale, rustfritt stål AISI 316L. Pumpeserien oppfyller kravene til dagens industri på de fleste områder. Dette til tross, er CT-serien på et tiltalende prisnivå.
|
|
|

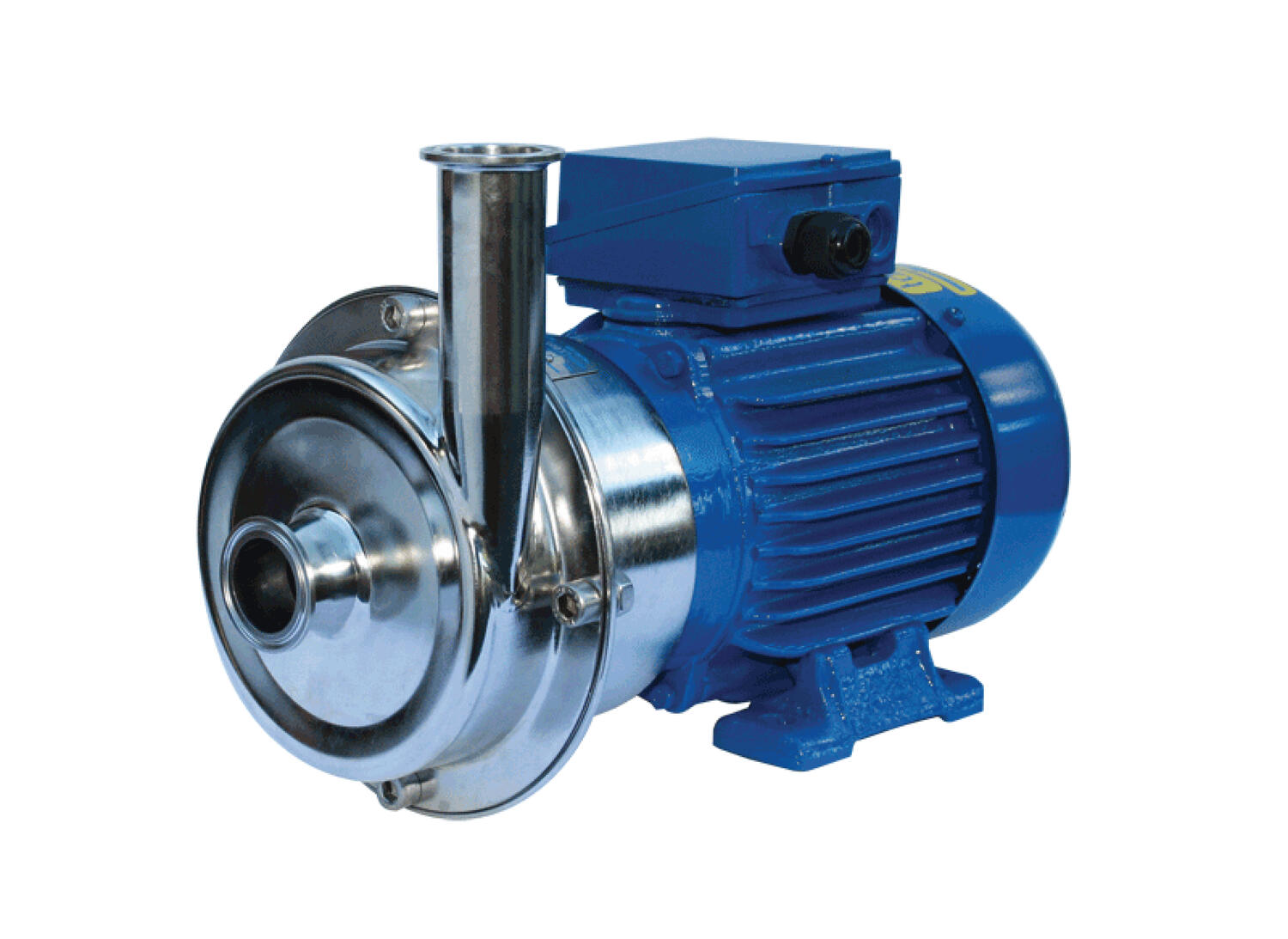

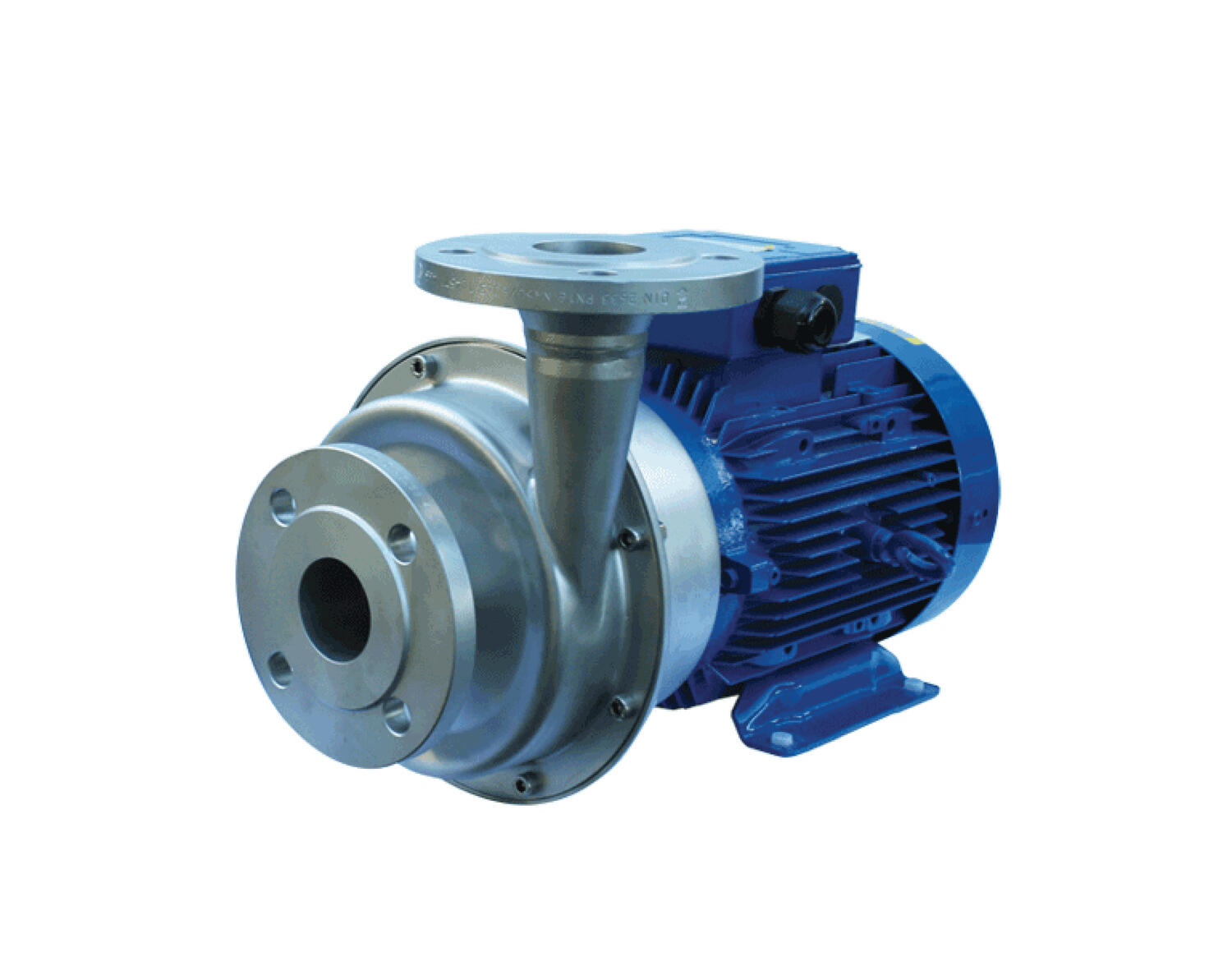

CTH (hygienisk) | CTH (med hygienisk kappe) | CTI (industri) |
Tekniske data
Materialer, data og begrensninger | |
Hus CTI (industriell) | Syrefast stål AISI 316L glasspolert |
Hus CTH (hygienisk) | Syrefast stål AISI 316L elektropolert Ra <0,8 |
Impeller CTI (industriell) | Syrefast stål AISI 316L glasspolert, åpen (standard) eller halvåpen type (valg) |
Impeller CTH (hygienisk) | Syrefast stål AISI 316L elektropolert Ra <0,8 åpen (standard) eller halvåpen type (valg) |
Mekanisk tetning CTI (industriell) | Single ceramic/graphite (standard), SiC/SiC eller SiC/graphite, kan velges med oljesmurt eller oljespylt |
Mekanisk tetning CTH (hygienisk) | Single ceramic/graphite (standard), SiC/SiC eller SiC/graphite, kan velges oljespylt |
O-ringer CTI (industriell) | EPDM (standard), FKM, FEP/silicone eller NBR |
O-ringer CTH (hygienisk) | EPDM FDA-godkjent (standard), eller FEP/silicone FDA-godkjent |
Motor | IP55, IEC ramme B3/B14 (B3 på lang koblet versjon). Tilgjengelig som ATEX kat 2 eller 3, Eex e eller Eex d motor |
Maks trykk | 10 bar (PN10) |
Temperatur | maks 90°C, max 180°C for lang koblet versjon |
Viskositet | maks ~200 cSt |
Partikler | maks diameter 6 mm (med standard åpen impeller), større om det er myke partikler |

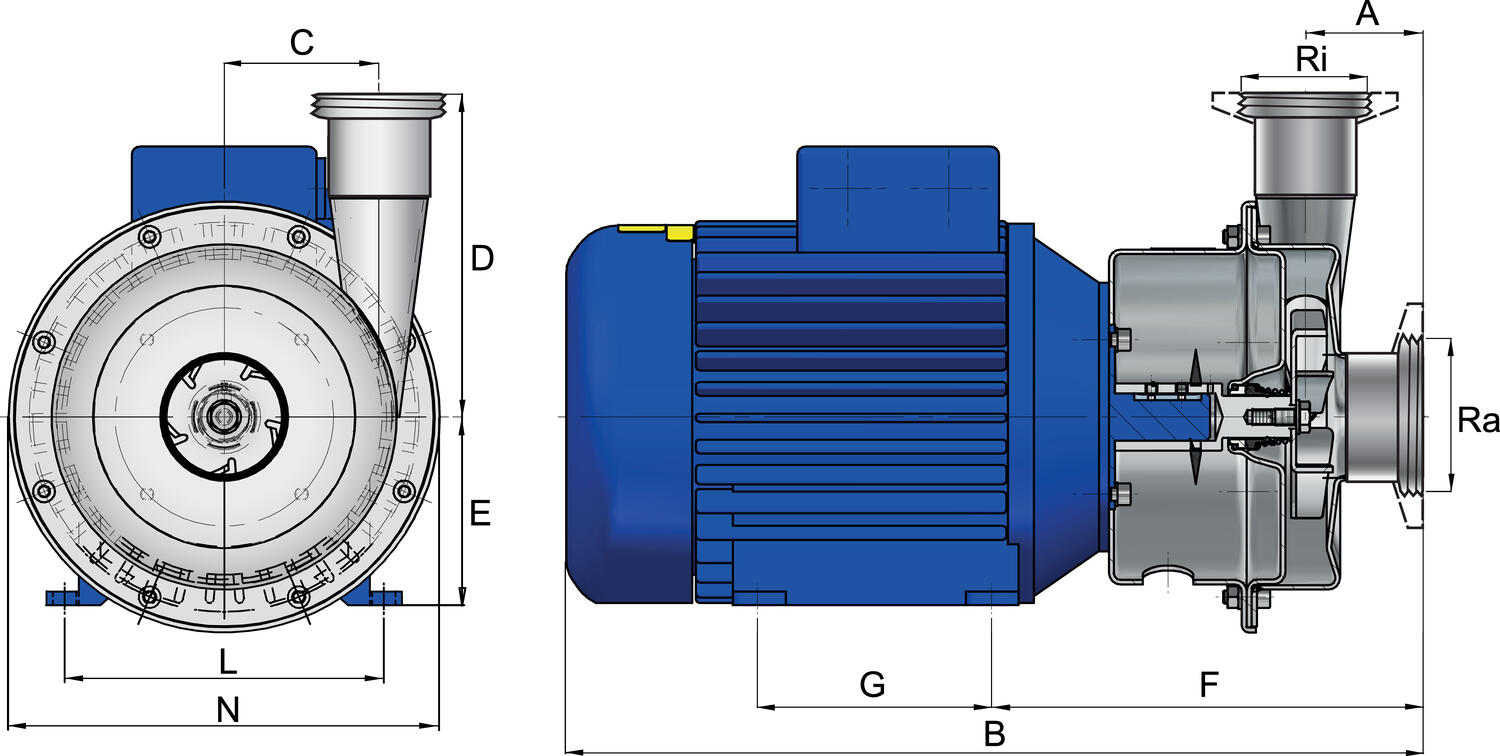

Tekniske mål
| ||||||||||||
Modell | Motor ytelse (kW) | IEC motor størrelse | A | B** | C | D | E | F | G | L | N |
|
CTI/CTH AA-03 | 0,37 | 71 | 60 | 358 | 36 | 100 | 71 | 193 | 90 | 112 | 145 |
|
CTI/CTH AA-05 | 0,55 | 71 | 60 | 358 | 36 | 100 | 71 | 193 | 90 | 112 | 145 |
|
CTI/CTH BB-07 | 0,75 | 80 | 63 | 395 | 50 | 110 | 80 | 205 | 100 | 125 | 170 |
|
CTI/CTH CC-15 | 1,5 | 90 | 64 | 451 | 68 | 160 | 90 | 226 | 125 | 140 | 205 |
|
CTI/CTH CC-22 | 2,2 | 90 | 64 | 451 | 68 | 160 | 90 | 226 | 125 | 140 | 205 |
|
CTI/CTH CE-22 | 2,2 | 90 | 64 | 451 | 68 | 160 | 90 | 226 | 125 | 140 | 205 |
|
CTI/CTH DD-40 | 4,0 | 112 | 70 | 510 | 92 | 192 | 112 | 257 | 140 | 190 | 256 |
|
CTI/CTH DF-40 | 4,0 | 112 | 70 | 510 | 92 | 192 | 112 | 257 | 140 | 190 | 256 |
|
CTI/CTH DF-60*** | 6,0 | 112 | 70 | 521 | 92 | 192 | 112 | 262 | 140 | 190 | 256 |
|
CTI/CTH DG-60*** | 6,0 | 112 | 70 | 521 | 92 | 192 | 112 | 262 | 140 | 190 | 256 |
|
CTI/CTH EF-55 | 5,5 | 132 | 70 | 587 | 92 | 192 | 132 | 304 | 140 | 216 | 256 |
|
CTI/CTH EG-55 | 5,5 | 132 | 70 | 587 | 92 | 192 | 132 | 304 | 140 | 216 | 256 |
|
CTI/CTH EF-75 | 7,5 | 132 | 70 | 587 | 92 | 192 | 132 | 304 | 140 | 216 | 256 |
|
CTI/CTH EG-75 | 7,5 | 132 | 70 | 587 | 92 | 192 | 132 | 304 | 140 | 216 | 256 |
|
CTI/CTH AA-024 | 0,25 | 71 | 60 | 358 | 36 | 100 | 71 | 193 | 90 | 112 | 145 |
|
CTI/CTH BB-054 | 0,55 | 80 | 63 | 395 | 50 | 110 | 80 | 205 | 100 | 125 | 170 |
|
CTI/CTH CC-114 | 1,1 | 90 | 64 | 451 | 68 | 160 | 90 | 226 | 125 | 140 | 205 |
|
CTI/CTH CE-114 | 1,1 | 90 | 64 | 451 | 68 | 160 | 90 | 226 | 125 | 140 | 205 |
|
CTI/CTH DD-224 | 2,2 | 100 | 70 | 478 | 92 | 192 | 100 | 250 | 140 | 160 | 256 |
|
CTI/CTH DF-224 | 2,2 | 100 | 70 | 478 | 92 | 192 | 100 | 250 | 140 | 160 | 256 |
|
CTI/CTH DG-224 | 2,2 | 100 | 70 | 478 | 92 | 192 | 100 | 250 | 140 | 160 | 256 |
|
** = Dette målet kan variere avhengig av motorfabrikat | ||||||||||||
*** = Spesialmotor med økt ytelse. Ikke tilgjengelig i EX-sikker (ATEX) versjon | ||||||||||||
Kapasitet og ytelse
|
|
|
|
Modell | Med 2900 rpm motor | Med 1450 rpm motor |
|
CTI/CTH AA-03 | 7 m3/ h - 10m |
|
|
CTI/CTH AA-05 | 12 m3/ h - 10 m |
|
|
CTI/CTH BB-07 | 17 m3/ h - 11 m |
|
|
CTI/CTH CC-15 | 19 m3/ h - 22 m |
|
|
CTI/CTH CC-22 | 34 m3/ h - 22 m |
|
|
CTI/CTH CE-22 | 20 m3/ h - 31 m |
|
|
CTI/CTH DD-40 | 50 m3/ h - 22 m |
|
|
CTI/CTH DF-40 | 28 m3/ h - 35 m |
|
|
CTI/CTH DF-60*** | 42 m3/ h - 35 m |
|
|
CTI/CTH DG-60*** | 30 m3/ h - 47 m |
|
|
CTI/CTH EF-55 | 42 m3/ h - 35 m |
|
|
CTI/CTH EG-55 | 30 m3/ h - 47 m |
|
|
CTI/CTH EF-75 | 60 m3/ h - 35 m |
|
|
CTI/CTH EG-75 | 35 m3/ h - 47 m |
|
|
CTI/CTH AA-024 |
| 7 m3/ h - 2,7 m |
|
CTI/CTH BB-054 |
| 9 m3/ h - 2,8 m |
|
CTI/CTH CC-114 |
| 18 m3/ h - 5,5 m |
|
CTI/CTH CE-114 |
| 22 m3/ h - 7,7 m |
|
CTI/CTH DD-224 |
| 25 m3/ h - 5,5 m |
|
CTI/CTH DF-224 |
| 34 m3/ h - 8,7 m |
|
CTI/CTH DG-224 |
| 42 m3/ h - 12 m |
|
Bestillingsinformasjon
For bestilling kontakt OEM Automatic AS |
- Flow 115 - 1000 l/m
- Maks. 10 bar
- Syrefast AISI 316L
Valgt variant
Tekniske data
Inngående artikler |
|
|---|---|
| Flow maks. | 117 l/min |
| Maks. mottrykk | 10 mvs |
*Invisible Heading* |
|
|---|---|
| Trykk maks. | 1 bar |
