ASCO
Proporsjonalventil Trykk
Sentronic LP
Sentronic LP er en liten og effektiv ventil for proporsjonal regulering av trykk.
Den bruker en teknikk der man har to stk små pilotventiler integrert i ventilen som jobber med hverandre for regulere utløpstrykket ved hjelp av et signal på 0-10V eller 4-20mA.
Dette gjør at ventilen har veldig lavt effektforbruk (4W) og høy nøyaktighet på reguleringen.
Ved strømbrudd er Sentronic LP bygget sånn at pilotventilene "låses" og ventilen holder posisjonen sin uten å skape trykkfall.

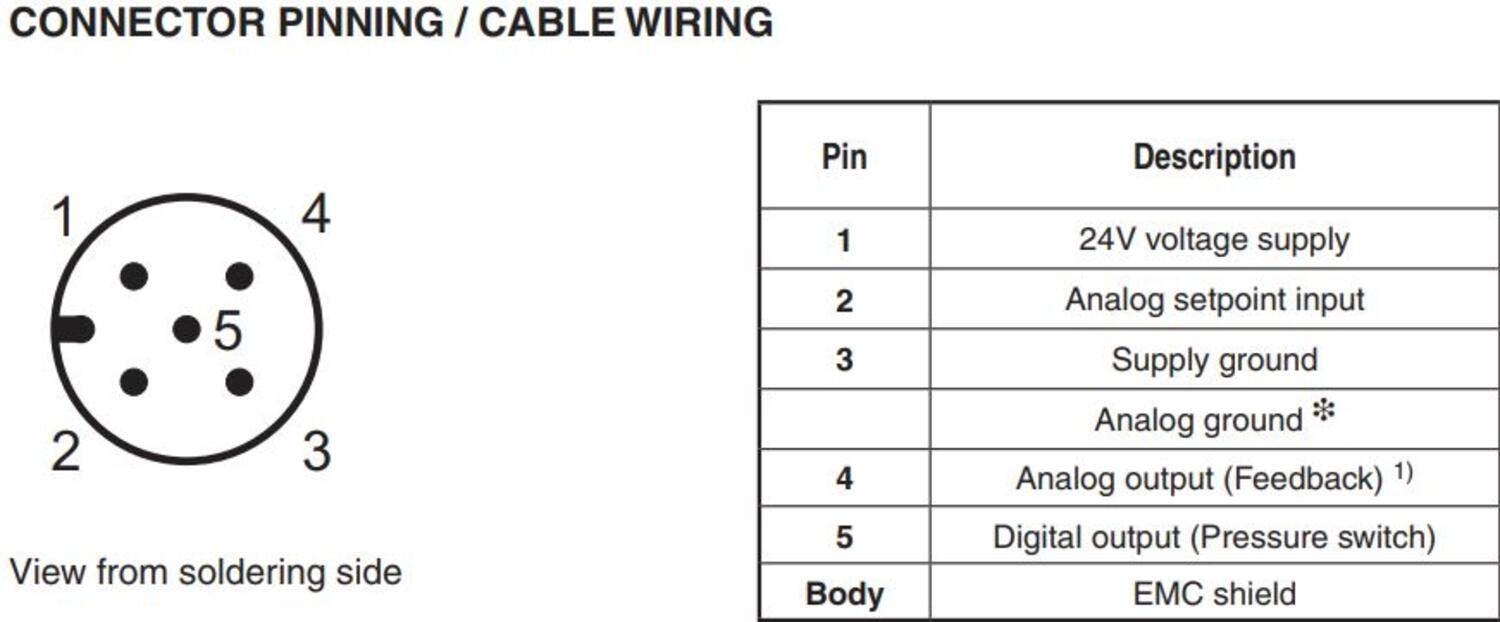

Intelligent digital kommunikasjon som er lett å bruke via en M12-kabeltilkobling på toppen av enheten.
Man kan også velge en utgave med display som gjør at man kan se informasjon direkte på ventilen og også justere setpunktet via to knapper
- G1/4" (opp till 470 l/min)
- G3/8" (opp till 1 300 l/min)
- G1/2" (opp till 5 200 l/min)
- Trykkområde 0-3 Bar, 0-6 Bar eller 0-10 Bar
- Styresignal 0-10V, 4-20mA eller 0-20mA

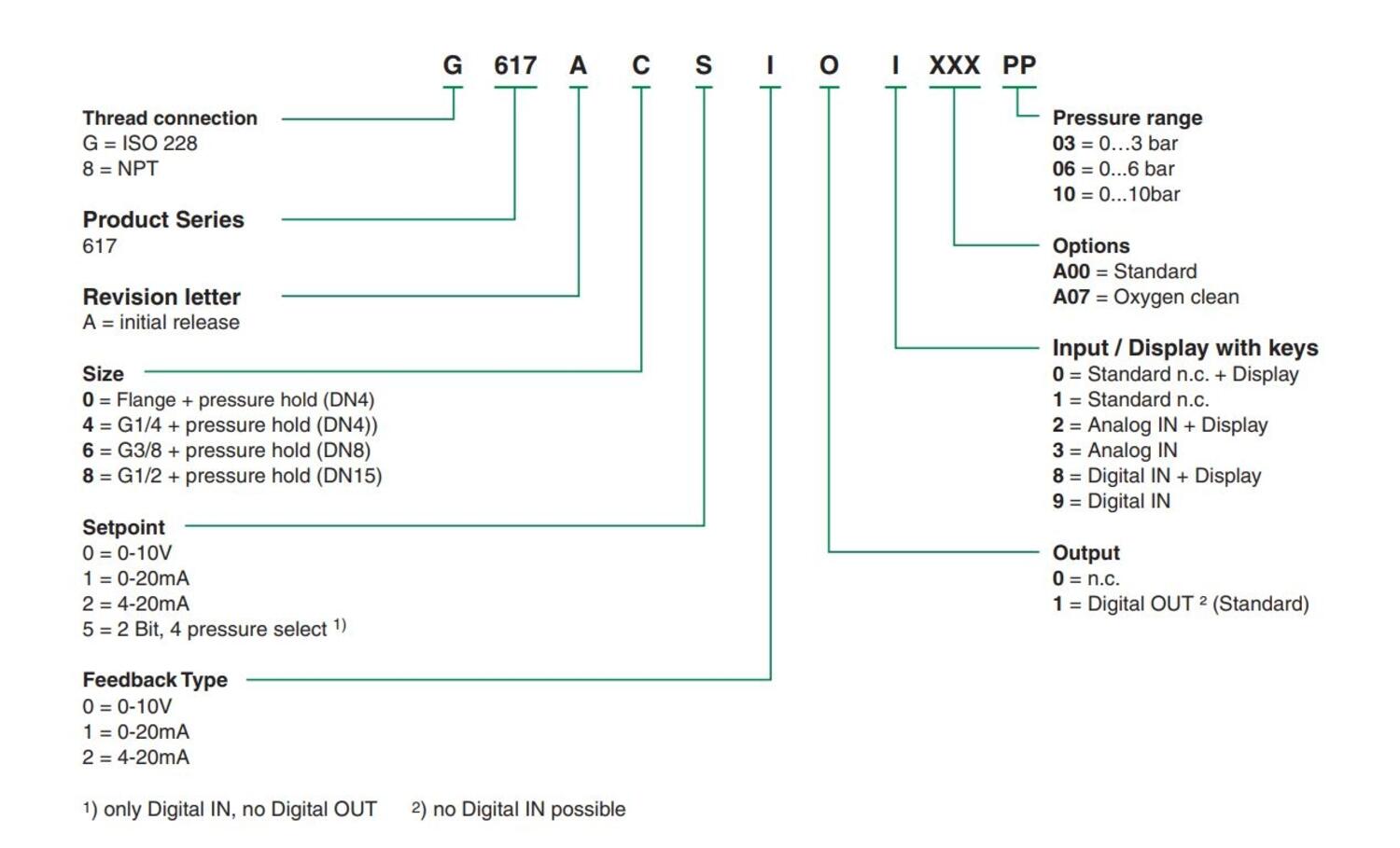

Spesialutførelse
- NPT-gjenger
- Tilkobling for basplatemontering
- 0-20mA signal
- Vasket for oksygenbruk
- Analogt eller digitalt Inn-signal
- For trykkregulering av luft og nøytrale gasser
- Reguleringsområde fra 0-3 Bar til 0-10 Bar
- Flow opp til 5 200 l/min
- Med eller uten display
- Programmerbar
Valgt variant

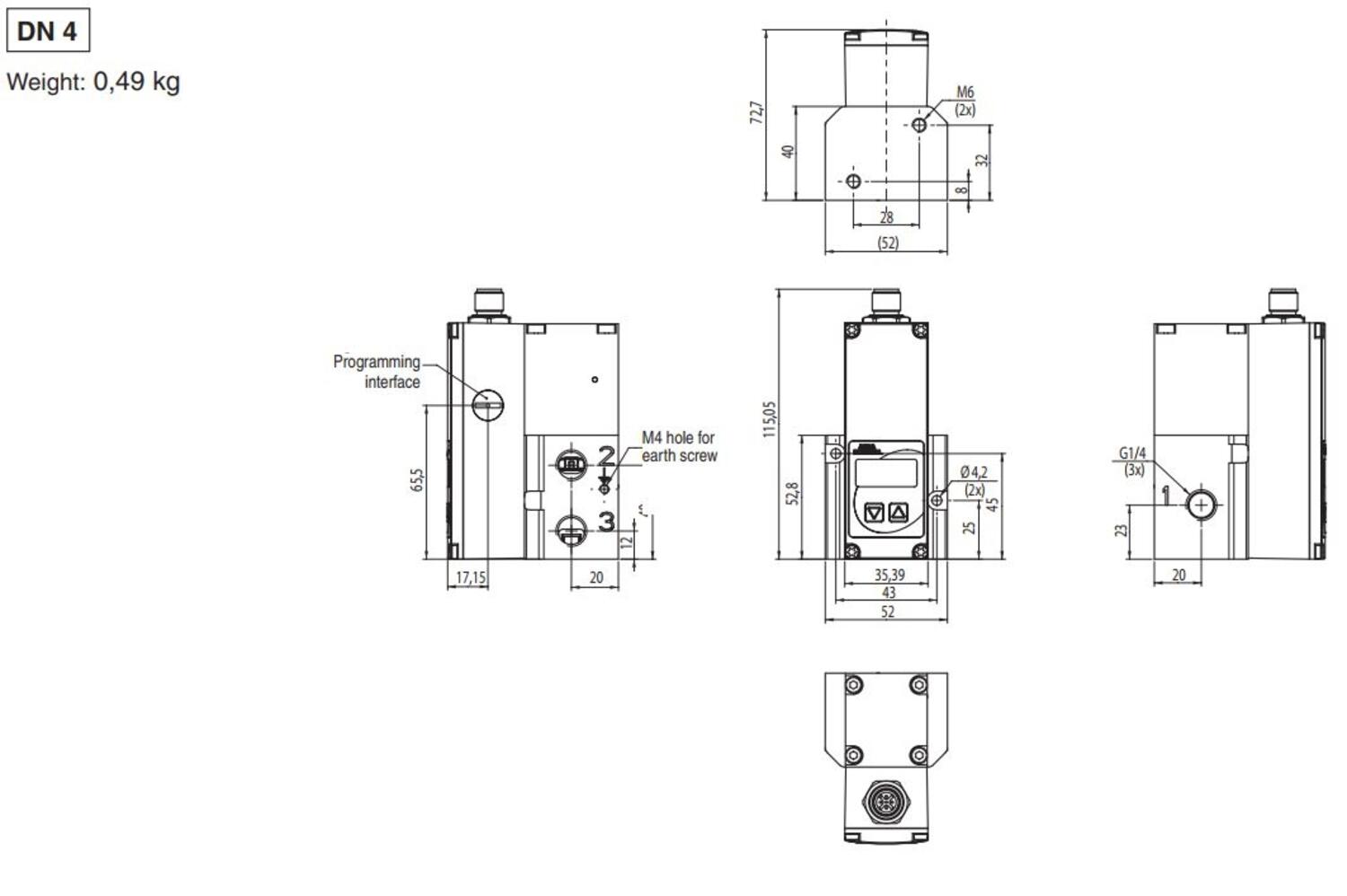

Tekniske data
| Display | Nei |
|---|---|
| Effektforbruk | 3,8 W |
| Flow maks. | 470 l/min |
| Flowfaktor/Flowkoeffisient | 0,43 |
| Gjennomløp | 4 mm |
| Godkjenninger | REACH, RoHS |
| IP-klasse | IP65 |
| Maks. belastning | 160 mA |
| Materiale hus | Aluminium |
| Materiale interne deler | POM |
| Materiale tetninger | NBR |
| Mediatemperatur fra | 0 °C |
|---|---|
| Mediatemperatur til | 60 °C |
| Spenning DC | 24 V |
| Temperaturområde fra | 0 °C |
| Temperaturområde til | 60 °C |
| Tilkobling | G1/4 |
| Trykk maks. | 4 bar |
| Trykkområde maks. | 3 bar |
| Trykkområde min. | 0 bar |
| Vekt | 0,49 kg |
Produktbeskrivelse
Sentronic LP er en liten og effektiv ventil for proporsjonal regulering av trykk.
Den bruker en teknikk der man har to stk små pilotventiler integrert i ventilen som jobber med hverandre for regulere utløpstrykket ved hjelp av et signal på 0-10V eller 4-20mA.
Dette gjør at ventilen har veldig lavt effektforbruk (4W) og høy nøyaktighet på reguleringen.
Ved strømbrudd er Sentronic LP bygget sånn at pilotventilene "låses" og ventilen holder posisjonen sin uten å skape trykkfall.
Intelligent digital kommunikasjon som er lett å bruke via en M12-kabeltilkobling på toppen av enheten.
Man kan også velge en utgave med display som gjør at man kan se informasjon direkte på ventilen og også justere setpunktet via to knapper
- G1/4" (opp till 470 l/min)
- G3/8" (opp till 1 300 l/min)
- G1/2" (opp till 5 200 l/min)
- Trykkområde 0-3 Bar, 0-6 Bar eller 0-10 Bar
- Styresignal 0-10V, 4-20mA eller 0-20mA
Spesialutførelse
- NPT-gjenger
- Tilkobling for basplatemontering
- 0-20mA signal
- Vasket for oksygenbruk
- Analogt eller digitalt Inn-signal
