ASCO

Pneumatikventil, 5/2- eller 5/3-funksjon, M5

Serie 519

Kompakt ventil som egner seg for styring av mindre sylindere opp til 25-40mm i diameter.

Alle ventilene kan monteres frittstående eller på basplate.

Ventilen leveres med spole og kabelkontakt type DIN C for kabeldiameter 4-6mm.

Les mer
  • Flow opp til 175 Nl/min
  • 1,5-8 bar
  • Ventilbredde 15mm
  • Fristående eller for basplate

Valgt variant

Flere varianter

Valgt variant

Tekniske data

Differansetrykk maks. 8
Differansetrykk min. 1,5
Effektforbruk 1,6
Flow maks. 175
Flowfaktor/Flowkoeffisient 2,5

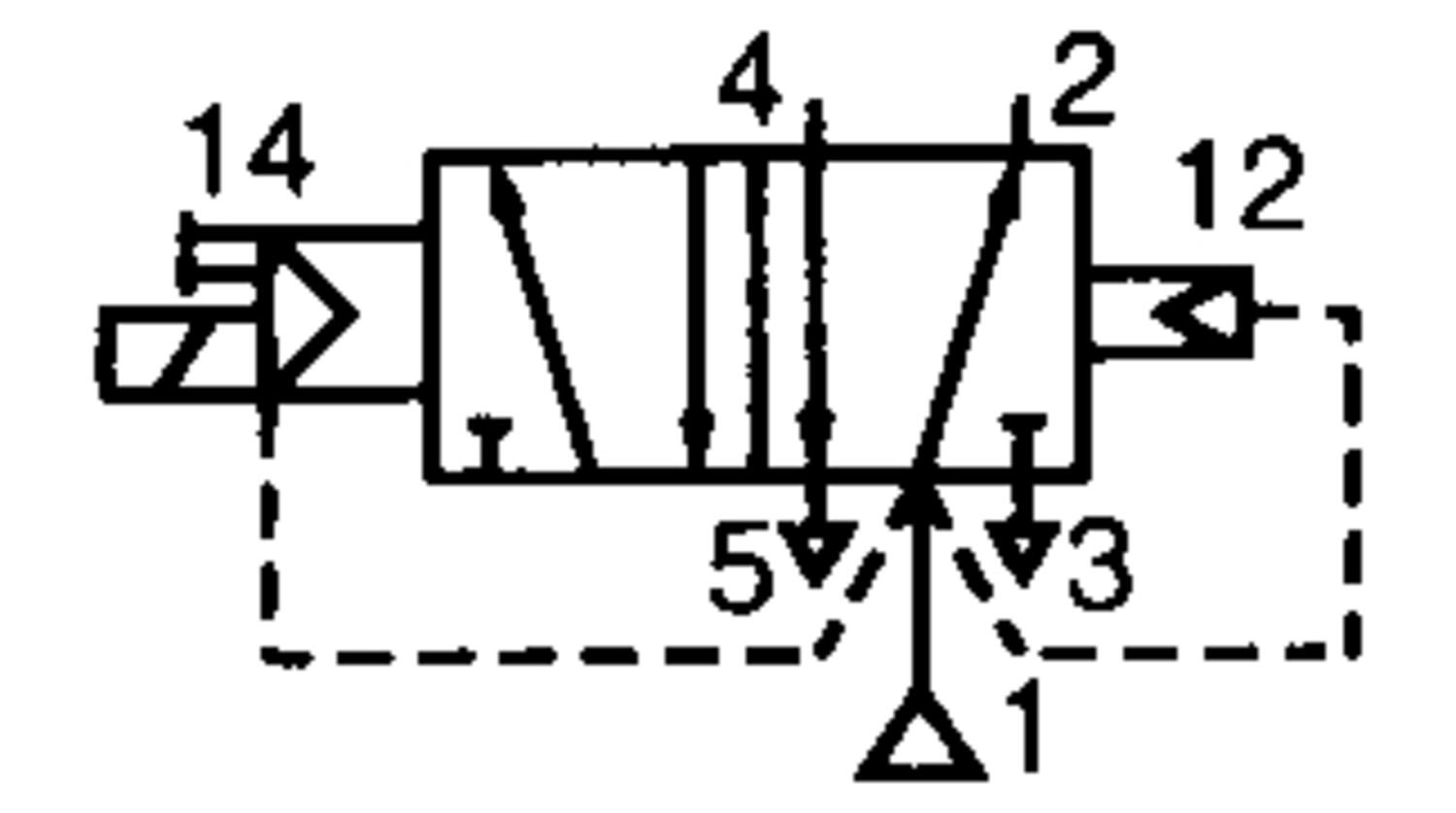

Funksjon 1 5/2
Funksjon 2 Differansetrykkretur
Gjennomløp 2,5
IP-klasse IP65
Manuell overstyring Nei
Materiale hus Anodisert aluminium
Materiale interne deler Messing, Polyamid
Materiale kortslutningsring Kobber
Materiale spole Termoplast
Materiale stempel Rustfritt stål
Materiale tetninger NBR
Materiale ventilhus Anodisert aluminium
Medie Trykkluft og nøytrale gasser
Montering Ingen
Responstid fraslag 20
Responstid tilslag 30
Spenning AC 24
Temperaturområde fra 5 °C
Temperaturområde til 50 °C
Tilkobling M5
Trykk maks. 8
Type ventil Elektrisk styrt
Vekt 0,085

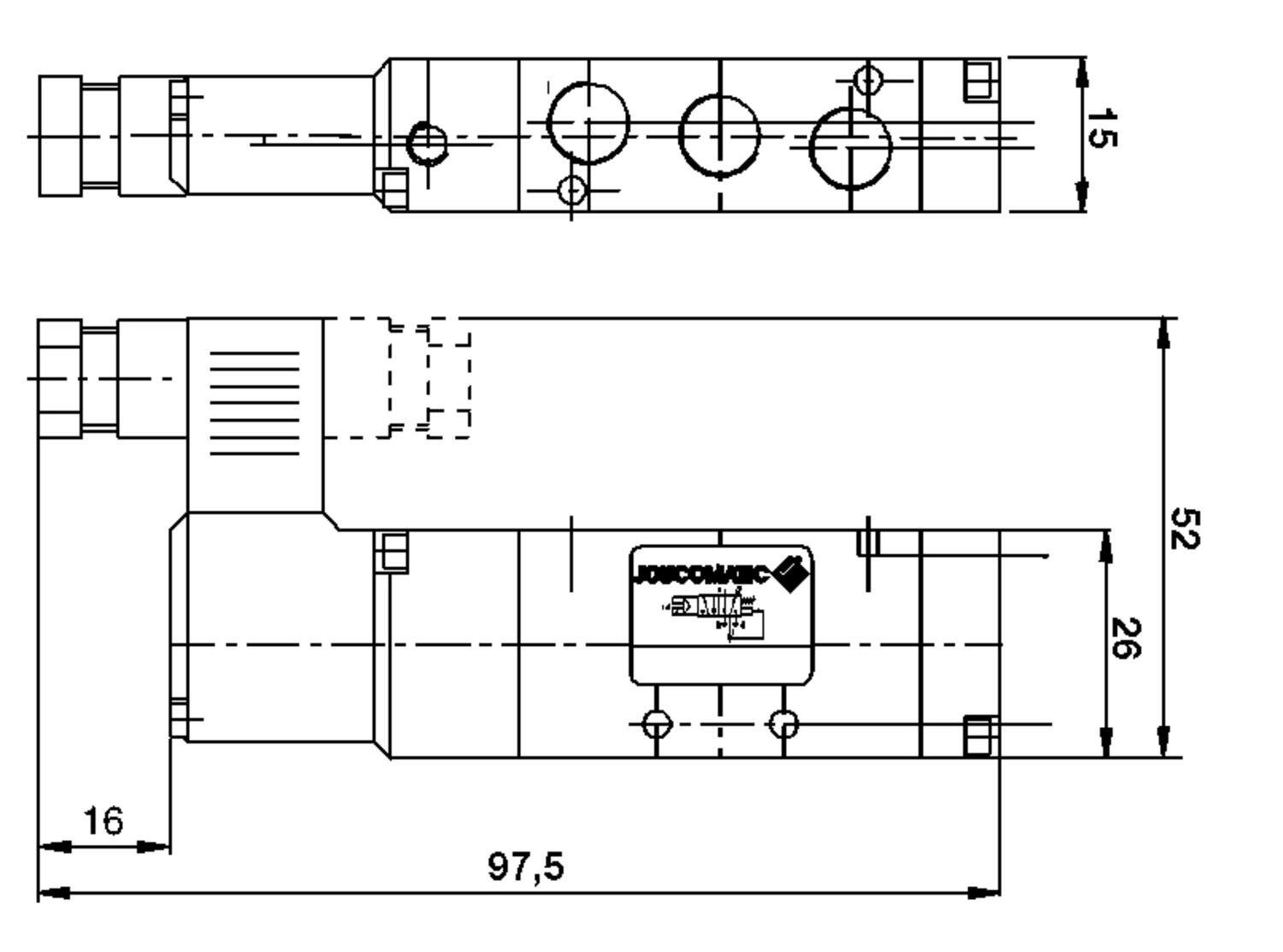

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse

Kompakt ventil som egner seg for styring av mindre sylindere opp til 25-40mm i diameter.

Alle ventilene kan monteres frittstående eller på basplate.

Ventilen leveres med spole og kabelkontakt type DIN C for kabeldiameter 4-6mm.

Tilbehør

Artikler Effektforbruk Flowfaktor/Flowkoeffisient Funksjon 1 Funksjon 2 IP-klasse Manuell overstyring Materiale hus Materiale interne deler Materiale kortslutningsring Materiale spole Materiale stempel Materiale tetninger Medie Montering Responstid fraslag Responstid tilslag Spenning AC Spenning DC Trykk maks. Type ventil Vekt Pris
1,6
2,5
5/2
Differansetrykkretur
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
24
8
Elektrisk styrt
0,085
1,6
2,5
5/2
Differansetrykkretur
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
230
8
Elektrisk styrt
0,085
1,6
2,5
5/2
Differansetrykkretur
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
24
8
Elektrisk styrt
0,085
1,6
2,5
5/2
Elstyrt
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
24
24
8
Elektrisk styrt
0,085
1,6
2,5
5/2
Elstyrt
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
230
8
Elektrisk styrt
0,085
1,6
2,5
5/2
Elstyrt
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
24
8
Elektrisk styrt
0,085
1,6
2,5
5/3
Elstyrt, Stengt midtposisjon
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
24
8
Elektrisk styrt
0,085
1,6
2,5
5/3
Elstyrt, Stengt midtposisjon
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
230
8
Elektrisk styrt
0,085
1,6
2,5
5/3
Elstyrt, Stengt midtposisjon
IP65
Nei
Anodisert aluminium
Messing, Polyamid
Kobber
Termoplast
Rustfritt stål
NBR
Trykkluft og nøytrale gasser
Ingen
20
30
24
8
Elektrisk styrt
0,085
5/3
Elstyrt, Trykksatt midtposisjon
230
