FLEXA
PL5
Kabelkjede

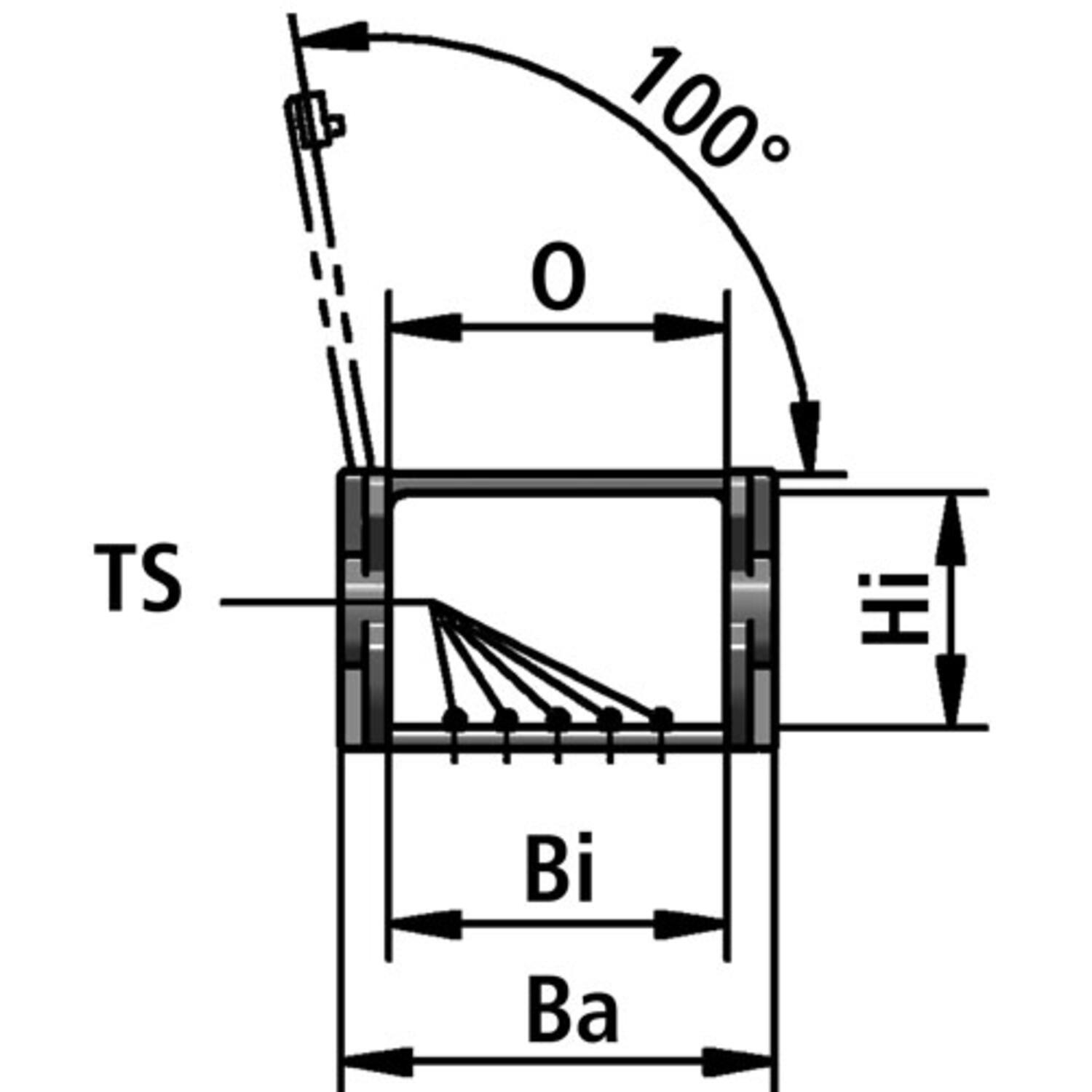

PL5 er en kabelkjede utført i Plast(PA6 GFK), kjeden er hengslet og kan lastes over hele den indre bredden. Kjeden åpnes manuelt i topp ved å åpne de tverrliggende stagene, dette gjør at kjedens innmat er tilgjengelig over hele installasjonens lengde og medfører enkelt vedlikehold. Kjeden leveres i lengder på 1m og kan skjøttes til en total lengde på 75m ved frittstående bruk og hele 120m ved bruk i kanal, den fritt bærende lengden er 3,1m. Kjedens lastekapasitet er 8,0kg/m med en toleranse på 4300N, egnet applikasjonsfart for kjeden er max 10km/ og har en akselerasjon begrensning på 10m/s.
Bruksområder:
- Automasjon
- Maskiner
- Fabrikk
- Dører
- Heiser
- Fritthengendelengde, maks = 3,1m
- Lengde, maks = 75m
- Lengde i kanal, maks = 120m
- Bredde fra/til = 63/191mm
- Styrke = 4300N
Valgt variant
Tekniske data
| Akselrasjon max | 10 |
|---|---|
| Antall ledd pr.meter | 18 |
| Beskrivelse | Kabelkjede |
| Bredde | 63 |
| Bøye lengde | 240 |
| Bøyeradius | 60 |
| Farge | Svart |
| Forpakningsstørrelse | 1 |
| Godkjenninger | REACH, RoHS |
| Hastighet maks. | 10 |
| Høyde | 40 |
| Innvendig bredde | 49 |
| Innvendig høyde | 34 |
| Last max | 7,5 |
|---|---|
| Maks. antall separatorer | 5 |
| Materiale | PA6 |
| Reisevei (max) | 75 |
| Reisevei i kanal (max) | 120 |
| Selvbærende lengde | 2300 |
| Strekkstyrke | 4300 |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 135 °C |
| Tykkelse separator | 2 |
| Type | PL5 |
| Vekt | 0,95 |
Nedlastbare filer
Produktbeskrivelse
PL5 er en kabelkjede utført i Plast(PA6 GFK), kjeden er hengslet og kan lastes over hele den indre bredden. Kjeden åpnes manuelt i topp ved å åpne de tverrliggende stagene, dette gjør at kjedens innmat er tilgjengelig over hele installasjonens lengde og medfører enkelt vedlikehold. Kjeden leveres i lengder på 1m og kan skjøttes til en total lengde på 75m ved frittstående bruk og hele 120m ved bruk i kanal, den fritt bærende lengden er 3,1m. Kjedens lastekapasitet er 8,0kg/m med en toleranse på 4300N, egnet applikasjonsfart for kjeden er max 10km/ og har en akselerasjon begrensning på 10m/s.
Bruksområder:
- Automasjon
- Maskiner
- Fabrikk
- Dører
- Heiser
