HARTING
HAN 3-4A KIT
3 og 4 poler

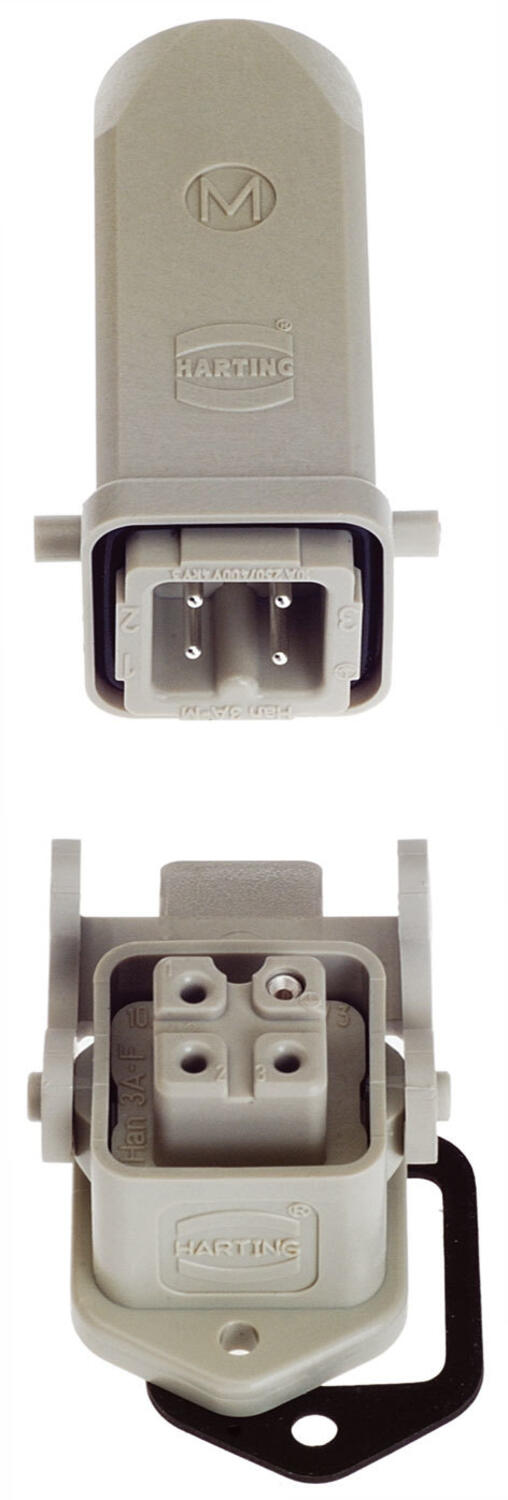

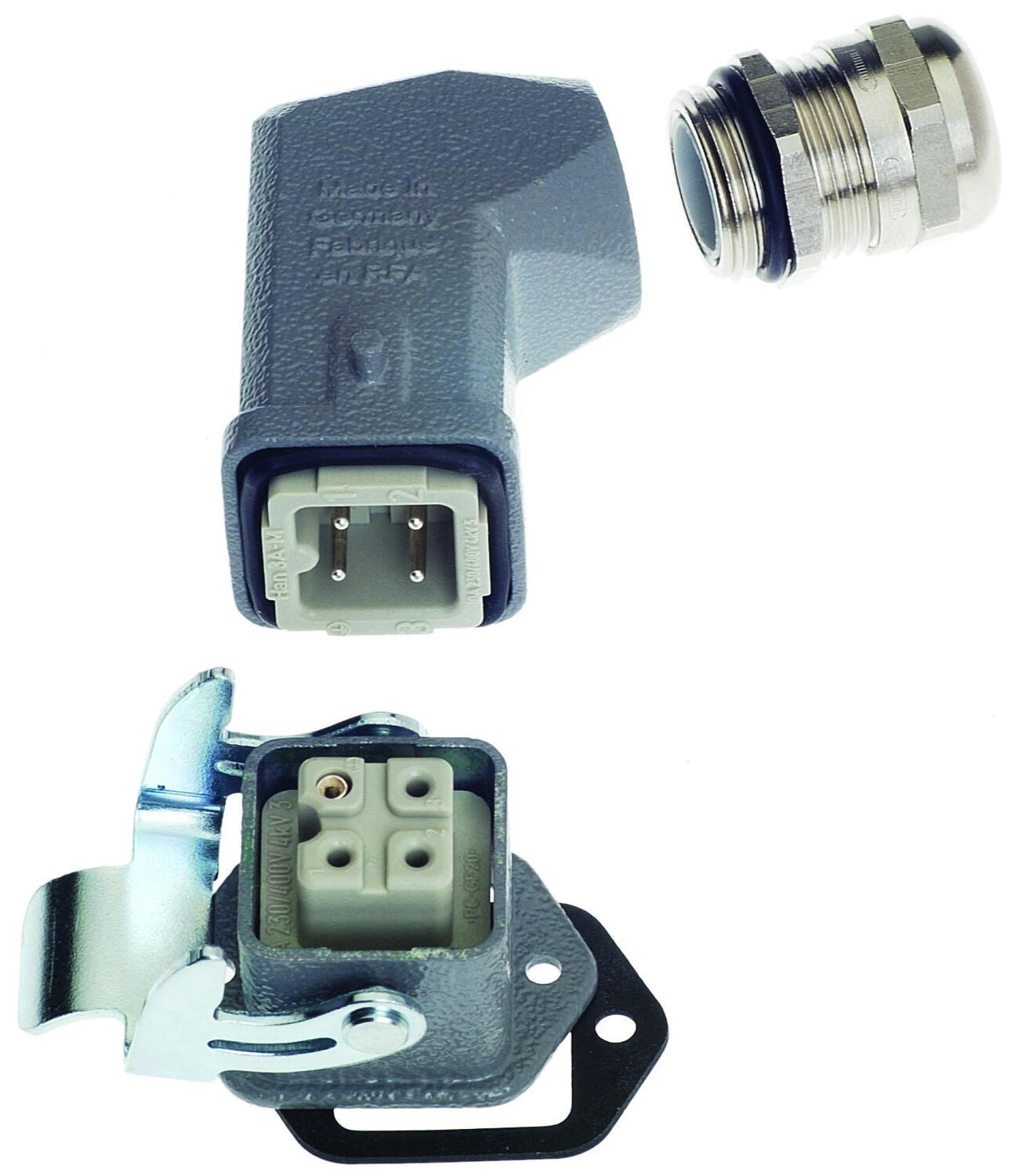

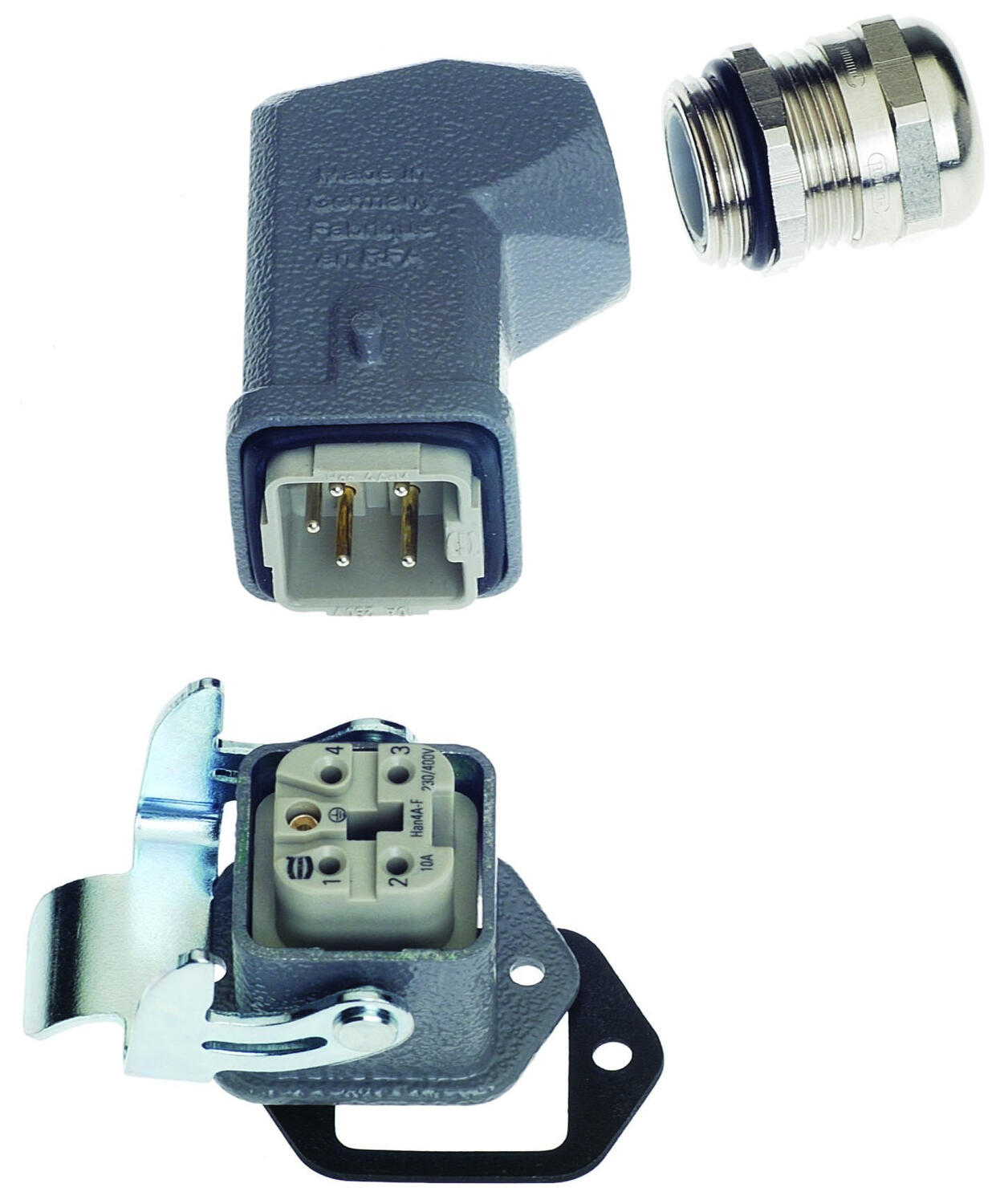

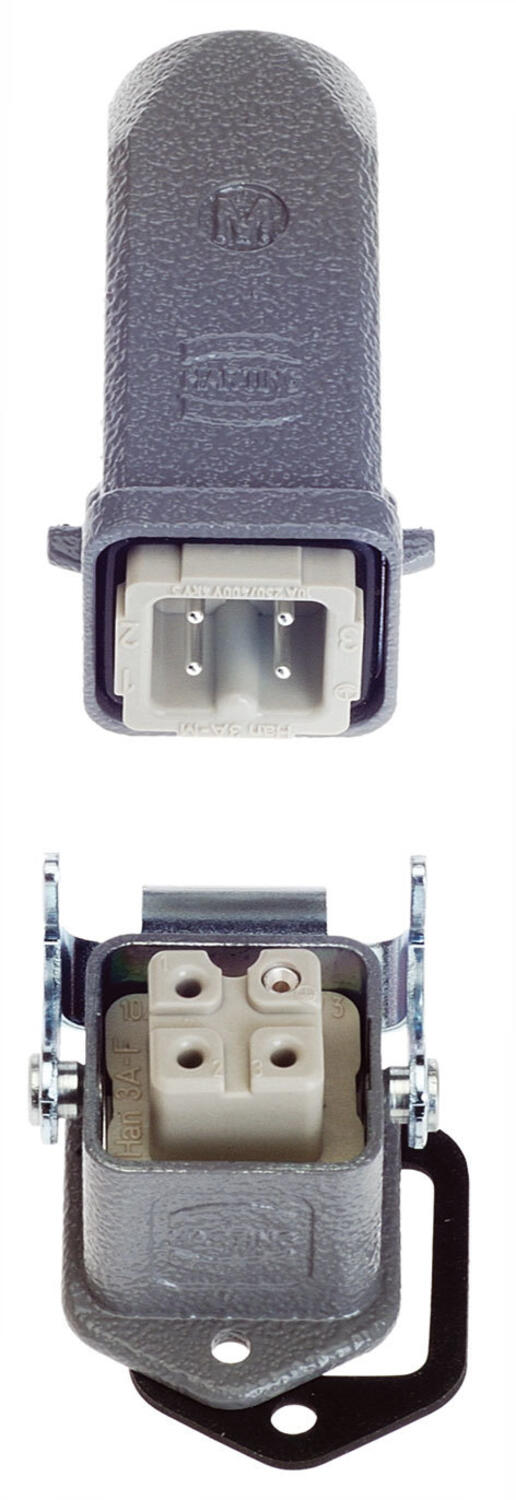

Komplette kit HAN 3A og HAN 4A i plast eller metall. Kittene leveres som vist på bilde: Hus stikk, hus støpsel, innsatser og kabelnippel.
HAN 3A Kit, rett Bestillingsnummer: 10200030001
HAN 3A kit inneholder:
09200032611 Hanninnsats
09200032711 Hunninnsats
19200031440 Hus overdel 1xM20, rett
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 3A Kit Plast Bestillingsnummer: 10200030002
HAN 3A kit inneholder:
09200032611 Hanninnsats
09200032711 Hunninnsats
19200030420 Hus overdel 1xM20
09200030320 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035441 / 09200035442 (bestilles separat)
Lokk til underdel: 09200035445 / 09200035446 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 3A Kit, vinklet Bestillingsnummer: 10200030005
HAN 3A kit inneholder:
09200032611 Hanninnsats
09200032711 Hunninnsats
19200031640 Hus overdel 1xM20, vinklet
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 4A Kit, rett Bestillingsnummer: 10200040001
HAN 4A kit inneholder:
09200042611 Hanninnsats
09200042711 Hunninnsats
19200031440 Hus overdel 1xM20, rett
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 4A Kit Plast Bestillingsnummer: 10200040002
HAN 4A kit inneholder:
09200042611 Hanninnsats
09200042711 Hunninnsats
19200030420 Hus overdel 1xM20
09200030320 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035441 / 09200035442 (bestilles separat)
Lokk til underdel: 09200035445 / 09200035446 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 4A Kit, vinklet Bestillingsnummer: 10200040005
HAN 4A kit inneholder:
09200042611 Hanninnsats
09200042711 Hunninnsats
19200031640 Hus overdel 1xM20, vinklet
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
- HAN 3A & HAN 4A
- 10 A
- IP 65
- Plast eller aluminium
Valgt variant
Tekniske data
| Tilkobling | Skrutilkobling |
|---|---|
| Antall poler | 3+⏚ |
| Størrelse | 3A |
| Gjenger | M20 |
| Bøyle | Enkelbøyle |
| Leder min. | 0,75 mm² |
| Leder maks. | 1,5 mm² |
| Merkestrøm | 10 A |
|---|---|
| Merkespenning | 400 V |
| IP-klasse | IP67 |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 125 °C |
| Godkjenninger | CSA, UL |
Produktbeskrivelse
Komplette kit HAN 3A og HAN 4A i plast eller metall. Kittene leveres som vist på bilde: Hus stikk, hus støpsel, innsatser og kabelnippel.
HAN 3A Kit, rett Bestillingsnummer: 10200030001
HAN 3A kit inneholder:
09200032611 Hanninnsats
09200032711 Hunninnsats
19200031440 Hus overdel 1xM20, rett
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 3A Kit Plast Bestillingsnummer: 10200030002
HAN 3A kit inneholder:
09200032611 Hanninnsats
09200032711 Hunninnsats
19200030420 Hus overdel 1xM20
09200030320 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035441 / 09200035442 (bestilles separat)
Lokk til underdel: 09200035445 / 09200035446 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 3A Kit, vinklet Bestillingsnummer: 10200030005
HAN 3A kit inneholder:
09200032611 Hanninnsats
09200032711 Hunninnsats
19200031640 Hus overdel 1xM20, vinklet
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 4A Kit, rett Bestillingsnummer: 10200040001
HAN 4A kit inneholder:
09200042611 Hanninnsats
09200042711 Hunninnsats
19200031440 Hus overdel 1xM20, rett
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 4A Kit Plast Bestillingsnummer: 10200040002
HAN 4A kit inneholder:
09200042611 Hanninnsats
09200042711 Hunninnsats
19200030420 Hus overdel 1xM20
09200030320 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035441 / 09200035442 (bestilles separat)
Lokk til underdel: 09200035445 / 09200035446 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
HAN 4A Kit, vinklet Bestillingsnummer: 10200040005
HAN 4A kit inneholder:
09200042611 Hanninnsats
09200042711 Hunninnsats
19200031640 Hus overdel 1xM20, vinklet
09200030301 Hus underdel, åpen bunn
10065002 Kabelnippel M20 messing
Lokk til overdel: 09200035421 / 09200035422 (bestilles separat)
Lokk til underdel: 09200035426 / 09200035425 (bestilles separat)
Tetningsskrue IP67: 09200009918 (bestilles separat)
