KÜBLER
Multifunksjonsteller opp, ned, tachometer
22 x 45 mm hull
Kubler multifunksjonsteller kan telle opp, ned, vise posisjon, kronometerfunksjon og tachometerfunksjon.
Ønsket funksjon programmeres med 2 knapper i front som også kan låses. Displayet har 6 siffer, 8 mm høye siffer, samt innebygget minnemodul EEPROM (10 år). Driftsspenning er 10-30 V DC.
Telleren kan benyttes til å vise hastighet eks runder/sek eller runder/min og kan skaleres.
Innsignal kan eksempel være: Pulsgiver (2 telleinnganger), induktiv giver, PNP eller NPN signal.

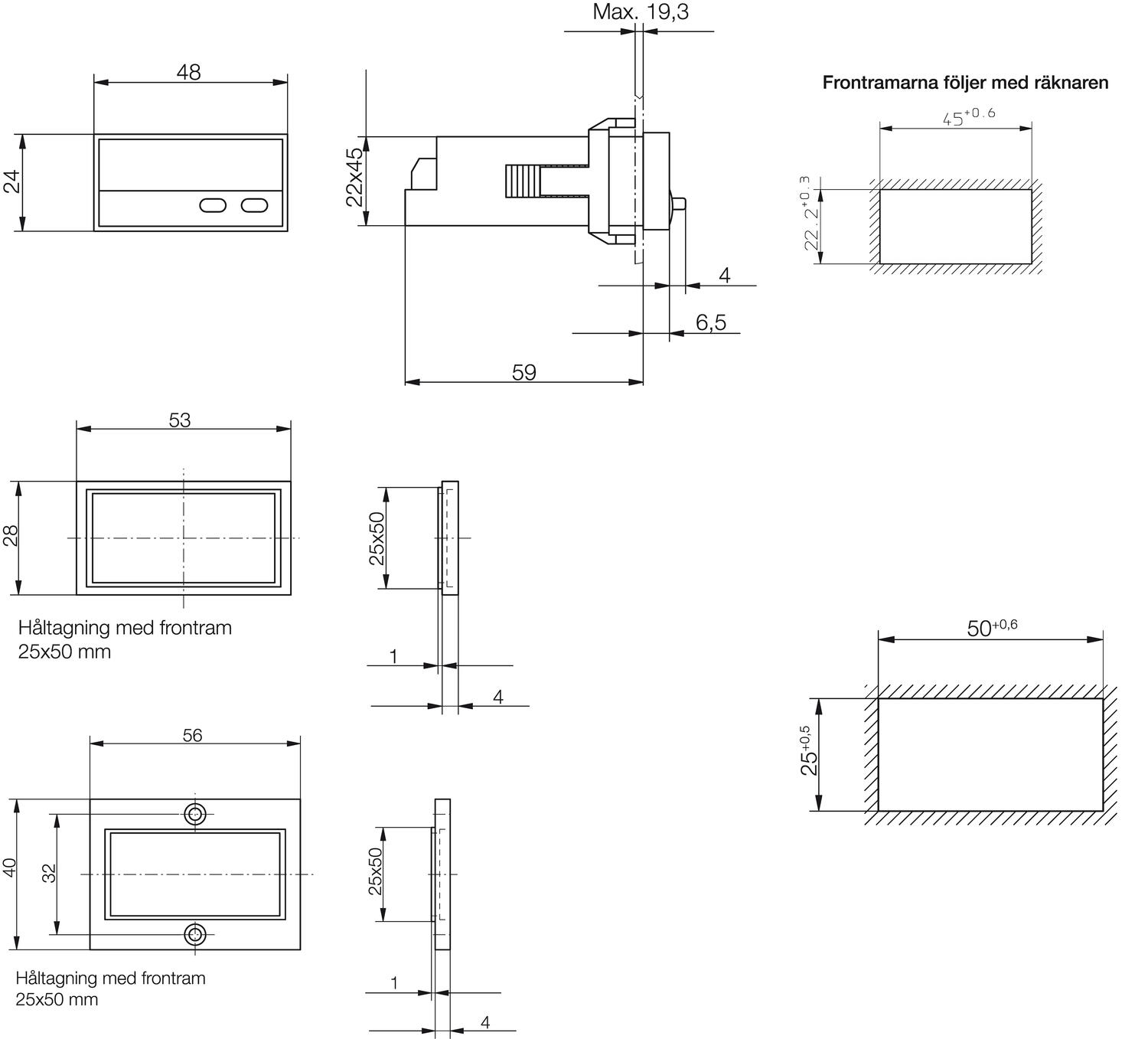

Telleren har skruklemmer. hull mål er 22x45 mm, utvendig er den 24x48 mm
Med telleren følger det med: festebøyle, pakninger og to frontrammer en for 28x53 mm og en for 40x56 mm (med skrumontering, M3).
Teller
For summering av pulser. Kan også benyttes med pulsgivere med 2 kanaler.
Cnt.dir | A=telleinngang | Quad | A=0° (for 2-kanals pulsgivere) |
Up.dn | A=opp | Quad2 | Samme som quad, men multipliserer pulstallet med 2. |
Tachometer/frekvens/turtall
For visning av hastighet, f.eks. runde/min eller meter/sek mm. Tellehastighet kan velges mellom 30 Hz eller 20 Hz.
- Opp, ned, tacho, posisjon, kronomet.
- 6 siffer, 8 mm LED
- PNP, NPN
- -199 000...999 999
Valgt variant
Multifunksjonsteller 24x48mm, opp, ned, kronom, tacho. Drift 10-30VDC
Art.nr.
Valgt variant
Tekniske data
| Antall siffer | 6 |
|---|---|
| Bredde | 48 |
| Driftspenning DC maks. | 30 |
| Driftspenning DC min. | 10 |
| Dybde | 59 |
| EMC | EN55011, 2004/108/EC, EN 61000-3-2, EN 61000-3-3 |
| Farge på siffer | Rød |
| Høyde | 24 |
| Innganger | NPN, PNP, pulsgiver, induktiv etc. |
| Inngangsimpedans | 5 |
| Innsignal | Lav: 0-2 V DC, høy: 4-30 V DC |
| IP-klasse | IP65 |
| Materiale | Plast |
| Minne | EEPROM (10 år) |
| Montering | Panelmontering |
|---|---|
| Måleprinsipp | Opp, ned, kronometer, tachometer |
| Nøyaktighet | <50 ppm |
| Oppbevaringstemperatur fra | -25 °C |
| Oppbevaringstemperatur til | 70 °C |
| Panelstørrelse | 24x48 mm |
| Polaritetsbeskyttelse | Ja |
| Siffer høyde | 8 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 65 °C |

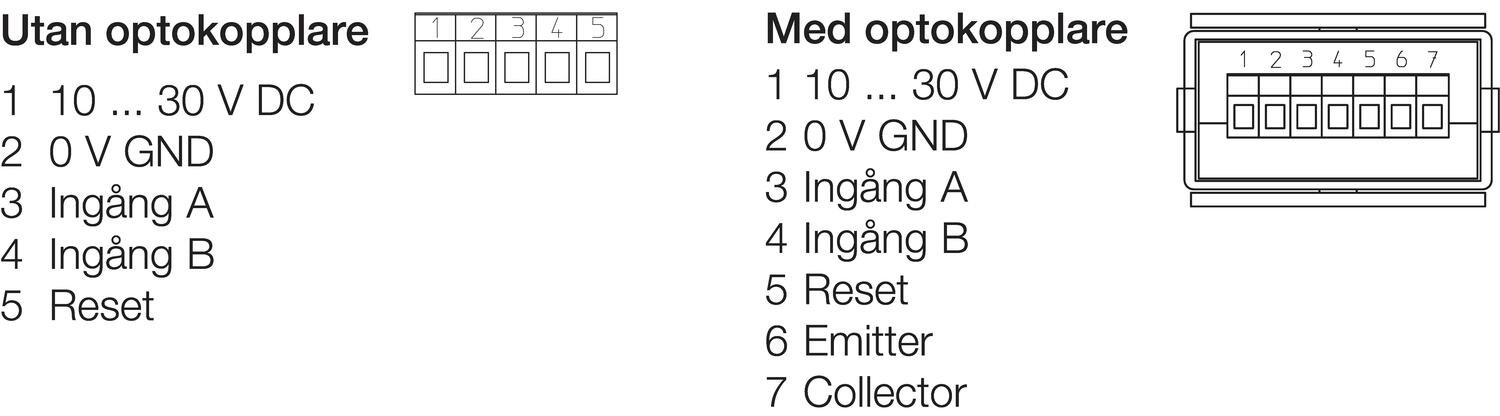

| Tilkobling | Skruklemme |
| Vekt | 50 |
Nedlastbare filer
Produktbeskrivelse
Kubler multifunksjonsteller kan telle opp, ned, vise posisjon, kronometerfunksjon og tachometerfunksjon.
Ønsket funksjon programmeres med 2 knapper i front som også kan låses. Displayet har 6 siffer, 8 mm høye siffer, samt innebygget minnemodul EEPROM (10 år). Driftsspenning er 10-30 V DC.
Telleren kan benyttes til å vise hastighet eks runder/sek eller runder/min og kan skaleres.
Innsignal kan eksempel være: Pulsgiver (2 telleinnganger), induktiv giver, PNP eller NPN signal.
Telleren har skruklemmer. hull mål er 22x45 mm, utvendig er den 24x48 mm
Med telleren følger det med: festebøyle, pakninger og to frontrammer en for 28x53 mm og en for 40x56 mm (med skrumontering, M3).
Teller
For summering av pulser. Kan også benyttes med pulsgivere med 2 kanaler.
Cnt.dir | A=telleinngang | Quad | A=0° (for 2-kanals pulsgivere) |
Up.dn | A=opp | Quad2 | Samme som quad, men multipliserer pulstallet med 2. |
Tachometer/frekvens/turtall
For visning av hastighet, f.eks. runde/min eller meter/sek mm. Tellehastighet kan velges mellom 30 Hz eller 20 Hz.
