PULS
Strømforsyning 1-fase 24VDC 10 og 20A
Dimension serie Q er en ny generasjon strømforsyninger med meget små fysiske mål og mange tekniske funksjoner.

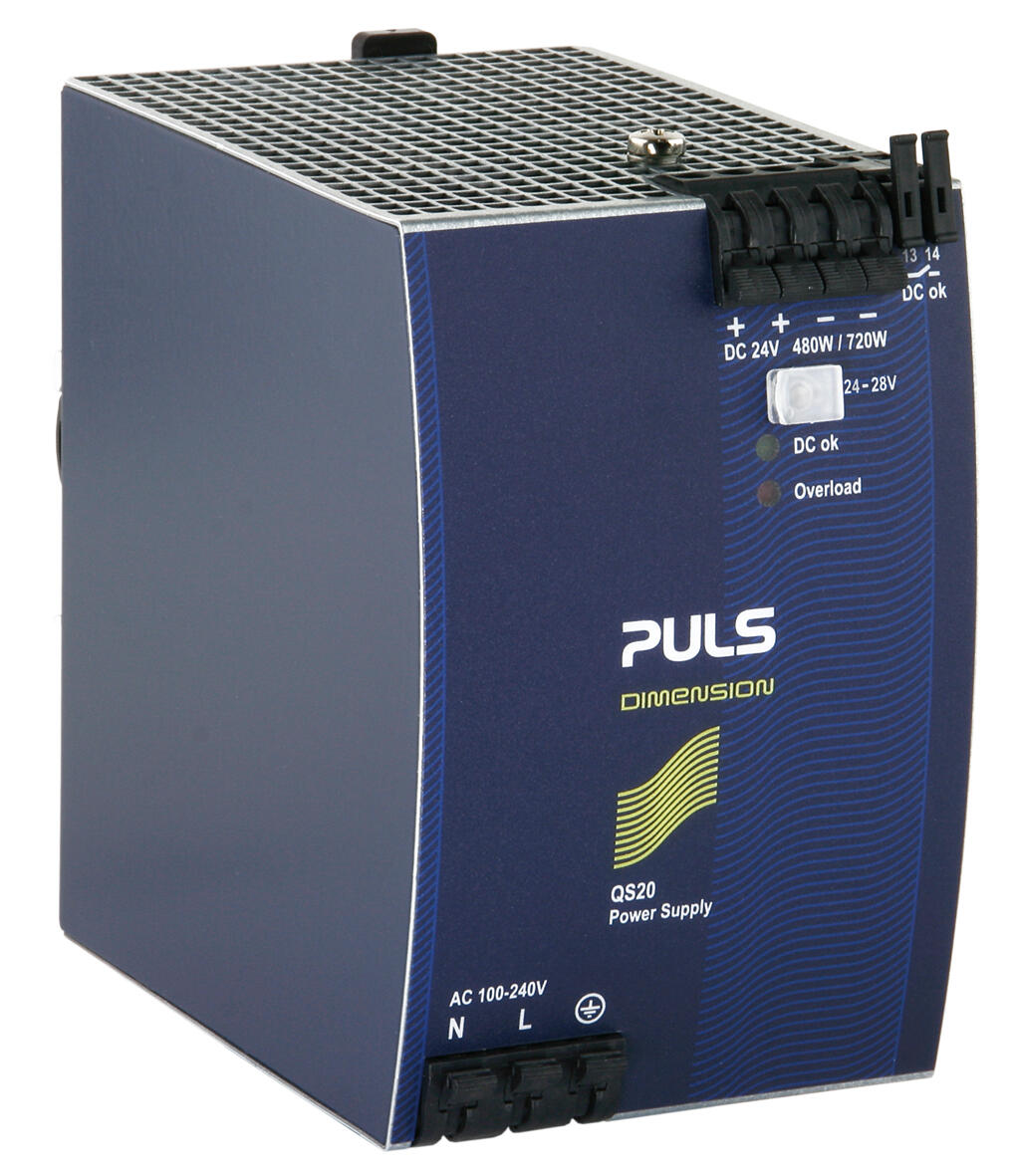

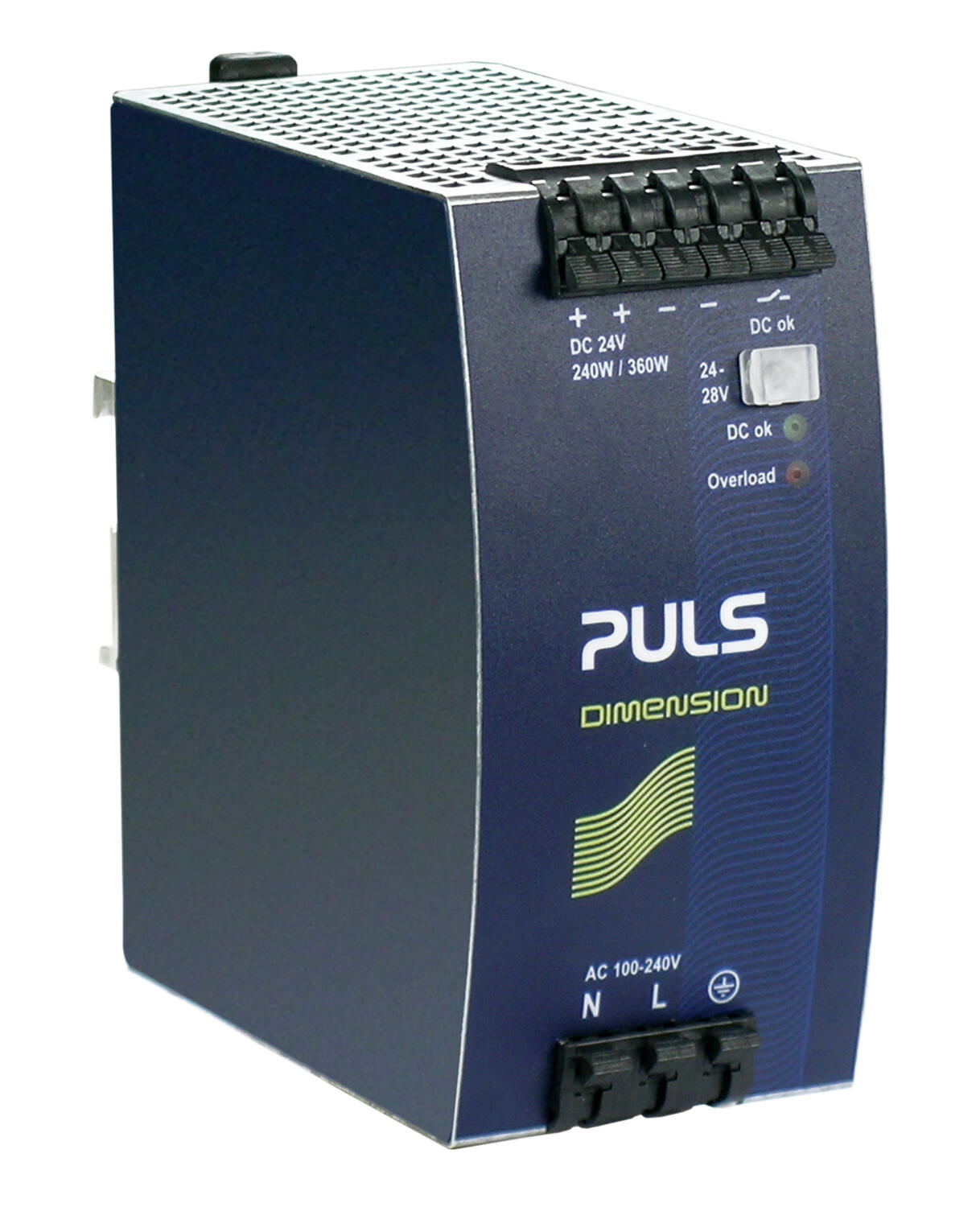

QS10.241 og QS20.241 har:
- Meget lav oppstartstrøm, også ved varmstart (aktiv beskyttelse)
- Aktiv PFC noe som gir en effektfaktor nær èn.
- Utvidet temperaturområde
- Aktiv beskyttelse mot nettransienter
- (DC ok) releutgang som faller når utspenningen avviker med mer enn 10 % fra innstilt verdi.

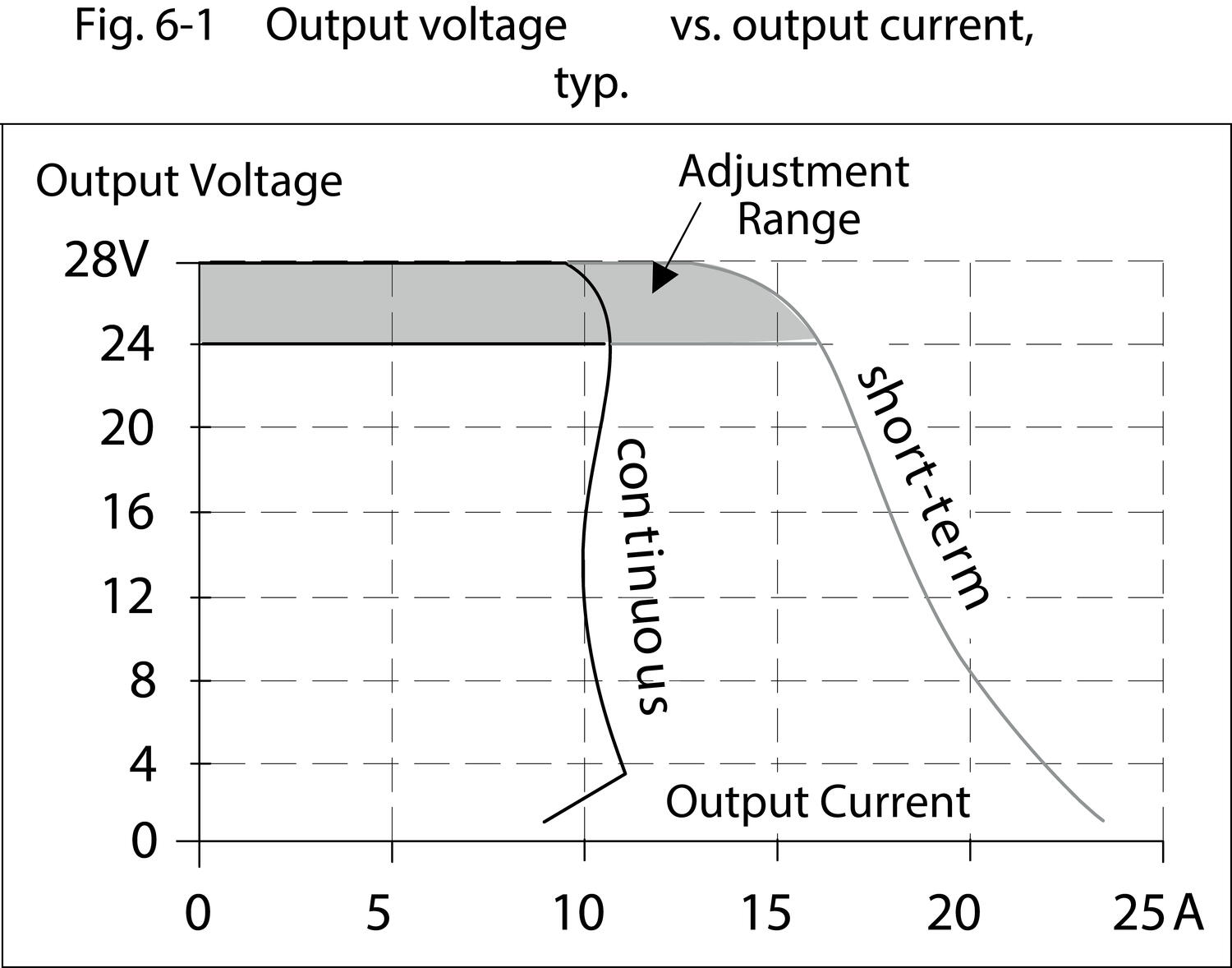

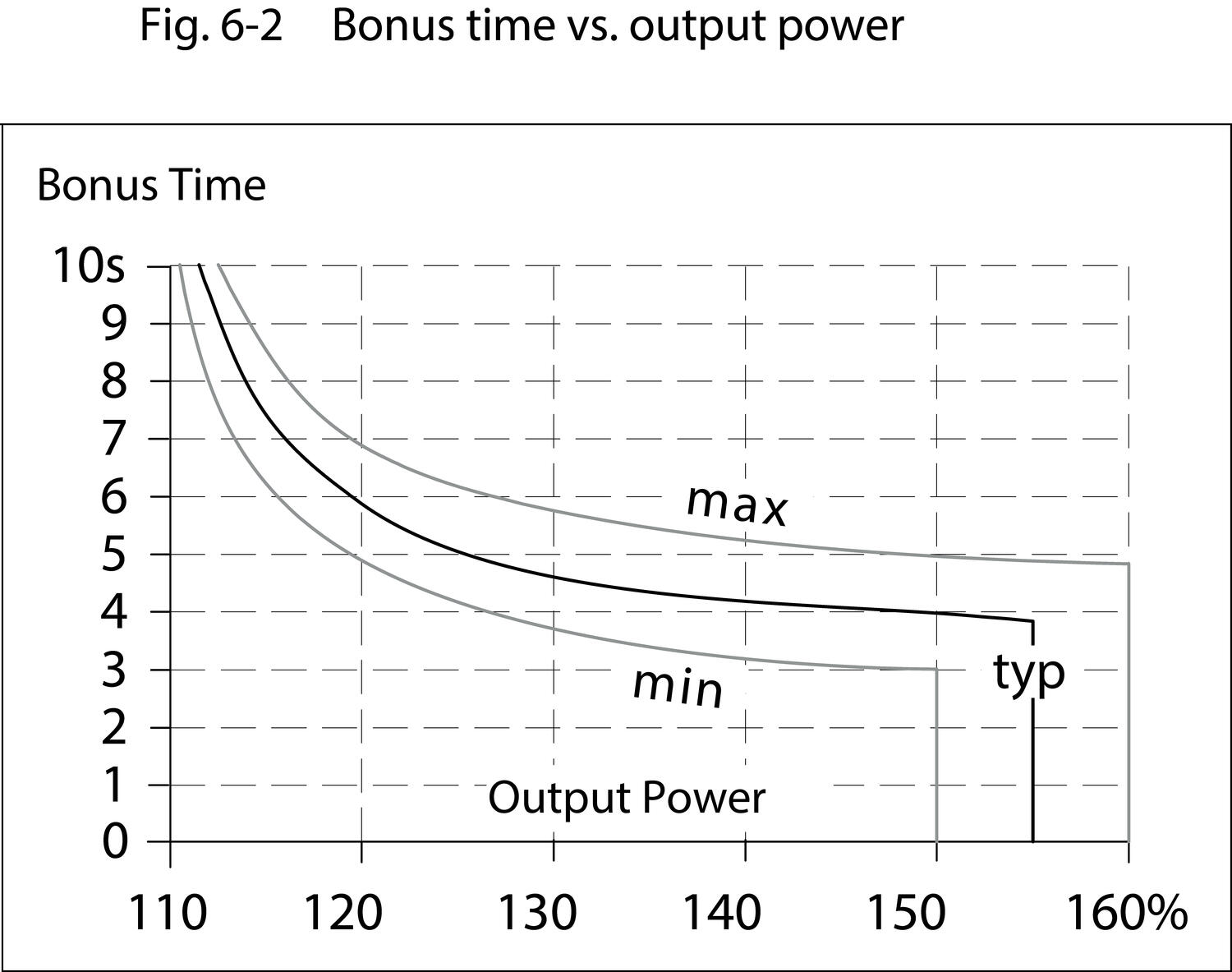

Bonuseffekten gir 50 % ekstra reserve med opprettholdt 24 volt i 4 sekunder noe som er en fordel når tilkoblede laster har en høy startstrøm. Strømforsyningen gir også en høy kortslutningsstrøm som forenkler tripping av sekundære sikringer og start av f.eks ventiler og motorer. Både bonuseffekten og kortslutningseffekten er tidsbegrenset til 4 sekunder for å unngå konstant overlast av strømforsyningen og kablene.
Om kortslutningen på QS20.241 varer lenger enn 4 sekunder kommer strømforsyningen å fortsette i såkalt ”hickup” mode. Uteffekten reduseres til i stort sett null i ca 18 sekunder, så gjør strømforsyningen ett nytt oppstartsforsøk i 2-4 sekunder. Er det fortsatt kortslutning gjøres et nytt opphold på 18 sekunder. Om kortslutningen forsvinner starter strømforsyningen automatisk igjen i drift.
Virkningsgraden er meget høy noe som gir lang levetid og lav temperatur på nærliggende komponenter. For mer teknisk informasjon se først i kapitlet.
QS10.241-C1 og QS20.241-C1 har lakkerte kretskort for å takle store temperaturforandringer, fuktige miljøer, og vibrasjon mm. (Ellers er de like som QS10.241 resp. QS20.241 på alle andre spesifikasjoner)
QS10.241-C1 tilfredsstiller også tog applikasjoner. Standarden EN 50155:2007 - rolling stock -. Kontakt oss for mer informasjon.

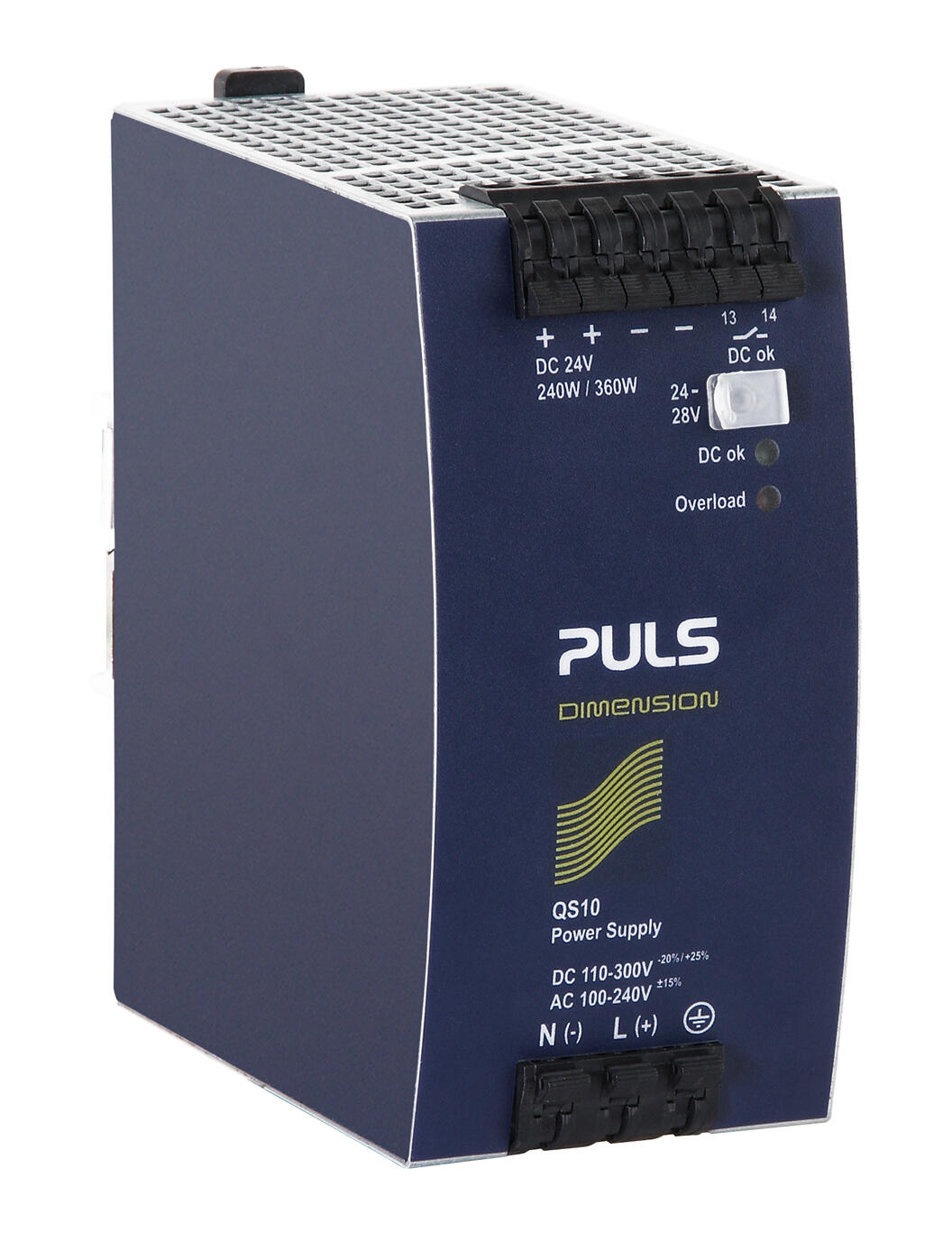

QS10.241-D1 har et utvidet DC innspenningsområde. 88-375 V DC
- 10 A og 20 A
- 60 mm og 82 mm bredde
- Metallhus
- 50 % bonuseffekt
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning AC | 100-240 V |
| Inngangsspenning AC min. | 85 |
| Inngangsspenning AC maks. | 276 |
| Inngangsspenning DC | 110-150 V |
| Inngangsspenning DC min. | 88 |
| Inngangsspenning DC maks. | 187 |
| Innsrusningsstrøm ved 120 V AC. Typisk verdi | 4 A |
| Innsrusningsstrøm ved 230 V AC. Typisk verdi | 7 A |
| Innspenningsområde | Wide-range |
| Effektfaktor ved 120 V AC, full last. Typisk verdi | 0,98 |
| Effektfaktor ved 230 V AC, full last. Typisk verdi | 0,92 |
| Antall faser | 1 |
Utgangsdata |
|
| Utgangsspenning | 24 |
| Utgangsspenning min. | 24 |
| Utgangsspenning maks. | 28 |
| Utgangsstrøm | 10 A |
| Effekt | 240 |
Virkningsgrad/Levetid/MTBF |
|

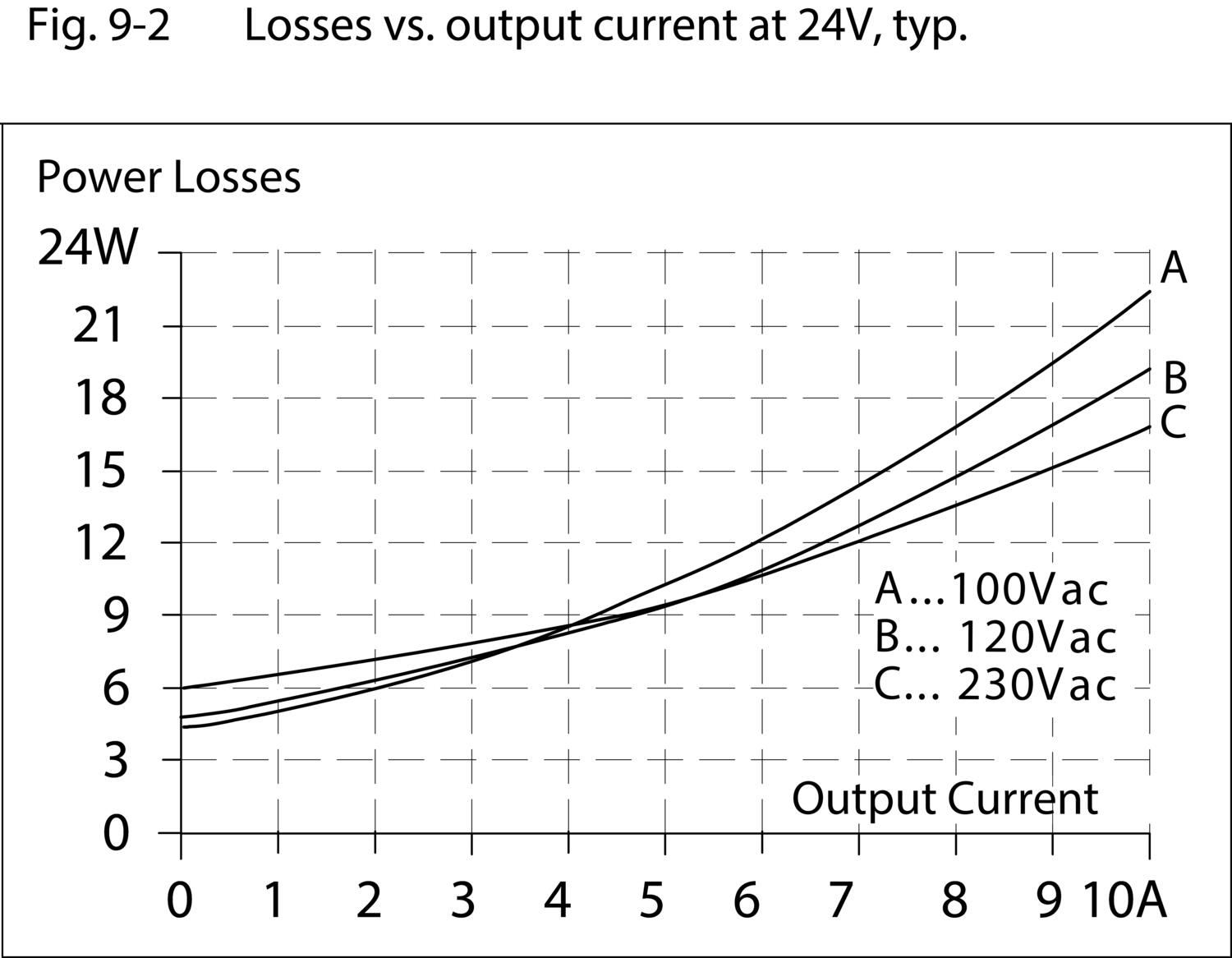

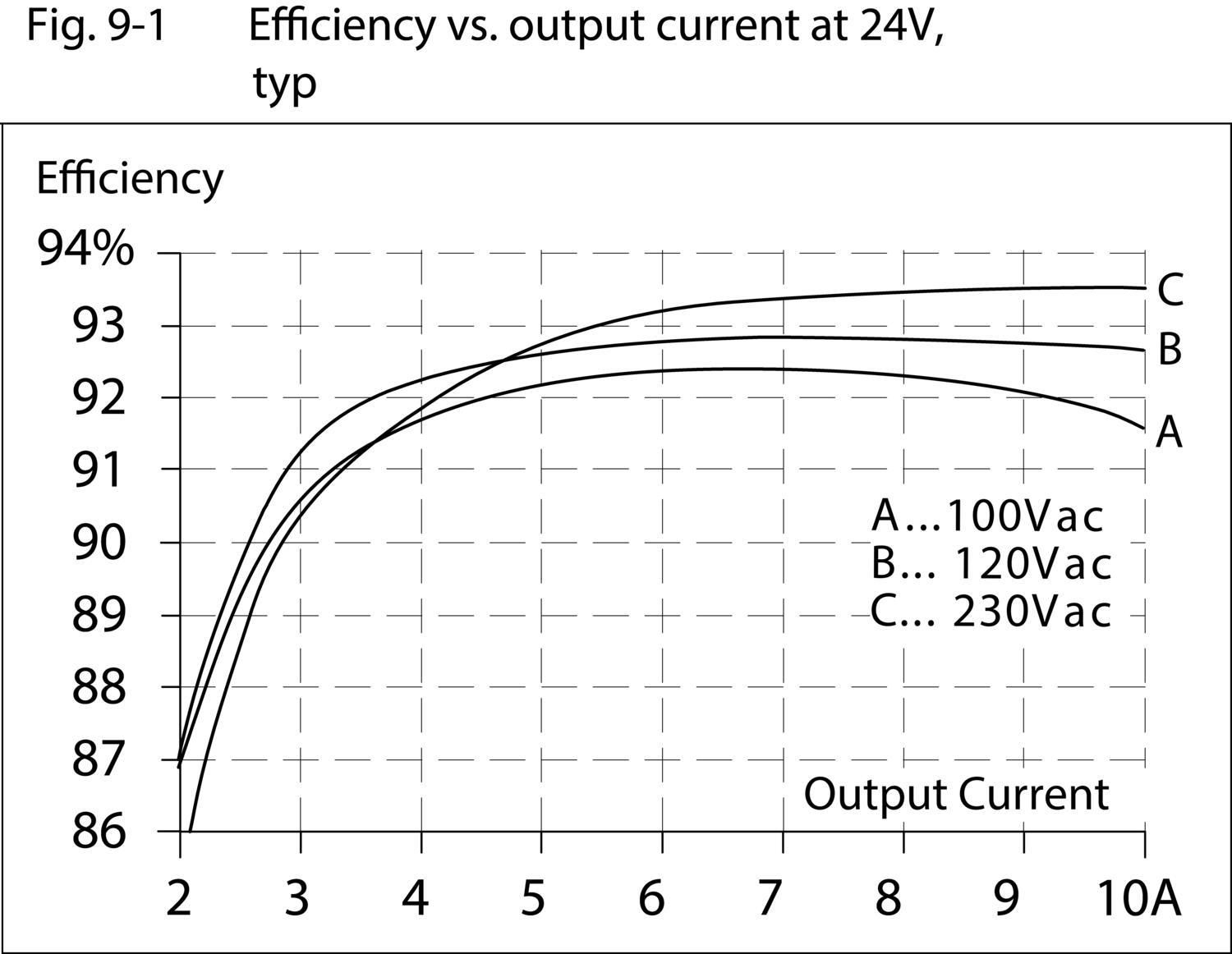

| Virkningsgrad ved 120 V AC, full last. Typisk verdi | 92,6 |
| Virkningsgrad ved 230 V AC. Gjennomsnittsverdi | 92,4 |
| Virkningsgrad ved 230 V AC, full last. Typisk verdi | 93,5 |
| Livslengde ved 120 V AC, full last og +40 °C | 68000 |
| Livslengde ved 230 V AC, full last og +40 °C | 71000 |
| MTBF (IEC 61709) 230 V AC, Maks. last, +40 °C | 581000 |

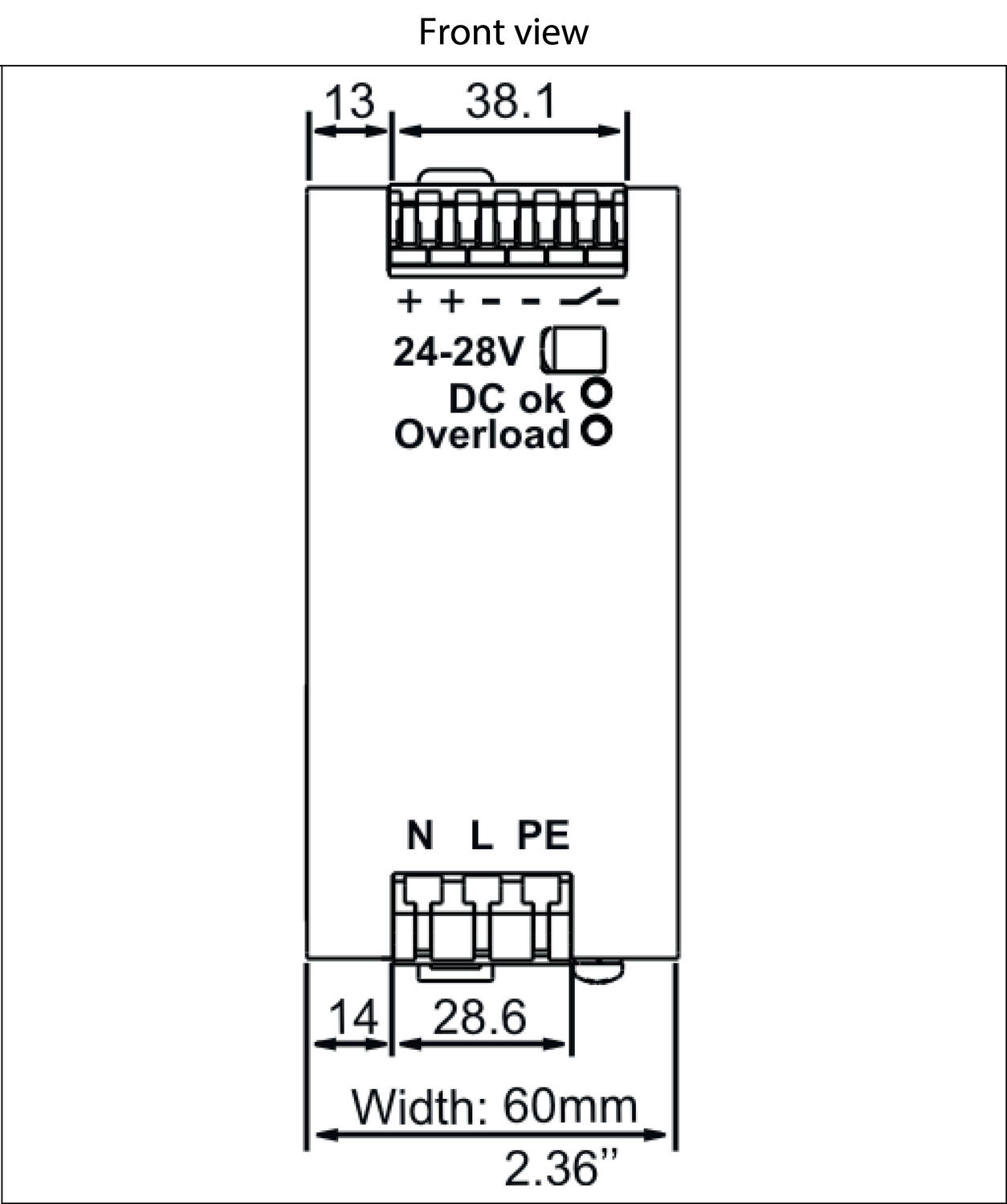

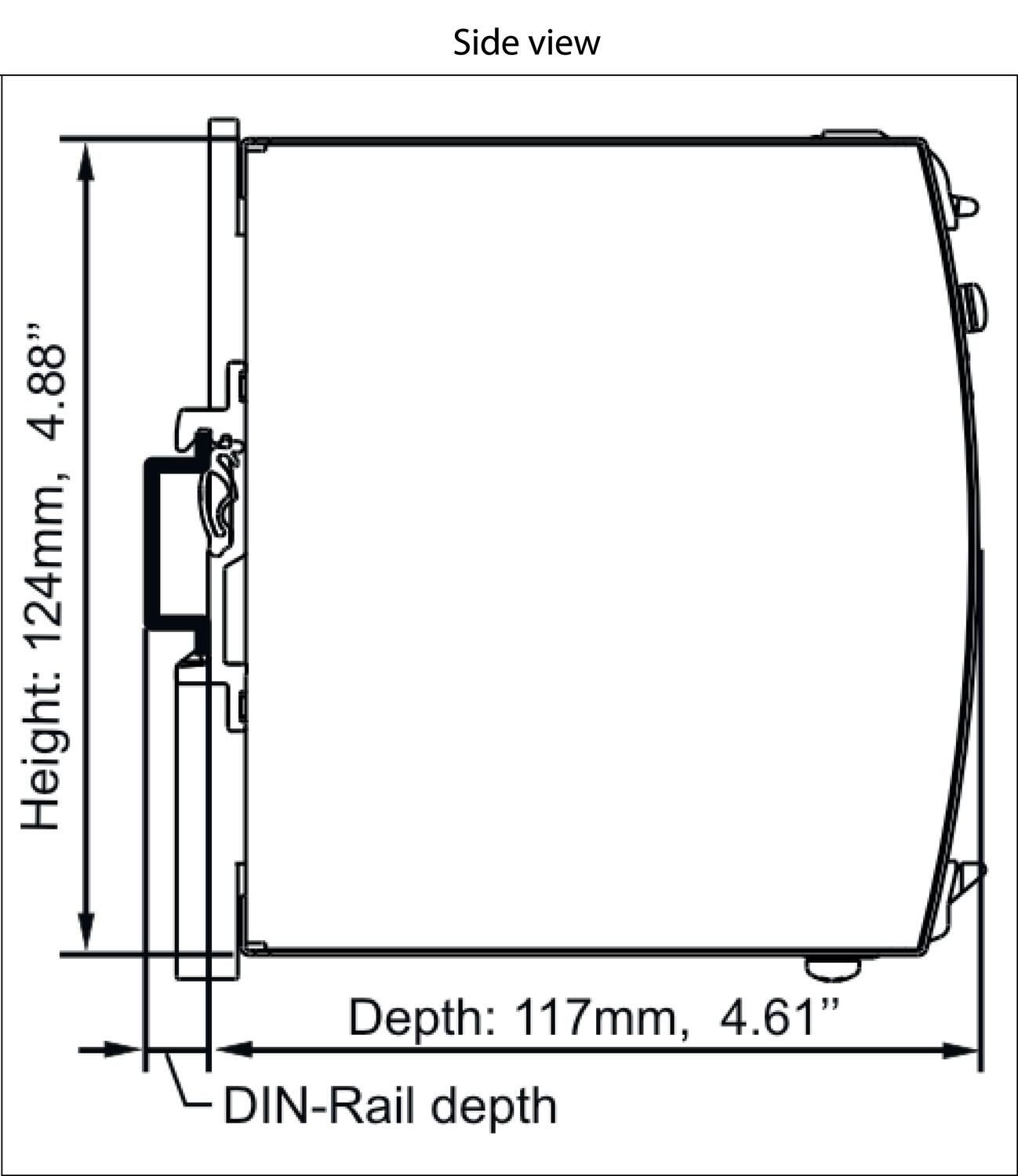

Mål |
|
|---|---|
| Bredde | 60 |
| Høyde | 124 |
| Dybde | 117 |
| Vekt | 0,9 |
Øvrige data |
|
| Godkjenninger | ABS, CB, CE, CSA, GL, UL |
| Holdetid ved 120 V AC, full last. Typisk verdi | 27 |
| Holdetid ved 230 V AC, full last. Typisk verdi | 28 |
| IP-klasse | IP20 |
| Tilkoblingstype | Kraftig fjærtilkobling |
| Materiale kapsling | Aluminium |
| Nettfrekvens | 50-60 ±6 % |

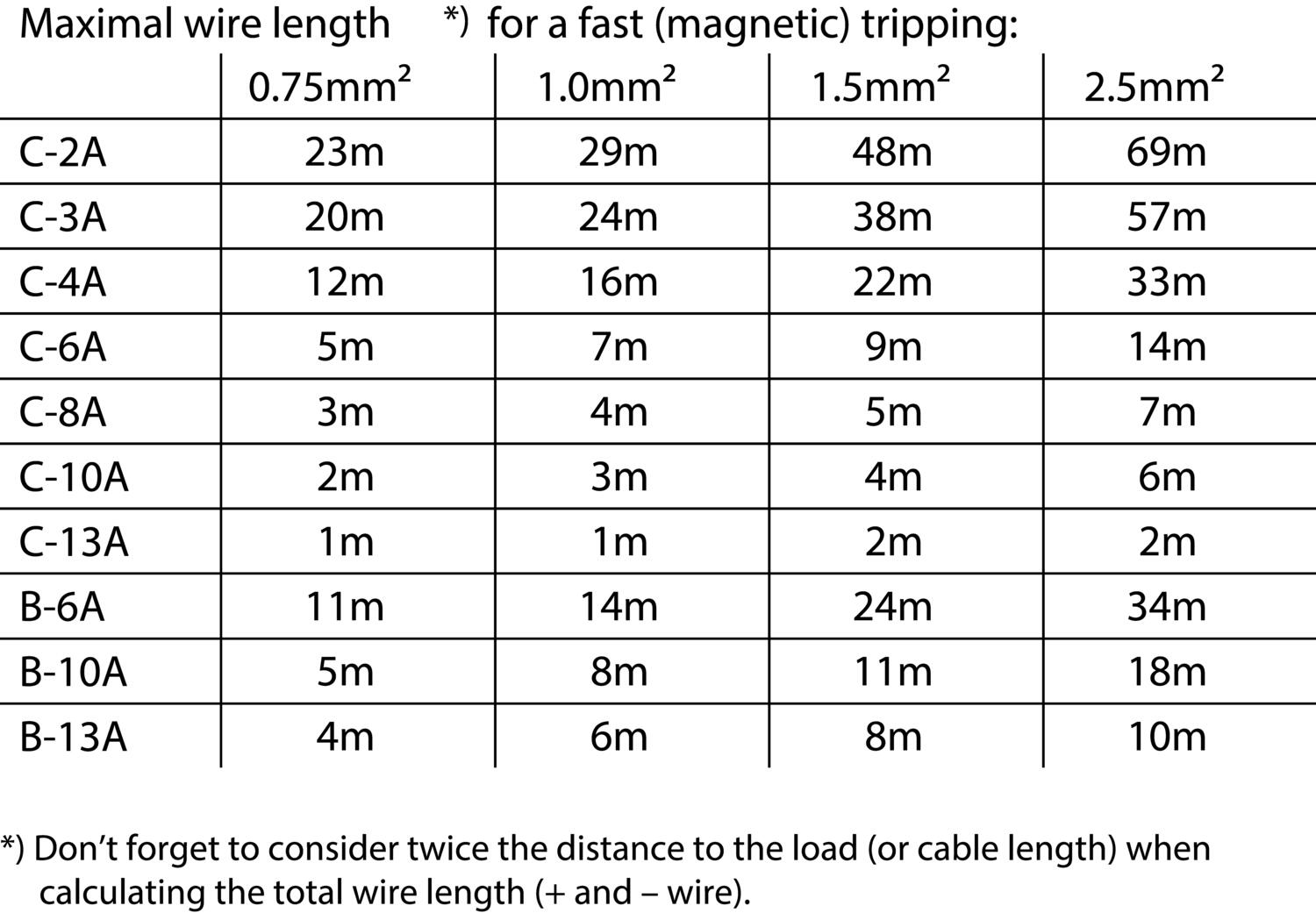

| Primærsikring | Min. 6 A (B-kar) eller 4 A (C-kar). |
| Rippel maks. | 50 |
| Serie | Dimension Q |
| Strømforbruk ved 120V AC | 2,22 A |
| Strømforbruk ved 230V AC | 1,22 A |

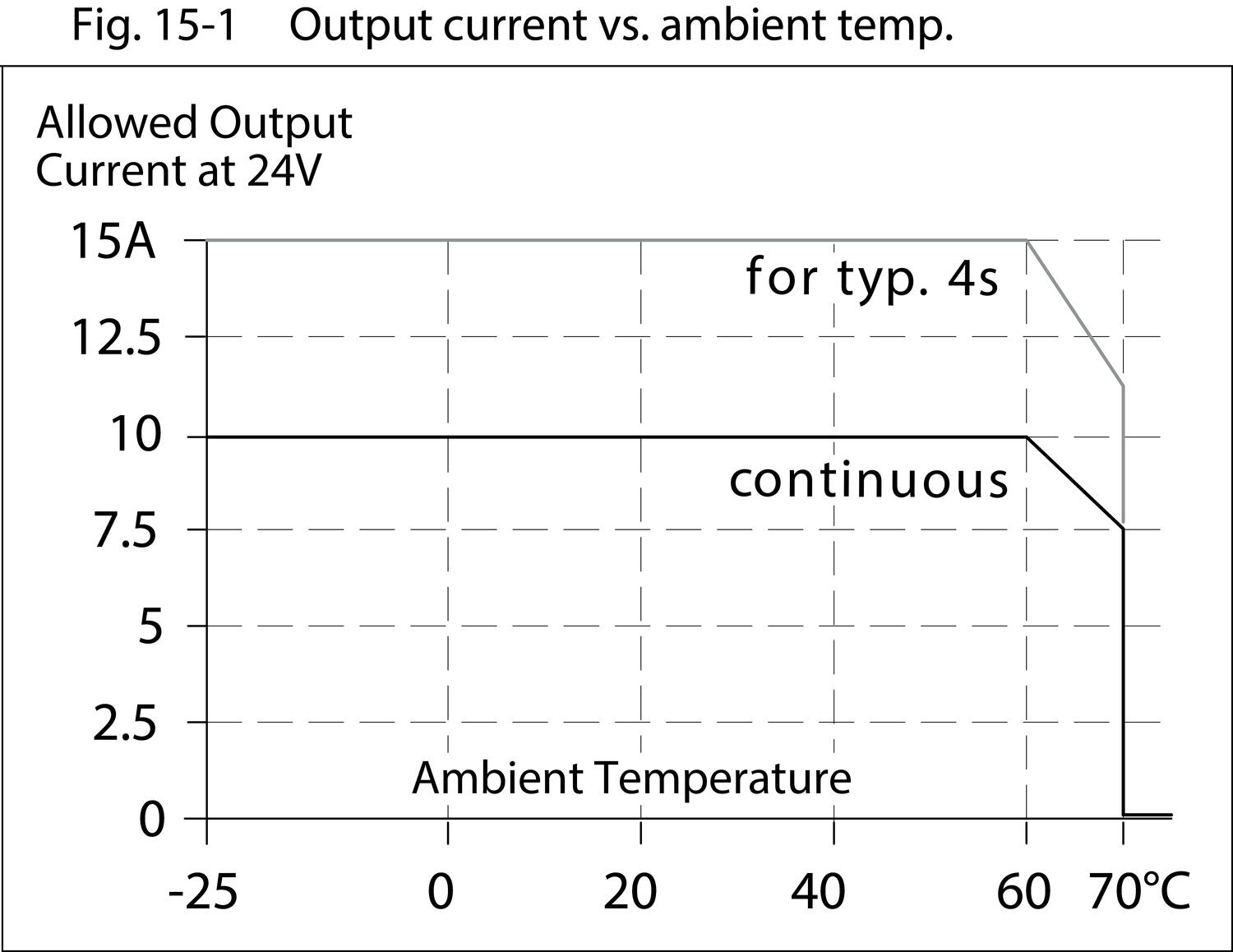

| Strømredusering over +60 til +70 °C | 6 |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK releutgang | Ja |
Produktbeskrivelse
Dimension serie Q er en ny generasjon strømforsyninger med meget små fysiske mål og mange tekniske funksjoner.
QS10.241 og QS20.241 har:
- Meget lav oppstartstrøm, også ved varmstart (aktiv beskyttelse)
- Aktiv PFC noe som gir en effektfaktor nær èn.
- Utvidet temperaturområde
- Aktiv beskyttelse mot nettransienter
- (DC ok) releutgang som faller når utspenningen avviker med mer enn 10 % fra innstilt verdi.
Bonuseffekten gir 50 % ekstra reserve med opprettholdt 24 volt i 4 sekunder noe som er en fordel når tilkoblede laster har en høy startstrøm. Strømforsyningen gir også en høy kortslutningsstrøm som forenkler tripping av sekundære sikringer og start av f.eks ventiler og motorer. Både bonuseffekten og kortslutningseffekten er tidsbegrenset til 4 sekunder for å unngå konstant overlast av strømforsyningen og kablene.
Om kortslutningen på QS20.241 varer lenger enn 4 sekunder kommer strømforsyningen å fortsette i såkalt ”hickup” mode. Uteffekten reduseres til i stort sett null i ca 18 sekunder, så gjør strømforsyningen ett nytt oppstartsforsøk i 2-4 sekunder. Er det fortsatt kortslutning gjøres et nytt opphold på 18 sekunder. Om kortslutningen forsvinner starter strømforsyningen automatisk igjen i drift.
Virkningsgraden er meget høy noe som gir lang levetid og lav temperatur på nærliggende komponenter. For mer teknisk informasjon se først i kapitlet.
QS10.241-C1 og QS20.241-C1 har lakkerte kretskort for å takle store temperaturforandringer, fuktige miljøer, og vibrasjon mm. (Ellers er de like som QS10.241 resp. QS20.241 på alle andre spesifikasjoner)
QS10.241-C1 tilfredsstiller også tog applikasjoner. Standarden EN 50155:2007 - rolling stock -. Kontakt oss for mer informasjon.
QS10.241-D1 har et utvidet DC innspenningsområde. 88-375 V DC
