PULS

Redundansmodul Dimension

YR2.DIODE / YRM2.DIODE

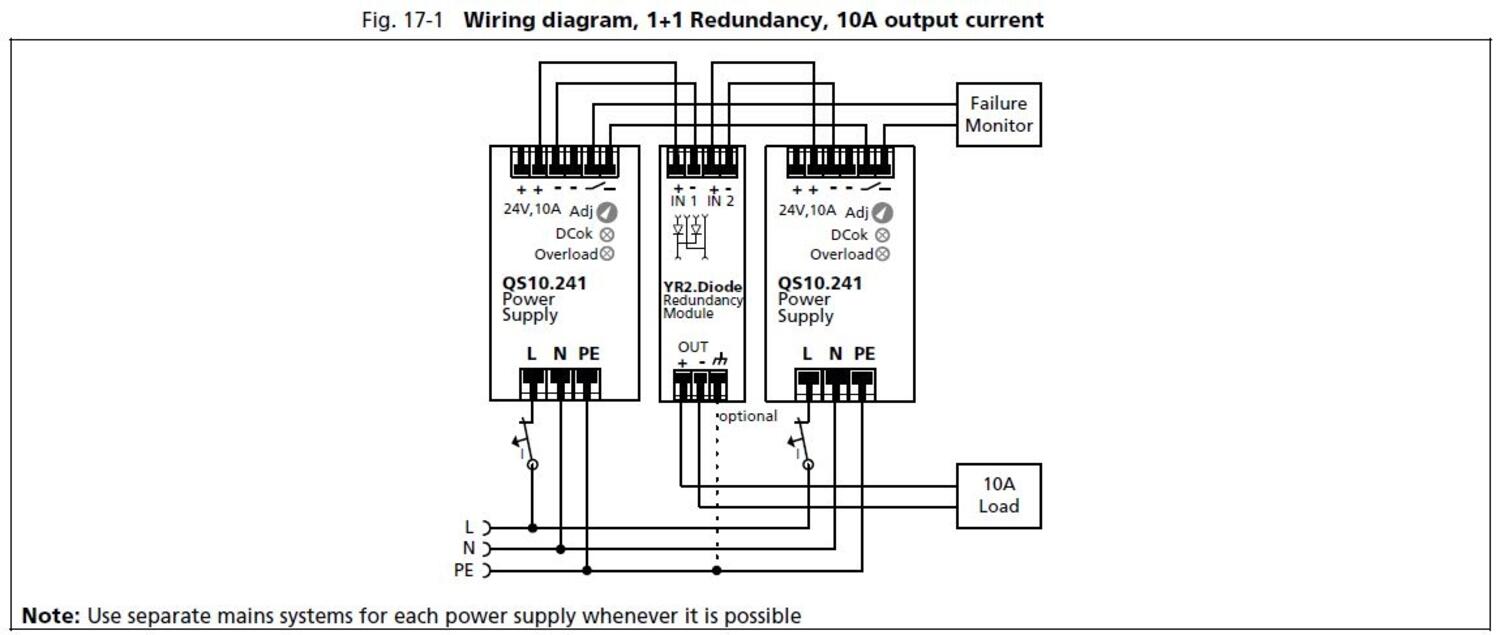

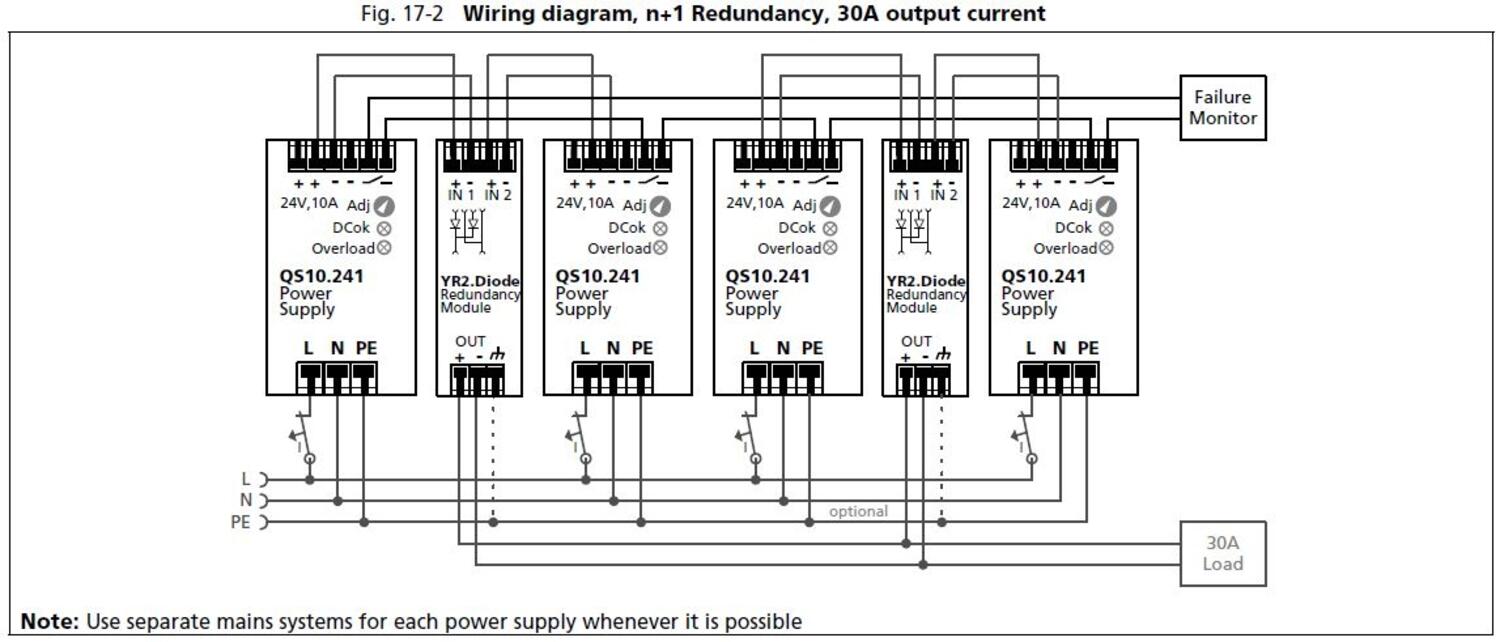

Redundantmodulen benyttes sammen med Dimensions strømforsyninger (passer også Silverline serien) til å dekke 24 volts matingen. Redundantmodulen har to separate innganger med dioder som holder strømforsyningene fra hverandre. I tilfelle feil på sekundærsiden på strømforsyning ”1” vil dioden forhindre at strømforsyning ”2” kortsluttes. Man får dermed et sikkert system mot interne feil på strømforsyningene, noe som er særlig nyttig i prosesser der driftstans er kostbart.

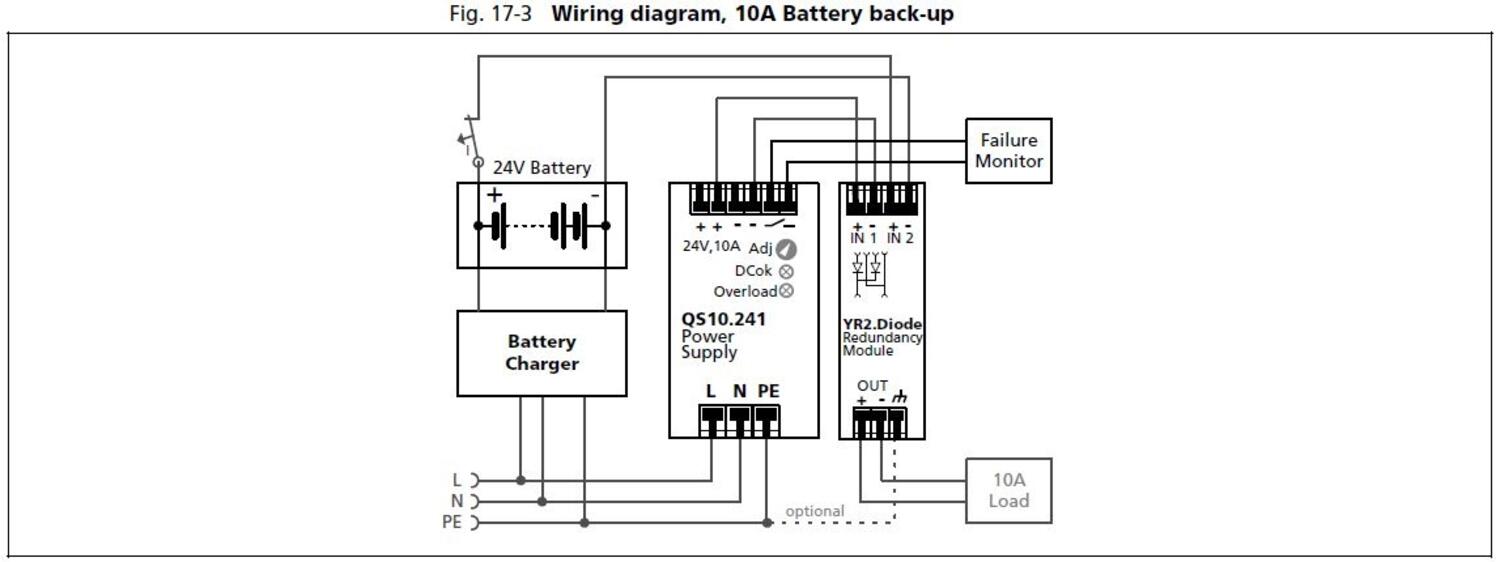

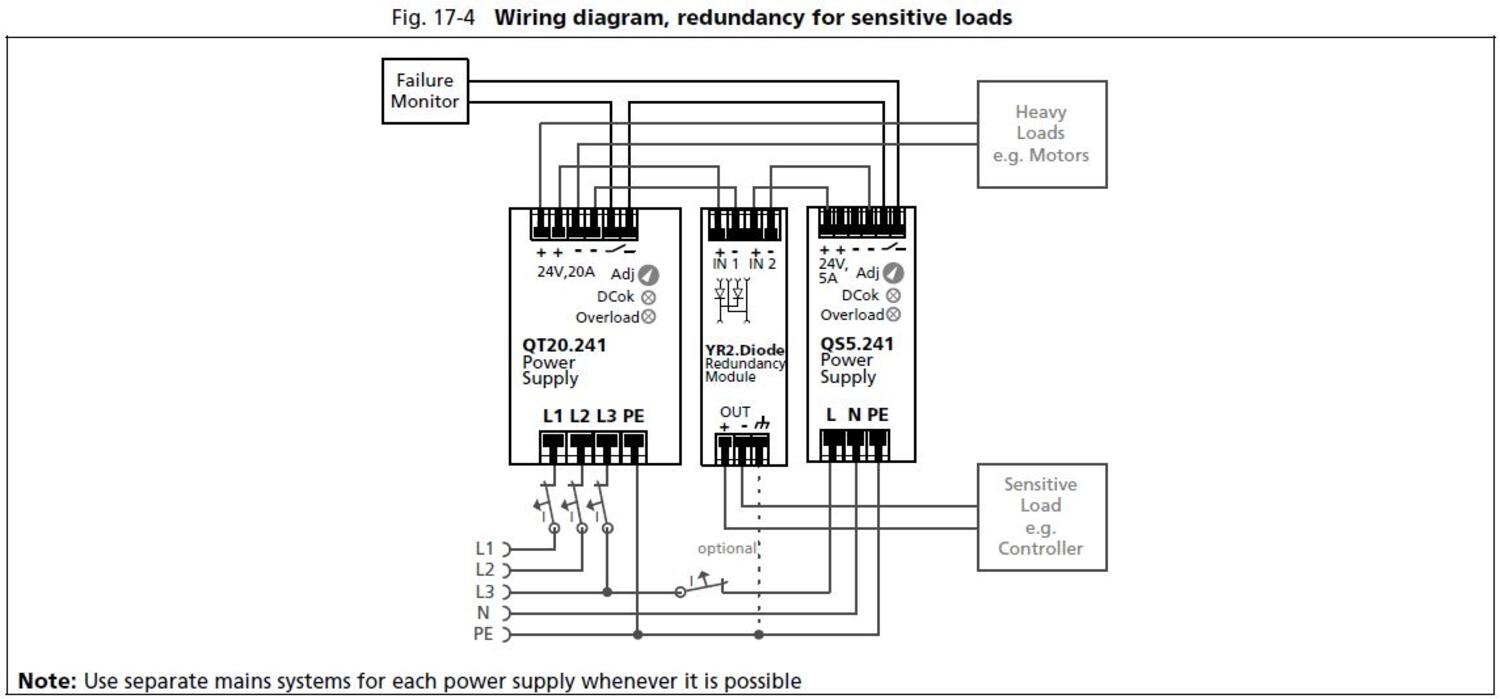

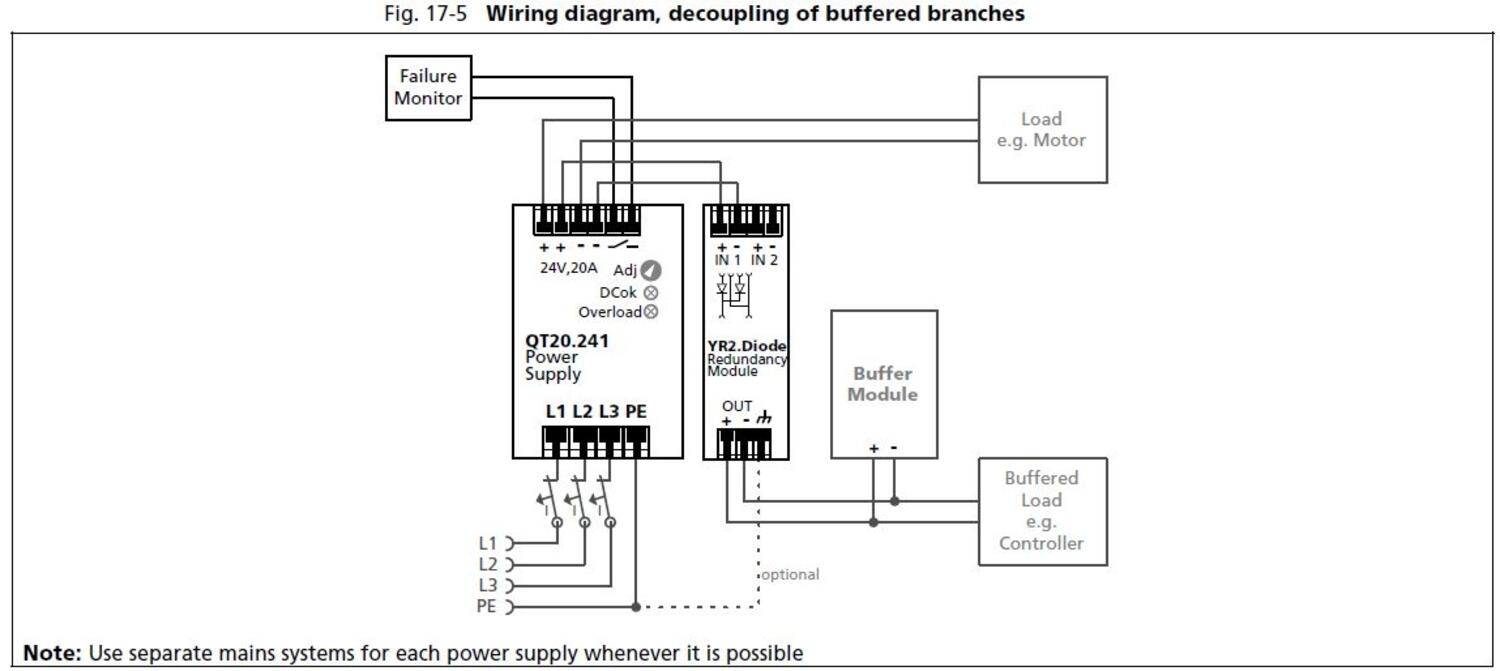

Redundantmodulen kan også benyttes i systemer der man vil holde følsomme laster eks. PLS fra ufølsomme laster som magnetventiler. Redundantmodulen mates i disse tilfeller med to ulike strømforsyninger, en hovedstrømforsyning som normalt mater både PLS og laster samt et mindre strømforsyning som mater kun PLS’en ved feil på hovedstrømforsyningene. På denne måten kan man unngå feilaktige prosessavbrudd. Redundantmodulen er også nyttig når man vil separere strømforsyningen fra lastene for å unngå gjeninnmatet spenning. Eks. fra motorer og batterier.





Les mer
  • 2 x 10 A
  • 32 mm bredde
  • Releindikering av status (YRM2)
  • EX / IEC Ex godkjent

Valgt variant

Flere varianter
PULS_2016.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Inngangsdata
Inngangsspenning DC 12-48 V
Inngangsspenning DC min. 9 V DC
Inngangsspenning DC maks. 60 V DC
Inngangsstrøm per kanal maks. 10 A

Utgangsdata
Utgangsspenning min. 12 V DC
Utgangsspenning maks. 48 V DC
Utgangsstrøm 20 A
Utgangsstrøm maks. 25 A

Mål
Bredde 32 mm
Høyde 124 mm
Dybde 102 mm

*Invisible Heading*
Vekt 0,29 kg

Øvrige data
Godkjenninger ATEX, CB, CE, CSA, CSA US, GL, UL
IP-klasse IP20
Materiale kapsling Aluminium
Serie Dimension Y
Spenningsfall over halvlederen 850 mV
Temperaturområde uten strømreduksjon fra -40 °C
Temperaturområde uten strømreduksjon til 70 °C
Type strømforsyning Redundansmoduler

Nedlastbare filer

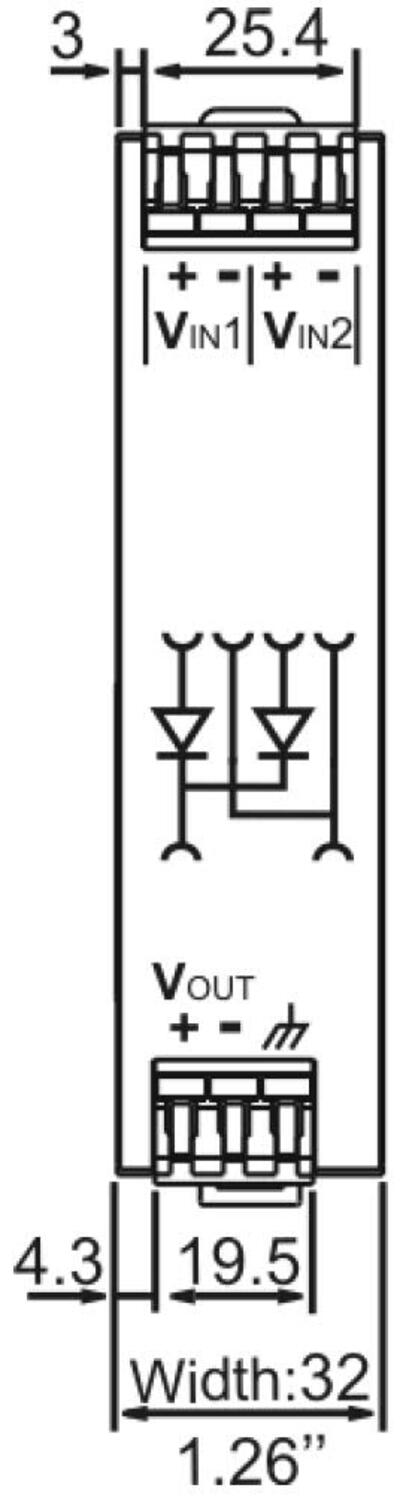

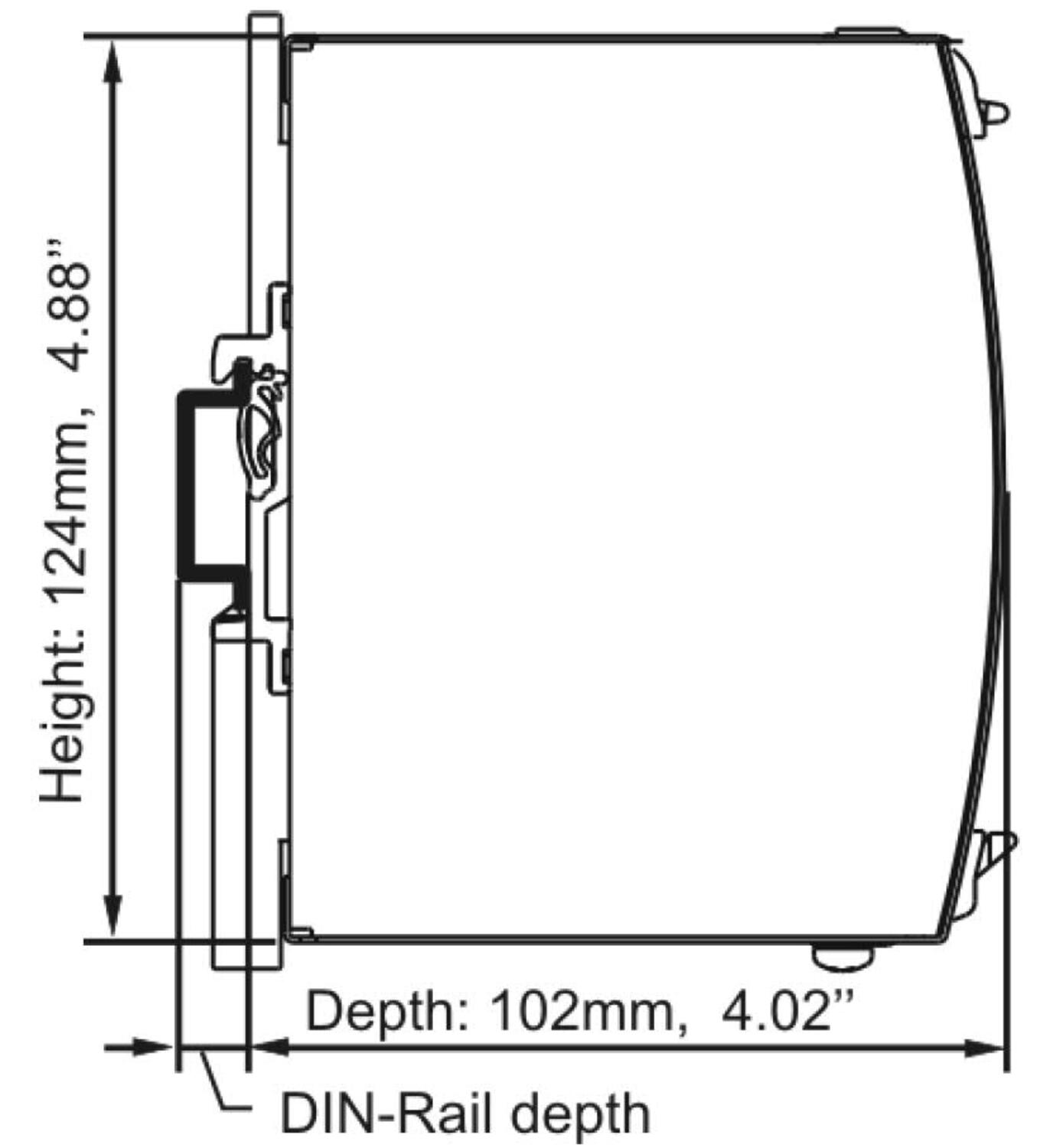

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse

Redundantmodulen benyttes sammen med Dimensions strømforsyninger (passer også Silverline serien) til å dekke 24 volts matingen. Redundantmodulen har to separate innganger med dioder som holder strømforsyningene fra hverandre. I tilfelle feil på sekundærsiden på strømforsyning ”1” vil dioden forhindre at strømforsyning ”2” kortsluttes. Man får dermed et sikkert system mot interne feil på strømforsyningene, noe som er særlig nyttig i prosesser der driftstans er kostbart.

Redundantmodulen kan også benyttes i systemer der man vil holde følsomme laster eks. PLS fra ufølsomme laster som magnetventiler. Redundantmodulen mates i disse tilfeller med to ulike strømforsyninger, en hovedstrømforsyning som normalt mater både PLS og laster samt et mindre strømforsyning som mater kun PLS’en ved feil på hovedstrømforsyningene. På denne måten kan man unngå feilaktige prosessavbrudd. Redundantmodulen er også nyttig når man vil separere strømforsyningen fra lastene for å unngå gjeninnmatet spenning. Eks. fra motorer og batterier.





Tilbehør

Relaterte produkter



Lydfiler

Her er noen lydfiler

Artikler Inngangsspenning DC Inngangsspenning DC min. Inngangsspenning DC maks. Inngangsstrøm per kanal maks. Utgangsspenning Utgangsspenning min. Utgangsspenning maks. Utgangsstrøm Utgangsstrøm maks. Bredde Høyde Dybde Vekt Godkjenninger IP-klasse Materiale kapsling Serie Spenningsfall over halvlederen Temperaturområde uten strømreduksjon fra Temperaturområde uten strømreduksjon til Type strømforsyning DC-OK releutgang Pris
Redundansmoduler
Diode modul/redundantmodul 2x0-10A.
Artikkel:
YR2.DIODE Kopiert
(EL6604026) Kopiert
12-48 V
9 V DC
60 V DC
10 A
12 V DC
48 V DC
20 A
25 A
32 mm
124 mm
102 mm
0,29 kg
ATEX, CB, CE, CSA, CSA US, GL, UL
IP20
Aluminium
Dimension Y
850 mV
-40 °C
70 °C
Redundansmoduler
Redundansmoduler
Diode modul/redundantmod. 2x0-10A. rele utg. "dc ok"
Artikkel:
YRM2.DIODE Kopiert
(EL6604046) Kopiert
24-48 V
18 V DC
60 V DC
10 A
24 V DC
20 A
25 A
32 mm
124 mm
117 mm
0,35 kg
ATEX, CB, CE, CSA, CSA US, GL, UL
IP20
Aluminium
Dimension Y
850 mV
-40 °C
70 °C
Redundansmoduler
Ja
