PULS

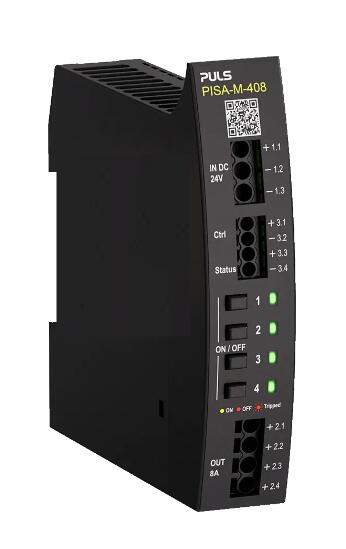

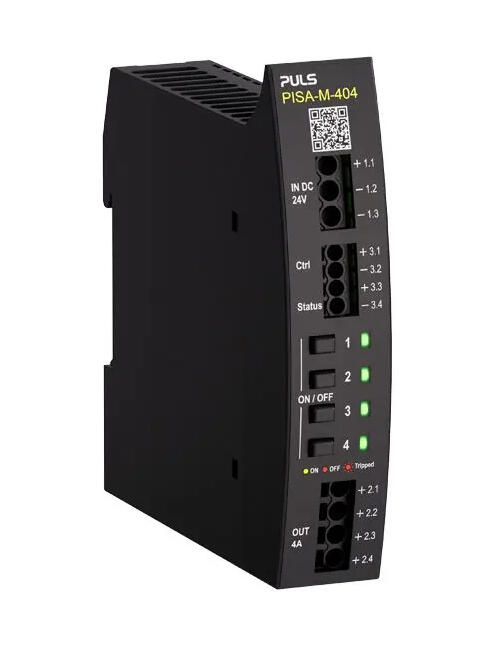

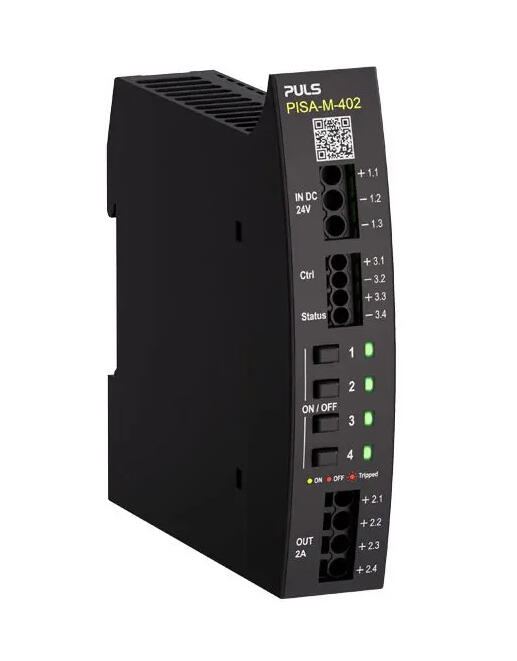

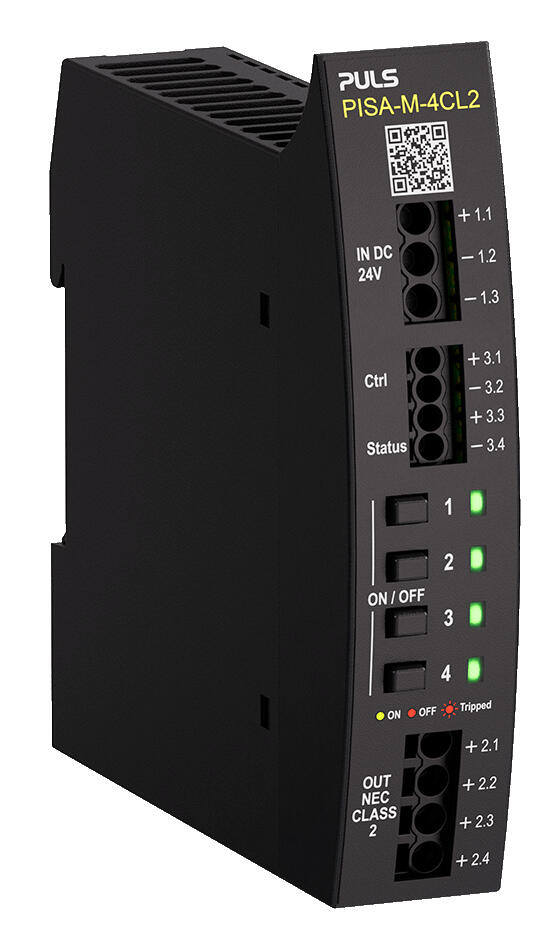

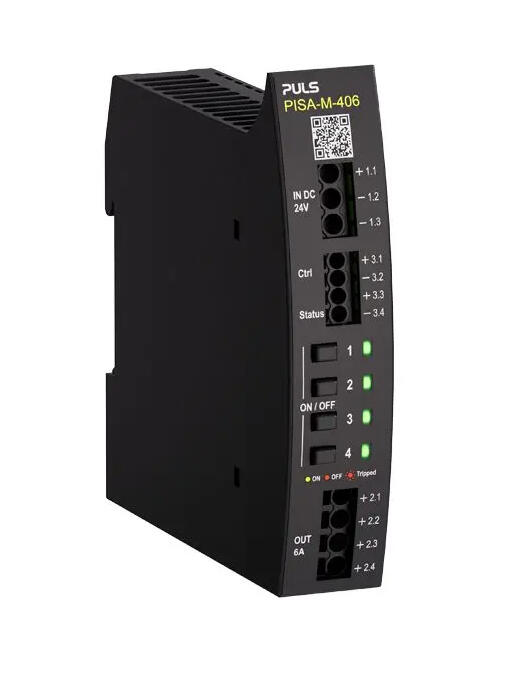

PISA-M 4-kanals elektronisk sikring
Puls PISA-M elektronisk sikring er en 4-kanals DIN-skinne monterbar sikring for 12 og 24 V DC systemer. Den er meget liten fysisk og bygger kun 22,5 mm i bredden på DIN-Skinnen.
PISA-M er meget universell og strømforsyninger fra 90-480 W (24 V DC) kan brukes foran denne.
- 4 kanaler
- Kun 22,5 mm bredde
- Hver kanal kan justeres til: 1/2/3/4/6/8 A (Maks 20 A totalt)
- Man kan velge kvikk eller treg karakteristikk (eks. treg for startstrømkrevende utstyr)
- Push in tilkobling
- Lokal eller fjernreset

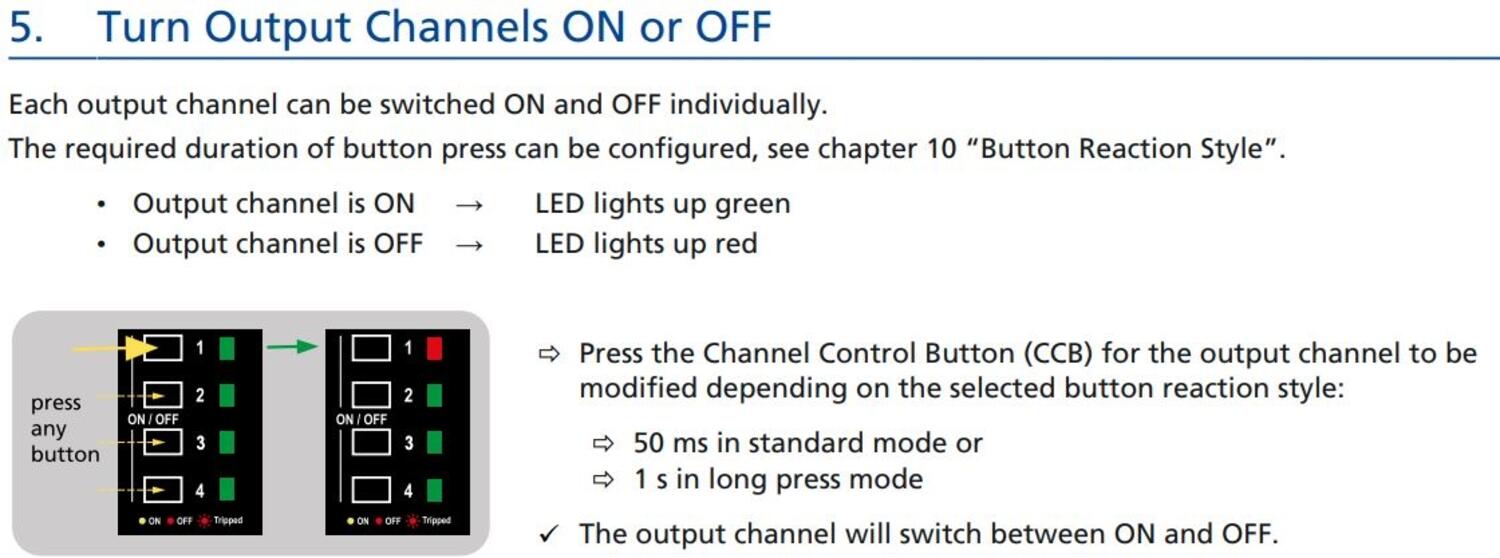

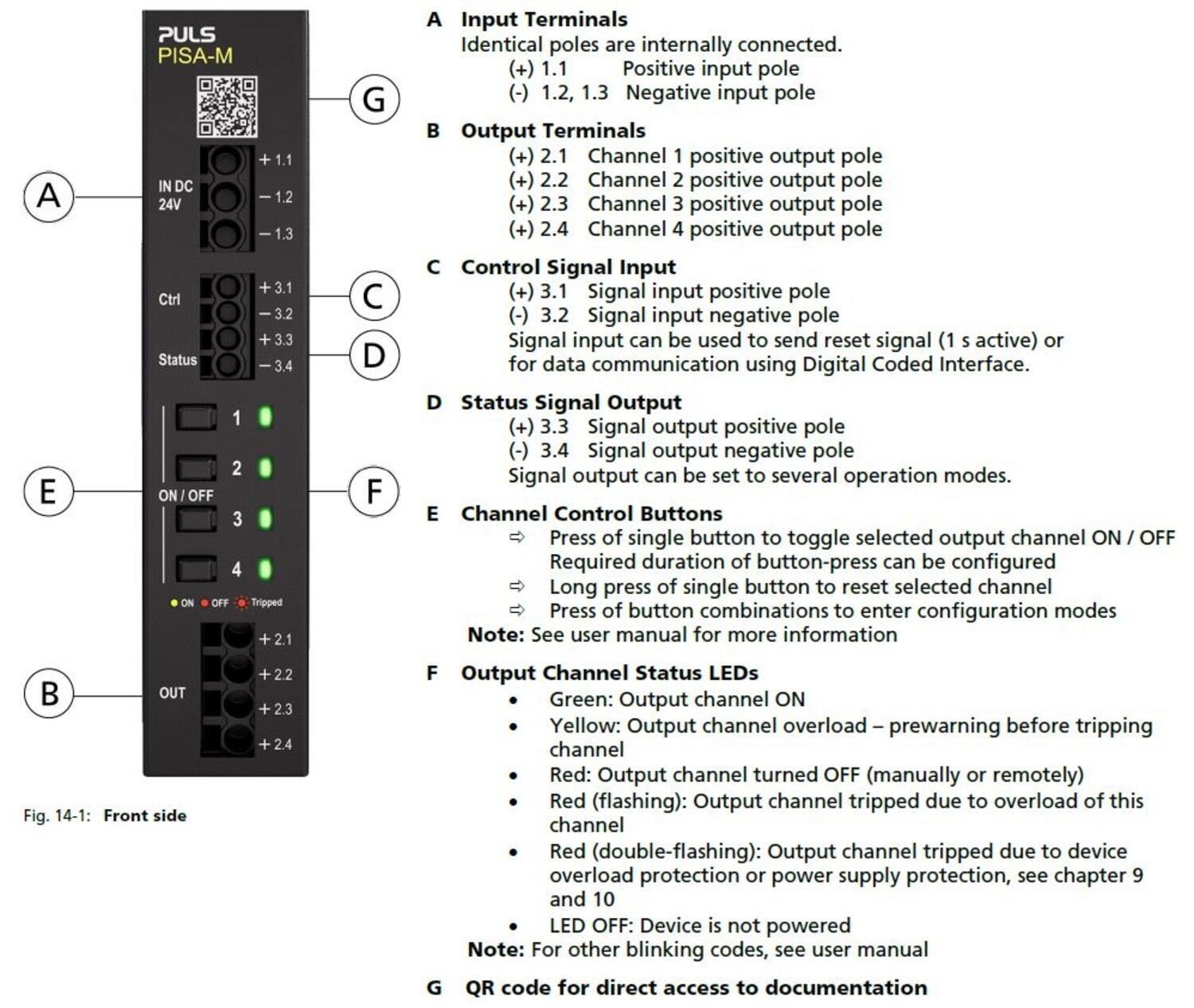

Kursene kan skrus av og på via de 4 knappene i front. Kursen er på om den lyser grønt og av om den lyser rødt med fast lys.

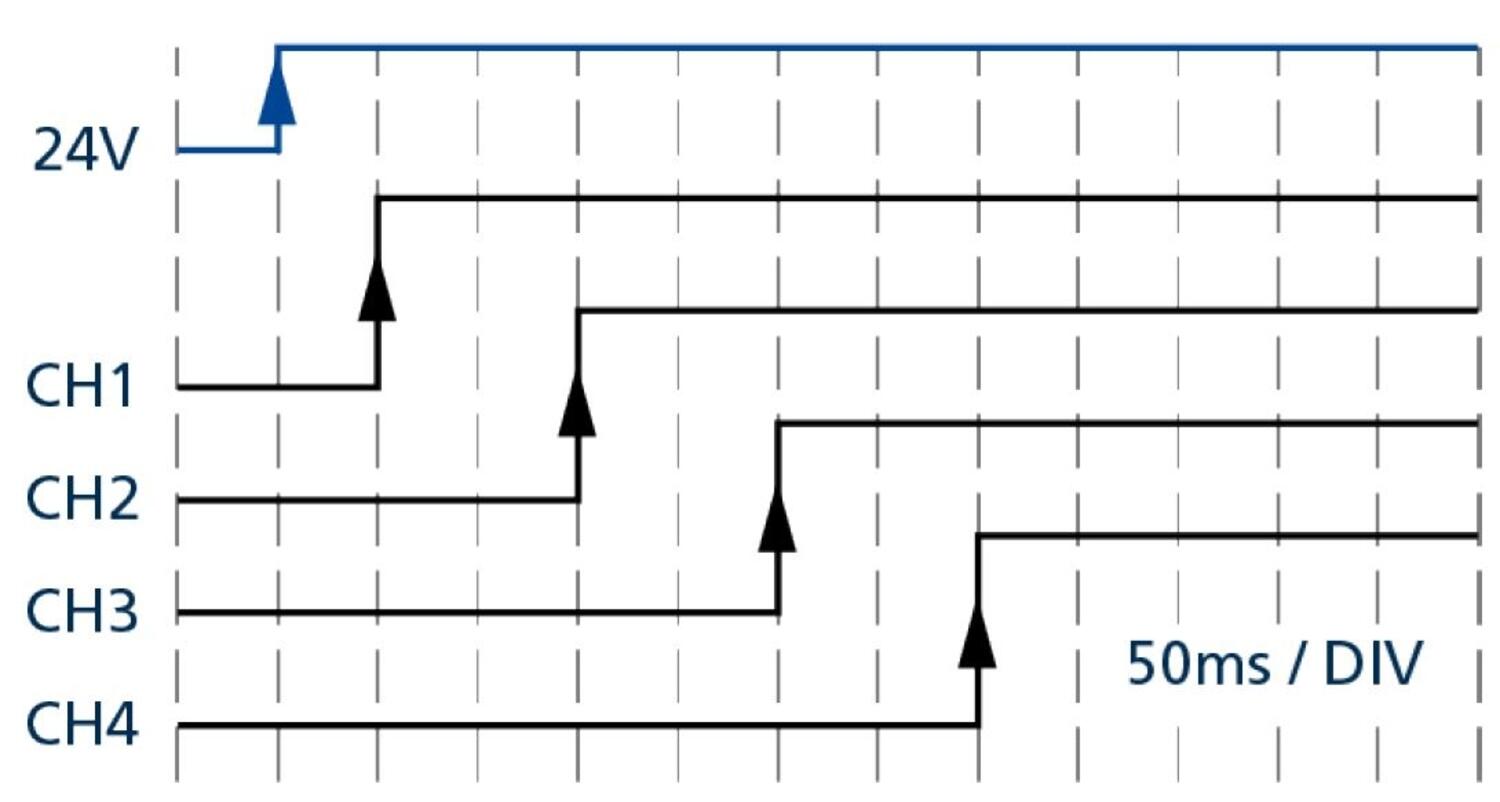

De 4 kursene starter opp med ca. 100 ms intervall.
Fabrikkinnstillingene er at alle kanaler er slått på med en innstilling på 1A og kvikk karakteristikk.
Om en kurs er trippet, blinker respektive LED rødt 1 gang for overbelastning eller kortslutning og rødt 2 ganger for (a) den totale overbelastningsbeskyttelen på 20 A i sek er aktivert eller (b) beskyttelsesmodus for strømforsyning er aktiver. Les mer i brukermanualen punkt 9. Får å resette kursen hold respektive kurs-knapp inne 1 sek.

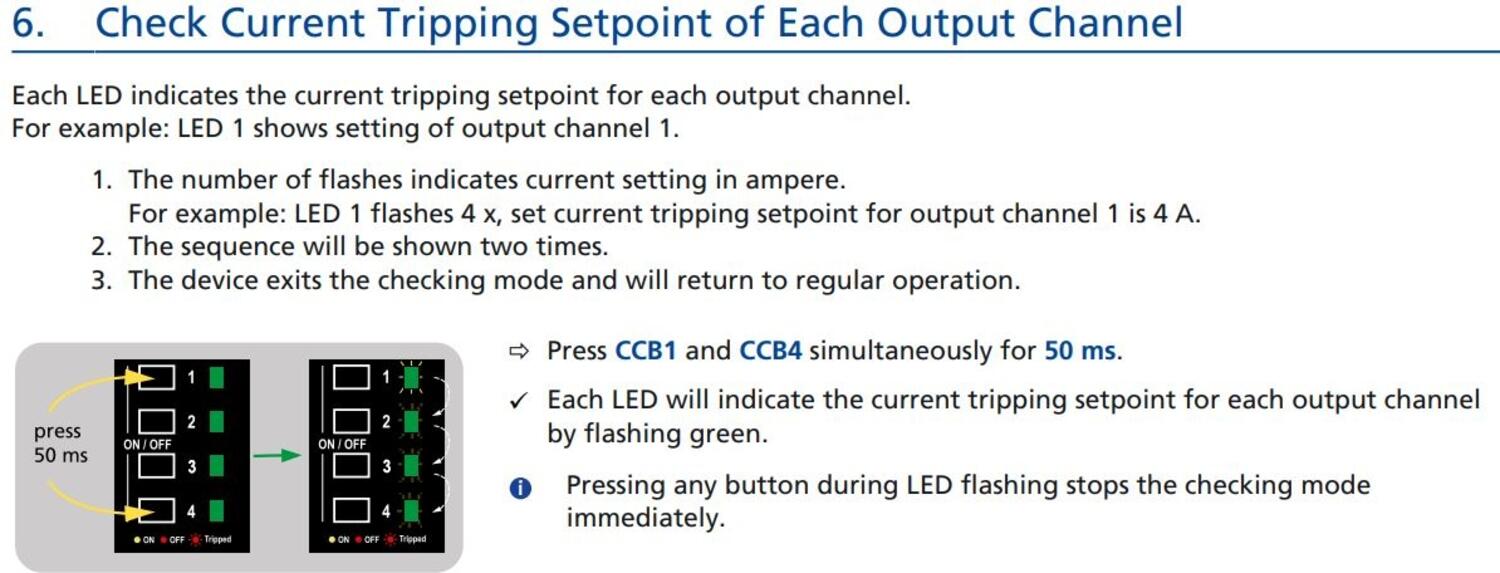

For å sjekke hva de forskjellige kanalene er satt til i Amp nivå:
Trykk knapp 1 og 4 samtidig i et kort øyeblikk (50 ms)
Da blinker LED 1, 2, 3 og 4 grønt raskt det antall Amp som er satt. ( 1 gang for 1 A, 2 ganger 2 A osv.)
Dette skjer i 2 sekvenser.
For å endre de forskjellige Amp nivåene på de forskjellige kanalene: (Maks. 20 A totalt)
Trykk knapp 1 og 4 samtidig over 1 sek. (da lyser alle kanaler oransje)
Trykk på knapp 1 kort (50 ms) så innen 4 sek trykk antall ganger som ønsket amp nivå, eks 3 ganger tilsvarer 3 A. Da blinker det raskt 3 ganger (oransje) (i 2 sekvenser) Trykk så knapp 1 i 1 sek for å lagre. Da blinker den grønt det antall amp som er lagret. Repeter for kanal 2, 3 og 4. For å komme ut av programmeringsmodus trykke knapp 1 og 4 samtidig et kort øyeblikk (50 ms)
For å se og endre om sikringen er satt til kvikk eller treg karakteristikk:
Trykk knapp 1 og 3 samtidig i et kort øyeblikk (50 ms)
Da blinker LED 1-4 grønt i rask takt for kvikk eller sakte for treg karakteristikk (løpelys)
Trykk igjen knapp 1 og 3 samtidig i et kort øyeblikk (50 ms). (innen 4 sek). Da endres karakteristikken.
Dette lagres automatisk.
Hvis ingen knapper trykkes innen 10 sek, går den automatisk ut av programmeringsmodus.
Fjern reset
Hvis en kurs har trippet / løst ut kan man tilføre en spenning 10-30 V DC (over 1 sek) på klemme 3.3 (+) og 3.4 (-), når årsaken er funnet og feilen fikset. De andre kanalene berøres ikke uansett om de er av eller på.

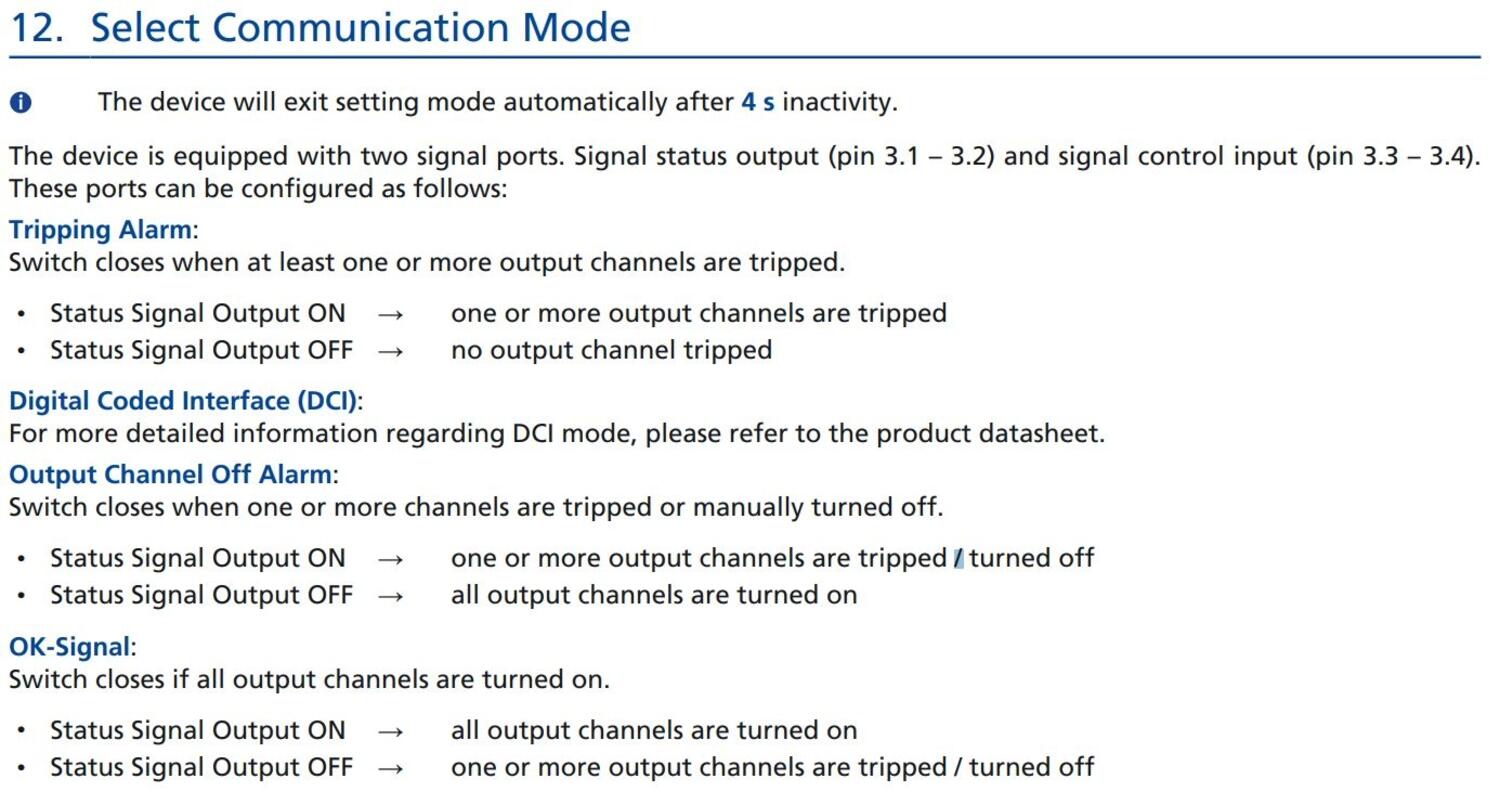

Alarm kontakt Fra fabrikk kommer den som tripping alarm. Se de 4 forskjellige alarm mulighetene under. Les mer i brukermanualen punkt 12.

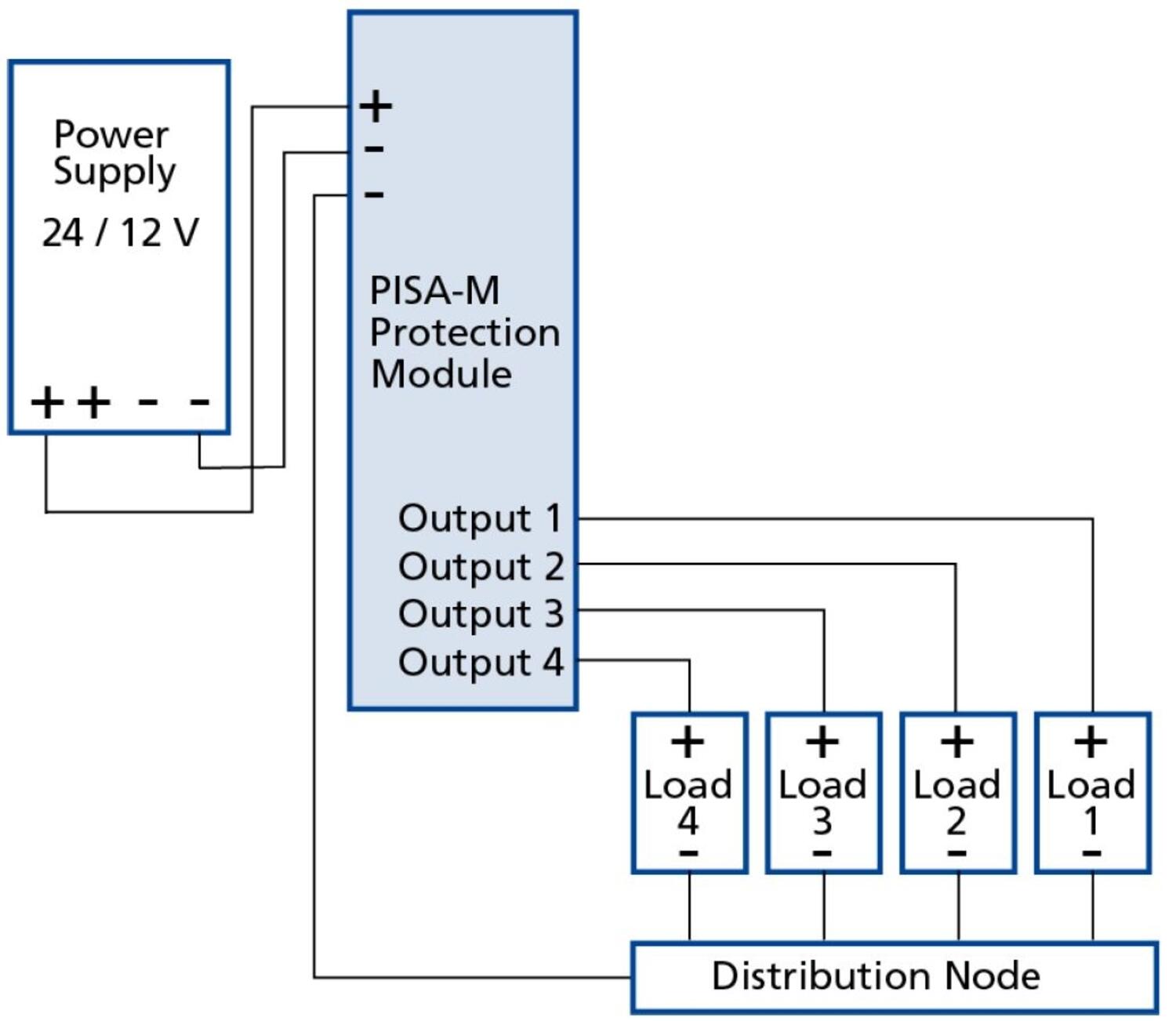

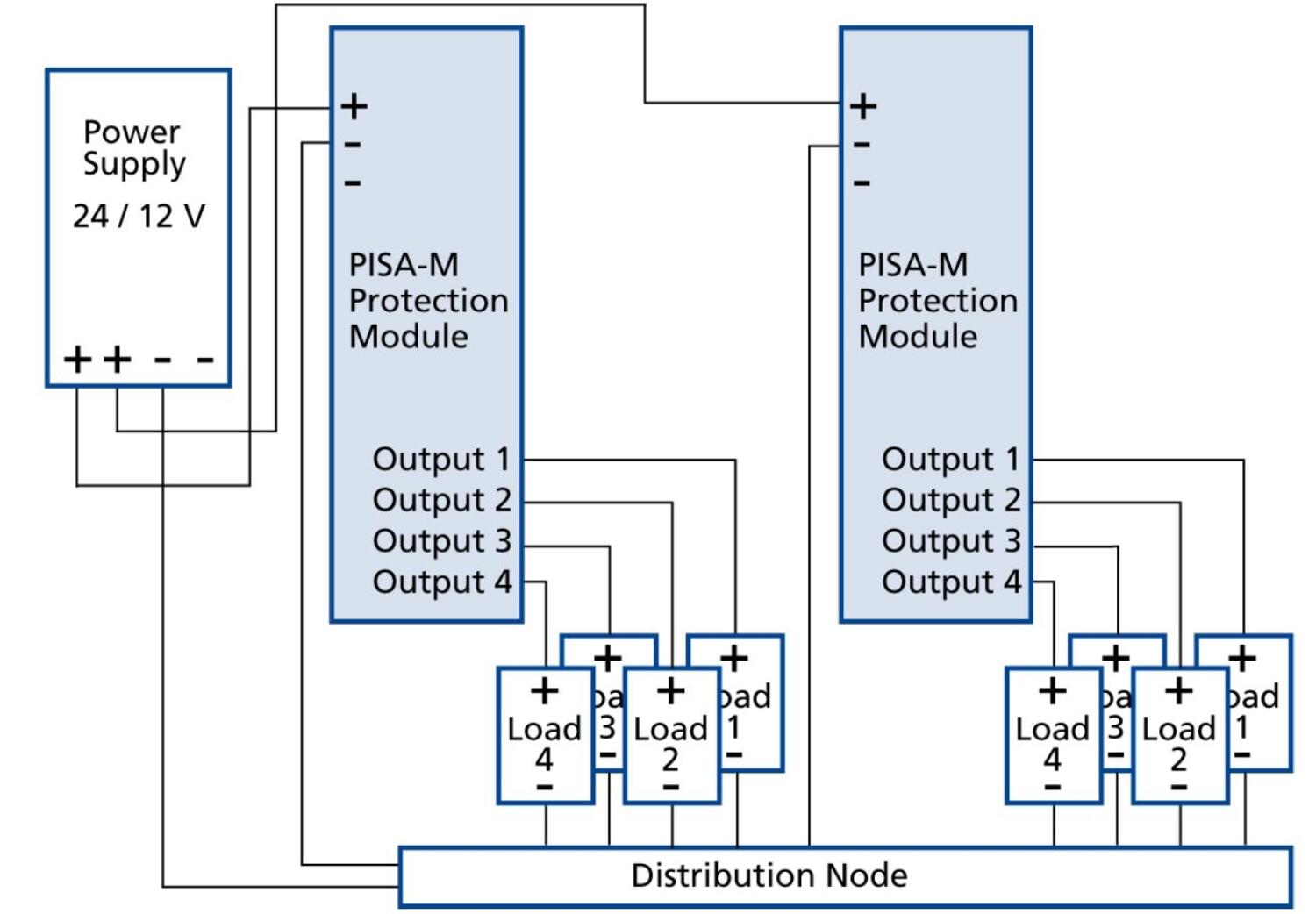

Man kan parallellkoble flere PISA-M moduler for å flere kurser. Hver (+) på PISA-M modulen skal tilkobles direkte til strømforsyning.
Vi anbefaler en fri avstand på 40 mm over og 30 mm under. 0 mm på sidene, 15 mm hvis komponenten på siden avgir varme. (eks strømforsyning).

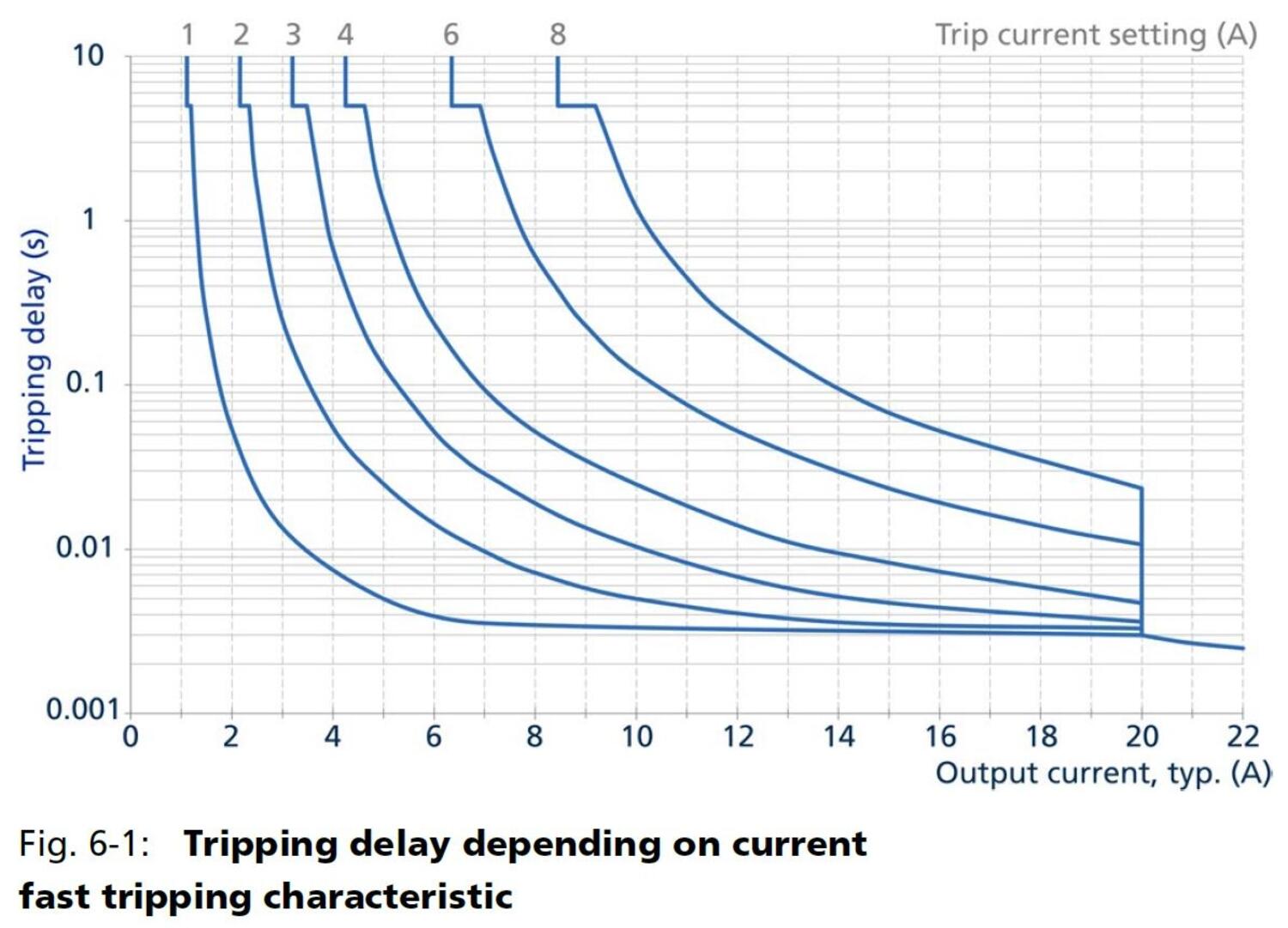

Karakteristikk: (se ellers punkt 6 i databladet)
Kvikk: < 2 ms - 0,22 sek ved kortslutning og 1,5 x In.
Treg: < 10 ms - 1,1 sek ved kortslutning og 1,5 x In.
- 4-kanaler (4x1-8A)
- Kun 22,5 mm bredde
- Felles eller individuel alarm
- Kvikk eller treg karakteristikk
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning DC min. | 9,6 V DC |
| Inngangsspenning DC maks. | 30 V DC |
Utgangsdata |
|
| Utgangsstrøm maks. | 20 A |
| Utgangsstrøm per kanal | Channel 1-4 :1, 2, 3, 4, 6, 8 A |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad | 98 % |
| Levetid | 268 000 h 4x5 A 40 C |
| MTBF (IEC 61709) | 1 142 000 h 4x5 A 40 C |

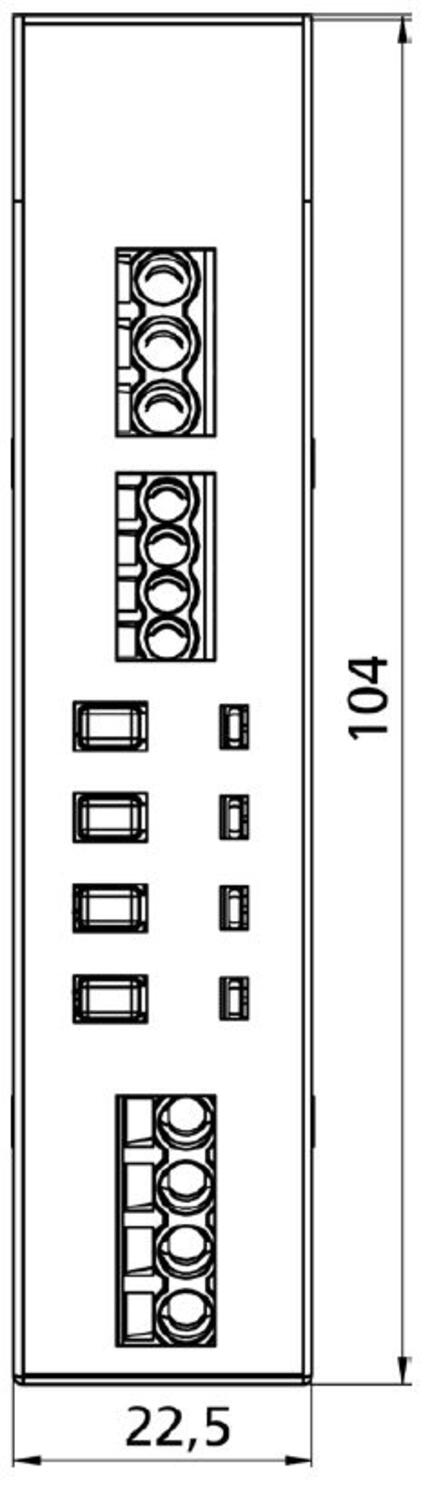

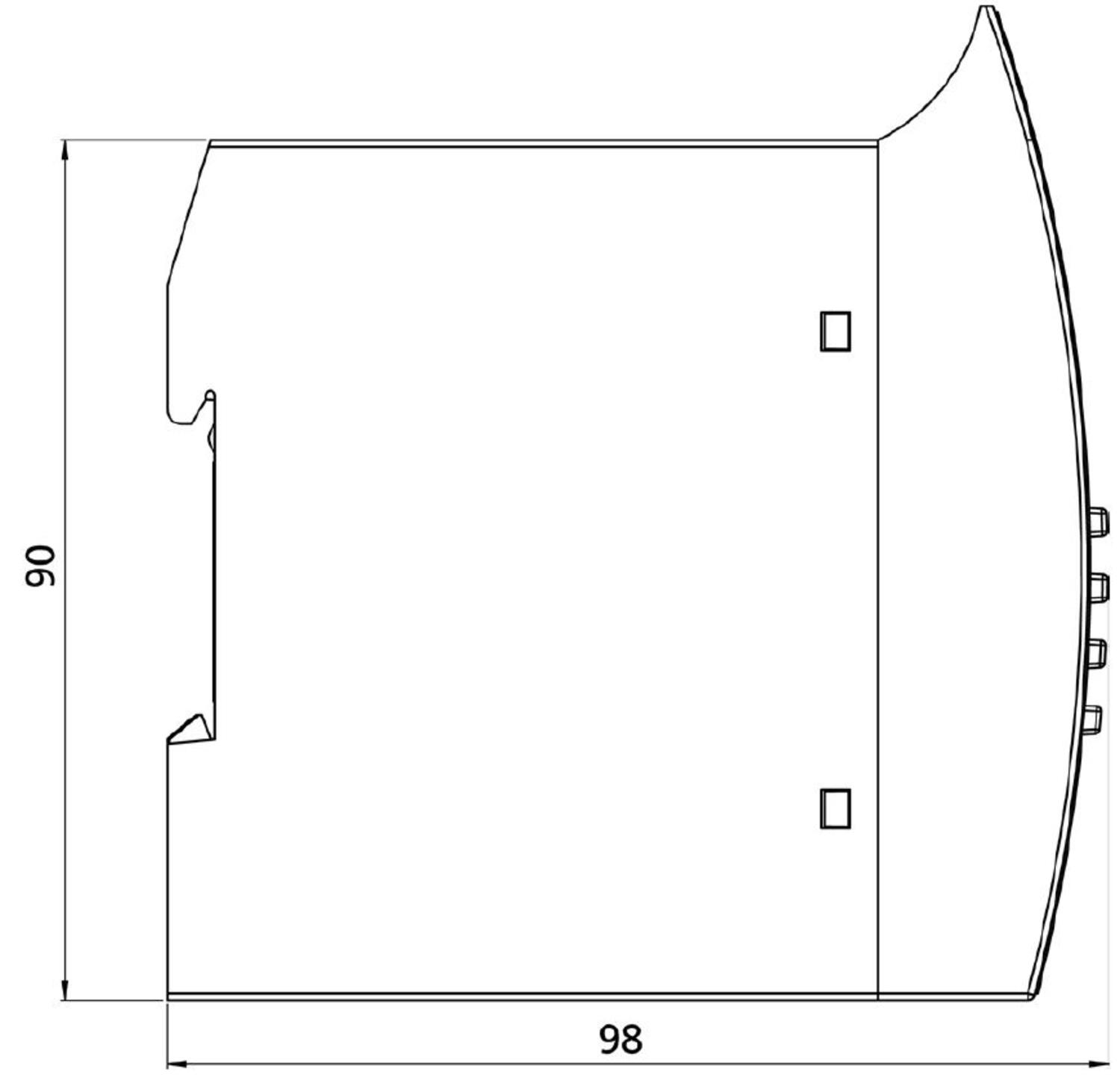

Mål |
|
| Bredde | 23 mm |
| Høyde | 104 mm |
| Dybde | 98 mm |
| Vekt | 0,1 kg |
Øvrige data |
|
|---|---|
| Godkjenninger | CE, UL 61010-1 |
| IP-klasse | IP20 |
| Tilkoblingstype | Push-In |
| Kabelareal flerleder maks. | 2,5 mm² |
| Materiale kapsling | Plast |
| Spenningsfall over halvlederen | 130 mV |
| Statusutgang | Alarmkontakt NO 10-30 V DC 10 mA. Se punkt 12 i brukermanual |
| Strømforbruk | 30 mA ved 24 V DC, 20 mA ved 12 V DC |
| Tilkobling utgang | Push-In |
| Tilbakeføring av last | 30 V DC |
| Tilkobling inngang | Push-In |
Produktbeskrivelse
Puls PISA-M elektronisk sikring er en 4-kanals DIN-skinne monterbar sikring for 12 og 24 V DC systemer. Den er meget liten fysisk og bygger kun 22,5 mm i bredden på DIN-Skinnen.
PISA-M er meget universell og strømforsyninger fra 90-480 W (24 V DC) kan brukes foran denne.
- 4 kanaler
- Kun 22,5 mm bredde
- Hver kanal kan justeres til: 1/2/3/4/6/8 A (Maks 20 A totalt)
- Man kan velge kvikk eller treg karakteristikk (eks. treg for startstrømkrevende utstyr)
- Push in tilkobling
- Lokal eller fjernreset
Kursene kan skrus av og på via de 4 knappene i front. Kursen er på om den lyser grønt og av om den lyser rødt med fast lys.
De 4 kursene starter opp med ca. 100 ms intervall.
Fabrikkinnstillingene er at alle kanaler er slått på med en innstilling på 1A og kvikk karakteristikk.
Om en kurs er trippet, blinker respektive LED rødt 1 gang for overbelastning eller kortslutning og rødt 2 ganger for (a) den totale overbelastningsbeskyttelen på 20 A i sek er aktivert eller (b) beskyttelsesmodus for strømforsyning er aktiver. Les mer i brukermanualen punkt 9. Får å resette kursen hold respektive kurs-knapp inne 1 sek.
For å sjekke hva de forskjellige kanalene er satt til i Amp nivå:
Trykk knapp 1 og 4 samtidig i et kort øyeblikk (50 ms)
Da blinker LED 1, 2, 3 og 4 grønt raskt det antall Amp som er satt. ( 1 gang for 1 A, 2 ganger 2 A osv.)
Dette skjer i 2 sekvenser.
For å endre de forskjellige Amp nivåene på de forskjellige kanalene: (Maks. 20 A totalt)
Trykk knapp 1 og 4 samtidig over 1 sek. (da lyser alle kanaler oransje)
Trykk på knapp 1 kort (50 ms) så innen 4 sek trykk antall ganger som ønsket amp nivå, eks 3 ganger tilsvarer 3 A. Da blinker det raskt 3 ganger (oransje) (i 2 sekvenser) Trykk så knapp 1 i 1 sek for å lagre. Da blinker den grønt det antall amp som er lagret. Repeter for kanal 2, 3 og 4. For å komme ut av programmeringsmodus trykke knapp 1 og 4 samtidig et kort øyeblikk (50 ms)
For å se og endre om sikringen er satt til kvikk eller treg karakteristikk:
Trykk knapp 1 og 3 samtidig i et kort øyeblikk (50 ms)
Da blinker LED 1-4 grønt i rask takt for kvikk eller sakte for treg karakteristikk (løpelys)
Trykk igjen knapp 1 og 3 samtidig i et kort øyeblikk (50 ms). (innen 4 sek). Da endres karakteristikken.
Dette lagres automatisk.
Hvis ingen knapper trykkes innen 10 sek, går den automatisk ut av programmeringsmodus.
Fjern reset
Hvis en kurs har trippet / løst ut kan man tilføre en spenning 10-30 V DC (over 1 sek) på klemme 3.3 (+) og 3.4 (-), når årsaken er funnet og feilen fikset. De andre kanalene berøres ikke uansett om de er av eller på.
Alarm kontakt Fra fabrikk kommer den som tripping alarm. Se de 4 forskjellige alarm mulighetene under. Les mer i brukermanualen punkt 12.
Man kan parallellkoble flere PISA-M moduler for å flere kurser. Hver (+) på PISA-M modulen skal tilkobles direkte til strømforsyning.
Vi anbefaler en fri avstand på 40 mm over og 30 mm under. 0 mm på sidene, 15 mm hvis komponenten på siden avgir varme. (eks strømforsyning).
Karakteristikk: (se ellers punkt 6 i databladet)
Kvikk: < 2 ms - 0,22 sek ved kortslutning og 1,5 x In.
Treg: < 10 ms - 1,1 sek ved kortslutning og 1,5 x In.
