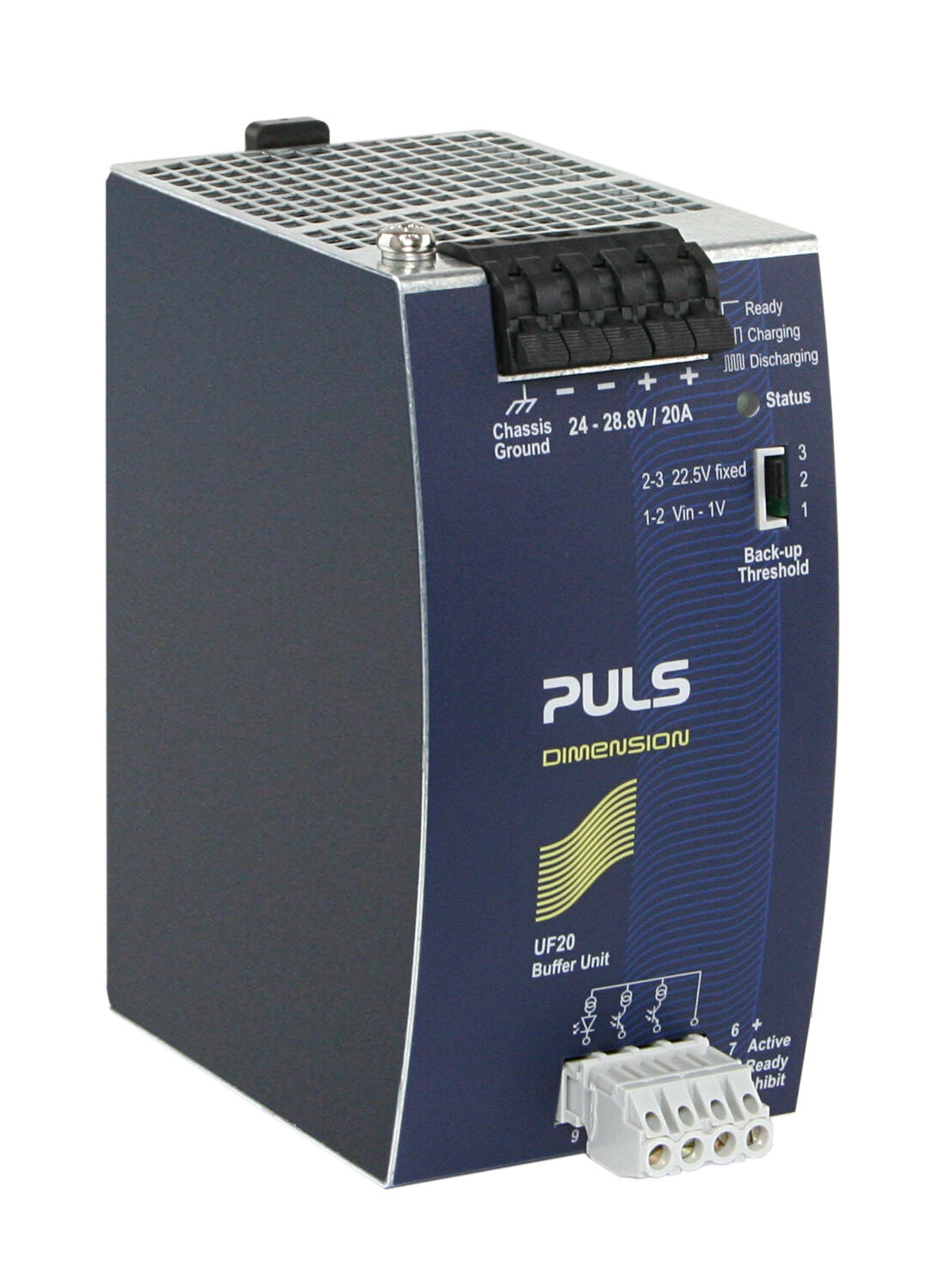

DC-UPS 24 V DC / Buffermodul
UF20.241
Buffermodulen er tatt frem for å forhindre tap av 24 V DC ved korte bortfall av primærspenning.
Eksempel på dette kan være at en stor motor drar i gang og man får en dip i spenningen. Andre eksempel kan være å gi en kontrollert shutdown av en industri PC om spenningen plutselig forsvinner.

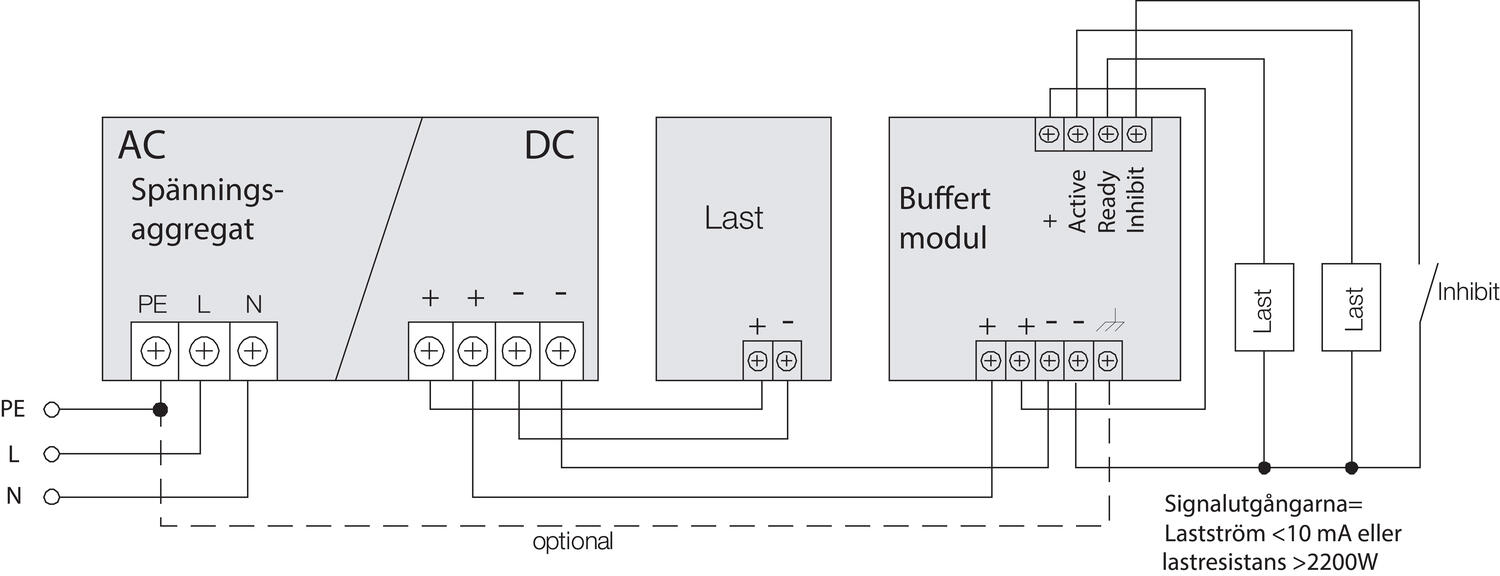

Buffermodulen kobles parallelt med strømforsyningens 24 V DC-utgang og lades opp med hjelp av en kondensatorbank. Om primærspenningen på nettforsyningen forsvinner og utspenningen synker ned til 22,5 V DC kobles buffermodulen automatisk inn og hindrer spenningsbortfallet. Buffermodulen klarer å levere 20 A/24 V DC i 200 ms, om belastningen er mindre øker også tiden.
Om tiden er for kort kan man benytte UF40.241 eller UC10.. modellene

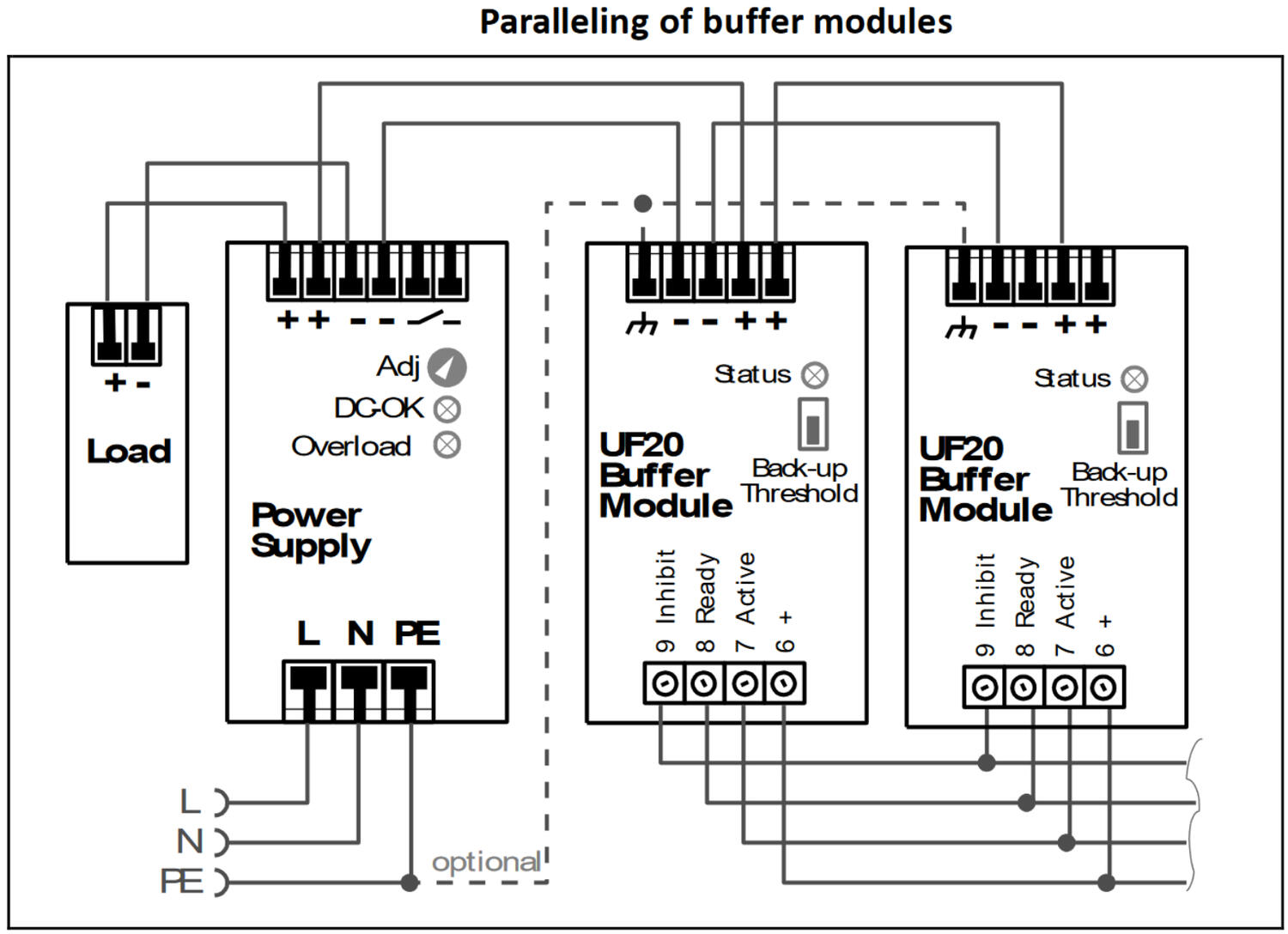

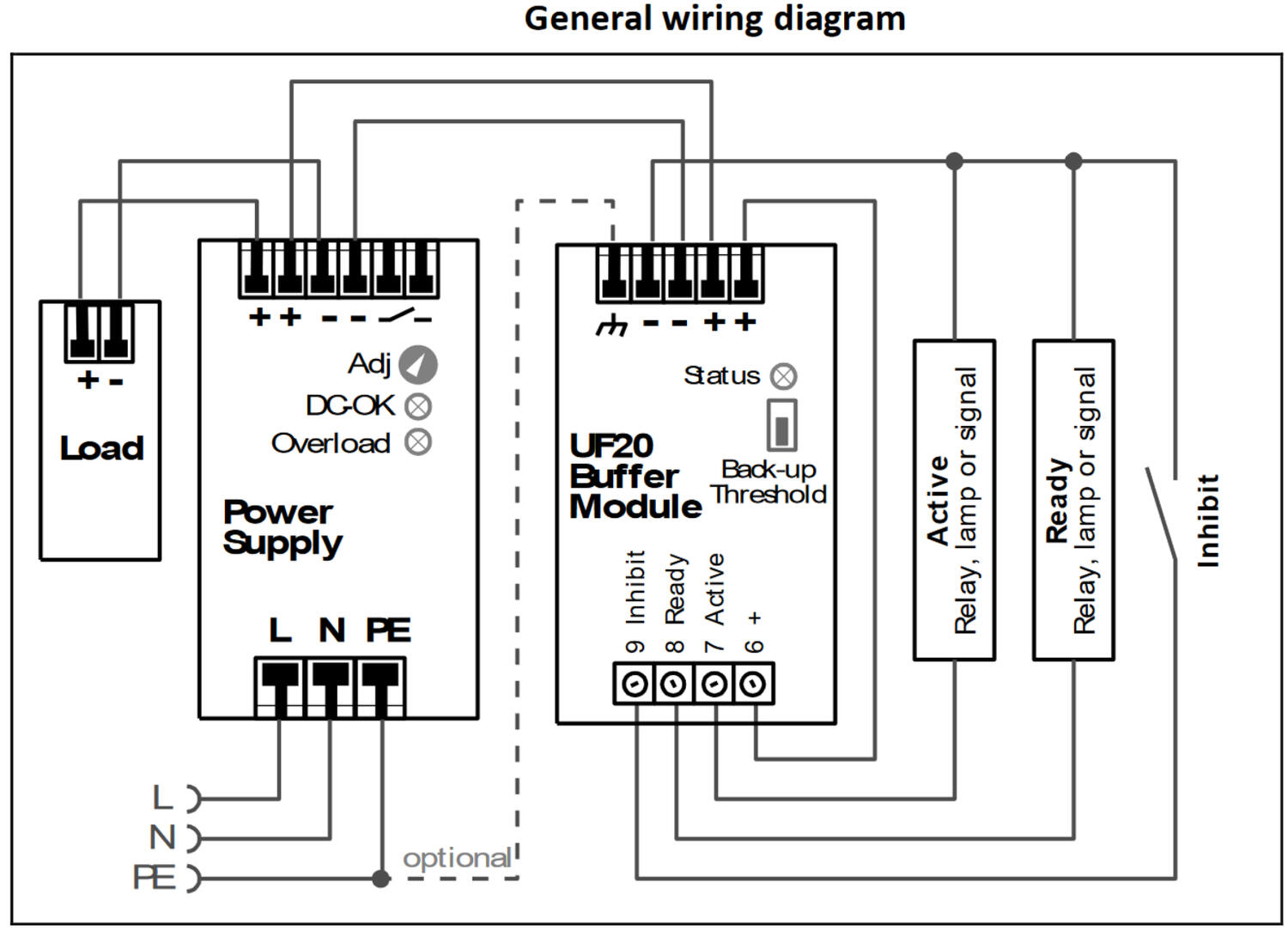

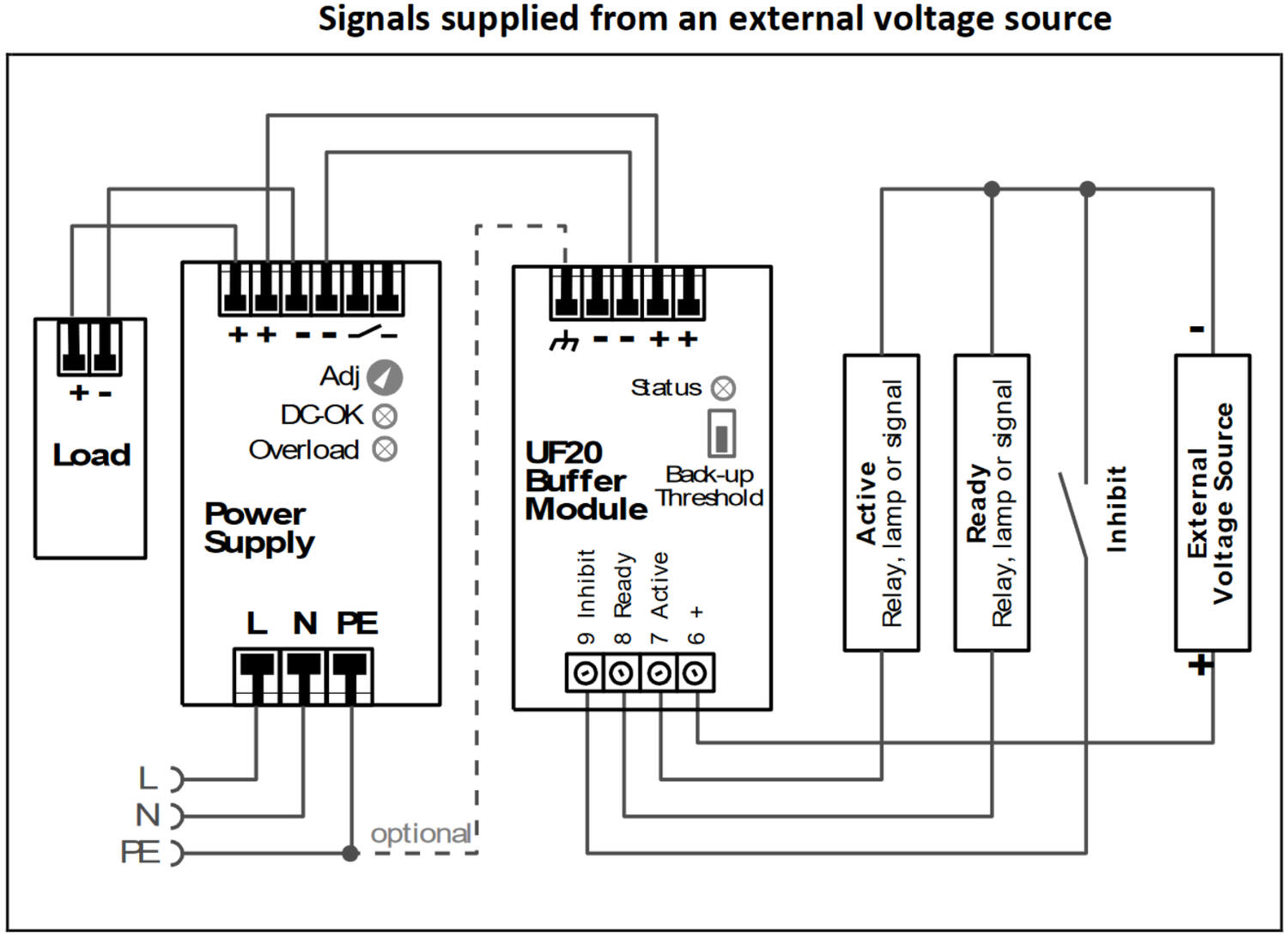

Ved parallellkopling av to moduler dobler man tiden opp til 20 A. Alternativt kan man tilkoble opptil 40A nettforsyning med 200 ms tid. Det finnes to statusutganger som indikerer når buffermodulen er klar til bruk samt når den er aktiv. Videre finnes det en inngang for utkobling av modulen ved eks. sikkerhetskretser og service. En LED i fronten viser statusen. Buffermodulen krever ikke vedlikehold ettersom den ikke inneholder batteri og passer i alle applikasjoner der man vil unngå stopp pga. tilfeldige spenningsbortfall.
V -1 V skal brukes om man jobber med høyere spenninger enn 24 V DC, f.eks. ved kompensering av spenningsfall i kabler. Modulen kommer da til å aktiveres når spenningen synker -1V under den innstilte spenningen, hurtigere enn 0,54 V/S. (om falltiden er langsommere enn 0,54 V/s kobles buffermodulen inn når spenningen når 22,5 V DC).

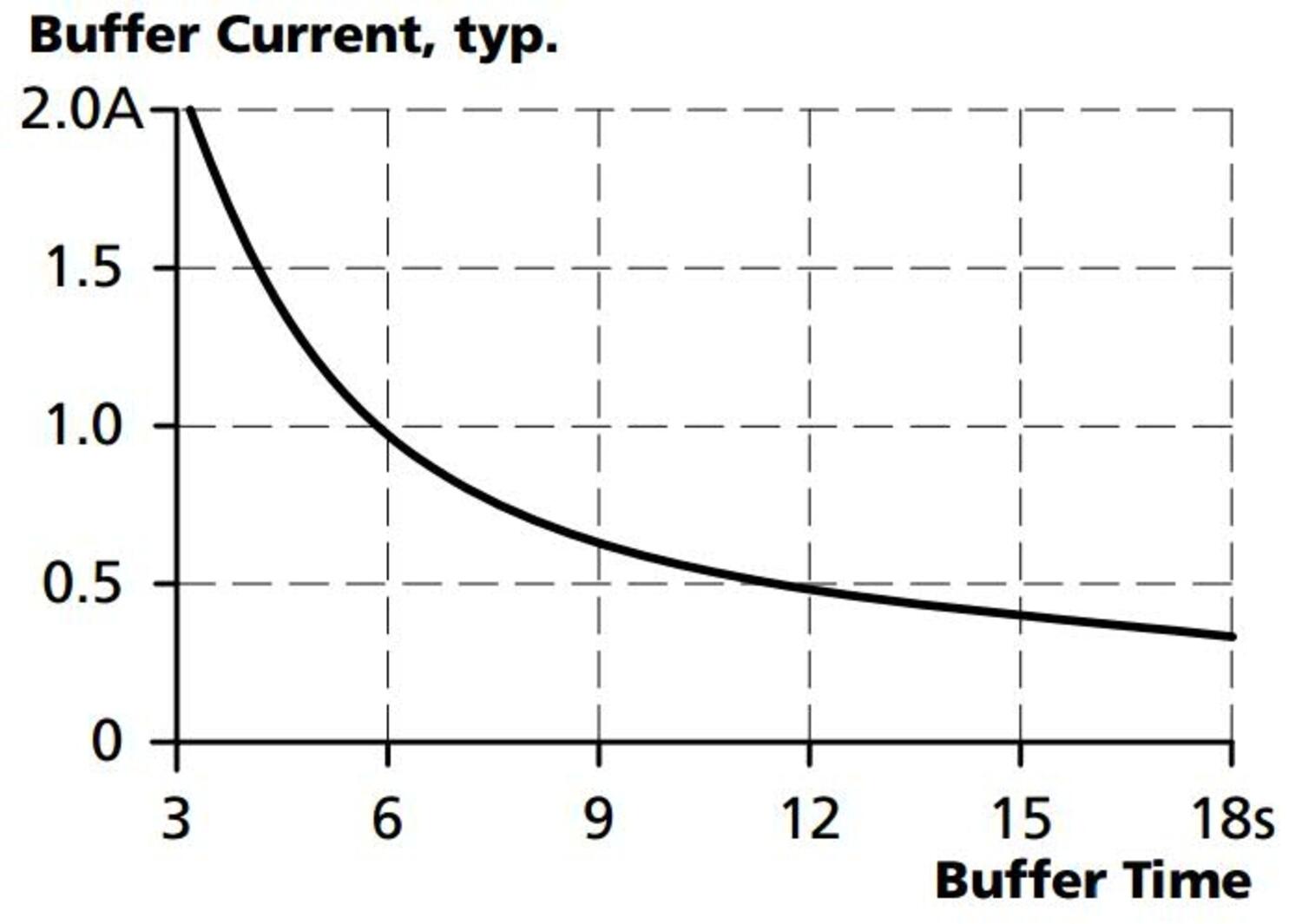

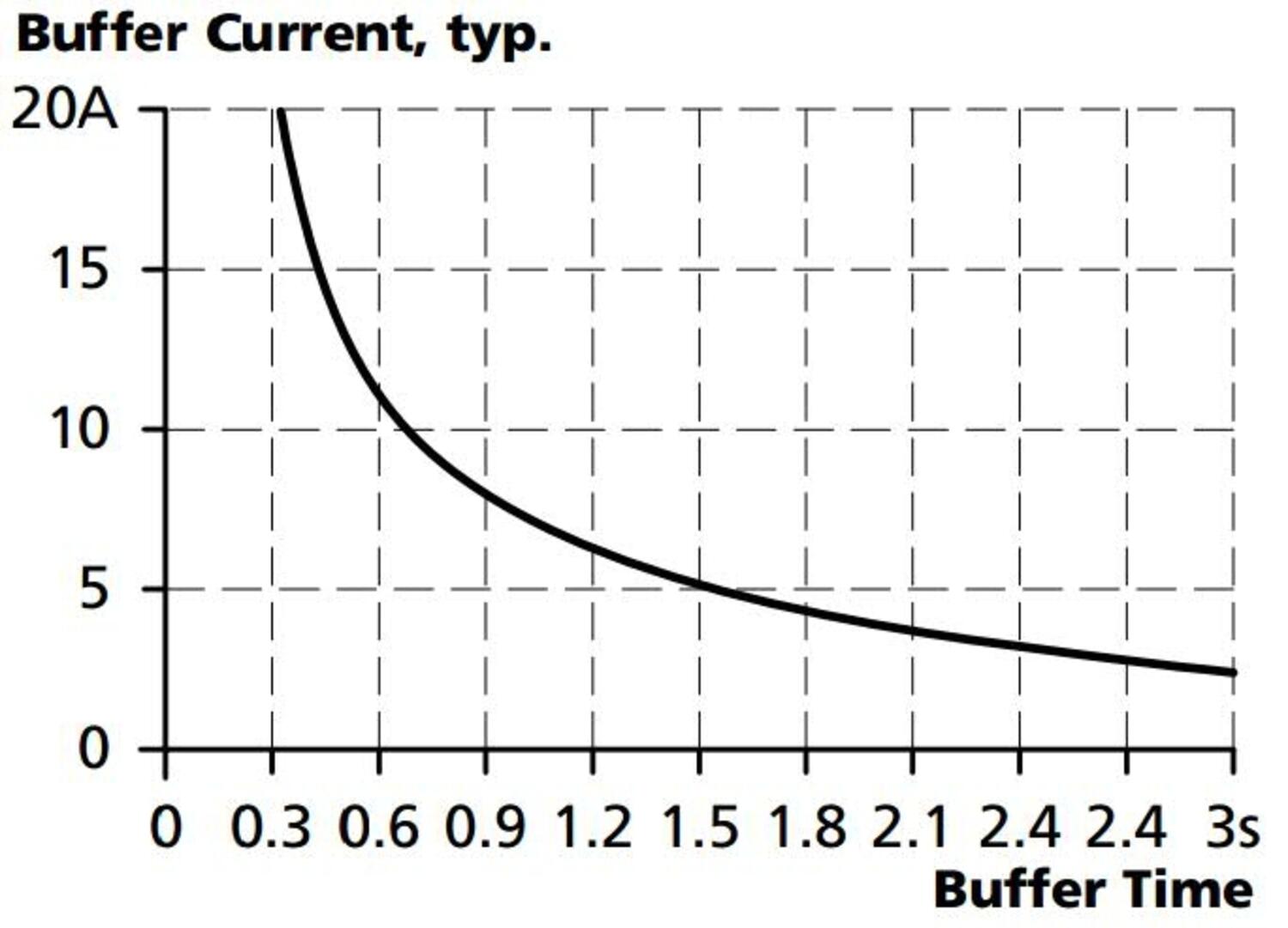

- 2 A back-up i 2 sek
- 5 A back-up i 0,8 sek
- 20 A back-up i 0,2 sek
- Beskytter mot tilfeldige spenningsdropp
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning fra strømforsyning | 24 |
| Inngansstrøm ved lading | 0,6 A |
Utgangsdata |
|
| Utgangsstrøm i buffertstilling maks. | 20 A |
| Utgangsstrøm ved 24V DC | 20 A |
| Utgangsspenning normal drift | 24 |
| Utgangsspenning ved bufring | 22,5 |
| Utgangsstrøm ved normal drift maks. | 20 A |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad | 99 |
| Levetid | 166 000 h @ 40 °C, stand-by mode |
| MTBF (IEC 61709) | 2 327 000 h @ 40 °C, stand-by mode |

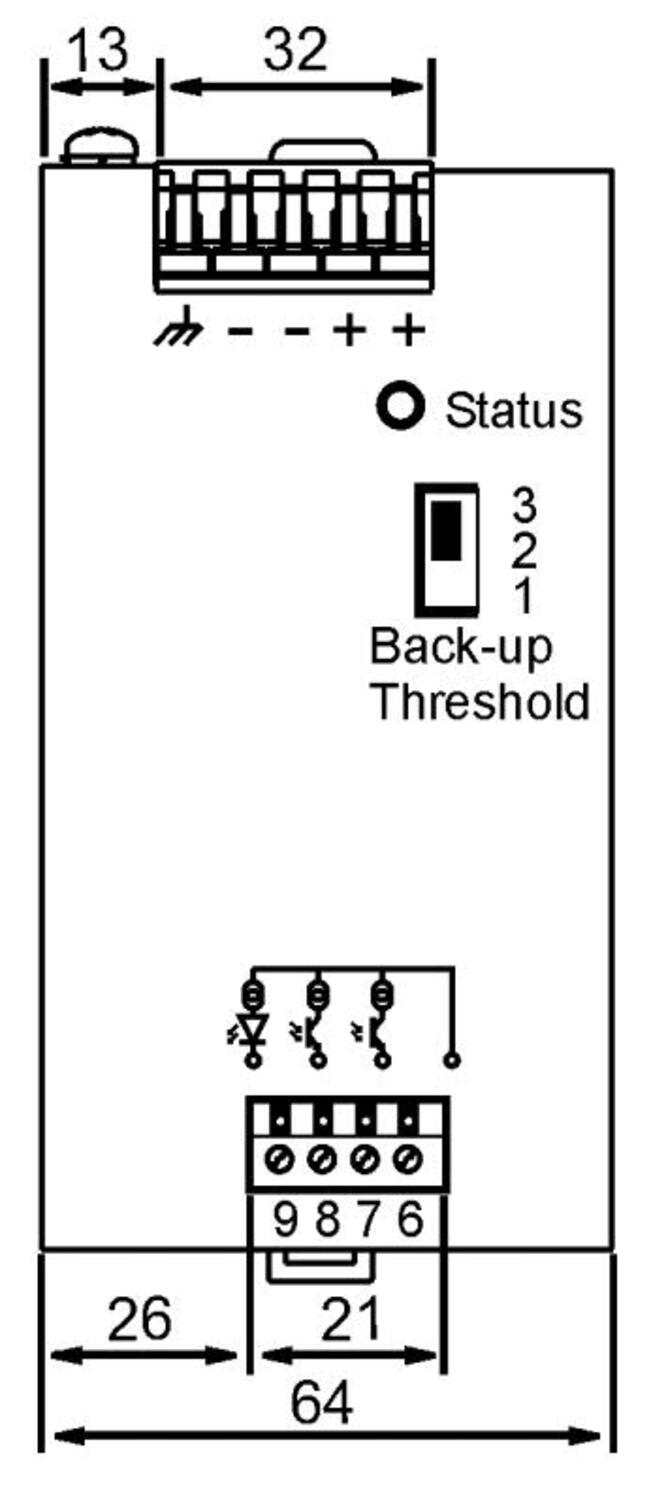

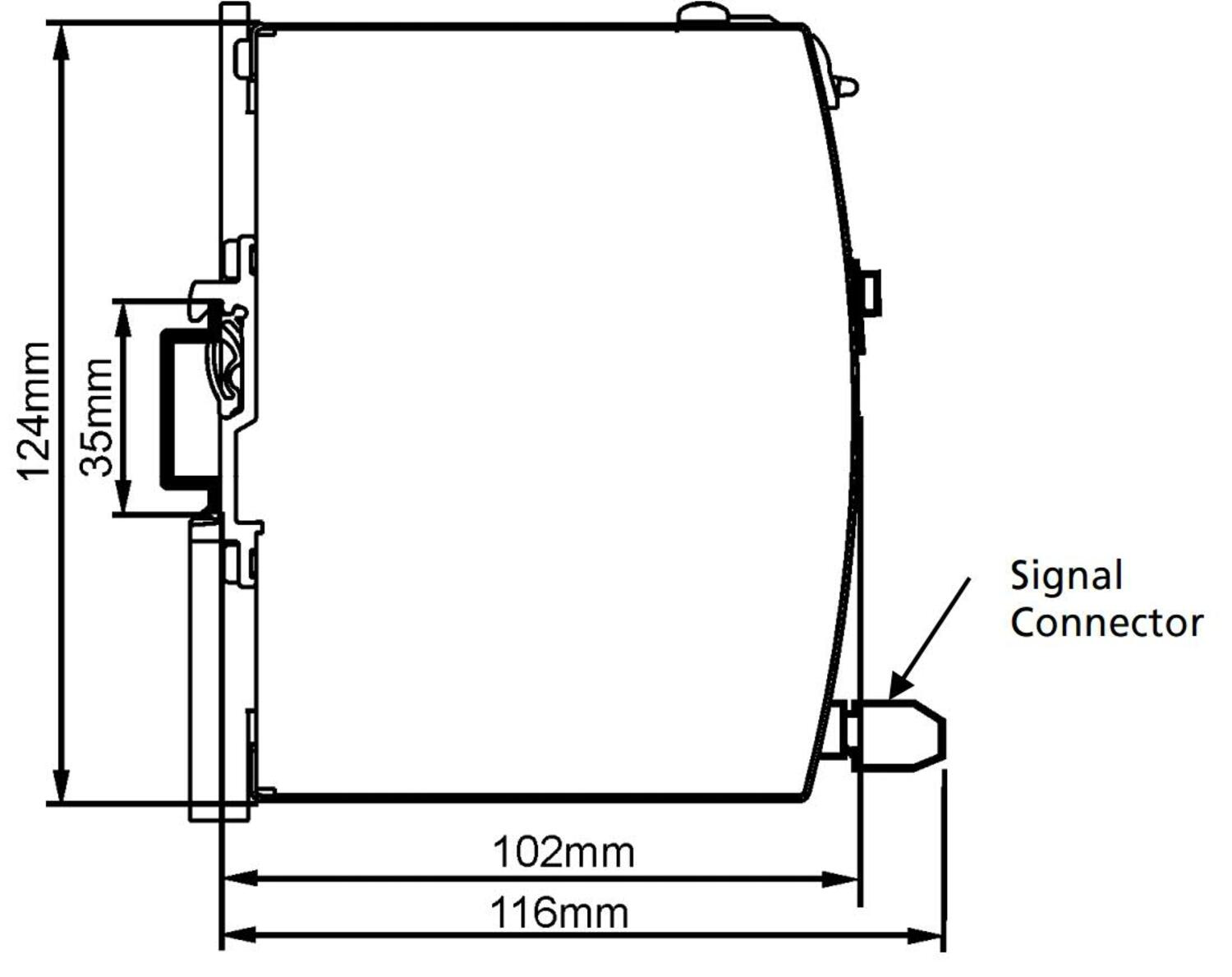

Mål |
|
| Bredde | 64 |
| Høyde | 124 |
| Dybde | 102 |
| Vekt | 0,74 |
Øvrige data |
|
|---|---|
| Godkjenninger | CB, CE, CSA, CSA US, UL |
| Inngang inhibit | Ekstern avstengning |
| IP-klasse | IP20 |
| Kabeltilkobling | Fjærklemme. 0,5-4 mm² flerleder eller 0,5-6 mm² enleder |
| Ladetid typisk verdi | Mak. 29 sek. (når innsp. har vært borte flere timer) |
| Ladestrøm til batteri. Typisk verdi | 0,6 A |
| Materiale kapsling | Aluminium |
| Rippel maks. | 200 |
| Spenningsnivå for aktivering av buffermodul | 22,5 |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 70 °C |
| Type strømforsyning | Buffermodul |
Produktbeskrivelse
Buffermodulen er tatt frem for å forhindre tap av 24 V DC ved korte bortfall av primærspenning.
Eksempel på dette kan være at en stor motor drar i gang og man får en dip i spenningen. Andre eksempel kan være å gi en kontrollert shutdown av en industri PC om spenningen plutselig forsvinner.
Buffermodulen kobles parallelt med strømforsyningens 24 V DC-utgang og lades opp med hjelp av en kondensatorbank. Om primærspenningen på nettforsyningen forsvinner og utspenningen synker ned til 22,5 V DC kobles buffermodulen automatisk inn og hindrer spenningsbortfallet. Buffermodulen klarer å levere 20 A/24 V DC i 200 ms, om belastningen er mindre øker også tiden.
Om tiden er for kort kan man benytte UF40.241 eller UC10.. modellene
Ved parallellkopling av to moduler dobler man tiden opp til 20 A. Alternativt kan man tilkoble opptil 40A nettforsyning med 200 ms tid. Det finnes to statusutganger som indikerer når buffermodulen er klar til bruk samt når den er aktiv. Videre finnes det en inngang for utkobling av modulen ved eks. sikkerhetskretser og service. En LED i fronten viser statusen. Buffermodulen krever ikke vedlikehold ettersom den ikke inneholder batteri og passer i alle applikasjoner der man vil unngå stopp pga. tilfeldige spenningsbortfall.
V -1 V skal brukes om man jobber med høyere spenninger enn 24 V DC, f.eks. ved kompensering av spenningsfall i kabler. Modulen kommer da til å aktiveres når spenningen synker -1V under den innstilte spenningen, hurtigere enn 0,54 V/S. (om falltiden er langsommere enn 0,54 V/s kobles buffermodulen inn når spenningen når 22,5 V DC).
