PULS
DC/DC omformere for frekvensomformere
600/24 VDC 20A

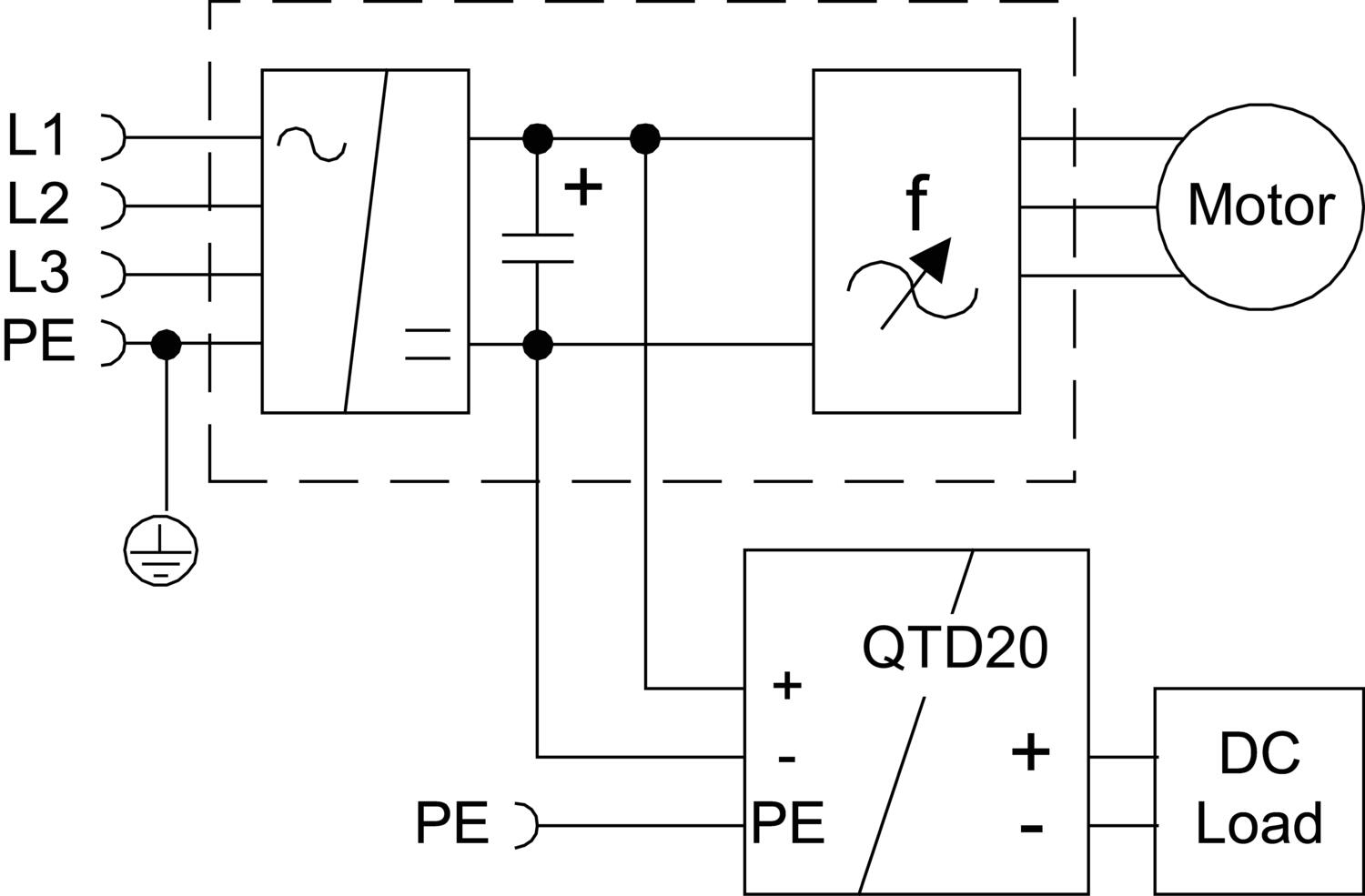

DC/DC omformeren er spesialvariant tatt frem for å kobles direkte til frekvensomformeres DC-buss.
Denne spenningen er normalt ikke filtrert, har høy EMI støy og gir høye lekkstrømmer. DC/DC omformeren har et meget robust inngangstrinn og filter noe som sikker drift også ved meget høy støy på forsyningsspenning. Doble 600 V DC sikringer er innebygget noe som sparer plass og penger.
Ved tap av forsyningsspenningen fungerer motoren som en generator gir spenning til DC/DC omformeren. Dette medfører at 24 V DC spenningen beholdes til man får gjennomført et kontrollert stopp.

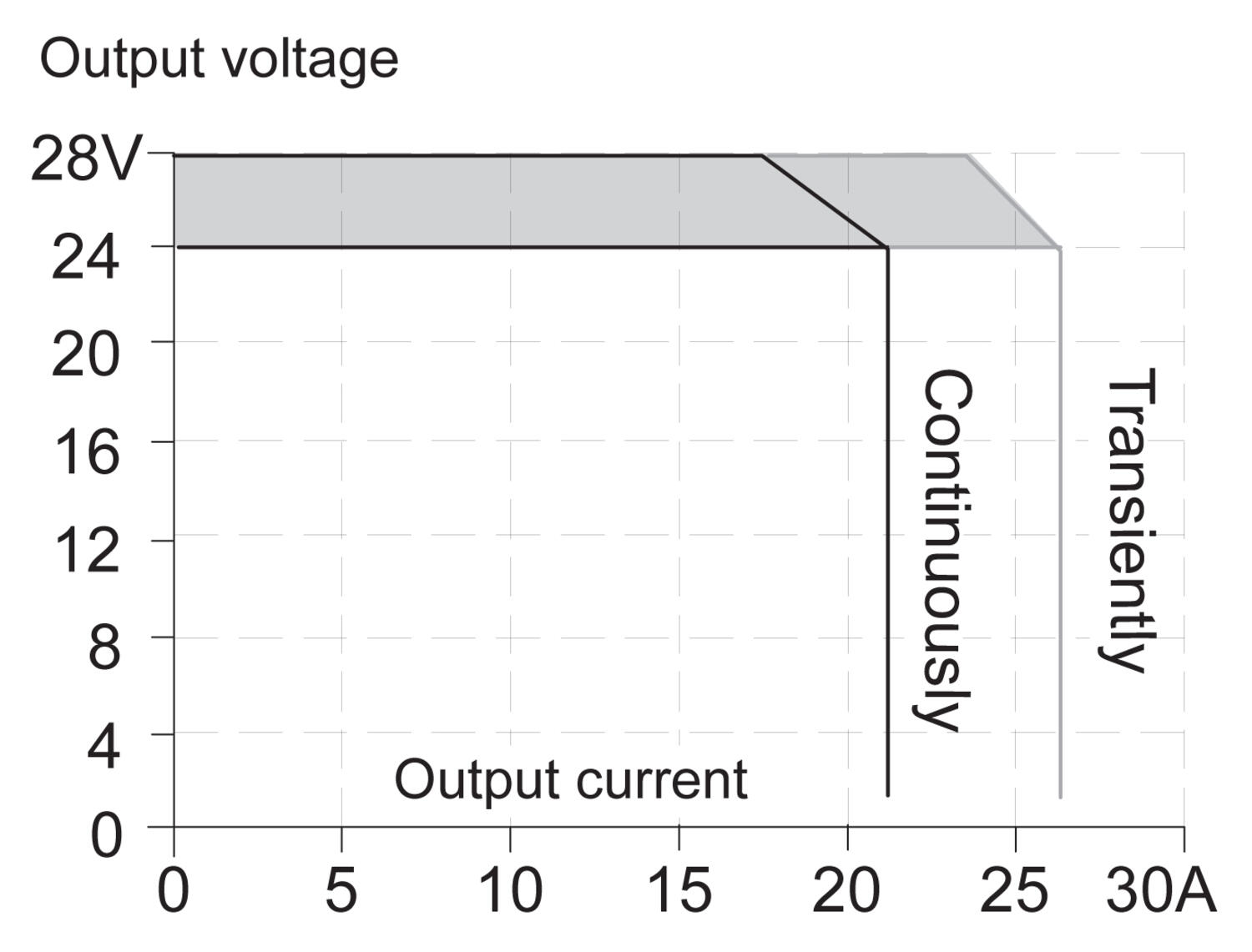

Bonuseffekten gir 25 % ekstra reserve ved konstant 24 V DC i 4 sekunder, noe som er en fordel ved høye startstrømmer. DC/DC omformeren har polaritetsbeskyttelse og meget liten innrusningsstrøm.
Videre finnes en releutgang (DC OK) som faller når spenningen avviker mer enn 10 % fra innstilt verdi. |
|
- Inn: 600 V DC
- Ut: 24 V DC
- 95 % virkningsgrad
- For frekvensomformerens DC-bus
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning DC | 600 V |
| Inngangsspenning DC min. | 480 V DC |
| Inngangsspenning DC maks. | 840 V DC |
| Innrusningsstrøm | Typ. 1,6 A @ 600 V DC |
| Inngangsripple maks. | 50 V pp |
Utgangsdata |
|
| Utgangsspenning | 24 V DC |
| Utgangsspenning min. | 24 V DC |
| Utgangsspenning maks. | 28 V DC |
| Utgangsstrøm | 20 A |
| Effekt | 480 W |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad | 95 % |
| Levetid | 42000 h @ 24 V DC, 20 A, 40 °C |
| MTBF (IEC 61709) | 446000 h @ 24 V DC, 20 A, 40 °C |

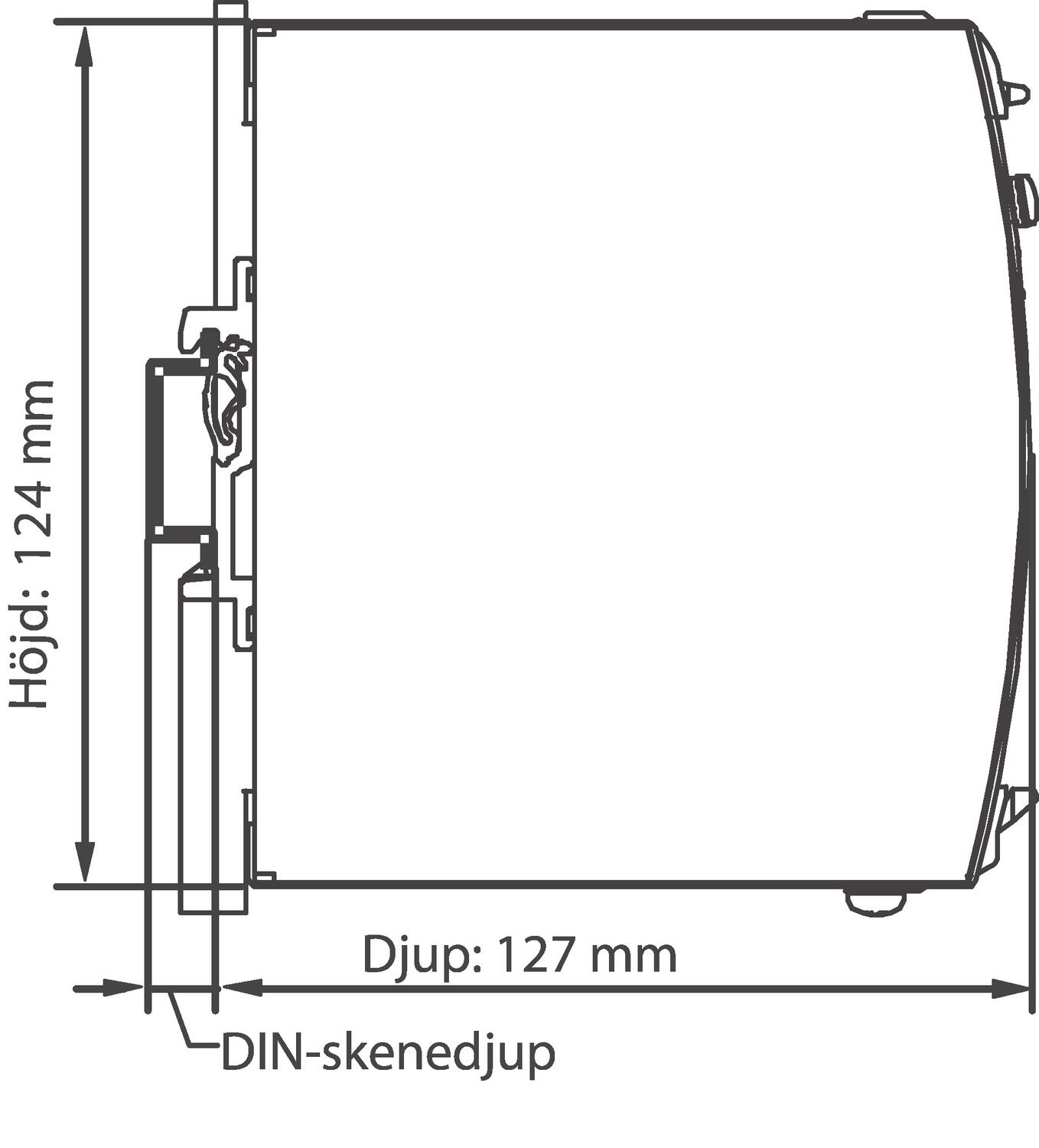

Mål |
|
| Bredde | 65 mm |
| Høyde | 124 mm |
| Dybde | 127 mm |
*Invisible Heading* |
|
|---|---|
| Vekt | 0,89 kg |
Øvrige data |
|
| Godkjenninger | CE, CSA, UL |
| Holdetid | Typ. 22 ms @ 600 V DC |
| IP-klasse | IP20 |
| Tilkoblingstype | Kraftig fjærtilkobling |
| Materiale kapsling | Aluminium |
| Rippel maks. | 100 mV pp |
| Serie | Dimension Q |
| Strømredusering over +60 til +70 °C | 12 W/°C |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 60 °C |
| Oppstartsforsinkelse | 350 ms |
| Type strømforsyning | DC-DC |
| Aktivt transientfilter | Ja |
| DC-OK releutgang | Ja |
Produktbeskrivelse
DC/DC omformeren er spesialvariant tatt frem for å kobles direkte til frekvensomformeres DC-buss.
Denne spenningen er normalt ikke filtrert, har høy EMI støy og gir høye lekkstrømmer. DC/DC omformeren har et meget robust inngangstrinn og filter noe som sikker drift også ved meget høy støy på forsyningsspenning. Doble 600 V DC sikringer er innebygget noe som sparer plass og penger.
Ved tap av forsyningsspenningen fungerer motoren som en generator gir spenning til DC/DC omformeren. Dette medfører at 24 V DC spenningen beholdes til man får gjennomført et kontrollert stopp.
Bonuseffekten gir 25 % ekstra reserve ved konstant 24 V DC i 4 sekunder, noe som er en fordel ved høye startstrømmer. DC/DC omformeren har polaritetsbeskyttelse og meget liten innrusningsstrøm.
Videre finnes en releutgang (DC OK) som faller når spenningen avviker mer enn 10 % fra innstilt verdi. |
|
